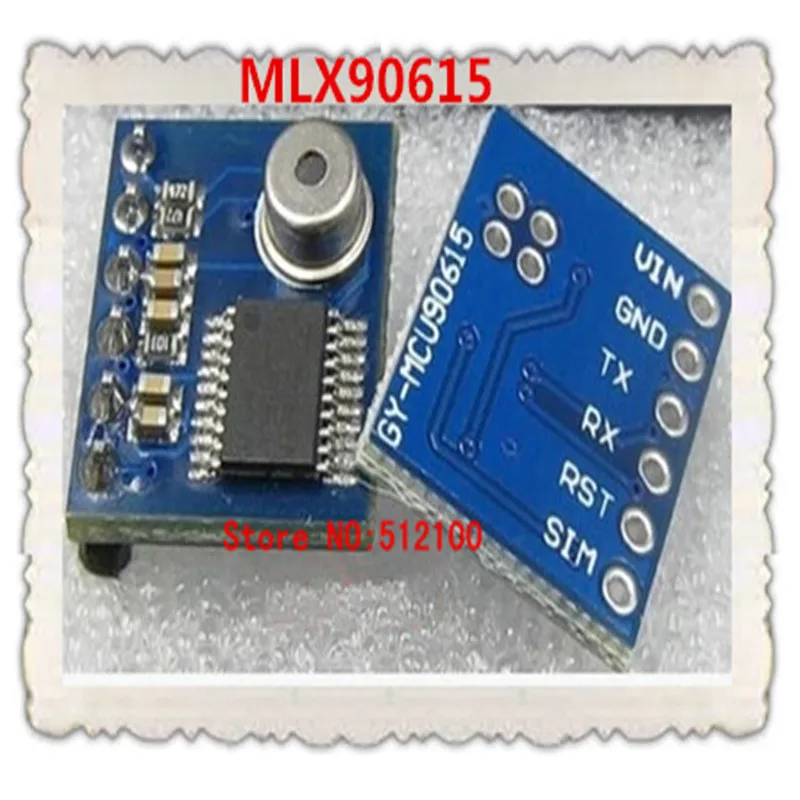

Бесплатная доставка 5 шт человеческий инфракрасный термометр MLX90615 бесконтактный

Бесплатная доставка 5 шт человеческий инфракрасный термометр MLX90615 бесконтактный

1. Предоставить компьютерное программное обеспечение для проверки данных

2. Предоставляем программу arduino

3. Предоставляем 51 микрокомпьютер с одним чипом

4. Предоставление программы stm32

Источник питания: 3-5 В

Ток: 5 мА

Скорость передачи данных: 9600 или 115200

Размер: 14 мм * 16 мм * 5 мм (длина * ширина * высота)

Протокол связи

Последовательный порт для отправки командного байта.

(1), параметры связи последовательного порта (скорость передачи данных, значение по умолчанию 115200 бит/с, можно установить через программное обеспечение)

Скорость передачи данных: 9600 бит/с контрольная цифра: N бит данных, стоп-бит: 1

Скорость передачи данных: 115200 бит/с контрольная цифра: N бит данных, стоп-бит: 1

(2), введите командный модуль, внешний контроллер к модулю GY-MCU90615 (шестигранный)

1, головка оправы: 0 xa5

Формат инструкции: головка кадра + команда + контрольная сумма (8 бит) (например, чтение автоматической инструкции температуры = 0 xa5 + 0x45 + 0 xea)

2. Командная команда:

Инструкции по непрерывному выходу:

0 xa5 + 0x45 + 0 xea ---данные о температуре (возврат модуля 0x45 тип данных)

Команда вывода запроса:

0 xa5 + 0x15 + 0 xba -- данные о температуре (возврат модуля 0x45 тип данных)

Инструкции по конфигурации: Войдите в силу после перезапуска при падении источника питания)

Конфигурация скорости передачи данных:

0 xa5 + 0 xae + 0x53 -- 9600

0 xa5 + 0 xaf + 0x54 -- 115200 (по умолчанию)

Электричество отправляется автоматически конфигурация данных температуры:

0 xa5 + 0x51 + 0 xf6 -- после включения данных о температуре автоматически выводится

0 xa5 + 0x52 + 0 xf7 -- после того, как электричество не будет автоматически выводить данные о температуре (по умолчанию)

Протокол связи

Серийный порт для получения:

(1), параметры связи последовательного порта (скорость передачи данных, значение по умолчанию 115200 бит/с, можно установить через программное обеспечение)

Скорость передачи данных: 9600 бит/с контрольная цифра: N бит данных, стоп-бит: 1

Скорость передачи данных: 115200 бит/с контрольная цифра: N бит данных, стоп-бит: 1

(2), модули, форматы вывода, каждый кадр содержит 9 байт (гексадецимальный):

1. Byte0: 0 x5a знак головки рамы

(2). Byte1: 0 x5a рамка знак головки

(3). Byte2: 0x45 этот тип данных кадра (0x45: данные температуры)

(4). Byte3: 0x04 данных (четыре группы данных 2 в качестве примера)

5. Byte4: 0x00 до 0 XFF высокие 8-битные данные 1

6. Byte5: 1 низкий 8 0x00 до 0 XFF данных

7. Byte6: 0x00 до 0 XFF 2 высокие 8-битные данные

Сегодня. Byte7: 0x00 до 0 XFF 2 Низкие 8-битные данные

ПЭТ-название ruby. Byte8: 0x00 до 0 XFF контрольная сумма (низкое накопление данных и спереди, оставляя 8)

(3), метод расчета данных

Метод расчета температуры:

Низкая температура = 8 8 | <8 бит (результаты для практичного угла умножены на 100)

Пример: отправить инструкции: A5 45 EA, получает рамку данных:

<5 a-45-04-0 c-78-19-A7> 0 d-

Сказал (подписано 16 бит, представляет целевую температуру): до = 0 x0c78/100 = 31,92

Саид та (подписанный 16 бит, температура окружающей среды): до = 0 x0d19/100 = 33,53

Способ использования

Модуль для последовательных выходных данных, пользователь через соединение последовательного порта, отправка выходных инструкций, таких как 0 xa5 + 0x45 + 0 xea для модуля, модуль будет иметь непрерывную выходную температуру; Если вы хотите выполнить запрос, вы можете отправить 0 xa5 + 0x15 + 0 xba модулям, каждая отправка, модуль вернет данные о температуре, частота запроса должна быть ниже 10 Гц, для более 10 Гц Используйте режим непрерывного выхода, А именно отправить xa5 + 0 0x45 + 0 xea Инструкции;
