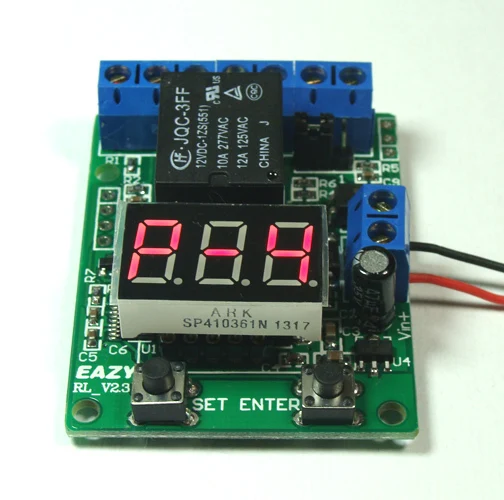

Пожалуйста, прочитайте инструкции перед использованием проводки снова!

Скачать электронная версия: pan.baidu.com/s/1vaEXh

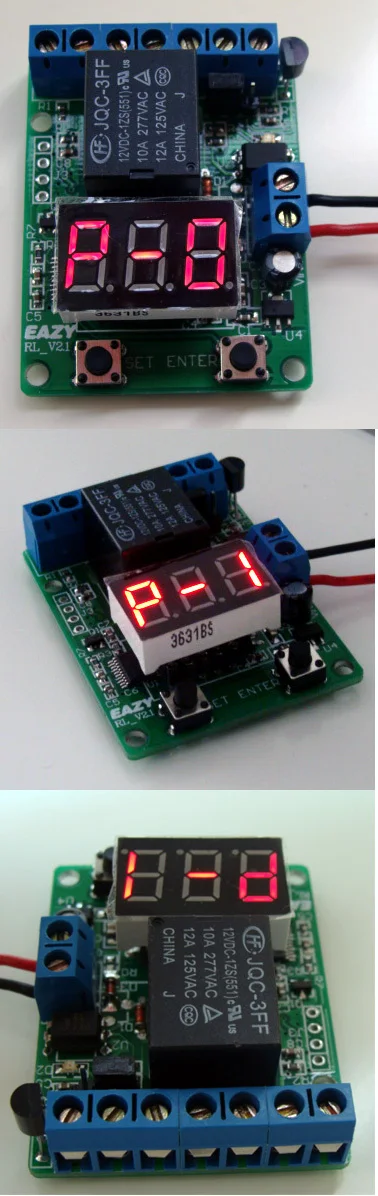

Режим отображения:

P-1: Реле (можно установить отдельно тянуть и выпускать время и время цикла)

P-2: Реле напряжения (напряжение можно установить верхние и нижние пределы)

P-3: Напряжение реле контроля

P-4: Температурное реле (можно установить верхнюю и нижнюю температуру и режим нагрева или охлаждения)

P-5: Температура реле времени

P-6: Температура реле напряжения

P-7: Температура реле напряжения

P-8: Режим температурной сигнализации (температура превышает установленное реле верхнего и нижнего пределов)

Диапазон отображения вольтметра: 0-99.9Vor 0-9,99 В, обе аппаратные версии, доставка по умолчанию0-99,9 ВВерсия

Параметры реле:

Если питание потеряно в любом режиме работы, система будет продолжать питание снова после последнего состояния для отключения заданных параметров можно сохранить в любом режиме, нажмите клавишу ENTER в течение 3 секунд, чтобы вернуться в выбранный режим.

Совет был установлен DS18B20 датчик температуры, если вы хотите иметь проводки,DS18B20Без пайки на плате, пожалуйста, укажите клиента, завод может быть сварен на мм три шага 2,54 мм для вас, чтобы подключить внешний датчик температуры,Не установленDS18B20Цена платы 36 юаней.

Товары с один метр длинные Водонепроницаемый DS18B20 датчик, см:

Item.taobao.com/item.htm?id=14347585919

P-1 Режим реле

Реле времени или реле времени для использования, диапазон времени: 0-999 секунд или 0-999 минут, переключатель;

Петля исполнение:

К тому времени Режим реле, пользователь может установить реле тянуть времени T1 и отпустите время T2, T1 установлен на три секунды например, T2 семь секунд, затем релейный Запуск будет сначала выполнять три секунды, а затем тянуть время 7 секунд выпуска и так далее.

Когда вы устанавливаете T1 и T2 время, система будет выключен, чтобы сохранить Значение набора, в следующий раз, когда вы выполняете P-2 режим автоматически быть загружен T1 время, чтобы ждать, чтобы начать Бег.

После нажатия набор для установки значения времени T1 и T2 состояние, нажмите клавишу SET, чтобы установить количество казни петля, максимальная 999 раз. Число установлено в 0 бесконечных циклов исполнения. Когда таймер работает, нажмите кнопку SET в течение трех секундСроки значения показываютПереключательСчитайте количество цикловДисплей.

Один выполнение сроки:

Если только комплект T1 (время тянуть), T2 (выпуск время) 0, реле синхронизирован работать после T1 время, чтобы остановить, без цикл работы, на этот раз может использоваться как таймер, t1 времени для завершения, реле отпускается, Пресс клавишу ENTER в это время Система будет повторно запустить таймер T1 время.

Если T1 (время тянуть) установлен в 0, реле был в выпустила состояние (не запускается Бег нормально закрытый подключен к нормально открытые точки off).

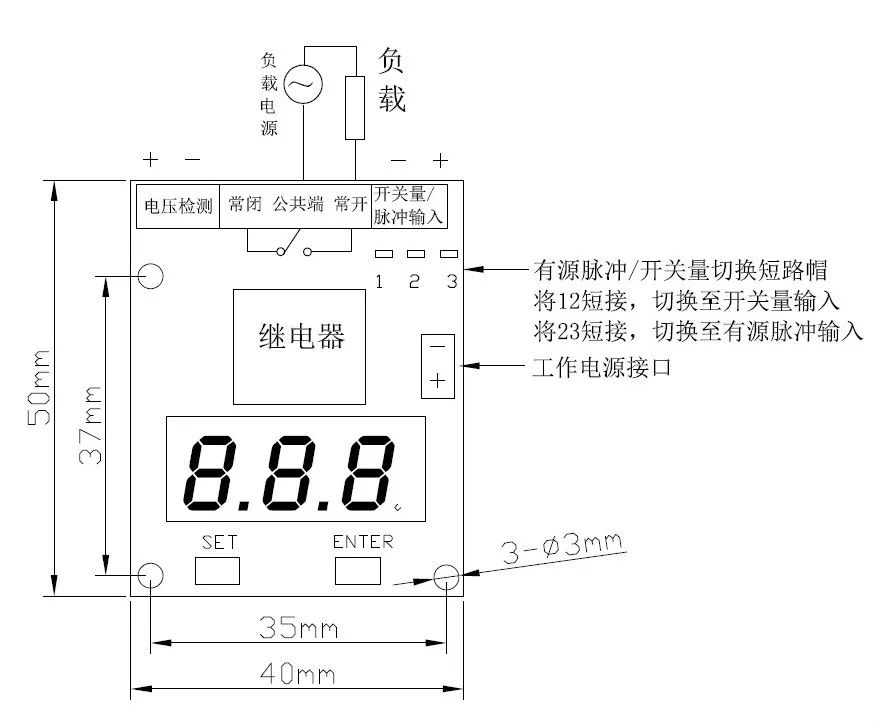

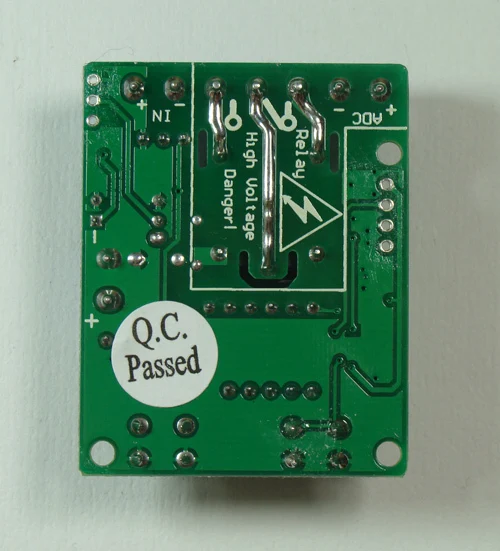

Используйте Входные клеммы мощностью 5,08 мм, следуйте ручной проводке и эксплуатации продукта, для более подробной электронной версии руководства, выпущенной после съемки-почты или онлайн-запроса.

P-2 реле напряжения модульФормула

В режиме реле напряжения и в режиме реле контроля температуры, пользователь может установить Верхнее предельное значение управления, когда обнаруженное напряжение или температура превышают верхний предел реле путем тянуть в выпуск, пока напряжение не падает ниже нижнего предельного значения только тянуть снова реле, Эта функция может быть использована для контроля напряжения, контроль температуры, и т. д., также может быть использован как DC Вольтметр и термометр, Вольтметр дисплей Диапазон: по умолчанию доставка 0-99,9 В, ошибка ± 0,1 В. Температура Диапазон отображения-55,0-99,9Ошибка ± 0,5.

Требуемый диапазон обнаружения напряжения 0-9,99 ВВерсия аппаратного обеспечения ошибка ± 0,01 В пожалуйста замечания.

Нажмите кнопку SET в течение трех секунд после выпуска, состояние реле отрицается, напряжение обнаружения или температура превышает верхний предел реле, напряжение обнаружения ниже нижнего предела релейных релизов.

P-3 реле напряжения режим:Это режим "P-1" и "P-2" комбинированный режим, пользователь может управлять таймером, начиная с обнаружения значения напряжения.

P-4Термостат Режим реле

Режим выберите "P-4", на этот раз в термостат Режим реле, датчик температуры DS18B20 приобретения реального времени и температуры окружающей среды через цифровой дисплей, диапазон температур:-55,0~99,9, Точность отображения 0,1, погрешность ± 1, нижняя предельная температураТочно Настройка режима реле напряженияТемпература ниже нулевого значения светодио дный лампа указывает, что последняя десятичная температура ниже нуля.

Вы можете установить контроль температуры верхней и нижней части спины, так как разница в температуре слишком велика, чтобы избежать колебаний температуры, так как реле часто перемещается.

Вы можете установитьРежим охлаждения отопления илиЕсли вам нужноТемпература превышает верхний пределРеле стартера, илиТемпература ниже нижнего пределаРеле стартера, можно переключить, нажав кнопку SET в течение трех секунд и отпустите действие.

P-5 5 Режим реле времени термостата

Режим P-5»-Режим реле «P-1» и комбинированный Режим реле термостата P-4», когда вы устанавливаете параметры работы таймера в режиме «P-1», введите «P-5» режим может обнаружить таймер контроля температуры для запуска или остановки.

Режим реле температуры P-6

"P-6" Режим P-2 "реле напряжения и" P-4 сочетание реле контроля температуры, этот режим работы реле управления должен соответствоватьРежим реле напряжения P-2»Набор P-4 Настройка режима реле термостата.

P-7 Термостат Напряжение реле времени режим

"P-7" модель представляет собой сочетание "P-3" реле напряжения и "P-5" реле времени термостата, контроль в этом режиме работы должен соответствовать реле времениРежим реле напряжения P-3"Установите и «P-5 5» установите режим реле времени термостата.Нажмите клавишу ENTER для переключения температуры дисплея или значения напряжения.

P-8Температура режим тревоги

"P-8"Режим "P-4" Режим Температурное реле отличается, этот режим может быть установлен на температуру в верхних и нижних линиях реле Выпущено (или тянуть, запустить таймер), когда температура выше верхнего предела или ниже нижнего предела, реле тянет, запускает таймер (Или выпуск), что температура превышает заданное реле диапазона, и следующий P-4 4 находится чуть выше верхнего предела выпуска (или тянуть), ниже нижнего предела заряжен (или выпущен).

Если вы установите таймер времени T1 в P-1 модель, действие реле будет выполняться в соответствии с установленными режим синхронизации в P-8, p-1 режим, если следующий набор T1 0, что таймер не работает, реле будет напрямую тянуть выпуска.
