Запатентованный продукт

EAZY-V3 реле напряжения, несколько значительных обнаружений напряжения постоянного тока, реле управления выходами, ограничение 0-99,9 В Регулируемое напряжение может быть установлено для превышения верхнего предела реле, ниже нижнего предела выключено, он может быть установлен ниже, чем ограниченное реле, выше, чем верхний предел, Верхний и нижний гистерезис, чтобы избежать порога напряжения, приводит к частому движению реле. Его можно использовать в качестве переключателя обнаружения напряжения, защиты батареи от перенапряжения, синхронизации зарядки и разрядки.

Плата управления релеФункция контроля напряжения в одном режимеЕсли обнаружены колебания напряжения постоянного тока, тестирование напряжения и требуется сочетание функции задержки (задержка или задержка выключены), вы можете выбрать Многофункциональный EAZY-RL версии VT2.3, более мощный.Item.taobao.com/item.htm?spm=686.1000925.1000774.36.62BSJI&id=16640484933

Купить Примечание:Контакты реле загружают три контакта (набор преобразования): общая точка, нормально замкнутая, нормально открытая,Контактный максимальный ток 10A (AC 277V DC 30V)Обратите внимание, что это реле не напрямую подключено к напряжению выше 30 В постоянного тока, электромагнитное релеКонтакты высокого напряжения постоянного тока будут дуги, тяжелые случаи могут повлиять на срок службы контакта, и, следовательно, необходимо принять более 30 В постоянного тока нагрузки внешнего твердотельного реле.Напряжение постоянного тока 50 в обнаружено выше, пожалуйста, свяжитесь со службой поддержки клиентов.

Поскольку характеристики литиевой батареи, внутреннее сопротивление, напряжение разряда будет расти после свинца и выключить реле,Поэтому эта релейная плата не должна быть сделана на разрядке литиевой батареи.

Когда реле не заряжено, релейное реле высвобождается, общая точка и нормально закрытый включается, когда катушка реле заряжено, будут подключены общие и нормально открытые точки. Релейный контакт эквивалентен переключателю, проводка должна быть соединена последовательно в нагрузке цепи источника питания, а не в подключении короткого замыкания.

Отрицательный электрод и отрицательное напряжение источника питания, входное напряжение-это обычная наземная связьЕсли обнаруженное напряжение и мощность одинаковы, Обнаружение напряжения не занимает отрицательную линию.

Простое управление, оператор должен установить следующие форматы изображений инструкции. Следующие подписи можно сохранить или загрузить инструкции по электронной версии: pan.baidu.com/s/1mgg8lzm.

Руководство пользователя по загрузке EAZY-V3 на английском языке: pan.baidu.com/s/1hqnAcb6

1.Параметры производительности

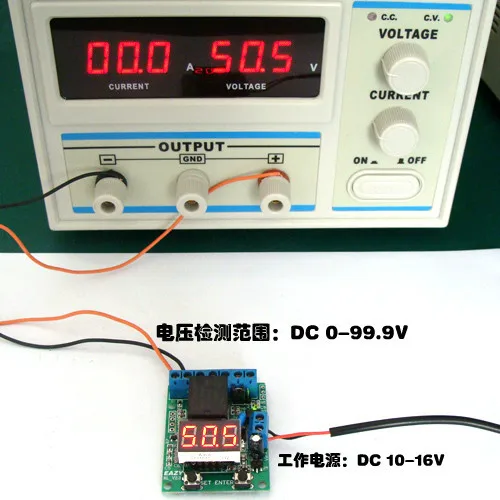

Напряжение обнаружения дисплей Диапазон: 0 ~ 99,9 V Напряжение обнаружения ошибок: ± 0,1 V;

Источник питания: 10 ~ 16 В постоянного тока (версия 12 В);

Рабочий ток: в режиме ожидания средней 16mA / 12V, реле своевременно 45mA/в тех случаях, когда 12V, цифровой закрытыми Ток холостого хода 6mA / 12V;

Параметры реле: набор конвертации (нормально открытый нормально закрытый)

Контактная нагрузка:10A/277VAC 10A / 30 DC Максимальная нагрузка 30V 10A

Механическая прочность:> 10 миллионов раз

Электрическая прочность:> 100000 раз (10A-250VAC)

Рабочая температура: -40 ~ 85

Цифровое управление типа «вилка», цифровое управление может быть установлено для автоматического отключения (0 ~ 9 мин);

Реле своевременно запускается автоматически с помощью минутного таймера, 0~999 минут.

Параметры могут быть сохранены в течение 30 лет

Когда реле своевременное время запуска системы, цифровой дисплей напряжения обнаружения по умолчанию, нажмите клавишу ввода, чтобы переключить реле дисплея продолжительное нажатие минут (с шагом 0-999 мин), когда реле выпущено, подсчет останавливается и остается отображаться, когда реле при учете тягового веса очищается снова, Время очищается, когда кнопка в течение трех секунд или нажмите ETNER релейная плата обратно на электричество. Эта функция может использоваться для зарядки аккумулятора или времени разряда (обратите внимание на использование внешнего реле сброс нагрузки непостоянного тока разряда).

Контролирует зарядку и переключение цепи нагрузки, отрицательное место, переключается положительным
