Cortex-A8 Tiny210 плата (Стандартный Ver.)+ 7,0 дюймовый емкостный экран

Введение

Tiny210-это высокопроизводительная основная плата Cortex-A8, она использует Samsung S5PV210 в качестве основного процессора, частота работы может достигать 1 ГГц. S5PV210 внутренний интегрированный SGX540 PowerVR высокопроизводительный Графический двигатель, поддерживает 3d-графику и плавную работу, и может работать для воспроизведения видео 1080P.

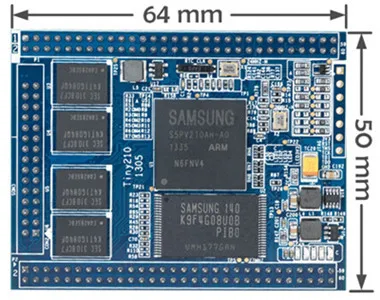

Tiy210 в основном принимает 2,0 мм шаг двойной ряд игл, приводит к тому, что наиболее часто используемым функциям pin-код Процессор, и стремится к достижению и tiny6410 core в три ряда застежек-контактный совместимые (P1, P2, con2); Также в соответствии с характеристиками чипа s5pv210, что приводит к стандартному интерфейсу miniHDMI, И 1,0 мм Шаг патч CON1 (51Pin), как показано на рисунке выше.

Tiny210 плата DDR2 512M памяти, работает под управлением Android, Linux и WinCE6, и других передовых операционных систем. Он очень подходит для разработки высококлассного интернет-терминала, рекламных мультимедийных терминалов, умного дома, высококлассной системы мониторинга, игрового автомата и другого оборудования.

Аппаратная конфигурация

1 Процессор процессор

SAMSUNG S5PV210, CortexTM-A8, частота работы 1 ГГц

Встроенный высокопроизводительный Графический двигатель PowerVR SGX540

Поддержка плавного 2D/3D ускорения графики

Максимальная поддержка 1080p @ 30fps аппаратное декодирование воспроизведения видео, формат может быть MPEG4, H.263, H.264 и т. Д.

Максимальная поддержка 1080p @ 30fps Аппаратное Кодирование (Mpeg-2/VC1) видео вход

2 Оперативная память DDR2 памяти

Размеры: 512MB

32-битная шина передачи данных, одноканальный

Рабочая частота: 200 МГц

3 флэш-памяти

SLC NAND Flash: 1 Гб (если требуется 512 М, пожалуйста, купите другую ссылку)

4 Интерфейс ресурсов

2 * 60Pin 2,0 мм пробел DIP разъем

1 * 30Pin 2,0 мм пробел DIP разъем

1 * 7Pin 2,0 мм пробел JTAG порт

5 бортовой ресурс

4 светодиода пользователя (зеленый)

1 x светодиод питания (красный)

Напряжение питания от 2 В до 6 В (Поддержка режима сна)

6 размер печатной платы

6 высокий уровень плотности схема, использование heavy metal процесса

Размер: 50x64x11 (мм)

7 Поддержка программного обеспечения

Superboot-210

Android 2,3 + Linux-2.6.35

Android 4 (предоставляется Linux-3.0.8 исходный код ядра)

Linux-2.6.35 + Qtopia-2.2.0/Qt-4.4.3/Qt-4.7

WindowsCE6

Макетная плата Особенности

1, оригинальный Samsung Android 4,0

2, эксклюзивная Поддержка большой емкости MLC 2 ГБ флэш-памяти

3, HDMI аудио и видео смешанный выход

4, с линейкой прогресса в режиме быстрой щетки Superboot.

5, 7 дюймов емкостный сенсорный экран и изготовленный на заказ

Стандартный Базовая плата управленияSDK1312

Расширенная версия ADK1312

Tinyadk (Расширенная версия)

Tinysdk (Стандартный версия)

Название

Tinyadk 1312

Tinysdk 1309

Размеры

180x130 (мм)

180x130 (мм)

Совместимость

Tiny2451/2416/6410/210 серия Core Board

Tiny2451/2416/6410/210 серия Core Board

MiniPCIe Интерфейс сиденье

Поддерживает общую длинную карту и короткую карту, модуль 3G

-

Раскладушка сим-карты сиденье

Поддержка (задняя сторона)

-

Антенна фиксации

Поддержка (в миниusb бета)

Поддержка (в миниusb бета)

AV-in (разъем камеры CCD)

Поддержка, RCA Интерфейс сиденья

-

RS485 Интерфейс

1 дорога (база на UART1)

-

RS232 серийный

2 дороги (основание на UART0,3), DB9 сиденье

2 дороги (UART0,3),DB9

TTL серийный

4 дороги (UART0,1,2,3), 4Pin 2,0 мм Интерфейс сиденья

4 дороги (UART0,1,2,3), 4pin 2,0 мм

USB устройство

1 дорожный, USB 2,0, miniUSB интерфейс сиденья

1 road ,USB 2,0, miniUSB

USB хост

Аудио Вход Выход

WM8960 аудио декодер чип

Поддержка записи и воспроизведения

3,5 мм для наушников и входной основа

Бортовой вход для микрофона

WM8960 аудио декодер чип

Поддержка записи и воспроизведения

3,5 мм для наушников и входной основа

Бортовой вход для микрофона

Ethernet

DM9000AEP чип, 100/10M

DM9000AEP чип, 100/10M

Ключ

4 независимых программируемых ключа прерывания

4 независимых программируемых ключа прерывания

Светодиодный

4 GPIO программируемый светодиодный (на основной плате)

4 GPIO программируемый светодиодный (на основной плате)

РТК

Бортовой резервный аккумулятор часов RTC

Бортовой резервный аккумулятор часов RTC

Зуммер

1 дорожное ШИМ управление зуммер выход

1 дорожное ШИМ управление зуммер выход

Регулируемые сопротивление

1 дорога бортовой ADC регулировка сопротивления, используется для тестирования ЦП поставляется с AD преобразованием

1 дорога бортовой ADC регулировка сопротивления, используется для тестирования ЦП поставляется с AD преобразованием

A/D Интерфейс

SDIO расширения Порты и разъёмы

В том числе 1 дорога SPI, 1 дорога I2C, 1 дорога UART

Содержит 8 дорожных остановок (включая 4 дороги и повторное использование ключа)

Содержит 8 дорожных остановок (включая 4 дороги и повторное использование ключа)

SD карта сиденье

Всплывающая sd-карта, поддерживает до 32G

Всплывающая sd-карта, поддерживает до 32G

КМОП-матрица Камера Интерфейс

20pin 2,0 мм двухрядный штифт

20pin 2,0 мм двухрядный штифт

ЖК-дисплей Интерфейс

3 ЖК-интерфейса блока (подходит для различных позиций конструкции)

Поддержка линейного сенсорный экран

Поддержка подсветки регулируется

Поддержка емкостный сенсорный экран

Поддержка RGB888 режим

3 ЖК-интерфейса блока (подходит для различных позиций конструкции)

Поддержка линейного сенсорный экран

Поддержка подсветки регулируется

Поддержка емкостный сенсорный экран

Поддержка RGB888 режим

ЖК-дисплей фиксированной отверстие

Используется для 3,5 ", 4,3", 5 ", 7" дюймовый ЖК-модуль

Используется для 3,5 ", 4,3", 5 ", 7" дюймовый ЖК-модуль

Питание

DC-5V/2A

DC-5V/2A

Файлов печатных плат

Cadance(Allegro)

Cadance(Allegro)

Схема Формат файла

OrCAD, pdf, dxf

OrCAD, pdf, dxf

Отгрузочная ведомость

1 * основная плата Tiny210

1 * Базовая плата управления

1*7,0 дюймовый емкостный экран

1 * Линия последовательной передачи данных

1 * миниusb

1 * сетевая линия

1*5V/2A Мощность адаптер

Поддержка Системы(Пожалуйста, выбирайте и указывайте при покупке)

Android

Linux

WinCE
