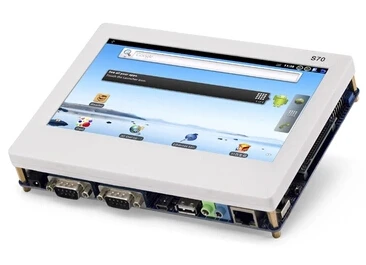

ARM11 Tiny6410 доска (Стандартный Ver.) + 7.0 дюймов резистивный Экран

Основной плате

Tiny6410 является ARM11 микросхеме (Samsung S3C6410) в качестве основного процессора встраиваемой основной плате, В Процессор на основе ARM1176JZF-S ядра до дизайн, внутренней интеграции мощный мультимедийный блок обработки, Поддержка MPEG4, H.264/H.263 формат видео файлов аппаратного кодека, дисплей и выход к ЖК-дисплей ТВ; Он имеет 3D графика аппаратный ускоритель, для достижения OpenGL ES 1.1 2.0 и ускоренного рендеринга. Кроме того, он также поддерживает гладкой 2D графика, масштабирование изображения, флип и другие операции.

TINY6410 используется для высокой плотности 6 ламинаты дизайн, размер 64x50 мм, Он объединяет 256 м DDR Оперативная память, 256 м/2 ГБ флеш-памяти NAND 5 В источника питания, реализовать Процессор требуется различные core преобразования напряжения в пластине, с профессиональным сброса чипа, через 2.0 мм Шаг заголовки, Приводит к многих общих интерфейс ресурсы, для не собираюсь высокоэффективных вторичный развития была проведена с помощью собственной разработки Процессор доска разработчиков.

Tiny6410SDK является ссылочной основных совета Tiny6410, Это в основном, чтобы помочь разработчикам в качестве ссылки для выполнения функции доска ядро и расширения развития. Нижняя пластина имеет три ЖК-дисплей интерфейс, четыре линии сопротивление интерфейс сенсорного экрана, Стандартный 100 м сетевой интерфейс и стандартный DB9 пять линия последовательный, MiniUSB 2.0 интерфейс, usb host 1.1, 3.5 мм аудио вход и выход порт, стандартные ТВ-выход интерфейса, sd карты, инфракрасный приемник и других общих интерфейс; Это также приводит к 4 TTL последовательный порт и один (1) ТВ-, SDIO2 интерфейс (SD Wi-Fi) интерфейс; в пластины и зуммер, I2C-EEPROM, батарея резервного копирования, AD может быть переменный резистор, восемь Кнопка прерывания.

В схемы расположения, мы стараемся учесть общий размер ЖК-дисплей Модуль фиксируется на нижней пластине, такой как 3.5 "ЖК-дисплей, 4.3" ЖК-дисплей, 7 "ЖК-дисплей, так что пользователь в использовании не как к перемешать вместе все виды провода, увеличение более Development Kit переносимости.

Мы также полностью играть 6410 поддерживает SD карту, чтобы начать эта характеристика, мы тщательно разработали superboot, без необходимости подключения компьютера, Пока цель файлы скопированы к карты SD (может поддержать до 32 ГБ из Высокая скорость и большая емкость карты), Вы можете в Совет по развитию быстро очень простой для автоматической установки все виды встроенные системы WindowsCE6/Linux/Android /Ubuntu/uCos2; Даже не нужно сжечь, чтобы написать, вы можете в SD карты непосредственно Бег их

Комплектующие конфигурации

1 Процессор процессор

Samsung S3C6410A, ARM1176JZF-S core, работающий в 533 мГц, высокий 667 мГц

2 Оперативная память ddr памяти

256 м мобильный DDR arm

32bit шина данных

3 флэш-памяти

256 м SLC NAND Flash (если нужно 1 ГБ, пожалуйста, купить другую ссылку)

4 Интерфейс ресурсов

2 * 60Pin 2.0 мм разъем пространство DIP

2 * 30Pin 2.0 мм разъем пространство DIP

5 на борту ресурсов

4 x пользователя светодиоды (зеленый)

10 Pin 2.0 мм пространство JTAG

Кнопка сброса на борту

Поставка Напряжение от 4.75 В до 5.25 В

6 размер печатной платы

6 уровень высокой плотности схема, использование тяжелый металл процесс

Размеры: 64 х 50 х 12 (мм)

7 Программное обеспечение поддержки

U-Boot

Linux2.6.38 + Qtopia2 + QtE4.8.5

WindowsCE 6.0

Android 2.3.4

Ubuntu-0910

6410 baremetal учебник

UCos2-6410

Стандартный База доскаSDK1312

Улучшенная версия ADK1312

Tinyadk (Улучшенная версия)

Tinysdk (Стандартный версия)

Имя

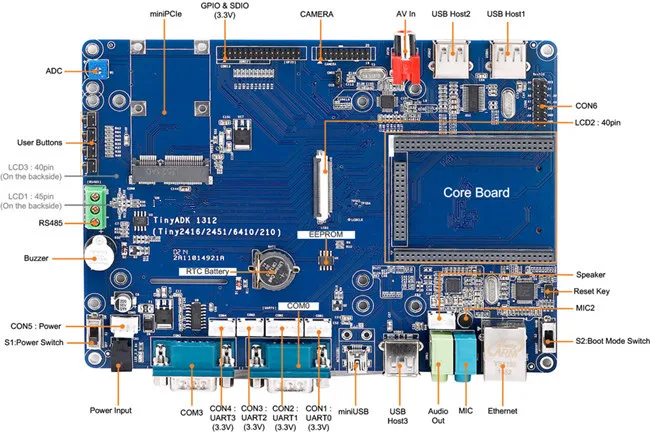

Tinyadk 1312

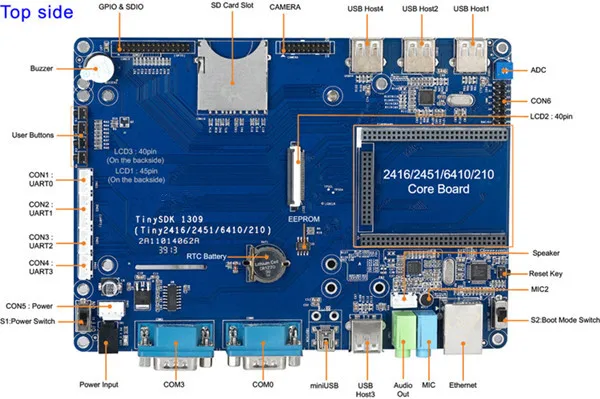

Tinysdk 1309

Размер

180x130 (мм)

180x130 (мм)

Совместимость

Tiny2451/2416/6410/210 серии Core доска

Tiny2451/2416/6410/210 серии Core доска

Minipcie Интерфейс сиденье

Поддерживает общие Длинные карты и короткие карты, 3 г модуль

-

Раскладушка sim-карты сиденье

Поддержка (задняя сторона)

-

Телевизионные антенны фиксации

Поддержка (в MiniUSB бета)

Поддержка (в MiniUSB бета)

AV-IN (ccd Камера заголовка)

Поддержка, RCA Интерфейс сиденье

-

RS485 Интерфейс

1 дорога (на базе UART1)

-

RS232 последовательный

2 дороги (на базе UART0, 3), DB9 сиденье

2 дороги (UART0, 3), DB9

TTL последовательный

4 дорог (UART0, 1,2, 3), 4PIN 2.0 мм Интерфейс сиденье

4 дорог (UART0, 1,2, 3), 4PIN 2.0 мм

Устройство USB

1 дорога, usb 2.0, MiniUSB Интерфейс сиденье

1 дорога, usb 2.0, MiniUSB

Usb host

Аудио Вход Выход

WM8960 звуковой чип декодера

Поддержка для записи и воспроизведения

3.5 мм для наушников и вход Base

На борту вход для микрофона

WM8960 звуковой чип декодера

Поддержка для записи и воспроизведения

3.5 мм для наушников и вход Base

На борту вход для микрофона

Ethernet

DM9000AEP чип, 100/10 м

DM9000AEP чип, 100/10 м

Ключ

4 независимых прерывания программируемых клавиш

4 независимых прерывания программируемых клавиш

LED

4 GPIO Управление программируемый светодиодный (на основной плате)

4 GPIO Управление программируемый светодиодный (на основной плате)

RTC

На борту RTC часы резервной батареи

На борту RTC часы резервной батареи

Зуммер

1 дорога ШИМ зуммер выход

1 дорога ШИМ зуммер выход

Регулируемое сопротивление

1 дорога бортовой АЦП регулировать сопротивление, используемые для тестирования Процессор поставляется с AD преобразования

1 дорога бортовой АЦП регулировать сопротивление, используемые для тестирования Процессор поставляется с AD преобразования

A/D Интерфейс

SDIO расширения Порты и разъёмы

В том числе 1 Road SPI, 1 дорога I2C, 1 дорога UART

Содержит 8 Road прерывания (в том числе 4 дороги и ключ повторного использования)

Содержит 8 Road прерывания (в том числе 4 дороги и ключ повторного использования)

Sd-карта сиденья

Pop-up SD карты, поддержка до 32 г

Pop-up SD карты, поддержка до 32 г

CMOS Камера Интерфейс

20pin 2.0 мм двойной ряд pin

20pin 2.0 мм двойной ряд pin

ЖК-дисплей Интерфейс

3 ЖК-дисплей Интерфейс Блок (подходит для различных положениях структура)

Поддержка линии touch

Поддержка подсветки регулируется

Поддержка емкостный сенсорный экран

Поддержка RGB888 режим

3 ЖК-дисплей Интерфейс Блок (подходит для различных положениях структура)

Поддержка линии touch

Поддержка подсветки регулируется

Поддержка емкостный сенсорный экран

Поддержка RGB888 режим

ЖК-дисплей фиксированной отверстие

Используемые для 3.5 ", 4.3", 5 ", 7" дюймовый ЖК-дисплей модуль

Используемые для 3.5 ", 4.3", 5 ", 7" дюймовый ЖК-дисплей модуль

Питание

DC-5V/2A

DC-5V/2A

Pcb файл

Каденс (Аллегро)

Каденс (Аллегро)

Схема Формат файла

Orcad, PDF, dxf

Orcad, PDF, dxf

Доставка список(Стандартный Ver.)

1 * Tiny6410 основной плате (256 м ddr, 256 м SLC Flash)

1 * База доска

1*7.0 дюймовый резистивный Экран

1 * последовательная линия

1 * MiniUSB линия

1 * кроссовер сетевой кабель

1*5 В/2A Адаптеры питания

Системы(Пожалуйста, выберите и замечание при покупке)

Поддержка Системы (пожалуйста, выберите и замечание при покупке)

Ubuntu 0910

Android 2.3.4

Linux + QT

WinCE 6.0

UCos2
