3D-принтер 2,8 дюймов Полноцветный Сенсорный экран U диск питания

Продолжает прерывать Обнаружение подачи MKS TFT28 V1.2

Параметры:

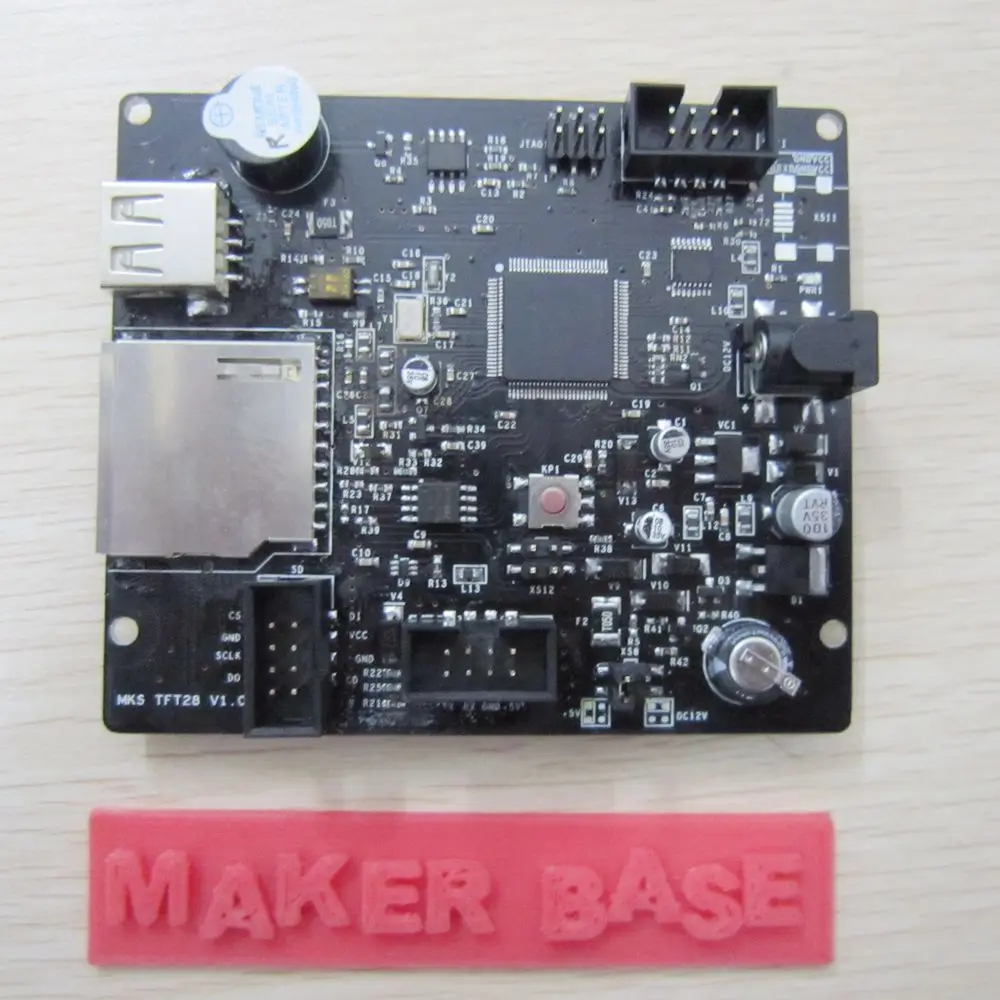

      MKS-TFT28 клиентской базой является создание R & D сотрудников разработали цветной сенсорный продукт для автономных 3D-принтеров с открытым исходным кодом.

Ramps1.4 и может использоваться на базе MKS, MKS Gen, MKS Mini series Материнская плата.

Особенности преимущества:

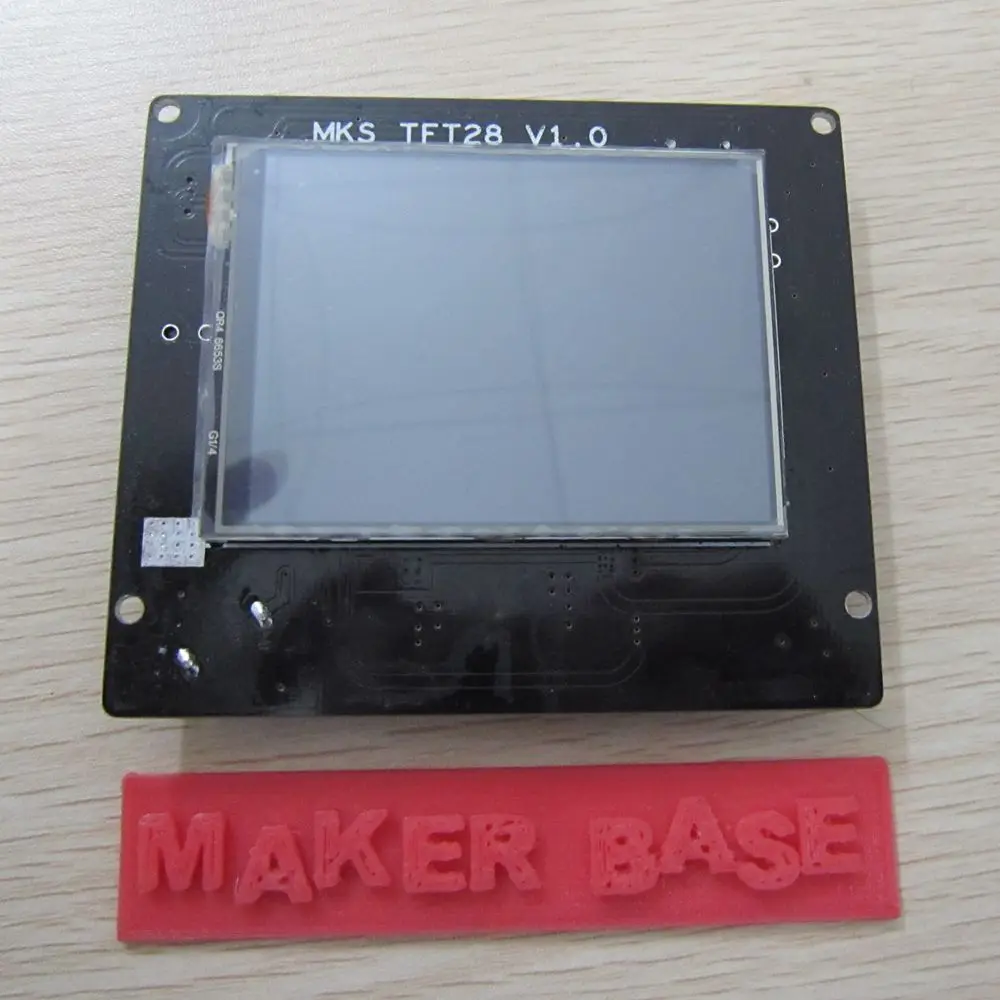

1, 2,8 дюймовый цветной сенсорный экран, поддержка u-диска и sd-карты.

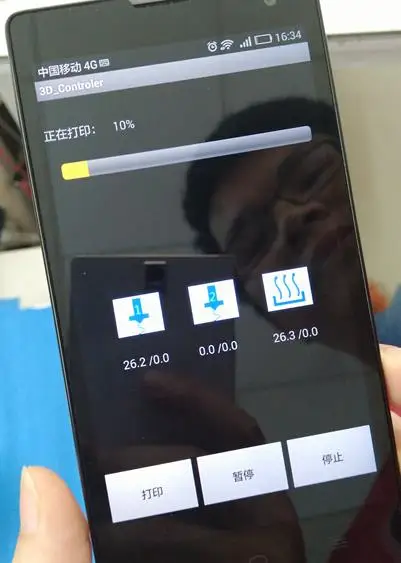

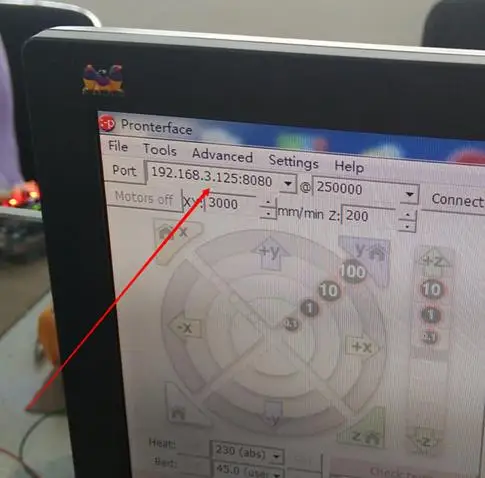

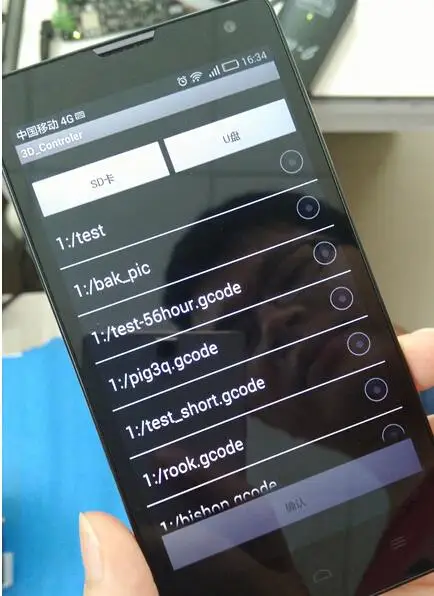

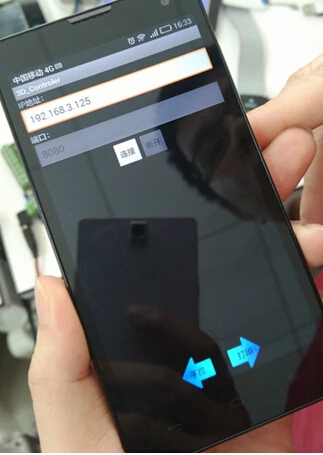

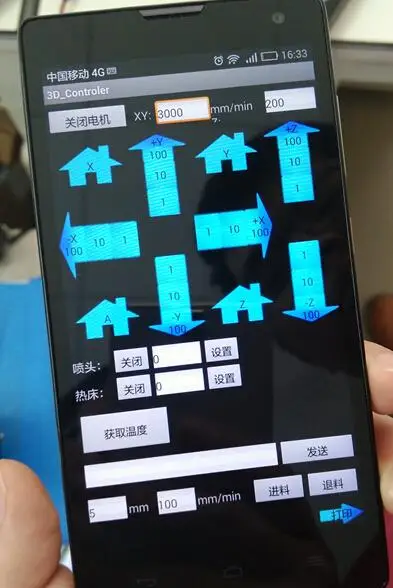

2, защищены Wifi интерфейсы, увеличенная плата интерфейса Wifi поддерживает Wifi (развитие).

3, чтобы обеспечить непрерывное обновление программного обеспечения, Легкое обновление.

4, может быть использован на Ramp1.4 и создать клиентскую базу, представленной MKS серии материнской платы.

5, мастер-программа без модификации, plug and play, поддержка Marlin, Repetier, Smoothieware прошивки.

6. Поддержка питания продолжает играть, экономит энергию.

7. Поддержка тестирования сломанного материала.

8, логотип загрузки и все кнопки, могут создать свои собственные интерфейсы.

9, увеличьте пользовательскую функциональную кнопку.

Как использовать & shy;
Htt ps:/github.com/makerbase-mks/MKS-TFT

АПодключены ramps1.4

1  10-контактный разъем для передачи данных для Aux-1, направление см. На рисунке следующим образом.

2  Выбор питания pin Выберите до 12 В.

3  Питание 12 В.

BПодключен к MKS Gen

1 .10pin Дата линия штекер для Aux-1, не нужно дополнительное питание 12 В, направление см. На картинке следующим образом.

CПодключен к MKS,MKS MINI

1 Только поддержка MKS Base V1.2 версии или обновленной версии, не нужно дополнительное 12 в дополнительное питание, направление см. Картинку следующим образом.

Встроенное программное обеспечение настройки.

Настройка загрузки: загрузка --> Настройка --> подключение,Выберите правильную скорость передачи данных.

Обновление прошивки: сначала скопируйте программное обеспечение обновления в корневое направление sd-карты, затем подключите sd-карту, затем перезагрузите и он автоматически обновится. Будьте осторожны, не меняйте Название программного обеспечения при копировании обновленного программного обеспечения на SD-карту.

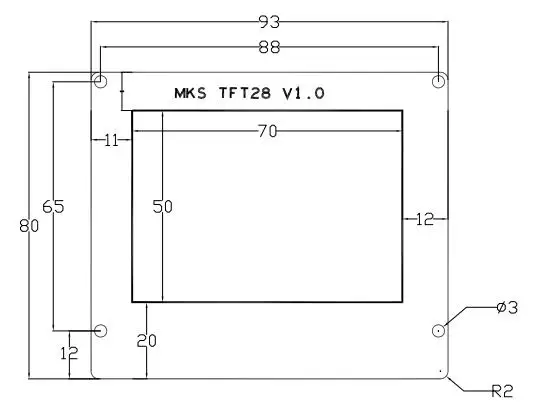

Установка Размеры:

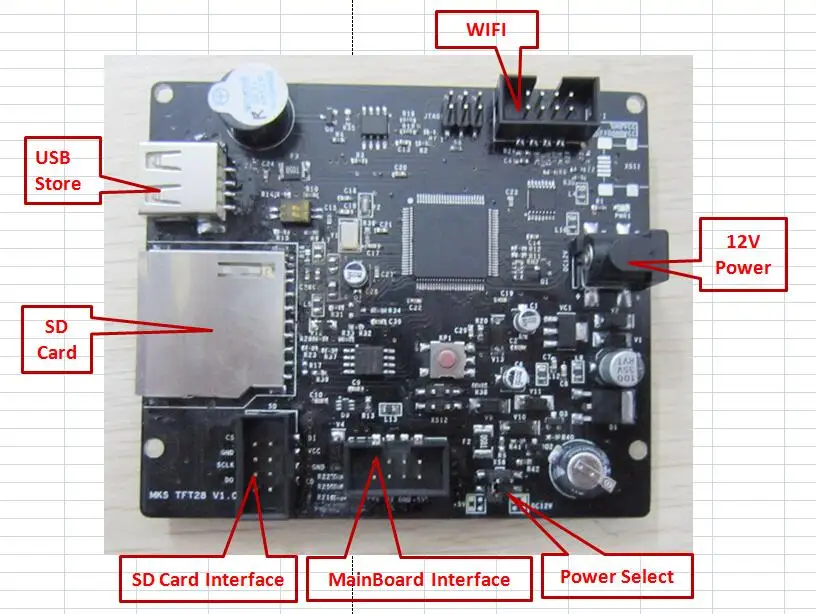

Интерфейс схема:

Аппаратные средства связи:

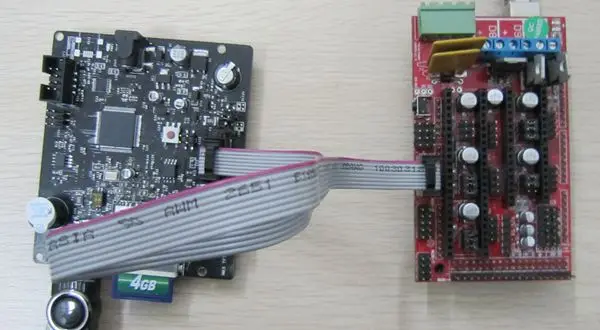

Во-первых, подключение ramps1.4

1 Разъём к Aux-1, направление справки ниже:

2, мощность выберите перемычку в положение 12 В.

3, разъем питания вход 12 В.

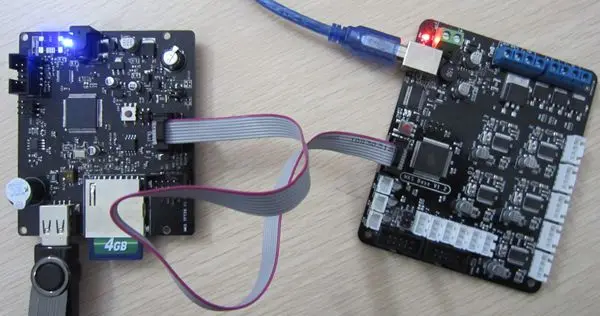

Два подключения MKS Gen

1 разъем к Aux-1, без внешнего источника питания 12 В, ссылка направления на следующий рисунок:

Три, подключение MKS Base, MKS MINI

1, база MKS поддерживает только MKS Base V1.2 или более позднюю версию, без внешнего источника питания 12 В, метод подключения, как показано ниже

Сначала установите ботинок-

Необходимо: после первой загрузки в-> Настройки-> подключение, выберите прошивку, используемую скоростью передачи данных, ее можно использовать.

Необходимо: перейти в-> Настройки-> тип, выбрать тип принтера, только Delta и два других варианта.

Дополнительно: вы можете войти-> Настройки-> калибровка сенсорного экрана, улучшить точность сенсорного экрана.

Во-вторых, обновление прошивки-

Последняя программа обновления копирует в корневой каталог sd-карты, будьте осторожны, чтобы не изменить имя, имя файла должно быть mkstft28,bin, вставьте слот sd-карты, автоматическое обновление после перезапуска.

Специальное примечание: если вы используете ramps1.4, некоторое Обновление внешнего источника питания 12 В, серия MKS без внешнего источника питания 12 В.

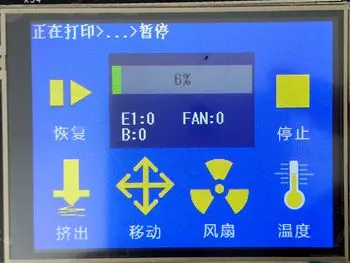

В-третьих, экономия энергии

Процесс печати в подвешенном состоянии, он может непосредственно выключиться, вы можете продолжить печать с паузы следующей загрузки.

В-четвертых, мощность продолжает играть (аппаратное обеспечение MKS TFT28 V1.1 или более поздней версии поддерживается)

При резком отключении питания во время печати перезагрузка может продолжить печать с выключенного места.

(Невозможность управлять двигателем, печатающая головка после отключения питания все еще останется в модели, это может привести к дефектным моделям, если вам нужно лучшее управление питанием, модуль обнаружения сбоя питания требует UPS)

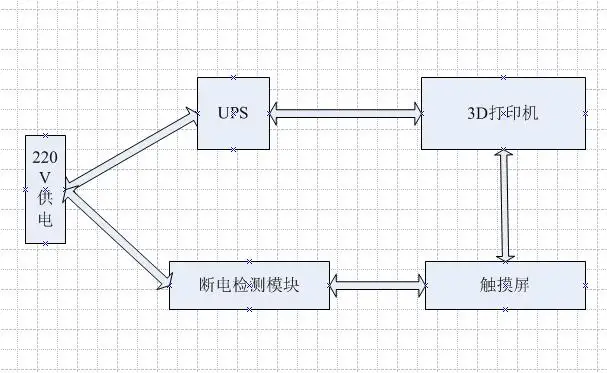

V. Обнаружение отключения (аппаратное обеспечение MKS TFT28 V1.1 или более поздней версии поддерживается)

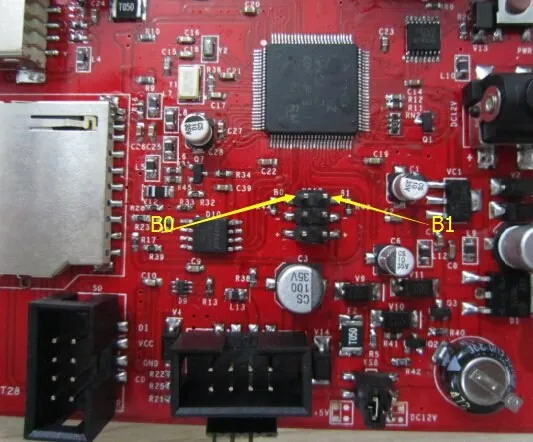

1, модуль обнаружения сбоя питания сигнальная линия S подключен B0, отрицательное положительное соединение B0 под-+;

2, когда система выключена, модуль обнаружения сбоя питания уведомляет сенсорный экран, чтобы войти в статус паузы печати, UPS блок питания, так что печатающая головка левая модель.

В-шестых, обнаружение заглушения (аппаратное обеспечение MKS TFT28 V1.1 или более поздней версии поддерживается)

1, аппаратное соединение заглушки обнаружения концевого переключателя S подключено B1, отрицательное соединение B1 под-;

Примечание: Когда гаснет переключатель S сигнал и наземная связь, триггер пауза.

2, после резки, выключатель ограничения материала позволяет сенсорному экрану вводить статус паузы печати.

Семь фотографий на заказ (аппаратное обеспечение является MKS TFT28 V1.1 или более поздней версии поддерживается)

MKS TFT может поддерживать изображение пользовательского логотипа загрузки, все кнопки изображения, цвет текста и т. д., может иметь собственный дизайн. Специальная ссылка: инструкции по настройке изображения MKSTFT. Pdf

Восемь, Добавить пользовательскую кнопку (аппаратное обеспечение является MKS TFT28 V1.1 или более поздней версии поддерживается)

MKS TFT поддерживает до семи пользовательских кнопок, команды кнопок до 200 символов. Подробности, пожалуйста, обратитесь к инструкции по настройке изображения MKSTFT. Pdf

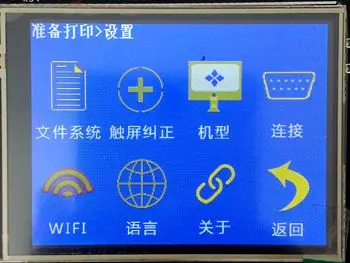

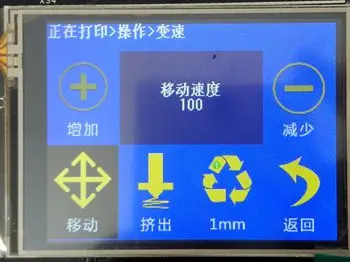

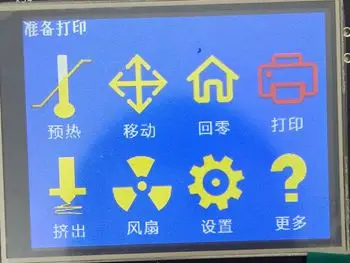

Программный интерфейс:
