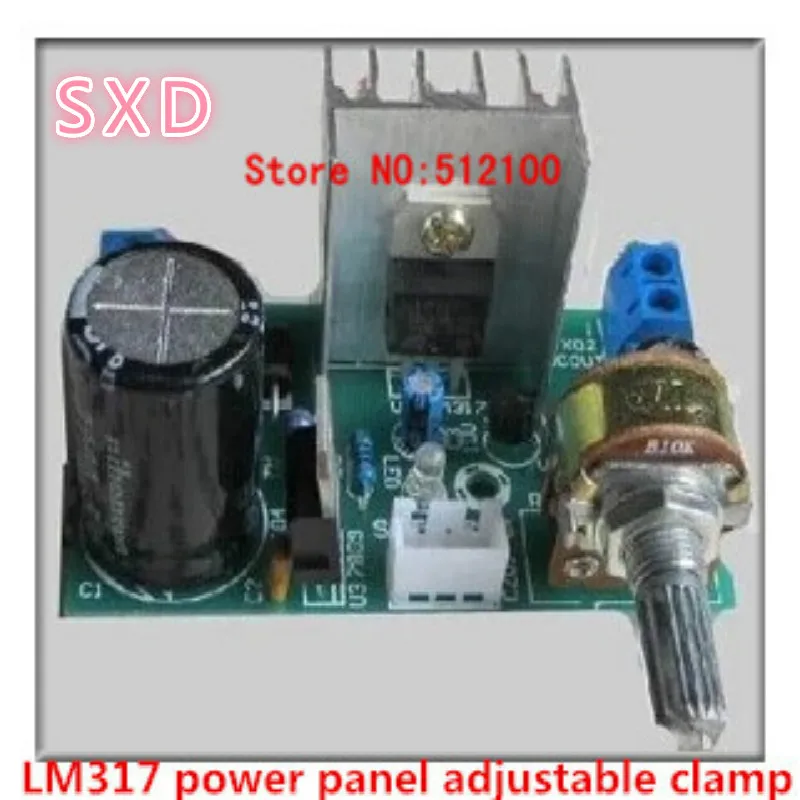

LM317 плата питания регулировочная пластина с защитой 2.2A 1 25 V-37 V непрерывно

LM317 плата питания регулировочная пластина с защитой 2.2A 1 25 V-37 V непрерывно

Улучшено: в августе 2012, последний список LM317 регулируемый dc блок питания, увеличение радиатора, в большой регулировки потенциометра, ac/dc вход, диапазон входного напряжения: 3-40 В, защита от нагрузки, может загружаться под 2,2 А, 1,25 в до 37 в регулируемый, широкий диапазон применения.

Основные компоненты этой платы: LM317, специальный Регулируемый регулятор напряжения может соответствовать нагрузке ниже 2,2 A, может быть входом напряжения переменного или постоянного тока, максимальным входным напряжением, ac/dc 3-40 В, Диапазон выходного напряжения: 1,25 В постоянного тока до 37 в регулируется; добавьте цепь защиты цепи нагрузки, чтобы защитить нагрузку. Редкая универсальная пластина постоянного тока с постоянным давлением.

Ниже находится входное напряжение переменного тока 15 В, регулируемое значение выходного напряжения:

Сделано с регулируемым блоком питания LM317T и часто горит выходным напряжением потенциометра при плохой контактной нагрузке. Если вы добавляете Триод, при нормальных обстоятельствах основной потенциал транзистора составляет 0, Триод, цепь без эффекта; когда потенциометр плохой контакт, основной потенциал транзистора увеличивается, когда Роза до 0,7 В, проводимость триода, Регулировка напряжения терминала LM317T уменьшается, выходное напряжение уменьшается, Таким образом, для защиты нагрузки. Мы используем эксперимент с лампой 3,8 В, такой как удаление триода, отключение центра проводного потенциометра, мигание лампы немедленно, измерение выходного напряжения до 21 В. С триодом, яркость лампы уменьшается, выходное напряжение LM317T только 2 в, таким образом эффективно защищает нагрузку.

LM117/LM317 Введение:

LM117/LM317 является национальным полупроводниковым регулируемым трехклеммным регулятором напряжения, является интегральной схемой, в нашей стране и крупнейшие в мире производители интегральных схем имеют аналогичные продукты, доступные для выбора, является своего рода широко используемой серии интегрированного регулятора напряжения.

Диапазон выходного напряжения LM117/LM317 от l. 25 в до 37 в, максимальный ток нагрузки 2,2 А. Его использование очень простое, только два внешних резистора для установки выходного напряжения. Кроме того, его линейная регулировка и регулирование нагрузки также лучше, чем стандартный фиксированный регулятор напряжения. LM117/LM317 встроенная защита от перегрузки, защита безопасности и так далее множество видов защиты цепи.

Обычно LM117/LM317 не требует внешней ёмкости, если входной фильтр конденсатора LM117/LM317 проводной на входе более 6 дюймов (15 сантиметров). Использование выходной емкости может изменить переходную реакцию. Отрегулируйте фильтрующий конденсатор можно использовать трехклеммный регулятор напряжения намного выше, чем стандартный коэффициент отклонения пульсации.

Есть много специального использования LMll7/LM317. Например, чтобы настроить подвеску на более высокое напряжение, которое может быть использовано для регулировки напряжения до нескольких сотен вольт, если Входное/выходное дифференциальное давление не должно превышать лимит LM117/LM317. Конечно, чтобы избежать короткого замыкания на выходе. Вы также можете настроить конец подключается к программируемому напряжению, реализует программируемую выходную мощность.

Вход выше, чем выход не менее 2 в, в противном случае не может регулировать давление. Наивысшее Входное напряжение не более 40 В. Выходной ток не более 1 А. Вход l2V, выход высокий около 10 в.

Внутренний необходим из-за линейного регулятора LM317, поэтому энергопотребление больше. Когда разница в входном напряжении больше, а выходной ток также большой, не обращайте внимание на энергопотребление 317. Обычно добавьте радиатор после того, как мощность не превышает 20 Вт. Поэтому предлагается ступенчатое напряжение, регулирующее дифференциальное давление.

LM117/LM317 характеристики:

Регулируемое выходное напряжение: 1,25 В до 37 в постоянно регулируется.

, 2,2 A выходной ток.

Стандартная линейная Регулировка: 0.01%.

Стандартная Регулировка нагрузки: O. 1%.

Коэффициент отклонения пульсации: 80 дБ.

Защита от короткого замыкания на выходе.

, Перегрузки по току, защита от перегрева.

Защита, отрегулируйте безопасную рабочую зону трубы.

Стандартный транзистор с тремя клеммами.
