FreeScale. MX6 макетная плата V2.5 четырехъядерным процессором ARM Cortex A9 I. MX6Q основной

FreeScale. MX6 макетная плата V2.5 четырехъядерным процессором ARM Cortex A9 I. MX6Q основной

FreeScale I. MX6 макетная плата I. MX6Q основная плата

Преимущество
I. MX годы команды исследований и разработок, накопила богатый опыт в отрасли
Самый маленький размер основной платы ARM CORTEXA9 40*67,6 мм
FCC, аддитивного цветового пространства в Китае (стандарты CE сертификация
Транспортное средство, техника, Промышленный контроль, большое количество сетей и другие высоконадежные отрасли проверки
Предоставьте идеальный исходный код программного обеспечения, схему, карту печатной платы
Обеспечивает техническое руководство и идеальный, полный набор руководства по эксплуатации на английском языке, документов по разработке
Самая высокая цена отечественного ARM макетной платы COTEXA9
30000 раз включал и выключал тест электрической мощности
Испытание на высокую и низкую температуру-строгий промышленный класс-40-80 градусов
Поддержка Linux, QT, Android4.2, Ubuntuw

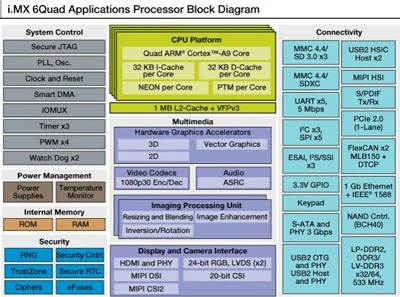

Характеристики Процессор
1) 4 ядра ARM Cortex-A9, Каждая частота ядра до 1,2 ГГц
2) 1 MB L2 кэш
3) 32 КБ Инструкция и кэш данных
4) NEON SIMD медиа-ускоритель
5) GPU 3D
6) Vivante GC2000
7) аппаратный BCH (коррекция до 20 бит)
8) 200 Mtri/s 1000 Mpxl/s, OpenGL ES 2,0 & Halti, CL EP
9) GPU 2D (векторная графика)
10) Vivante GC355 300 Mpxl/s, OpenVG 1,1
11) GPU 2D (композитный)
12) Vivante GC320 600 Mpxl/s, BLIT
13) видео декодер 1080 p 60 H.264
14) кодирование видео 1080p30 H.264 BP/dual 720 p код
15) Интерфейс камеры: 2x20 бит параллельно, MIPI-CSI2 (4 канала), три дорожных входа одновременно
16) памяти
DDR: 2 штуки по 32 LP-DDR2, 1 штука по 64 DDR3/LV-DDR3
NAND: SLC/MLC, 40bit ECC, ONFI2.2, DDR
17) подключение для передачи данных
4 USB2.0
1 HS OTG + PHY
1 хост + PHY
2 хост USB HSIC
18) Ethernet: 1 Гбит/с + IEEE1588
19) расширения порта
3 SD/MMC 4,4, 1 SDXC
5 SPI, 5 UART, 3 I2C
MIPI-HSI
PCIe 2 (1 канал)
20) Дисплей: 2 x 4XGA (2048x1536) или 2x[1080 p + WXGA (1280x720)]
21) Расширенное управление питанием

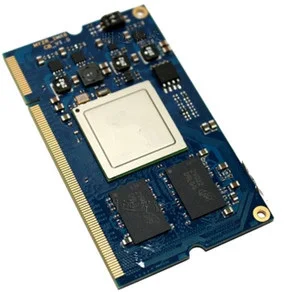

I. MX6 основная плата
Процессор: IMX6Q/U/S, совместимый автомобиль, промышленный, потребительский
Память: DDR3 1 Гб, расширенная до 2 Гб
Хранение: SPI серийный NorFlash, 2 MB SPI NorFlash
4 ГБ EMMC, совместим с 64 ГБ
Dial switch, программатор start dial, поддержка записи
Режим запуска: SPI, EMMC, SPI карта, SPI начала Uboot монтаж EMMC SD

Операционная система(Пожалуйста, выберите и укажите при покупке)

Linux 3.0.35

Android 4.2.2

QT 4.8.5

Ubuntu (убу́нту-операционная система 12,04/11,10

I. Спецификация интерфейса MX6

Дисплей модуль

HDMI

1 дорожная

1,4 порт

Дифференциальная Сигнализация пониженного напряжения

2 дорожного движения

8-битная модель до 165 мпикселей/с

Цветная (RGB)

1 дорожная

24bit модель

Камера модуль

CSI

1 дорожная

8bit модель

Mipi

1 дорожная

2 полосы

Ethernet

ТЭК

1 дорожная

10/100 м

Аудио

IGS/SSI/AC97

1 дорожная

До 1,4 Мбит/с

PCI Express

PCI Express

1 дорожная

Gen 2,0

Коробка для хранения

Карты памяти SD/MMC карты

2 дорожного движения

4bit

SATA

1 дорожная

SATA II, 3,0 Гбит/с

USB

Usbotg

1 дорожная

480 м высокая скорость

USBHOST

1 дорожная

480 м высокая скорость

CSPI

CSPI

2 дорожного движения

Высокая скорость

UART

UART

5 дорожного движения

До 4,0 Мбит/с

Может

Может

2 дорожного движения

1 Мбит/с в каждом

PWM

PWM

1 дорожная

Дополнительно 4 дорожного движения

I2C

I2C

3 дорожного движения

Поддержка 400 кбит/с

IO продлен

GPIO продлен

У нас есть до 50 дорожного движения

Не используйте pin также конфигурации

Сторожевой

Сторожевой

1 дорожная

Мощность отходов
Четырехъядерный Вход 5 В, нормальная работа 400 мА, пиковая скорость может достигать 1.2A

Модуль расширения
Ttl последовательный к RS232 последовательный порт
Последовательный порт ttl для gps
Последовательный порт ttl для RS485
Igc расширение 3 оси гравитационного датчика, электронный компас
USB к Ethernet
Последовательный порт USB 4 ttl
USB wifi поддерживает PCIE расширение 3g
PCIE расширение 3g
CMOS камера расширение
4 дорожная аналоговая камера PCIE

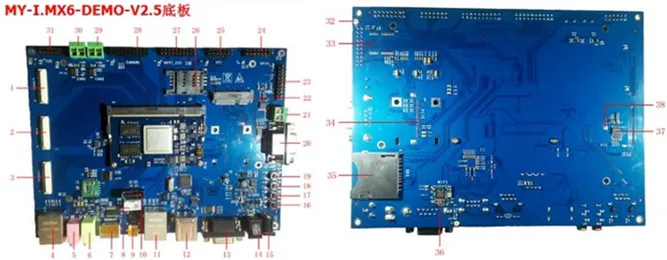

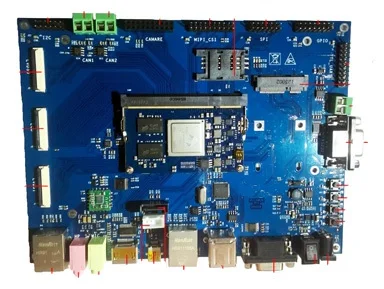

V2.5

Нет.

Интерфейс модель

Название

Нет.

Интерфейс

Название

1

18/24bit LVDS0

J24

20

UART4_RS232

P1

2

18/24bit цветная (RGB)

J23

21

UART3_RS485

J2

3

18/24bit LVDS1

J22

22

MINI_PCIE

J6

4

10/100 M Ethernet

P4

23

UART2/3/4/5_TTL

J1

5

Уха

J20

24

GPIO/SD2

J4

6

Микрофон

J18

25

SPI1/2

J7

7

HDMI

J15

26

SIM_CARD

CON1

8

PWR_SATA

J12

27

MINI_CSI

J9

9

Миниusb

J13

28

CMOS_CSI

J14

10

SATA

J11

29

CAN2

J16

11

10/100 M Ethernet

P3

30

CAN1

J19

12

USBHOST

J8

31

I2C1/2/3

J21

13

UART1_RS232

P2

32

GPS_ANT

E4

14

PWR_Switch

J5

33

Gps

U15

15

DC_5V_IN

J3

34

MINI_PCI_FPC

J26

16

Nreset

SW1

35

SD3

J25

17

KEY1

SW2

36

WI-FI

U16

18

KEY2

SW3

37

РТК

U19

19

KEY3

SW4

38

RTC_Batter

BT1
