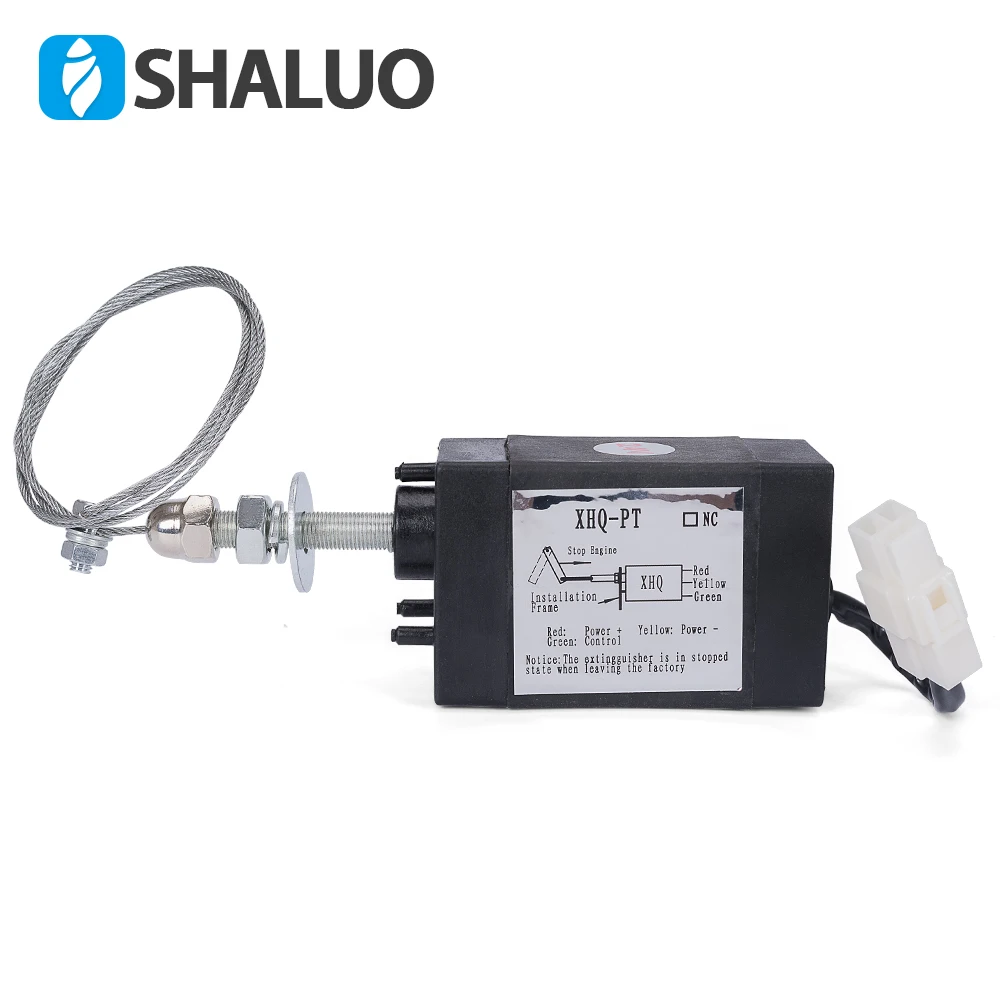

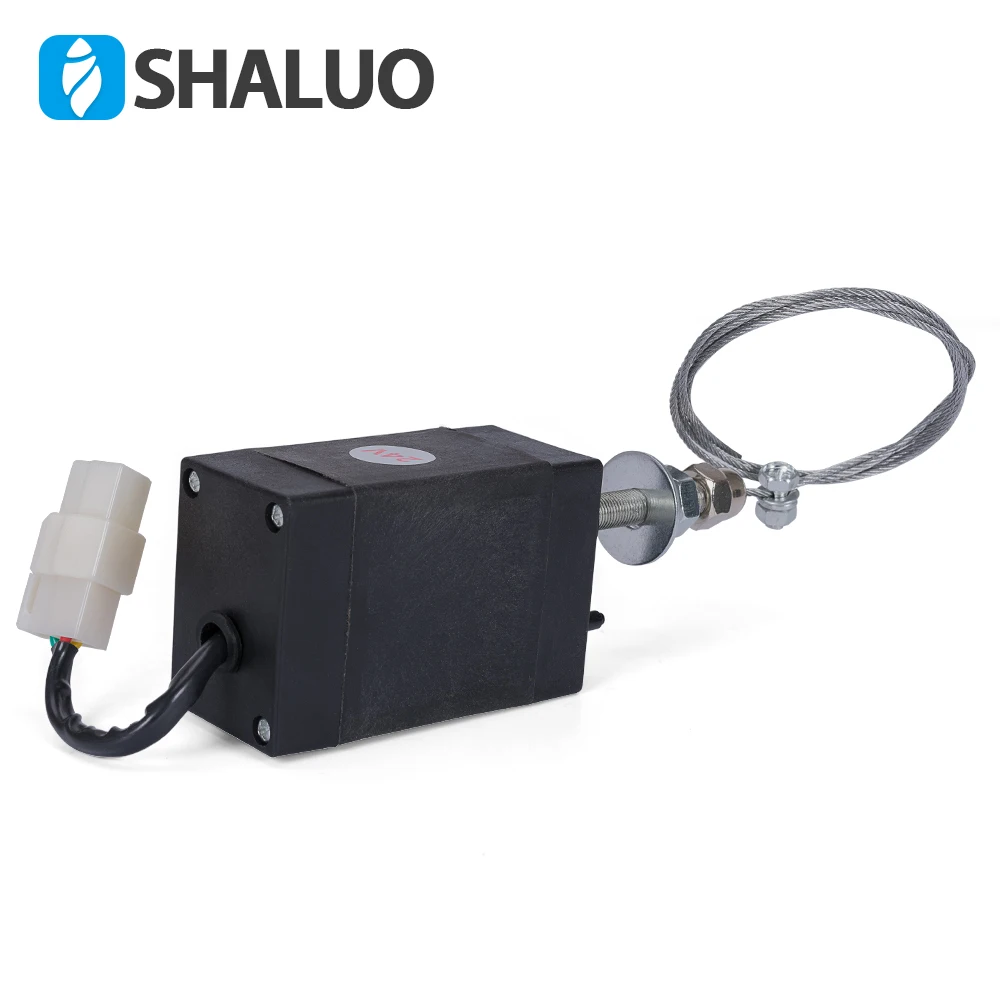

Нормально открытый 12V 24V двигатель пламени устройства для запорного клапана XHQ-PT-нет

Внешний вид нормального закрытия и нормального закрытия одинаковые, просто разница:

Обычный открытый стиль: NC ( ), Когда питание включено, он будет тянуть. При выключении питания он будет нажимать.

Обычный стиль закрытия: NC (и radic;), когда выключится, он будет тянуть. Когда питание включено, он будет нажимать.

Один: технический параметр

С целью Рабочее напряжение: 12 В (9-15В Постоянного тока) 24V (18-30 в Постоянного тока)

Цель: 12V-2.0A 24V-1.0A (Полный Потока действия Перемещается на месте Автоматически отключать Источника питания, Рабочий ток <15mA)

В Линия управления Рабочий ток: <15 мА

Путешествия: 53 + Жесткий диск на 1 мм.

Максимальное напряжение: 90N.

Это Температура окружающей среды: От-30 до 60 градусов C

Время действия: Общий вес которых не превышает 2 секунды.

Это Защита от перегрузки Огнетушитель: Слишком большая нагрузка или Застрял, Перестают работать Автоматически,Избегайте Огнестойкий устройства Ущерб. Отсоедините Мощность Off Через некоторое время, Восстановление мощности,Огнетушитель От Неисправностей Сброс, Возвращения к нормальной работы.

Два, Огнестойкий устройства Электропроводка:

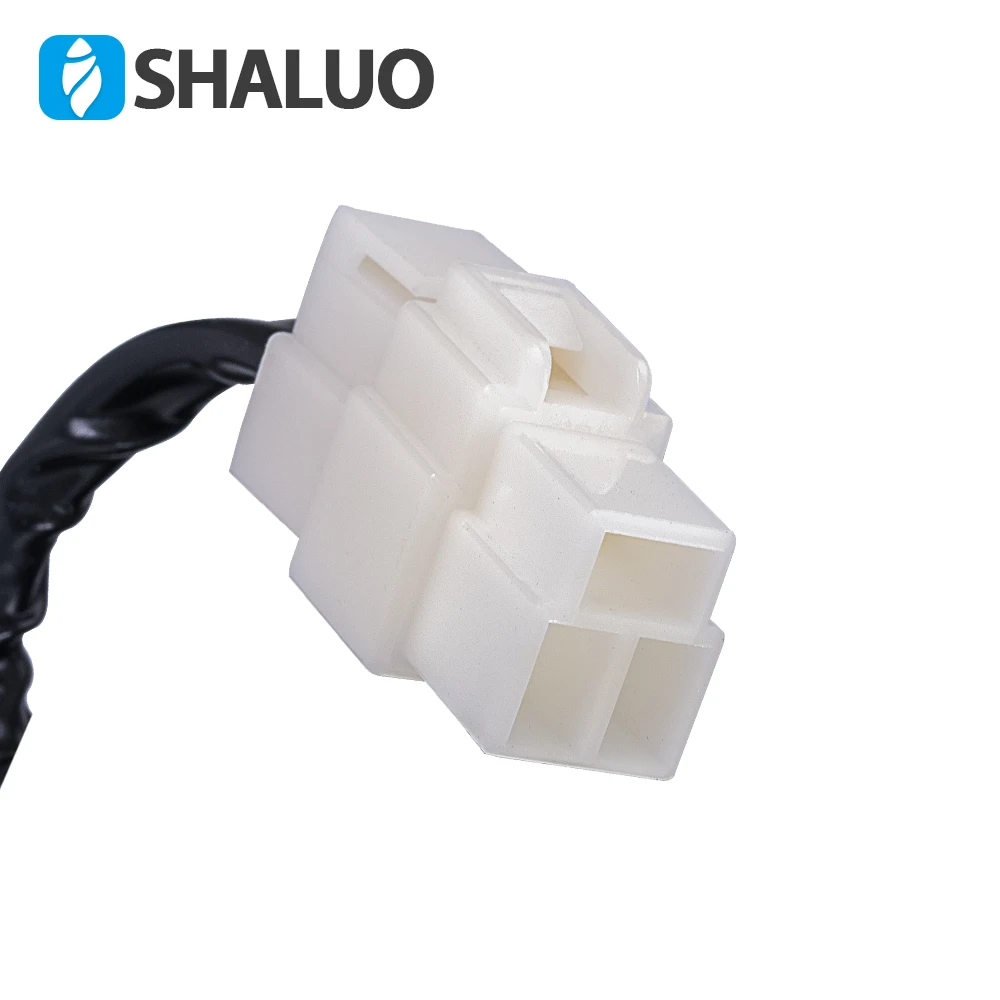

В пламя Устройство имеет 3 Свинцовыми проводами, Следующим образом:

Красный: Подключите Положительный источника питания: Катода от источника питания (Цвет: желтый Зеленый Или синем цветах)Как линия управления:

Открытого типа: Линия управления Мощность Огнетушитель Действий, Действий На месте, Автоматический Stop. Выхода Огнетушитель Мощность, Действий На месте, Автоматический Stop.

Закрытого типа: Линия управления Мощность Огнетушитель Действий, Действий На месте, Автоматический Stop.Релиз Огнетушитель Мощность Линия управления, Автоматический Stop Действий На месте.

Три, Инструкции по установке и уведомления

Проведением установки и пусконаладочных работ Должны обеспечивать Огнетушитель Действий на месте Перед тем, как,Дизельным двигателем Единый контроль Стержень Никаких действий До предела положение И Огнетушитель Застрял,В противном случае Огнетушитель Внутренние перегрузки Защита от короткого замыкания, Автоматический Огнестойкий устройства Прекращает работу, В Огнетушитель Следует отключить Мощность, Отрегулируйте положение крепления, Back to the Огнетушитель На Электроэнергии, Огнестойкий Что Возвращения к нормальной работы.
