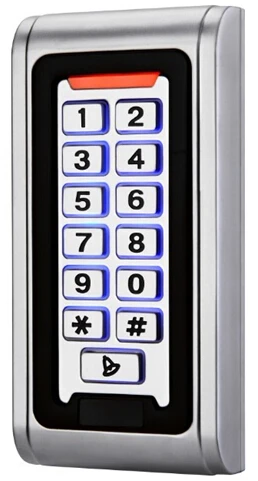

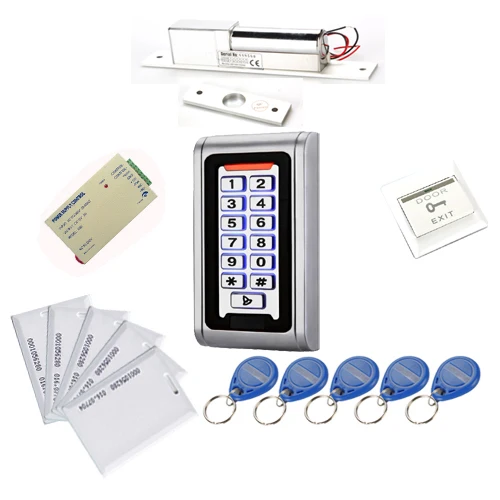

Радиочастотный кардридер контроль доступа с клавиатурой полный комплект 5 RFID

Радиочастотный кардридер контроль доступа с клавиатурой полный комплект 5 RFID

1. Профиль продукта

Продукт представляет собой металлический корпус, антивандальный, 1000 пользователей автономный контроллер, со встроенным модулем считывания карт и клавиатурой. Он идеально подходит для высоких транспортных средств и чрезвычайно суровых условий, устройство полностью запечатано, заполнено эпоксидной смолой и имеет передовые варианты программирования, а также гибкие модели работы. Устройство принимает до 1200 пользователей и обеспечивает вход через пользователя бесконтактных карт и/или пин-кодов.

Proudct имеет сильные функции и преимущества, такие как низкое энергопотребление, клавиатура с синей подсветкой, независимые пароли, стандартная клавиатура prox + PIN code wiegand, защита от короткого замыкания, сигнализация Tamp, кнопка выхода, интерфейс дверного звонка и т. д., который широко используется дома, в офисе, Жилые помещения и другие общественные места.

2. Особенности

A) Стандартный контроллер:

1) Емкость 1000 пользователей

2) Время выпуска двери регулируется от 1 до 25 с

3) открытая дверь с 4 моделями: только PIN, только Prox и Prox + PIN, кнопка выхода REX

4) enrol/delete карты с помощью клавиатуры, или master card

5) Удалите карту с помощью номера входной карты непосредственно с клавиатуры

6) Функция Оптического обнаружения Tamp и звуковой сигнализации

7) синий светодиодный подсветка для клавиатуры

B) только стандартный безопасный контроллер:

Контроллер с внешним входным интерфейсом считывателя wiegand26, поэтому устройство может быть установлено внутри с внешним считывателем карт приближения или клавиатурой, установленной за пределами региона, чтобы сделать систему контроллера более безопасной.

C) клавиатура + считыватель Prox

Блок со стандартным выходным интерфейсом wiegand, поэтому он работает как стандартная клавиатура + Prox. reader. После обнаружения карты, номер карты будет отправлен через интерфейс wiegand, после нажатия любой кнопки, значение ключа будет отправлено через интерфейс wiegand

D) функция Tamp и bell

Сигнализация Tamp: когда устройство установлено хорошо, оптические диски tamp находятся в высоком состоянии сопротивления, а выход Tamp (розовый провод) находится на высоком уровне, когда сигнал тревоги tamp активен, устройство будет звуковой сигнал тревоги и выход Tamp (розовый провод) будет идти на низкий уровень, как уведомление,

Клавиша колокольчика: при нажатии кнопки колокольчика выходной провод колокольчика (оранжевый провод) будет выводить более низкий пульс, к активному звуку дверного звонка

3. Техническая Параметры

Широкий диапазон рабочего напряжения:

От 7 до 30 В постоянного тока от регулируемого источника питания

Максимальная Вход ток:

Режим ожидания: 30 мА не включает подключенные устройства

Макс.: 100 мА не включая подключенные устройства

Релейные выходы:

Форма дверного реле C, 3A/30VDC

Материалы:

REX для двери, N.O., Сухой контакт

Интерфейс Wiegand для внешнего считывателя или ввода клавиатуры

Светодиоды

Два трехцветных светодиода

Синяя подсветка клавиатуры led

Сигнал тревоги функция

Оптический Обнаружение взлома выход

Встроенный считыватель приближения

Дальность считывания 4-10 см, модуляция ASK при 125 кГц

Совместимые карты все EM карты (версия HID или Mifare также доступна)

Рабочая температура: от-22 F до 150 F (от-30 C до 65 C)

Рабочая влажность: от 0 до 95% (без конденсации)

Подходит для использования на открытом воздухе. (IP 65)

Размер: 120 мм L x 58 мм W x 20 мм D

Вес: 500 г

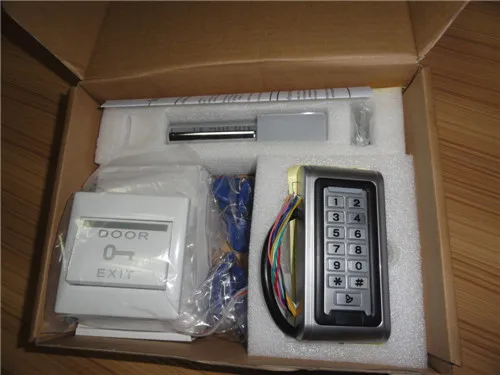

Оборудования

В рамках каждой посылка предоставляется следующее:

-Основной блок контроля доступа.

-Установка комплект

-Инструкции по установке и эксплуатации

Упаковочный лист

Название

Модель/Спецификация

Количество

Обратите внимание

Металлический водонепроницаемый контроллер доступа

Системы контроля доступа

-1 шт.

Руководство пользователя

Системы контроля доступа

-1 шт.

Крестообразным шлицем

Φ4mm × 28 мм

4

Используется для установки фиксированной

Фиксаторы уход за кожей лица

Φ6mm × 30 мм

4

Используется для установки фиксированной

Звезда-typed отвертка

Φ20mm × 60 мм

-1 шт.

Специальный

Надежнее винт

Φ3mm × 6 мм

-1 шт.

Используется между передней крышкой и задней крышкой для фиксации

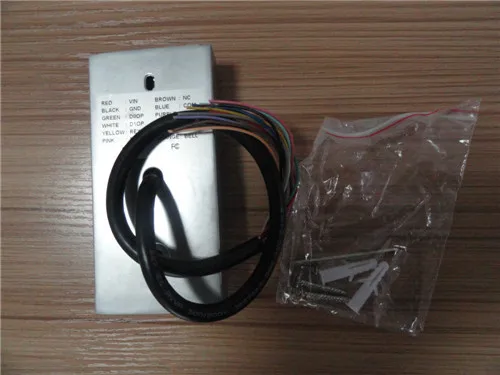

Провод

Линия последовательности

Знаки

Цвет

Функция Описание

-1 шт.

Идентификационный номер транспортного средства

Красный

Вход постоянного тока

2

GND

Черный

Основание для вход постоянного тока

3

D0OP

Зеленый

WG Выходная линия D0

4

D1OP

Белый

WG Выходная линия D1

5

Рекс

Цвет: желтый

Кнопка нажатия на кнопку ввода

6

NC

Коричневый

Нормальный закрытый терминал релейного выхода

7

COM

Синий

Общий терминал релейного выхода

8

Нет

Фиолетовый

Обычный открытый терминал релейного выхода

9

D0IP

Резеда

Внешний wiegand вход D0

10

D1IP

Серый

Внешний wiegand вход D1

11

Утрамбуйте

Розовый

Утрамбуйте выходной сигнал тревоги

12

Колокол

Оранжевый

Колокол

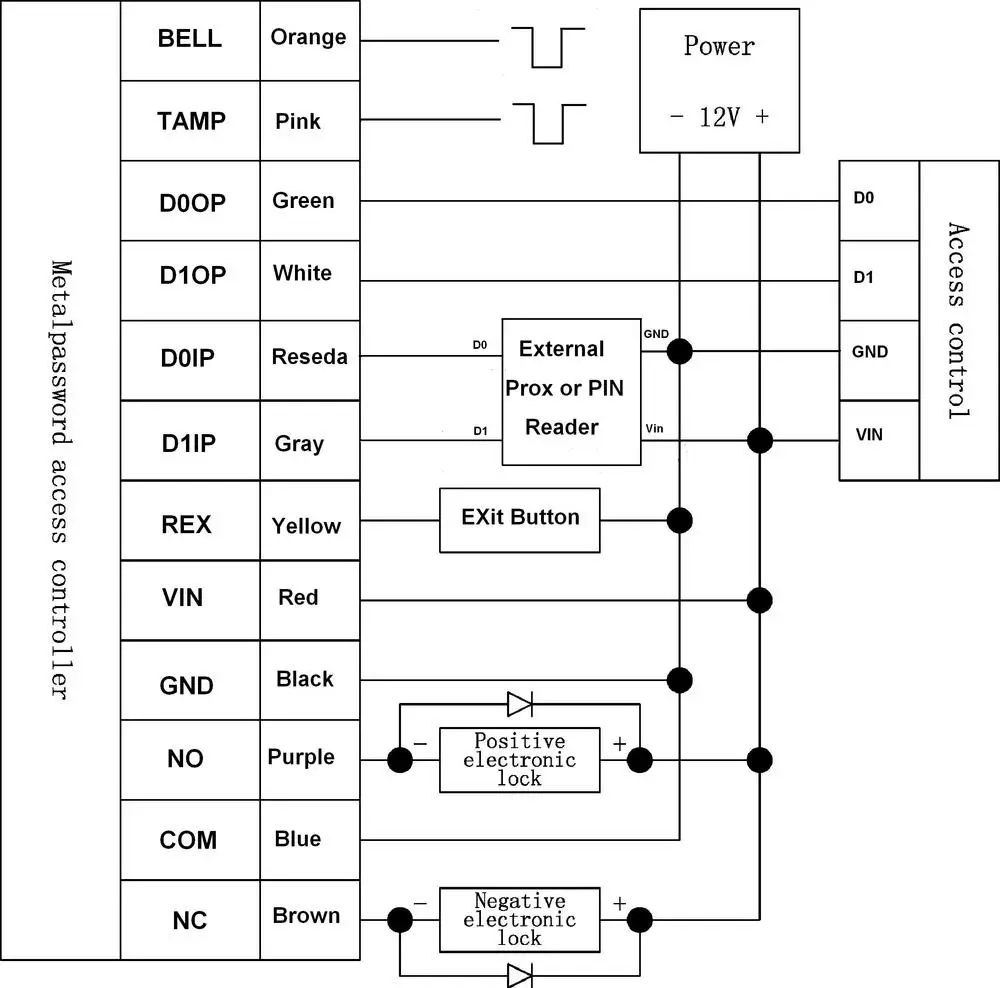

Схема подключения
