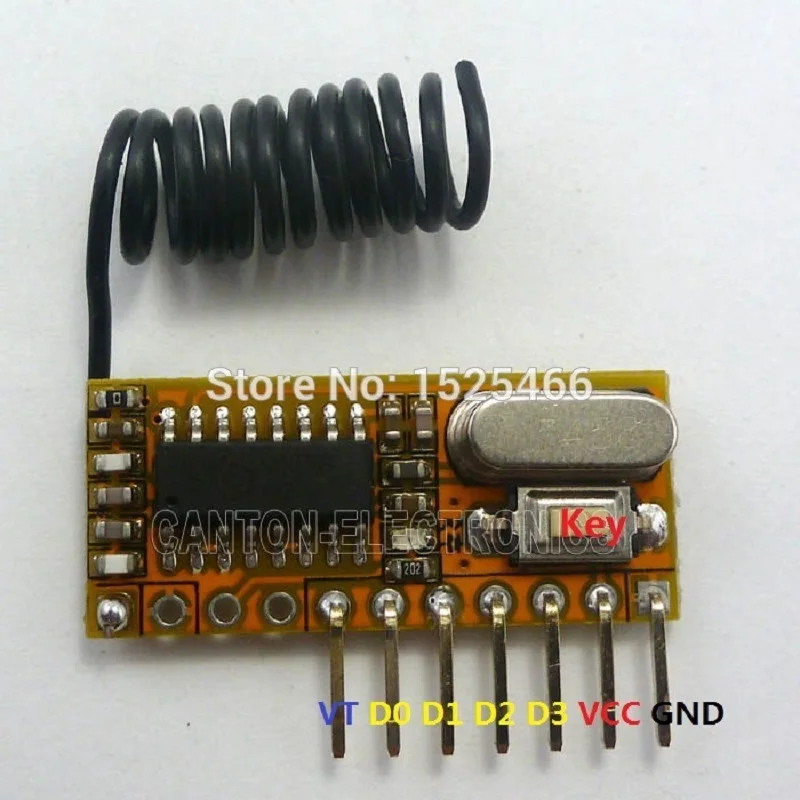

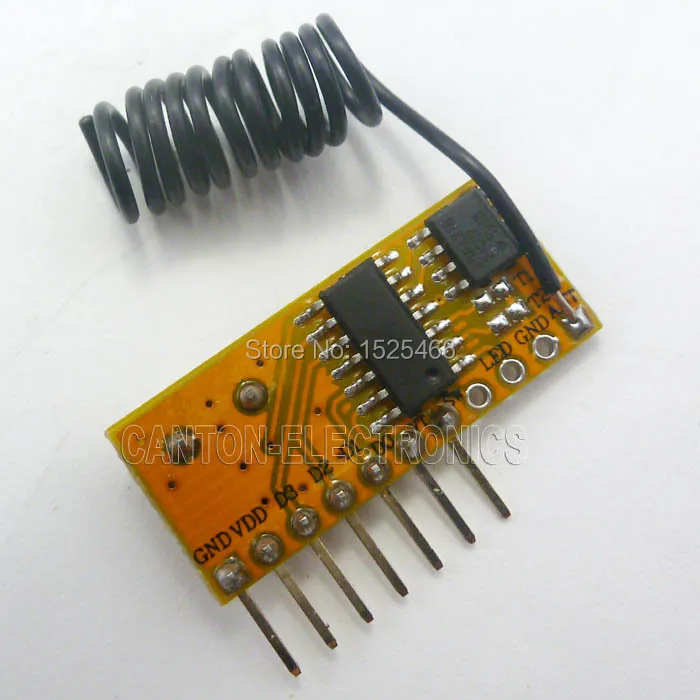

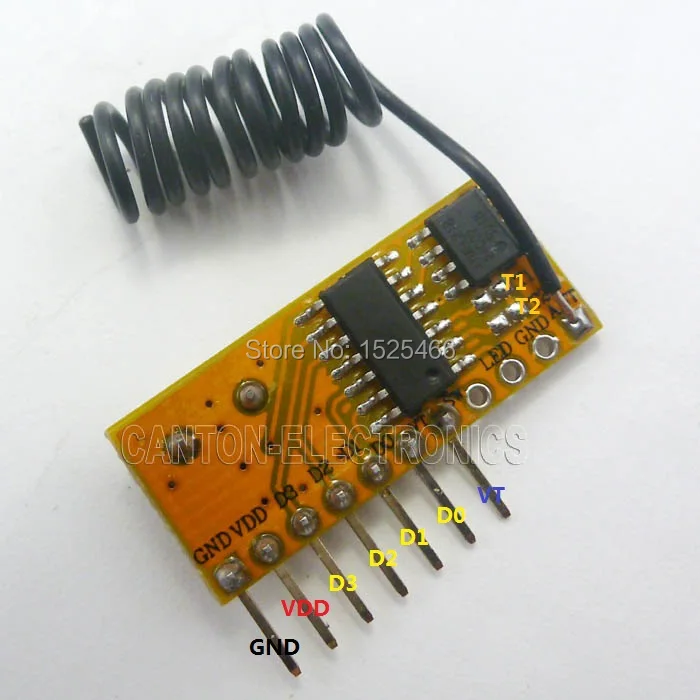

433 МГц 4 канальный EV1527 PT2262 модуль декодирования беспроводной Радиочастотный

В комплекте брелок для ключей:   433,92 МГц PT2262 4,7 м Осциллирующий резистор дистанционное управление US $4,99Долларов США/шт 433,92 МГц 2 кнопки EV1527 330K Осциллирующий резистор дистанционное управление US $4,99Долларов США/шт 433,92 МГц 4 кнопки EV1527 330K Осциллирующий резистор дистанционное управление US $4,99Долларов США/шт   Комплектация: 1 шт. 433 м 1527/2262 Супергетеродинный модуль декодера приемника;

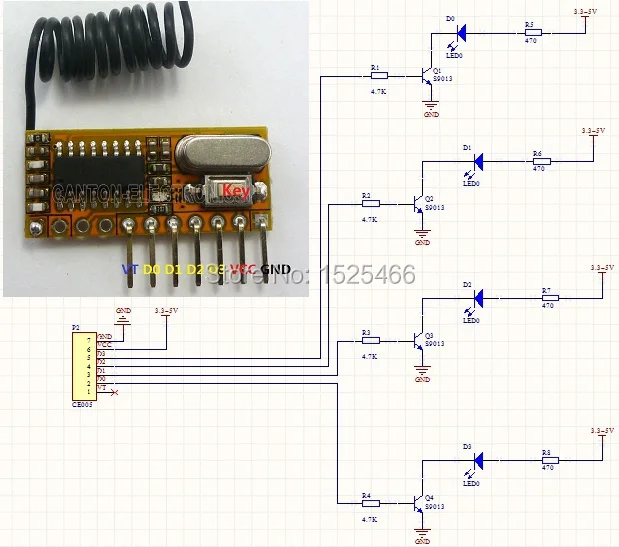

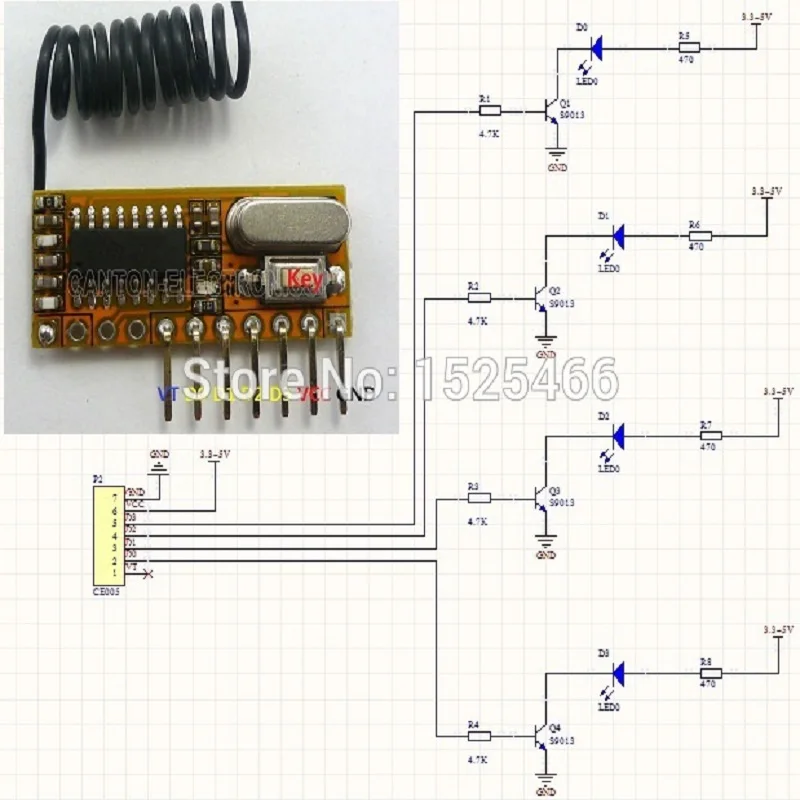

Демонстрация:

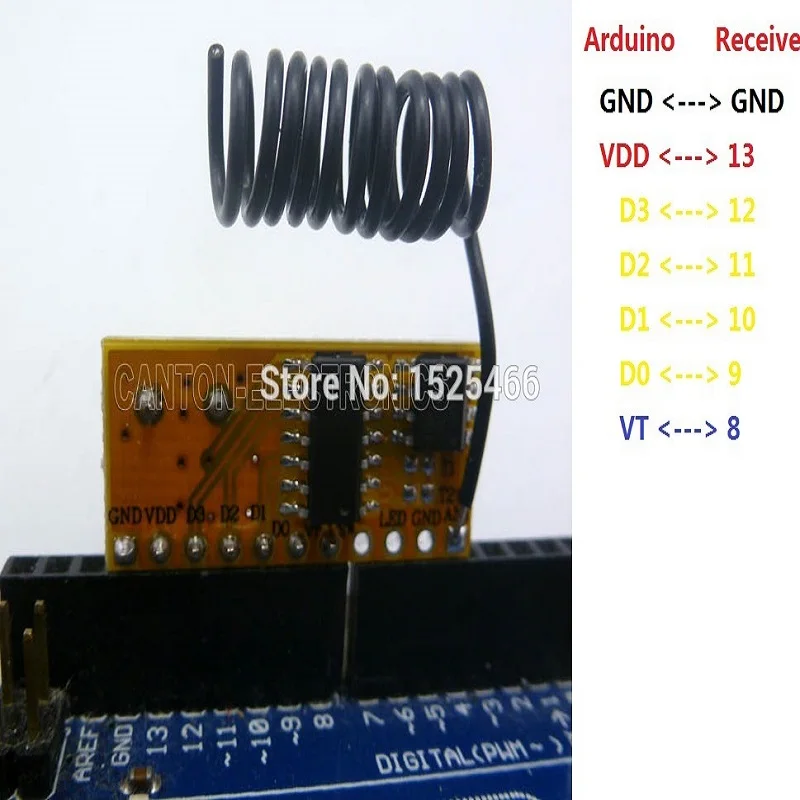

Можно непосредственно вставить Arduiuo UNO/MEGA2560 (также можно использовать другой MCU:ARM FPGA/CPLD PIC AVRИ т. д.)

Модель No.

CE006

Рабочее напряжение

3,3 V-5,5 V

Рабочая priceple

Супер гетеродинный приемник с декодером, тип обучения. Декодирование PT2262, PT2260, PT2240, EV1527 и другие Обучающие чипы codeto или совместимые чипы, можно научиться и хранить30 шт Различные кодированные пульт дистанционного управления.Разумно различать ударопрочность между фиксированным кодом и кодом обучения, например PT2262 и EV1527.

Статический ток

≤ 6 мА (5 В постоянного тока)

Рабочая частота

433 МГц

Режим модуляции

ASK/OOK

Чувствительность приема

-110 дБм (50 Ом)

Скорость

<2,4 K bps

Работая temp.

-30 °C ~ + 85 °C Максимальная скорость 2,4 кГц Antenns длина 18 см (433,92 МГц)

Измерение

28*12,5*5 мм

Выход режим

TTL уровнеМгновенный, защелка, тумблер, Пользователь может установить его путем сварки,МгновенныйЭто defult.

IO привод

Ток тока (низкий уровень привода) 15мА, ток источника (высокий уровень привода) 12мА Режим работы (программируемый)
Одиночная внутренняя Блокировка (защелка)

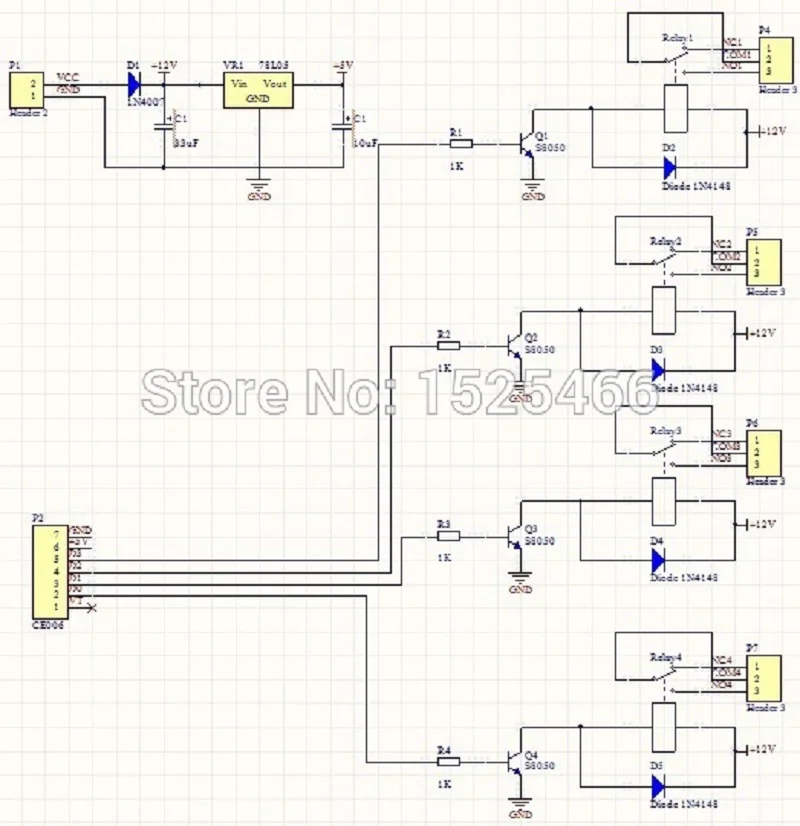

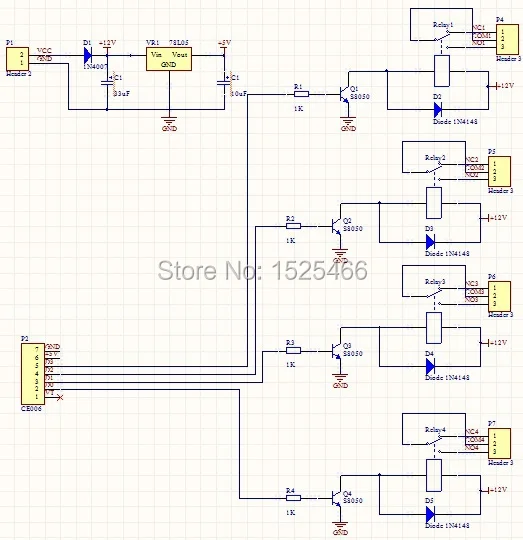

Singnal самоблокирующийся (распорная ) Singnal Non-locking (мгновенный Это defult ) Объяснение режима работы: Мгновенный ------------ нажмите кнопку передатчика A, реле приемника A Включено, отпустите кнопку A; Реле приемника A выключено, то же, что и B/C/D, каждый канал является независимым; Переключение ------------------ нажмите кнопку передатчика A 1 раз, реле приемника A Включено, нажмите кнопку A снова, реле приемника A выключено, то же, что и B/C/D. Каждый канал является независимым; Защелкивается ------------------ Нажмите кнопку передатчика A, реле приемника A Включено, реле B/C/D выключено. Нажмите кнопку передатчика B, реле приемника B включено, реле A/C/D выключено. Нажмите кнопку передатчика C, реле приемника C включено, реле A/B/D выключено Нажмите кнопку передатчика D, реле приемника D включено, реле A/B/C выключено.

Инструкция по эксплуатации:

1: Learing ID: Нажмите кнопку обучения (кнопка) 2 секунды, светодиодный индикатор мигает один раз и начинает учиться; После обучения успех, светодиодный мигнет некоторое время. 2: удалить ID: удерживайте нажатие кнопки обучения в течение 8 секунд, светодиодный индикатор будет включен и введите удаление. Светодиодный Выкл означает завершение удаления; 3: антенна с мягким проводом или другими твердыми металлами (например, антенна для плетения), попробуйте выпрямить. Не приближайтесь к металлическим предметам; 4: напряжение источника питания требует стабильного и низкого коэффициента пульсации, многоуровневой фильтрации (например, добавление бусин, индукторов, конденсаторов и т. д.);
