2015 Ограниченная серия диммер для Led 5v12v24v 30a 44key ИК пульт дистанционного управления

2015 Ограниченная серия диммер для Led 5v12v24v 30a 44key ИК пульт дистанционного управления

Суммирование

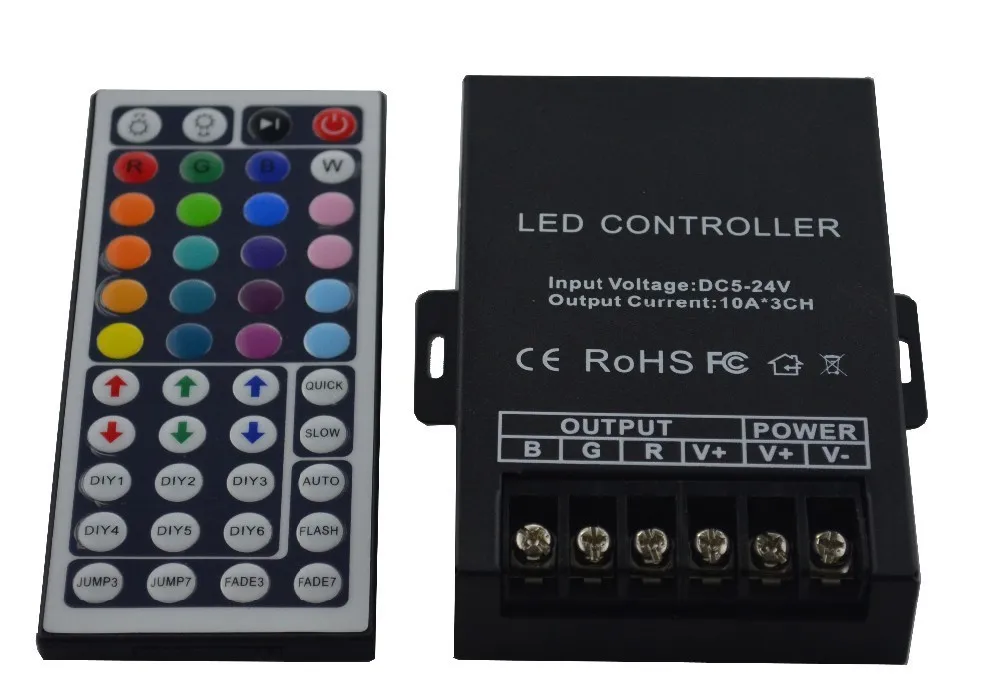

44-клавишный инфракрасный контроллер использует усовершенствованный блок микроуправления, он используется для управления различными лампами, источником света которых является светодиод. Например, точечный источник света, гибкая световая полоса, настенная лампа, стеклянный настенный светильник и так далее; он имеет множество преимуществ, таких как низкая цена, простое подключение и простота использования. Между тем, вы можете настроить яркость, выбор статического цвета и различные динамические изменения световых эффектов через инфракрасный пульт дистанционного управления. Кроме того, этот продукт имеет функцию защиты от короткого замыкания, чтобы убедиться, что нагрузка работает нормально.

Технические параметры

Рабочая температура:-20-60

Напряжение питания: 5В-24В

0 utput: 3 канала

Выходной ток: <10A

Выходная мощность: 5 В: 150 Вт, 12 В: <360 Вт, 24 В: <720 Вт

Режим подключения: общий анод

Внешние размеры: l110мм * w95мм * h25мм

Размер упаковки: L138 & Chi; W105 & Chi; H50 мм

Вес нетто:

Вес брутто:

Статическая Потребляемая мощность: <1 Вт

Направление для использования

1. сначала Подключите провод нагрузки, следуя проводу питания; Пожалуйста, убедитесь, что короткое замыкание не может произойти между соединительным проводом, прежде чем включить питание; если произойдет короткое замыкание нагрузки, контроллер будет закрыт, вам нужно снова проверить проводное крепление и включить питание.

2. Во время работы вы держите пульт дистанционного управления прямо перед инфракрасным приемником, чтобы убедиться, что между пультом дистанционного управления и приемной головкой нет барьера;

Функции нажатия клавиш показаны в таблице ниже (в соответствии с порядком размещения ключа):

Повышение яркости (в общей сложности восемь классов)

Падение яркости (в общей сложности восемь сортировки)

Пауза/Запуск

Вкл/Выкл

Статический красный

Статический зеленый

Статический синий

Статический белый

Статический оранжевый

Статический светло-зеленый

Статический темно-синий

Статическое молочно-белое

Статический темно-желтый

Статический циан

Статический Фиолетовый Синий

Статический белый розовый

Статический желтый

Статический светло-голубой

Статический фиолетовый

Статический зеленый-белый

Статический светло-желтый

Статический Небесно-Голубой

Статический коричневый

Статический синий белый

Увеличенный красный

Увеличение зеленого цвета

Увеличенный синий

Скорость вверх

Уменьшенный красный

Зеленый цвет

Уменьшенный синий

Скорость-вниз

DIY key1

DIY key2

DIY key3

Автоматическое изменение

DIY key4

DIY key5

DIY key6

Включение и выключение вспышки

3 цвета изменение jumpy

7 цветов изменение jumpy

3 цвета выцветают

Изменение цвета 7

Инструкции по настройке последовательности

Питание на контроллере, затем нажмитеКлюч, сделайте контроллер в выходном закрытом состоянии. И нажмитеКлавиша, контроллер войдет в режим настройки последовательности линий, лампа нагрузки будет перепрыгивать в соответствии с определенной последовательностью линий. В то время вы можете выбрать нужную линейку: НажмитеКлюч,

Нагрузочная лампа будет меняться в порядке R, G, B, она показывает, что линейная серия RGB; НажмитеКлавиша, нагрузочная лампа будет меняться циркулированно в соответствии с порядком линии G, R, B, она показывает, что выбранная линия является GRB; нажмитеКлюч, лампа нагрузки будет меняться циркулирующим B, R, G

Заказ, это означает, что выбранная линия является BRG. После выбора нужной вам последовательности, нажмитеПовторите, что лампочка нагрузки выпадет, это означает, что выбранная вами линейная последовательность успешна, а затем нажмите, В соответствии с инструкциями по эксплуатации, проверьте изменение света при нажатии на пульт, так что

Вы можете проверить правильность вашей модифицированной линейной последовательности.

4. Дополнительное уведомление:

Когда пользователь хочет сделать цвет своими руками, в первый раз, когда вы нажмете кнопку «сделай сам», она немедленно войдет в режим «Настройка цвета», затем нажмите шесть кнопок на контроллере, чтобы увеличить/уменьшить яркость статического красного, статического зеленого, статического синего (нажмите любую клавишу, кроме кнопки «сделай сам», может выйти из режима настройки, И предыдущее нажатие недопустимо), и во второй раз, когда вы нажимаете кнопку «сделай сам», текущее значение цвета будет сохранено. Когда кнопка «сделай сам» будет нажата в следующий раз, она покажет сохраненное значение цвета.

На пульте дистанционного управления есть 6 клавиш «сделай сам», чтобы вы могли свободно настроить шесть цветов, и кнопка индивидуальная, а не интерактивная. Например, нажмите 1-key в течение одного времени, затем нажмите 2-key, и 1-клавиша недействительна, поэтому вы должны снова нажать 2-key, чтобы сохранить текущее значение цвета.

Типичные приложения
