Добро пожаловать на использование 30CH постоянного декодера, который использует передовые технологии микроэлектронного управления. ЭтоТехнология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления.Есть 1 ~ 30 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется при DMX512Контроль оборудования общий светодиодный светильник.

Представление продукции:
Входная мощность: DC9V-DC24V
Максимальный ток нагрузки: 2A/CH× 30
Максимальная нагрузка: 720 Вт (12 В) 1440 Вт (24 В)
Уровень выходного серого: 256
Входной сигнал: DMX512/1990

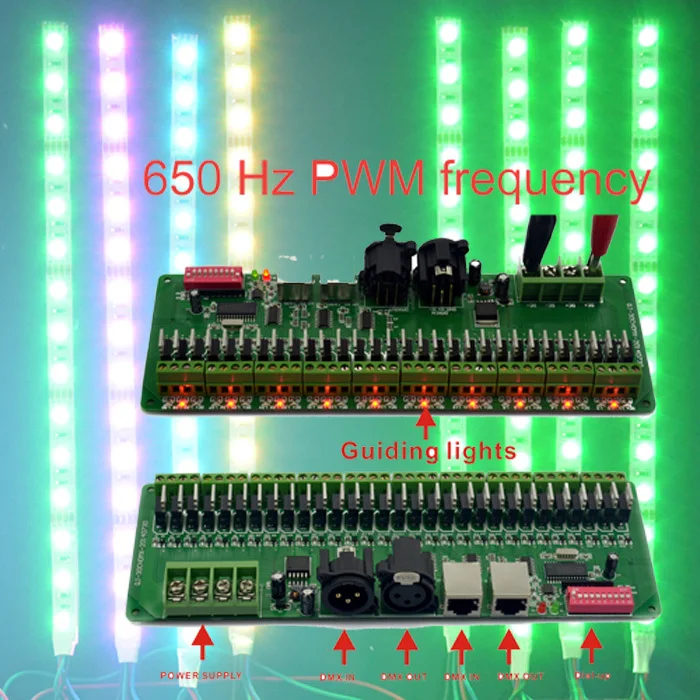

Выходной сигнал: 30 каналов постоянного ШИМ
Выход DMX : 30 каналов

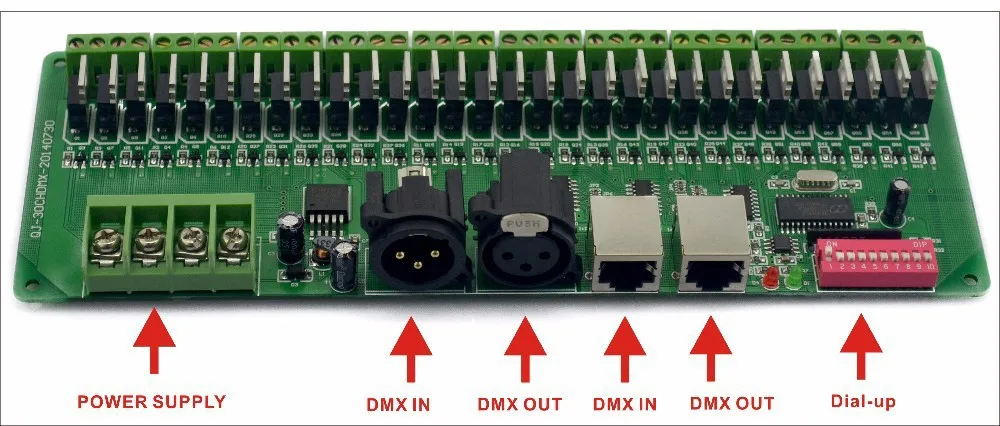

Стандартный XLR-3 кэроны штепсельной вилки
Размер: L225 * W80 * H32
Вес брутто: 300 г
Основные функции:
Есть 30 выходных каналов, можно подключить к одному или

Цветная (RGB лампы
0-100% выход затемнения, каждый канал 256 серых уровней
Международный стандарт DMX512 входной протокол, адрес

Код устанавливается переключателями DIP;
Входное напряжение постоянного тока DC9V ~ DC24V;
Каждая занимает 30 DMX-адрес.
Декодер поставляется с 16 видами тестовых узоров, 16

Уровни для скорости изменения

Декодера, чтобы использовать:

Примечание: FUN = OFF (переключатель десятого кода) означает

Принимаем DMX512 Режим сигнала
Первая Настройка адреса DMX:
Набор декодеров адреса с помощью переключателя кодирования,

Который 1-9 предназначен для настройки исходного адреса бинарного

Цифровой переключатель кода DMX512, первый-

Низкое положение, за исключением
Девятый из них является highestbit адреса код может быть

Набор для 255.
DMX512 start address code-это сумма переключателей 1-9, at

В то же время поверните нижнюю сторону переключателя кода (вкл. Комплект

К «1»), то значение бит может быть получено; Кодирование

Переключатель
Вверх (Установите значение "0"), значение бит равно 0.

Пример 1:
Как следующая схема 1, адрес запуска DMX512

Установите в 38, кодируя номер 6,3,2 положения на выключателе

Наберите на «1», остальные Настройте на «0», затем сумму

Переключатель 1-9 кодовое значение
32 + 4 + 2, это адрес запуска DMX512 38

Схема 1

Пример 2:

Как схема 2, адрес запуска DMX512 установлен до 388,

Кодирование № 2,3,6,8 переключатель набора в "1", другие наборы

До "0", затем сумма переключателя 1-8 кодовое значение 4

+ 128 + 256 = 388,
Это адрес запуска DMX512 388.

Схема 2

Инструкция по эксплуатации для автоматического эффекта

Примечание: Это будет автоматический режим работы, когда нет.

10 выключен.
Выбор эффекта (кнопка переключения No.1 на No.4):
1, Push No.1: Автоматическая езда на велосипеде.
2, Push No. 2: семицветный постепенное изменение цикла.
3. Push No.1 и 2: RGB выцветает и выцветает
4. Push No.3: цвет Severn jumping
5. Нажмите No.1 и 3: RGB jumping.
6. Push No.2 и 3: красный цвет.
7. Нажмите № 1 и 2 и 3: зеленый цвет.
8. Пуш-ап № 4: синий цвет.
9. Push No.1 и 4: желтый.
10: Push No.2 и 4: фиолетовый.
11. Push No.1 и 2 и 3: Cyan.
12. Push No.3 и 4: белый.
13. Push No.1 и 3 и 4: семицветный постепенный цикл

Изменение и прыгать.
14. Push No.2 и 3 и rgb-изменение цвета и

Jumping.
15. Push No.1 и 2 и 3 и 4: семицветные прыжки и rgb-

Цвет прыжков.

Выбор скорости (кнопочный переключатель № 5 на № 8)
1. Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда.

3. Push No.7: 1,5 секунды. 4. Push No.8: 2 секунды.

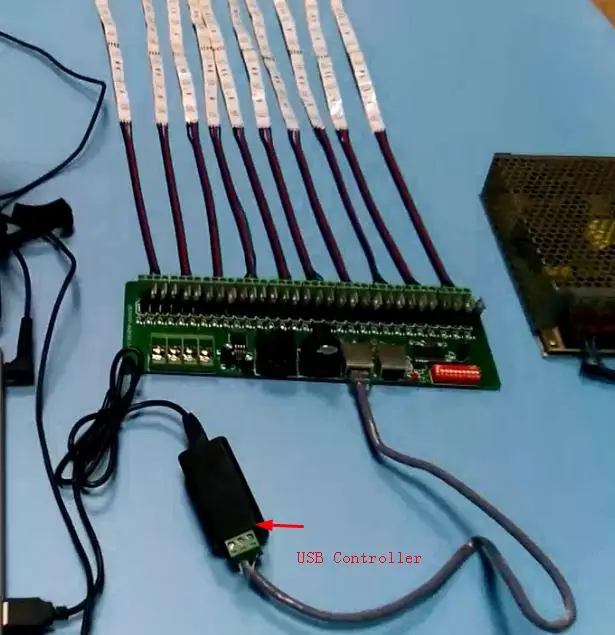

Существует три способа использования:

Один:


Два:

Три:

Если вы хотите Вход 5 В, подключение выглядит следующим образом:

Если вам нужно подключить два источника питания, подключение следующим образом:

Установка Примечания:
1 Этот тип контроллера работает только под DC9V-24V,

Который обеспечивается соответствующим контролируемым основным

Питание, иначе контроллер будет поврежден.
2 провод UTP соединен вручную, чтобы сделать

Кабель, когда два или более контроллера подключены.
3 источник питания должен быть выключен при подключении

Электрические провода, и его можно включить, пока не убедится

Провода подключены правильно и индикатор

Основная мощность в красном цвете-это освещение.
4 контроллера должны работать в среде

Хорошо проветривается, сухой, не подвержен коррозии, не воспламеняющийся

Газ и ржавчины.
5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы

Провода состаренной, ржавчины и поврежденной изоляции

Прокладка может быть заменена своевременно
Простое Устранение неполадок и техническое обслуживание:

Симптомов

ОснованияАнализ

Раствор

Нет освещения

1, без питания

2. Неправильное соединение провода

3. Настройка защиты питания

1. Проверьте источник питания

2. Проверьте проводное соединение

3. Проверьте сбой питания, включите питание снова

Красный светильник индикации включен, зеленый светильник индикации не мигает

Не сделал dip-переключатель или dip-переключатель не является правильным

Следуйте инструкции для сброса dip-переключателя

Светильник не отображается правильно

1. Светодиодный RGB неправильно подключен

2.Dip-переключатель не в правильном месте

1, повторно подключите RGB и провод

2. Сброс dip-переключателя

Не может быть

Синхронизация

1, кабель RJ45 не подключен или не имеет неправильного подключения

2, мастер и ведомый контроллер настройки сбой, slaver установлен dip переключатель эффектов

1. Повторно подключите кабель RJ

2, сбросить мастер и ведомый контроллер, чтобы обеспечить только один мастер

Яркость светодиодов отличается в начале и конце

1. Выходная линия слишком длинная

2. Диаметр проволоки слишком тонкий

3, перегрузки

1. Используйте кольцевой Электрический источник или короткую цепь

2, рассчитать электрический ток, изменить сильный провод

3, изменение мощности или увеличение контроллера
