Кнопочный переключатель кнопочный 4 модуля клавиатуры кнопочная панель для Arduino

Название продукта: 8 шт. кнопочный переключатель, 4 клавиатуры, модуль клавиатуры, клавиатура клавиатуры для Arduiuo, макетная плата Leonardo ZERO Tre Micro banana pi Zigbee

Упаковочный лист (Плата UNO R3 не входит в комплект):   8 шт. 4xkey кнопочный переключатель модуль ;

Описание:

Может быть вставлен непосредственно в Arduiuo uno mega2560 из-заLeonardo ZEROИдеально подходит для связи с Arduiuo DUE UNO Pro Mini Nano Mega2560 макетная плата raspberry piBanana pi ЦП MCU PLD (AVR STM32 ARM PIC C51 Zigbee NRF24LE1 CC2530 MSP430 STM8 FPGA CPLD и т. Д.)

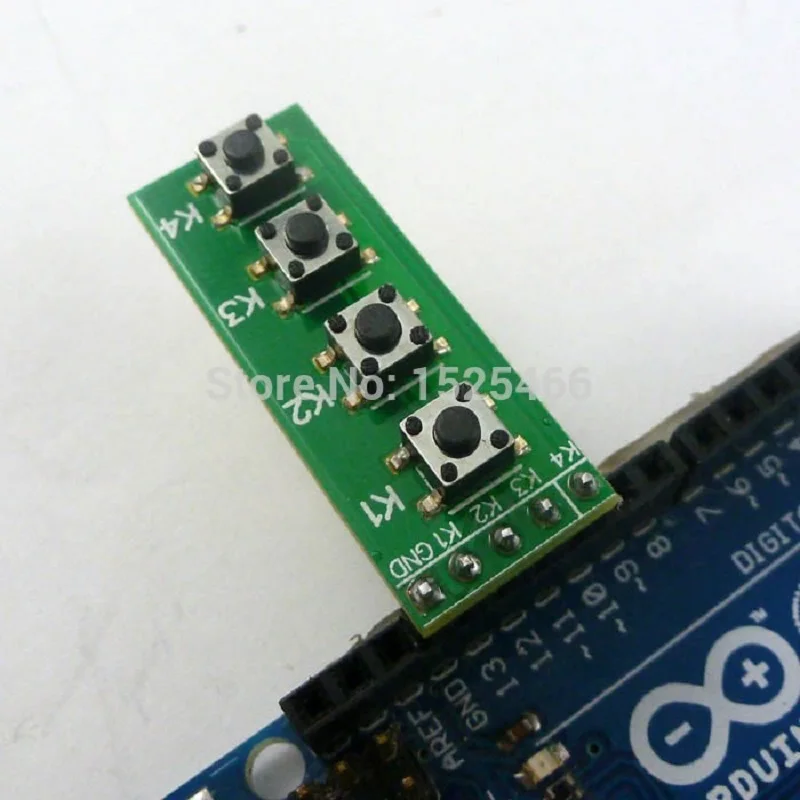

1 4-кнопочный общий анод боты доска (При нажатой кнопке, выводите на низкий уровень).


2 "GND K1 K2 K3 K4" 4 PIN-код 2,54 ммШтыревого разъёма



3  Рабочее напряжение: DC 0-48 вольт постоянного тока (может быть DC 1,8 V 2,5 V 3,3 V 5V 12V 24V 36V 48V)

4 Размеры: 12,7 мм x 33 мм.



Arduiuo uno/mega2560/ Leonardo   Код   /******************************************************/



/* Arduiuo_4key_uart   Этот код примера находится в открытом достоянии. */   /Определение штифта ключа Int K1 = 13; Int K2 = 12; Int K3 = 11; Int K4 = 10;     /Переменные изменятся: Инт buttonState = 0; /Переменная для чтения статуса кнопки   /Режим настройки запускается один раз, когда вы нажимаете reset: Пустая Настройка () { /Инициализация пин ключей в качестве входа.   PinMode (K1, вход); PinMode (K2, вход); PinMode (K3, вход); PinMode (K4, вход);   /Активировать ключ-штифт, внутренние вытяжные резисторы Цифровая запись (K1, высокая); Цифровая запись (K2, высокая); Цифровая запись (K3, высокая); Цифровая запись (K4, высокая);   /Инициализация последовательных сообщений на 9600 bps: Серия. begin(9600); }   /Петля длится снова и снова навсегда: Пустая петля () {   ButtonState = digitalRead(K1); Если (!buttonState) серия, печать ("k1" ); Есть ли { ButtonState = digitalRead(K1); } В то время как (!buttonState);/кнопка ожидания   ButtonState = digitalRead(K2); Если (!buttonState) серия, печать ("k2" ); Есть ли { ButtonState = digitalRead(K2); } В то время как (!buttonState);/кнопка ожидания   ButtonState = digitalRead(K3); Если (!buttonState) серия, печать ("k3" ); Есть ли { ButtonState = digitalRead(K3); } В то время как (!buttonState);/кнопка ожидания   ButtonState = цифровое считывание (K4); Если (!buttonState) серия, печать ("k4" ); Есть ли { ButtonState = цифровое считывание (K4); } В то время как (!buttonState);/кнопка ожидания   Задержка (100); }      /******************************************************/









Монтажной схемы:
