2 шт. DC 3 V 5V 12V 6 Биты многоцветный быстрое прототипирование светодиодный 54 мм

Название продукта:2шт DC 3,3 В 5 в 12 В 6 бит многоцветный светодиодный 2,54 мм контактный 0603 посылка для Arduiuo UNO MEGA2560 LoL макетная плата PCB быстрого прототипирования



Упаковочный лист(Не включает плату UNO):

  2 шт 6 бит   М У Lt Ic Ol Или   Светодиодный щит ( Не включает UNO R3) ;







Описание:

2,54 мм PIN 6 Digitals Светодиодный щит, может быть вставлен непосредственно в ArduiuoUNO MEGA2560 DUE Доска Идеально подходит для подключения к Arduiuo UNO Pro Mini Nano Mega2560 Разработка Доска И т. Д., или другие MCU  Встроенная плата разработки (AVR STM32 STM8 STM0 ARM7 ARM9 ARM11 PIC C8051 C51 STC MSP430 FPGA/CPLD и т. д.)       Примечание: белый светодиодный светильник, чем любой другой цветной светильник s, поэтому используйте PWM, уменьшая яркость (отражается на arduiuo code)        1 6 бит    6 цветов   Общие катодные светодиоды.   2   М  У  Lt  Ic  Ol  Или    Белый       Синий       Шартроз       Желтый       Розовый       Красный   .      3 7 PIN OUT 2,54 мм   4 1K Ом  Ограничительный резистор   5 Напряжение питания: 3,3-12 В;     6 светодиодный и резистор посылка: 0603   7 Размер: 17,78 мм x 11,43 мм.



PCB:

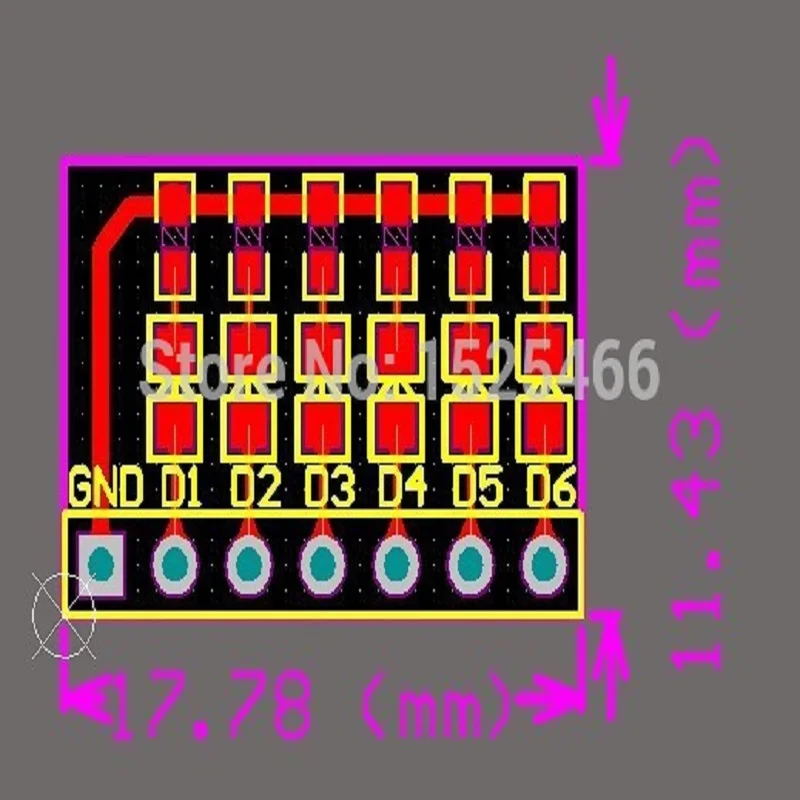

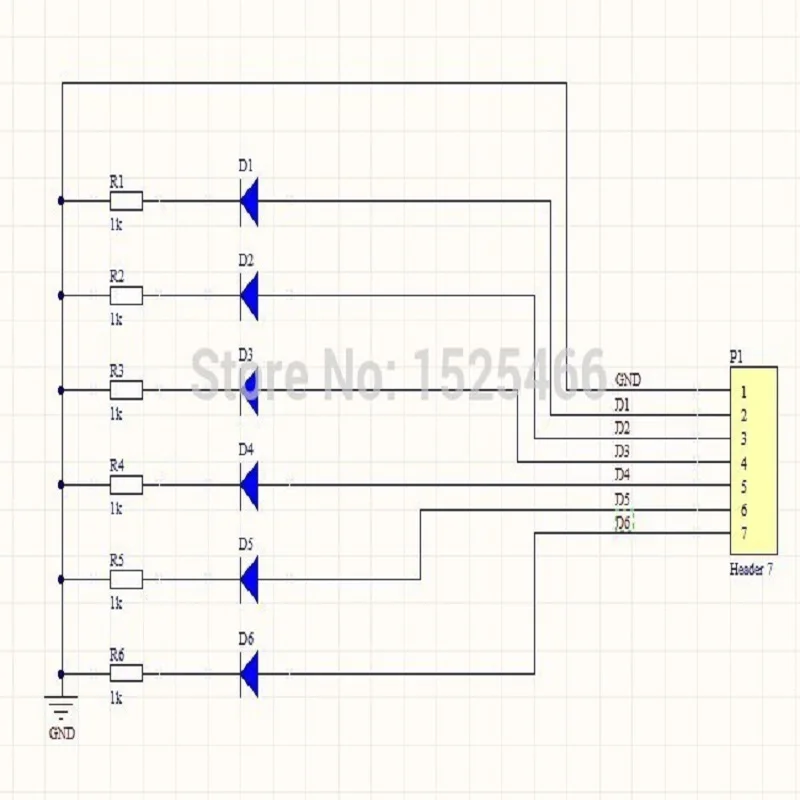

Схемы схемы:

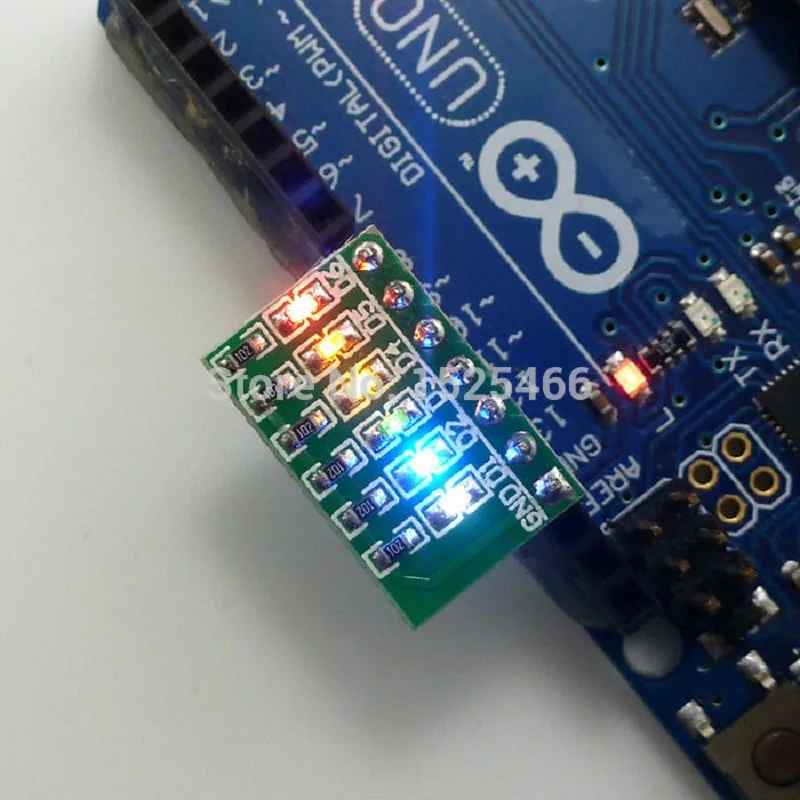

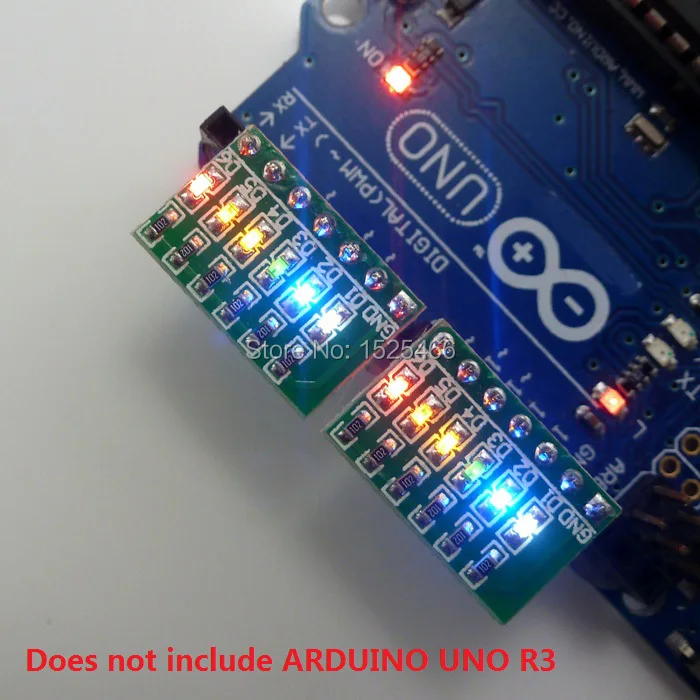

Соединение с Arduiuo (Только 6 бит светодиодный щит, не включает UNO R3):

    Arduiuo uno/mega2560 код 1 (светильник для воды)   /Псевдо/     /* Arduiuo _ 6 видов цветов _ led Белый, синий, желтый, розовый, красный Этот пример кода находится в открытом домене. */   /Укажите имя: Int D1 = 13;/белый Int D2 = 12;/синий Int D3 = 11;/Chartreuse Int D4 = 10;/желтый Int D5 = 9;/розовый Int D6 = 8;/красный   Int GND = 7;/GND Int D11 = 6;/белый Int D12 = 5;/синий Int D13 = 4;/Chartreuse Int D14 = 3;/желтый Int D15 = 2;/розовый Int D16 = 1;/красный     Int i; # Define ms_cnt 200/число задержки в миллисекундах   /Режим настройки запускается один раз при нажатии reset: Настройка пустоты () { /Инициализируйте цифровой контакт как выход. PinMode (D1, выход); PinMode (D2, выход); PinMode (D3, выход); PinMode (D4, выход); PinMode (D5, выход); PinMode (D6, выход);   PinMode (D11, выход); PinMode (D12, выход); PinMode (D13, выход); PinMode (D14, выход); PinMode (D15, выход); PinMode (D16, выход); PinMode (GND, OUTPUT); DigitalWrite (GND, LOW); }     /Петля повторяется снова и снова навсегда: Пустая петля () {    /Белый светодиодный светильник, чем любой другой цветной светильник s, таким образом, уменьшая яркость Для (i = 0;i< ms_cnt/6;i + +)   { DigitalWrite (D1, HIGH); Задержка (1); DigitalWrite (D1, LOW); Задержка (5);   }    DigitalWrite (D2, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (ms_cnt); /подождите миллисекунды DigitalWrite (D2, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D3, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (ms_cnt); /подождите миллисекунды DigitalWrite (D3, LOW); /выключите светодиодный индикатор, сделав низкое напряжение   DigitalWrite (D4, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (ms_cnt); /подождите миллисекунды DigitalWrite (D4, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D5, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (ms_cnt); /подождите миллисекунды DigitalWrite (D5, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D6, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (ms_cnt); /подождите миллисекунды DigitalWrite (D6, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    /Белый светодиодный светильник, чем любой другой цветной светильник s, таким образом, уменьшая яркость Для (i = 0;i< ms_cnt/6;i + +)   { DigitalWrite (D11, HIGH); Задержка (1); DigitalWrite (D11, LOW); Задержка (5);   }  DigitalWrite (D12, HIGH); Задержка (ms_cnt); DigitalWrite (D12, LOW);    DigitalWrite (D13, HIGH); Задержка (ms_cnt); DigitalWrite (D13, LOW);   DigitalWrite (D14, HIGH); Задержка (ms_cnt); DigitalWrite (D14, LOW);    DigitalWrite (D15, HIGH); Задержка (ms_cnt); DigitalWrite (D15, LOW);    DigitalWrite (D16, HIGH); Задержка (ms_cnt); DigitalWrite (D16, LOW);    }   /Псевдо/      Uno/mega2560 Code 2 (светодиодный светильник)   /Псевдо/ /* Arduiuo _ 6 видов цветов _ led Белый, синий, желтый, розовый, красный Этот пример кода находится в открытом домене. */   /Укажите имя: Int D1 = 13;/белый Int D2 = 12;/синий Int D3 = 11;/Chartreuse Int D4 = 10;/желтый Int D5 = 9;/розовый Int D6 = 8;/красный   Int GND = 7;/GND Int D11 = 6;/белый Int D12 = 5;/синий Int D13 = 4;/Chartreuse Int D14 = 3;/желтый Int D15 = 2;/розовый Int D16 = 1;/красный     Int i; # Define ms_cnt 200/число задержки в миллисекундах   /Режим настройки запускается один раз при нажатии reset: Настройка пустоты () { /Инициализируйте цифровой контакт как выход. PinMode (D1, выход); PinMode (D2, выход); PinMode (D3, выход); PinMode (D4, выход); PinMode (D5, выход); PinMode (D6, выход);   PinMode (D11, выход); PinMode (D12, выход); PinMode (D13, выход); PinMode (D14, выход); PinMode (D15, выход); PinMode (D16, выход); PinMode (GND, OUTPUT); DigitalWrite (GND, LOW); }     /Петля повторяется снова и снова навсегда: Пустая петля () {    /Белый светодиодный светильник, чем любой другой цветной светильник s, таким образом, уменьшая яркость Для (i = 0;i< ms_cnt/6;i + +)   { DigitalWrite (D1, HIGH); DigitalWrite (D11, HIGH); Задержка (1); DigitalWrite (D1, LOW); DigitalWrite (D11, LOW); Задержка (5);   }    DigitalWrite (D2, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) DigitalWrite (D3, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) DigitalWrite (D4, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) DigitalWrite (D5, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) DigitalWrite (D6, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) DigitalWrite (D12, HIGH); DigitalWrite (D13, HIGH); DigitalWrite (D14, HIGH); DigitalWrite (D15, HIGH); DigitalWrite (D16, HIGH);      } /Псевдо/
