Эмулятор ULINK2

MDK4.7 обновление прошивки версии до V2.02

Способ установки для ULINK2

1. Установите информацию в программном обеспечении MDK, первый драйвер ULINK2 автоматически установит драйвер ULINK2 здесь: C: Keil \ ARM \ ULINK (keil-это каталог установки по умолчанию)

2 COM, светодиодный индикатор будет мигать мгновенно при подключении ulink2 к компьютеру

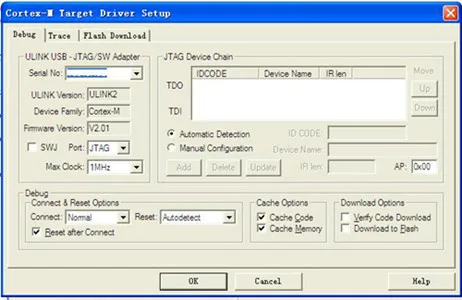

3 настройки не понятны и могут видеть руководство ULINK2: C: Keil \ ARM \ Hlp \ ULNK2.chm (keil установочный каталог по умолчанию)

Клиент 4 Win7, который гармонично использует файлы «run with administrator priviles»/операционная система для доступа к минимуму, перезагрузите компьютер для запуска после службы регистрации MDK

Инструкция по проводке для SWD и SWV

Режим SW: SWCLK, SWD, GND, в общей сложности 3 линии, режим SWV увеличивает SWO (если есть вопрос при загрузке: содержимое missmatch по адресу: 0800005DH (требуется вспышка = FFH = 18H) Это ошибка, подключено к штифту сброса)

Примечание

1 поддержка MDK3.8a, 4.0X, 4.1x, 4,20, 4,21, 4,22, 4,23, 4,50, 4,53, 4,54, 4,60 и новой версии keil обновление программного обеспечения! Пожалуйста, используйте MDK3.8a выше версии

2 Если эмулятор ARM Cortex-M4, лучше всего использовать новейшую MDK4.23 (keil for arm) версию программного обеспечения

Заводская Версия прошивки 1,37, MDK4.22-23 обновленная версия прошивки

1) Функция полностью совместима и легко подключается к последней версии программного обеспечения MDK

2) поддержка обновления прошивки

3) Стабильная производительность без исключений

4) абсолютная гарантия качества

5) JTAG и SW интерфейс часы TCK скорость может достигать 10 МГц (скорость рядом с JLINK V8 12 МГц)

Эмулятор ULINK2 предназначен только для обучения

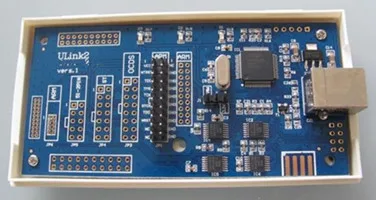

Описание внешнего вида и оборудования

1 ESD protected /500 мА Сменные предохранители/Новые 11 партий ЦП LPC2148

2. Все машинные патчи являются сварочными

3 оболочки на лазерном экране! Четкий почерк

Подробное описание производительности

ULINK2-это новейший эмулятор RealView MDK для ARM company, который является обновленной версией эмулятора ULink. ULINK2 не только имеет все функции эмулятора ULINK, но и увеличил поддержку последовательной отладки (SWD), поддержку задней панели и функции часов в реальном времени. Инженер может комбинировать отладчик RealView MDK и ULINK2 для отладки на целевом оборудовании (on-chip JTAG, SWD и OCDS), Flash programming



Новые особенности ULINK2

Стандартный драйвер USB для Windows, Поддержка plug-and-play ULINK2

Поддержка ARM Cortex-M0,3,4 последовательной отладки

Поддержка чтения и записи памяти, эмуляции терминала и последовательного вывода отладки во время выполнения программы

Поддержка 10-контактный соединительная линия (в том числе Поддержка 20-контактный разъем Соединительный кабель)

Основная функция ULINK2

Интерфейс USB для высокоскоростной загрузки кода пользователя

Зона хранения/вид регистра

Быстрая одношаговая операция

Различные точки останова программы

Программирование вспышки на чипе

Список доставки

1) 1 * эмулятор ULINK2

2) 1 * 20PIN Премиум кабель

3) 1 * USB 2,0 печати линии с экранированный магнитным кольцом 1,5 м

Особенности

ULINK2

Точки останова RAM

Безлимитный

Точки останова ROM (ARM7/9)

2 Макс

Точки останова ROM (Cortex-M3)

8 Макс

Точки останова ROM (μPSD)(Не удается установить во время выполнения)

5 Макс

Точки останова ROM (XC800)

(Не удается установить во время выполнения)

4 Макс

Точки останова ROM (XC166)

4 Макс

Контрольные точки останова(Установка во время выполнения)

√

Точки доступа (ARM7/9)

2 Макс

(Только R/W, со значением)

Точки доступа (Cortex-M3)

4 Макс

(Со значением)

Точки доступа (μPSD)

3 Макс

Точки доступа (XC800)

1 в IDATA max

Точки доступа (XC166)

1 Макс

Агент в режиме реального времени (ARM7/9)

√

Отладка последовательного провода (Cortex-M)

√

Отслеживание данных (Cortex-M3)(Серийный проводник просмотра)

√

Часы JTAG

<= 10 МГц

Память R/W

≥28 КБ/с

Вспышка R/W

≥25 КБ/с

Потоковая передача данных

1 МБ/с.

10-контактный (0,05 ")

(Кортекс соединитель отладки)

√

20-контактный разъем (0,1 ")(Стандартный соединитель JTAG ARM)

√

16-контактный диагностический (0,1 ")(Разъем Infineon OCDS)

√

14-контактный (0,1 ")(Разъем ST μPSD)

√

Диапазон напряжения ввода/вывода

2,7 V-5,5 V

XC800 (8051)

√

Μpsd (8051)

√

XC166/XE166/XC2000

√

LPC950 (8051)

√

ARM7

√

ARM9

√

Cortex-M0

√

Cortex-M1

√

Cortex-M3

√

Cortex-M4

√
