Макетная плата с красным светодиодом для быстрого прототипирования стартовый

Название продукта: 3,3 V 5V 12VБыстрый прототипирование красный светодиодный макет стартовый набор для Arduiuo UNO atmega8 MEGA2560 NANO Pro Mini DUE MCU LoL Shiel raspberry pi

Упаковочный лист:

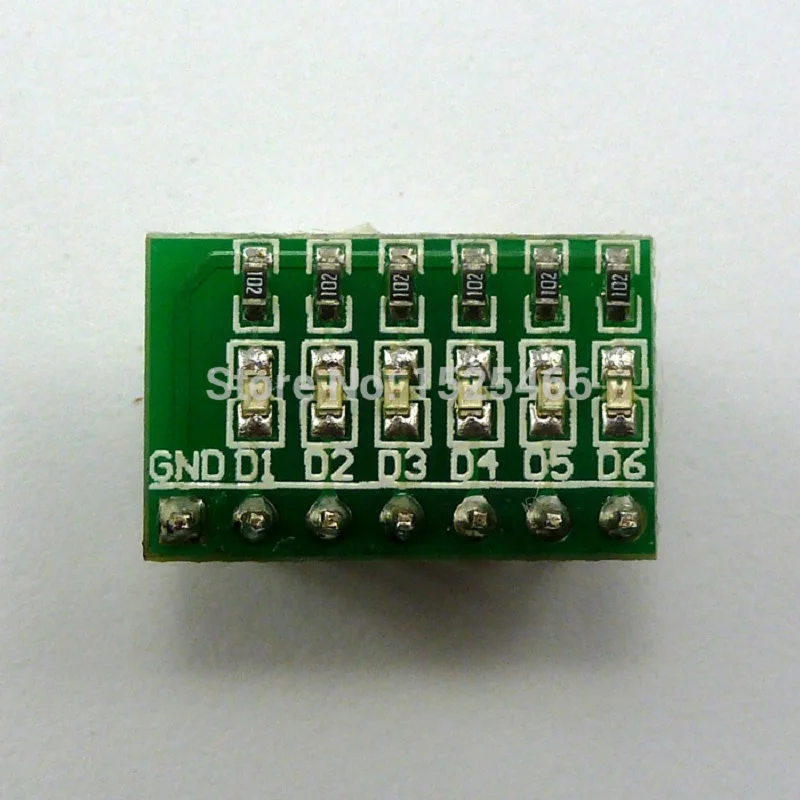

  1 шт 6 битКрасныйСветодиодный совет (Не включает ARDUIUO UNO R3);





Описание:


Может быть вставлен непосредственно вArduiuo uno mega2560Идеально подходит для подключения к вашему Arduiuo UNO Mini Nano Mega2560 макетной плате и т. Д., или другим MCU ( AVR STM32 ARM7 ARM9 ARM10 ARM11 PIC C8051 STC MSP430 FPGA/CPLD и т. д.)       1 6 битКрасныйОбщий анод светодиодов.   2 7 PIN-код 2,54 мм   3 1K ohm ограничительный резистор   4 Питание Напряжение: 3,3-12V;     5 Размер: 17,78 мм x 11,43 мм.

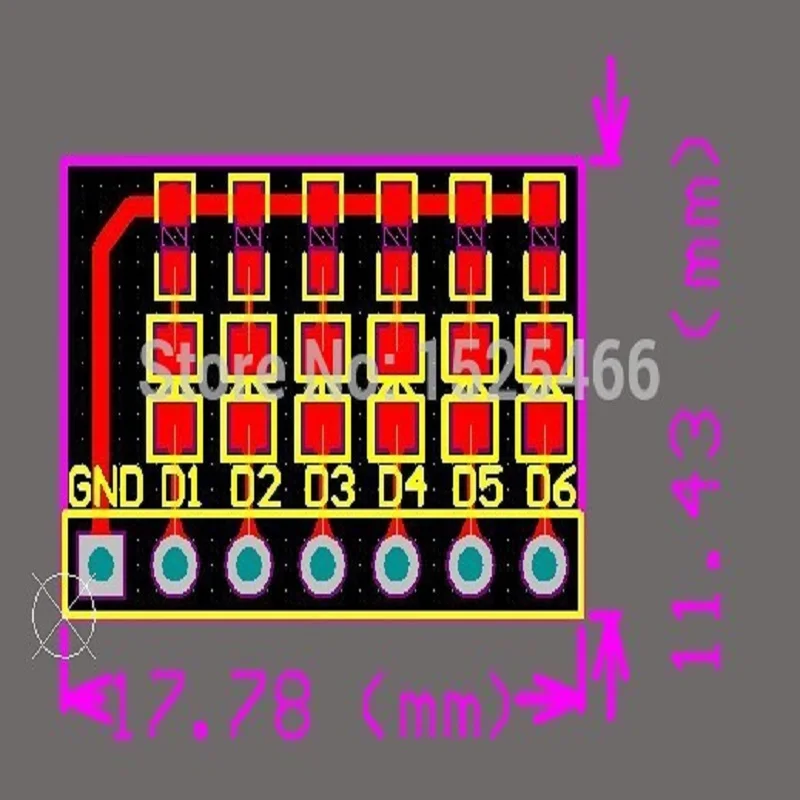

Печатная плата:

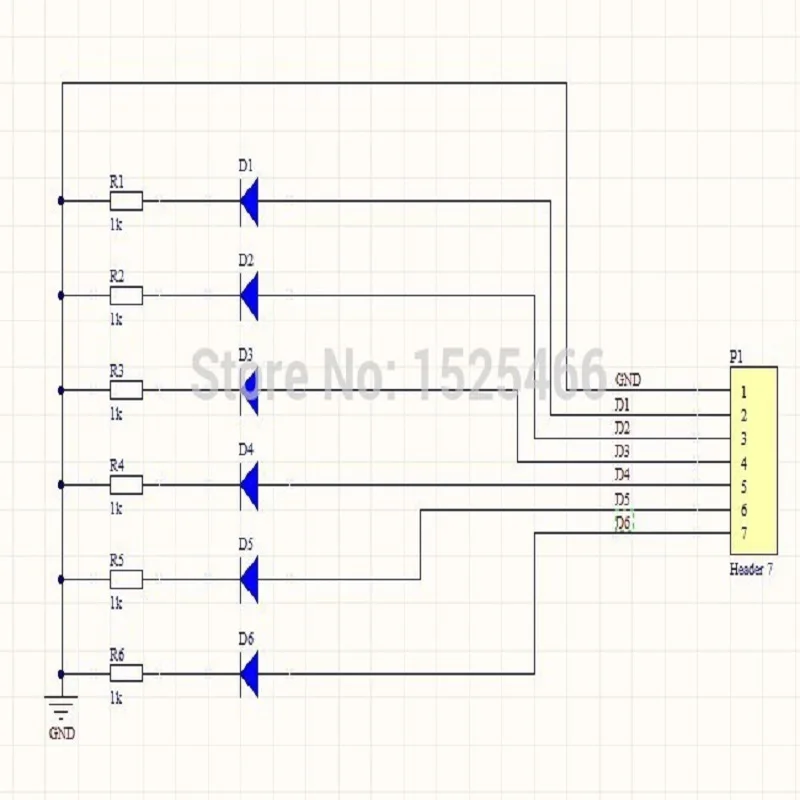

Монтажной схемы:

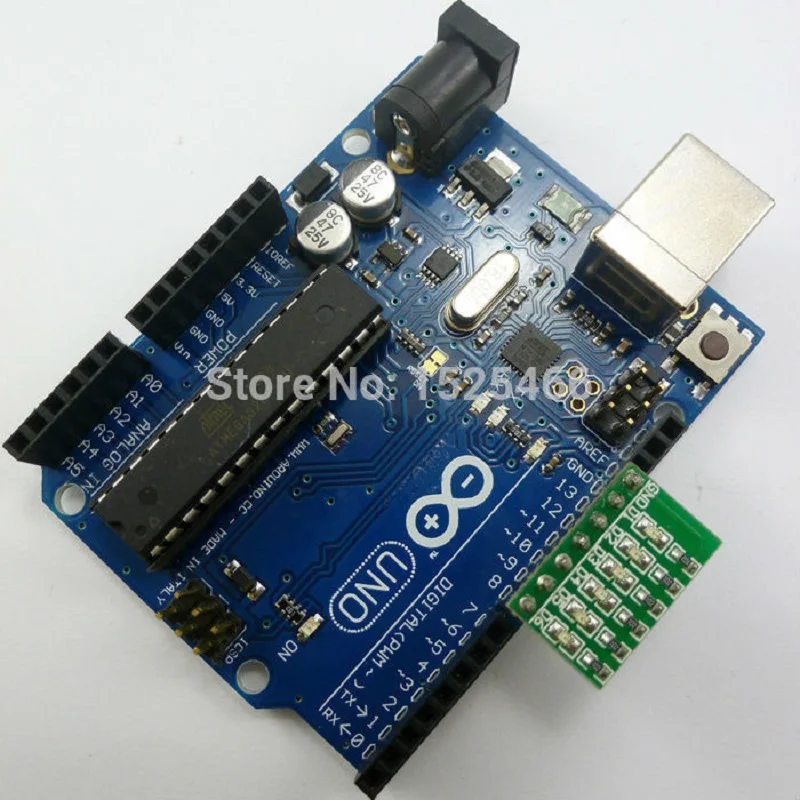

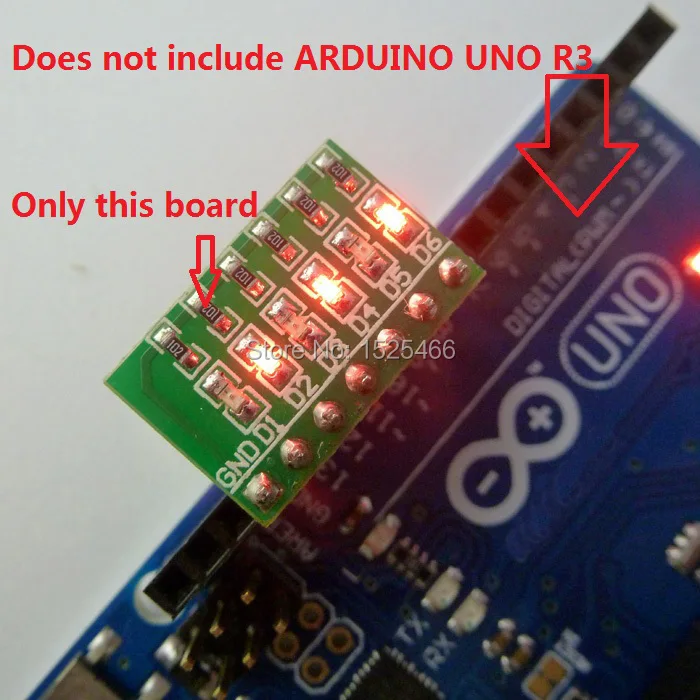

Соединение с arduiuo (Только 6 бит светодиодный щит, не включает ARDUIUO UNO R3):



Монтажной схемы:

Код Arduiuo uno/mega2560   /******************************************************/   /* Arduiuo_6led   Этот пример кода находится в открытом домене. */   /Укажите имя: Int D1 = 13; Int D2 = 12; Int D3 = 11; Int D4 = 10; Int D5 = 9; Int D6 = 8;   /Режим настройки запускается один раз при нажатии reset: Настройка пустоты () { /Инициализируйте цифровой контакт как выход. PinMode (D1, выход); PinMode (D2, выход); PinMode (D3, выход); PinMode (D4, выход); PinMode (D5, выход); PinMode (D6, выход); }   /Петля повторяется снова и снова навсегда: Пустая петля () {    DigitalWrite (D1, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите 200 миллисекунд DigitalWrite (D1, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D2, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D2, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D3, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D3, LOW); /выключите светодиодный индикатор, сделав низкое напряжение   DigitalWrite (D4, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D4, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D5, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D5, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D6, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D6, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    }   /******************************************************/
