100A Солнечный контроллер ЖК-батареи Контроллер заряда 96V солнечная система

Решетки PV панели солнечной энергии контроллер 100A 96V

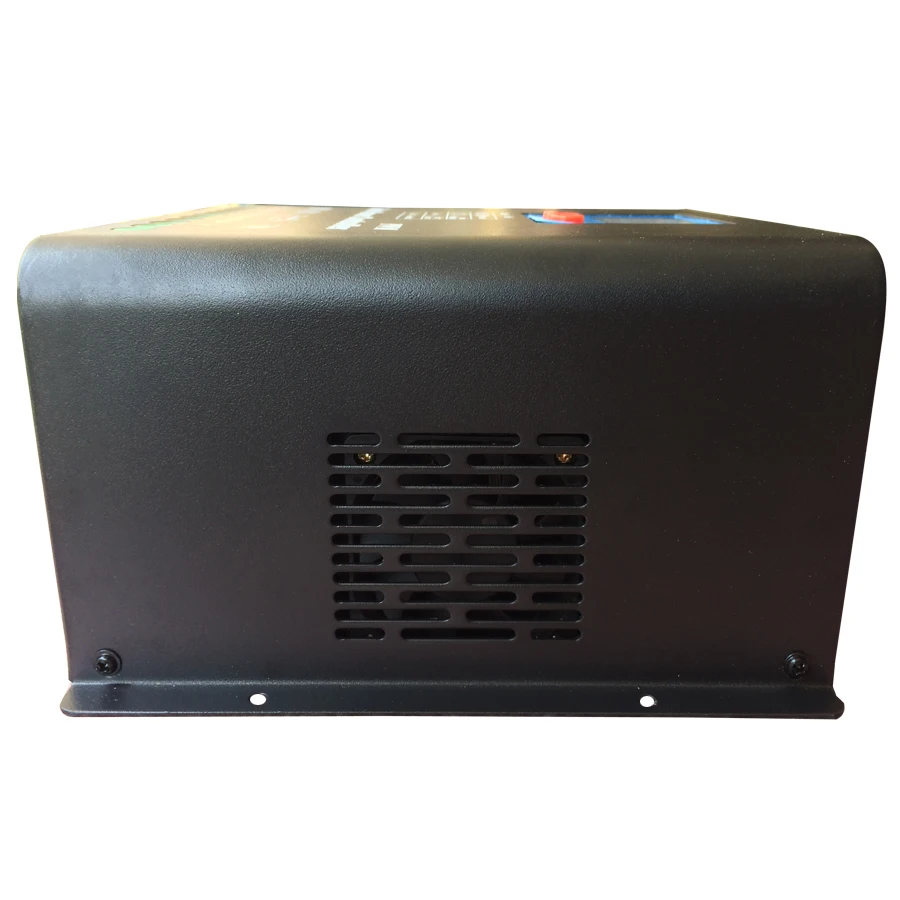

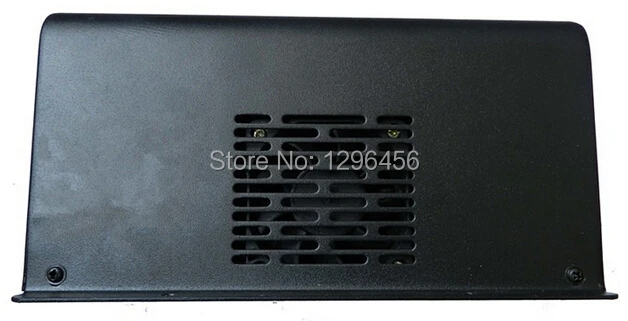

Солнечная система охлаждения с двумя вентиляторами

Обзор продукции

Контроллер подходит для автономной солнечной системы (независимая система),Может автоматически контролировать процесс зарядки и разрядки.Процесс разрядки батареи оптимизирован контроллером, который может продлить срок службы батареи и улучшить производительность системы.Комплексная электронная защита может избежать повреждения контроллера в ошибках установки и сбоях системы.

Основные технические характеристики

1. Двойной MCU дизайн с высокой скоростью и высокой производительностью;

2.Отличная теплоотдача и электромагнитная совместимость;

3.Основная цепь принимает тандемную зарядку PWM, эффективность зарядки на 3%-6% выше, чем без PWM, что может увеличить время работы и сделать систему более продолжительной;

4. Принятие персонажа жидкокристаллического ЖК-дисплея и двухкнопочного интерфейса, полный дисплей меню и операции;

5.Гуманизированный интерфейс обзора, что делает работу более удобной;

6.Используйте силовой MOSFET в качестве переключателя, без каких-либо механических переключателей;

7. Интеллектуальный индикатор заряда батареи удобно позволяет пользователям проверять рабочее состояние аккумулятора;

8.Герметичная свинцово-кислотная, опционально два вида процедуры зарядки аккумулятора;

9. Внешний температурный датчик с высокой точностью компенсации температуры;

10.Настройка параметров-функция защиты от электричества, не нужно повторять настройки, очень удобно использовать;

11.С интуитивно понятным светодиодный дисплеем, который позволяет пользователям легко понять состояние работы солнечной батареи, батареи и нагрузки;

12.С защитой от перезаряда, переразряда, перегрузки, электронной защиты и обратной батареи;

13.Защита от освещения.

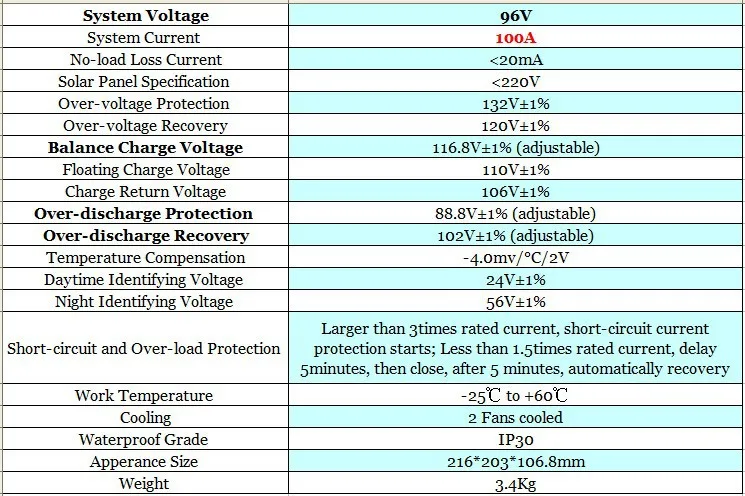

Таблица технических параметров

Отображение подключения и структуры системы

Инструкция по установке

1.Настоятельно и надежно Установите контроллер;

2.Подготовка проводящего провода: рассчитать длину провода, а затем выяснить место установки, убедитесь, что длина провода является разумным, чтобы уменьшить потерю электричества;

3.Сначала Подключите аккумулятор, обратите внимание на анод и катод, чтобы избежать обратного соединения. Светильник индикатора батареи будет работать, если соединение верное, в противном случае, это не будет, но компонент контроллера не будет поврежден;

4.Подключите провод солнечной панели, обратите внимание на анод и катод, чтобы избежать обратного соединения. Если соединение верное, светильник индикатора «CHARGE» будет включаться или мигать через 10 секунд после того, как он будет лежать под солнцем, в противном случае проверьте соединение. Убедитесь, что панель солнечной энергии уложена под солнцем;

5.Подключите нагрузку в конце, обратите внимание на анод и катод, чтобы избежать обратного соединения. При обратном подключении Светодиодная лампа может быть повреждена;

6.Максимальный диапазон диаметра провода контроллера: 20-2AWG (0,5 мм2-33,6 мм2).
