Шаговый двигатель с ЧПУ Nema23 56 мм 165 унции 128 А и драйвер двигателя 40 в микрошаг|driver

Шаговый двигатель с ЧПУ Nema23 56 мм 165 унции 128 А и драйвер двигателя 40 в микрошаг|driver

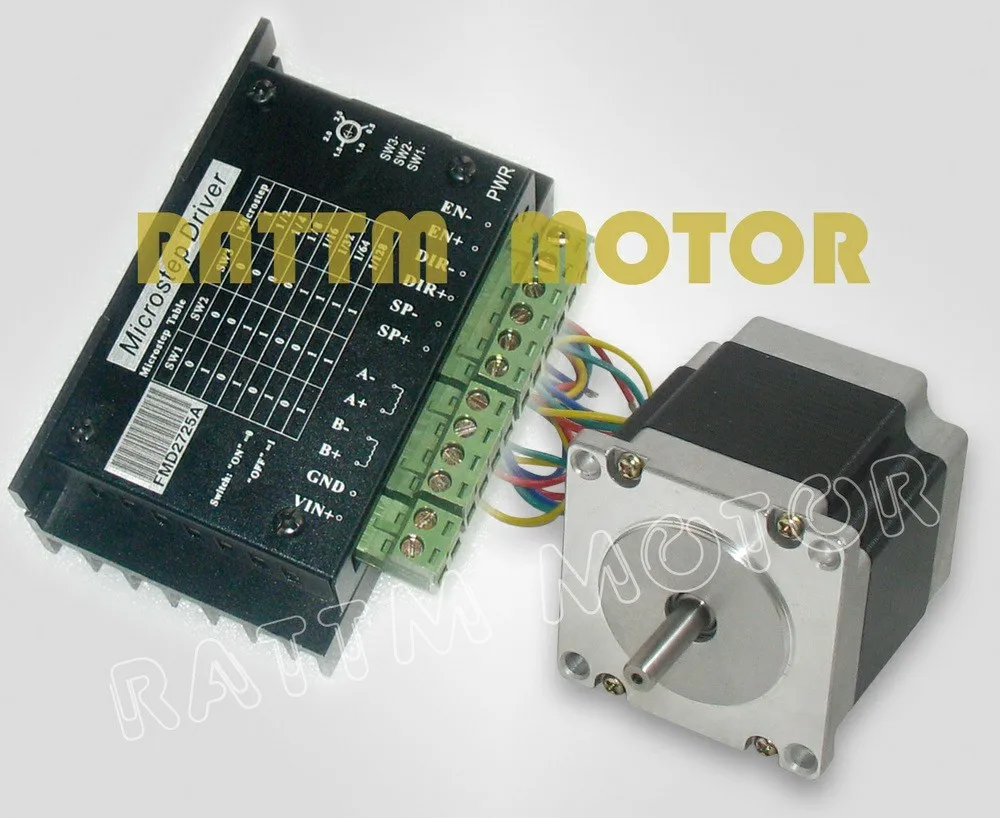

Посылка включает:

· 1 x Драйвер шагового двигателя FMD2725A

· 1 шаговый двигатель 23HS6403

· Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

Драйвер шагового двигателя FMD2725A

1. Краткое описание

FMD2725A использует THB7128 чипов производства Японии Sanyo, после того, как несколько оптимизация высокое подразделение R & D и производства 2-фазный шаговый двигатель привода, подходит для езды на велосипеде малых и средних фазного тока меньше, чем 2.5A 2-фазный или 4-фазный гибридный шаговый двигатель. В связи с внедрением новой биполярной технологии постоянного тока измельчителя, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Функция сегментации повышает точность работы шагового двигателя, уменьшает вибрации и снижение уровня шума.

2, особенности

1. Высокая производительность, низкая цена.

2. Биполярный режим постоянного тока.

3. Напряжение источника питания от 12 до 40 В постоянного тока.

4. Высокая скорость оптопары сигнала изоляции вход.

Частота измельчения 5,20 кГц.

6. Деление точности 1, 2, 4, 8, 16, 32, 64128 опционально.

7. Электрический входной сигнал совместим с TTL.

8. Стационарный ток автоматически уменьшается наполовину.

9. Конструкция формы удобна для установки.

10. Максимальный ток привода 2.5A.

11. Привод каких-либо 2.5A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель.

3, приложения

Подходит для различных малых и средних средств автоматизации оборудования и инструментов, например: небольшой гравировальный станок, SMT машина и т. Д.

 4, проводка определена

Интерфейс слабого сигнала

Сильный порт подключения

Примечание: Этот накопитель не содержит цепи анти-интерполяции, поэтому невходной положительный и отрицательный источник питания вверх дном! В противном случае это повредит накопитель!

5, электрические характеристики

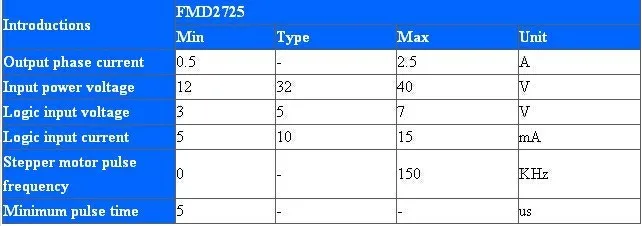

Электрические характеристики (T = 25 ° C)

6. Использование окружающей средыИ параметры

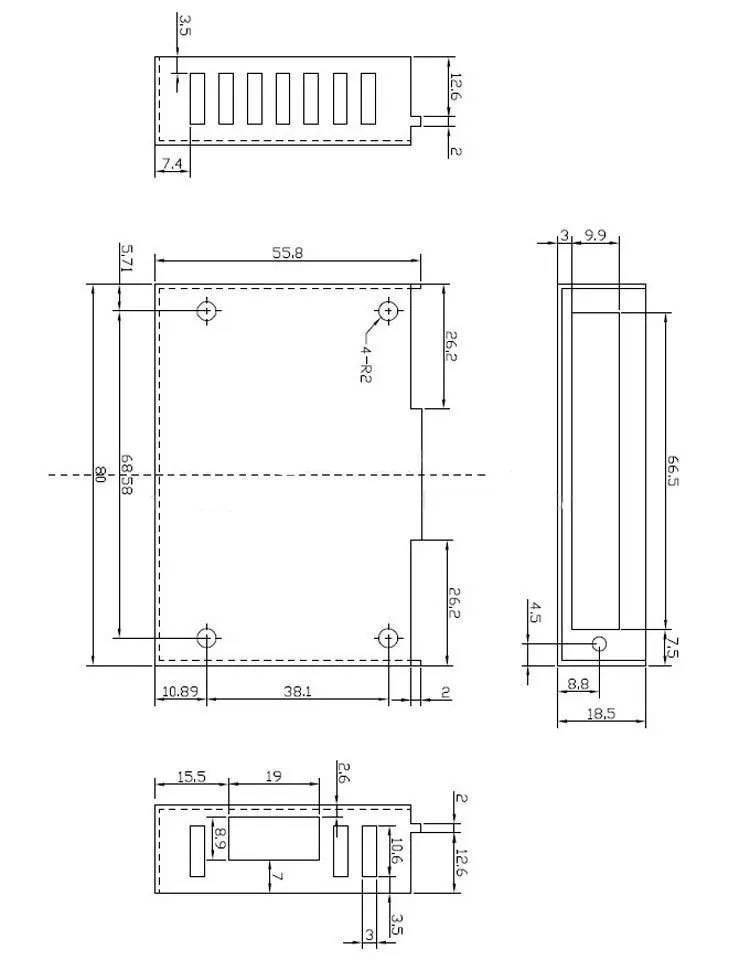

7, механический Размер установки

8, источник питания

Напряжение питания может нормально работать между DC12V-40V, драйвер FMD2725 может использовать обычный выключатель питания постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, емкость желательна 2000U до 5000U. Примечание. Гребень пульсации напряжения не превышает 40 В. Рекомендуется использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сети над диапазоном напряжения привода.

Примечание:

1. Проводка должна обратить внимание на мощность положительного и отрицательного не быть изменена;

2. Для снижения затрат, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и обратить внимание на охлаждение.

 9, Настройки переключателя DIP

10, Настройка тока

 См. Чехол с схемой шелкографии, сила тока по часовой стрелке увеличивается, максимальный 2,5a, ток против часовой стрелки уменьшается, минимум 0,5a.

 11, схема проводки двигателя, драйвера и контроллера

12, электропроводка

В FMD2725A водитель может управлять всеми фазный ток ниже 2.5A 4 провода, 6 проводов или 8-жильный 2-фазный/4-фазами, приводятся ниже 4-проводной, 6-провода, 8 провод шаговый двигатель подключения:

13, соответствие привода и двигателя

FMD2725A водитель может управлять отечественных и зарубежных производителей 2-фазный или 4-фазный мотор, для того, чтобы получить всю исчерпывающую информацию, вождение, необходимо выбрать разумное питающее напряжение и ток установка. Напряжение питания определяет уровень высокоскоростной производительности двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.

Выбранное напряжение питания

Вообще говоря, чем выше напряжение питания, тем выше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой вид, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но также в работе высокого давления, низкой вибрации скорости.

Настройка выходного тока

Для того же двигателя, чем больше Настройка тока, тем выше скорость, токовый двигатель и больше тепла. Таким образом, при нормальных обстоятельствах ток устанавливается для обеспечения долгосрочной работы, теплой, но не перегрева числовой работы.

Примечание:Настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, вы должны уменьшить настройки тока. Если Настройка тока двигателя, выходной крутящий момент двигателя недостаточен, пожалуйста, улучшите условия рассеивания тепла, убедитесь, что двигатель и привод не являются горячими.

2. Шаговый двигатель

Общая Спецификация:

Точность угла шага: + - 5% (полный шаг, не нагрузка)

Точность сопротивления: + - 10%

Точность Индуктивности: + - 20%

Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)

Температура окружающей среды ----------- 20deg ---- + 50deg

Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока

Прочность изоляции -------- 500VAC в течение одной минуты

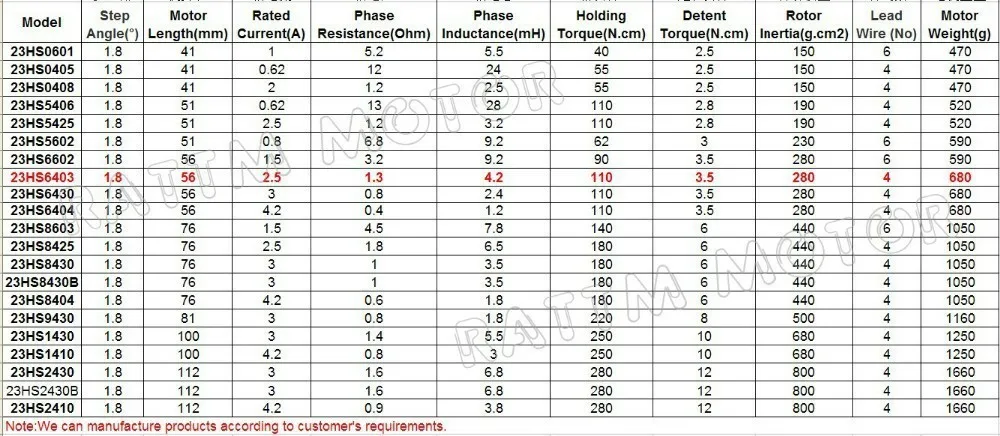

Технический паспорт (23HS6403, 6,35 мм диаметр вала, 165oz-in или 11 кг. См удерживающий момент)

Рисунок:

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-
