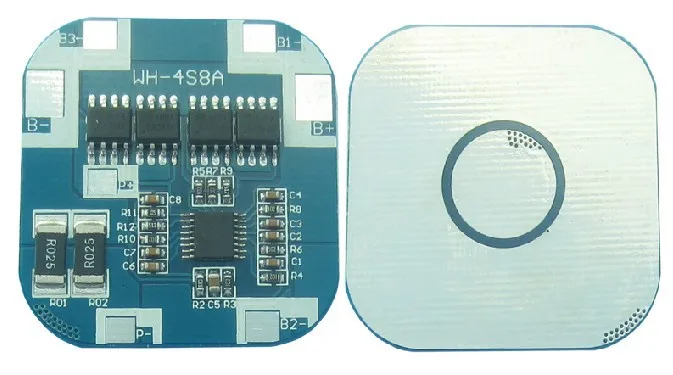

Защитная плата для 4 упаковок 14 В 8 в 16 18650 литий-ионная литиевая батарея зарядное

Особенности:

Защитная пластина используется японская seiko литиевая полимерная аккумуляторная батарея защита IC/AO MOS tube

Встроенная высокоточная схема обнаружения напряжения; Подсоединены к выводы зарядного устройства с помощью устройства высокого давления; Встроенная три цепи обнаружения перегрузки по току Через трубку MOS можно управлять зарядкой и разрядкой аккумулятора Низкое потребление тока.



Применение

4 упаковки литий-никелевого марганцевого кобальта 18650, литий-кобальтовой кислоты, литий-ионная аккумуляторная батарея марганцевой кислоты; 4 упаковки литий-полимерных аккумуляторов   Параметр

Нет

Тестовый проект

Стандарт

1

Стабилизатор напряжения

Напряжение при зарядке

DC: 18 в CC/CV max 20 в

Одиночные сотовые балансировки напряжения



2

В настоящее время

Одиночные сотовые балансировки ток



Одиночные сотовые потребление curren

≤10ua

Макс ток непрерывного разряда

7.3A

3

Защита от перезарядки

При зарядке испытательное напряжение

4,325 В ± 0,025 в

Время задержки обнаружения зарядки

0,5-1,5 S

При зарядке восстановления напряжения

4.075V ± 0,025 V

4

Защита от разрядки

Защита от разрядки испытательное напряжение

2.7V ± 0,05 V

Время задержки обнаружения разрядки

100 ms

Защита от разрядки восстановления напряжения

3.0V ± 0,1 V

5

Защита от перегрузки по току

Напряжение обнаружения перегрузки по току

200mv±25mv

Ток обнаружения перегрузки по току

16a±1a

Время задержки обнаружения перегрузки по току

10 мс

Восстановление государства

Автоматическое восстановление

6

Защита от короткого замыкания

Состояние испытания

Наружная защита от короткого замыкания

Обнаружения задержка выключения

≤600us

Восстановление государства

Автоматическое восстановление

7

Внутреннее сопротивление

Схема защиты (MOSPET)

≤9. 7mом

8

Температура

Диапазон рабочих температур

-40 ~ + 52°C

Диапазон температуры хранения

-40 ~ + 125°C

9

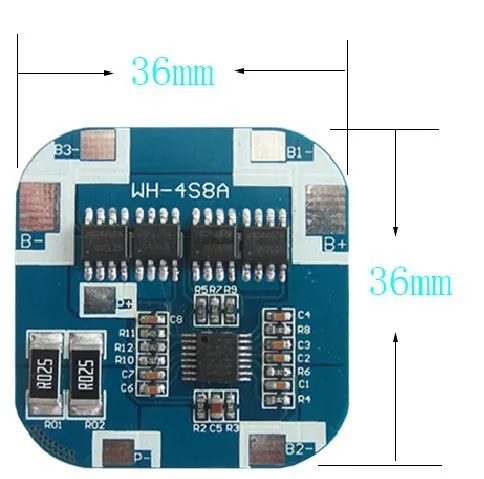

Размер печатной платы (Д * Ш * В)

50*16*2,6 мм

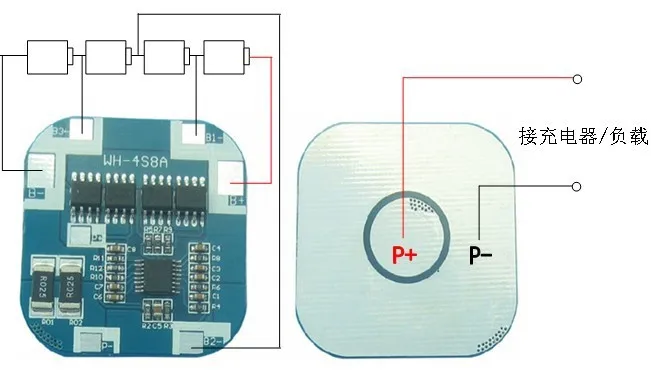

Схема подключения

B +:Батарея V + Положительный B3-: 1-я батарея V-отрицательная и 2-я батарея V + положительная B2-: 2-я батарея V-отрицательная и 3-я батарея V + положительная В1-: 3-я батарея V-отрицательная и 4-я батарея V + положительная B-: 4-я батарея V-отрицательная P +: выход/зарядка V + P-: выход/зарядка V-

Обратите внимание

Обратите внимание, что входное и выходное напряжение, а также условия нагрузки, поэтому плата защиты питания не превышает допустимые характеристики энергопотребления. Ситуация может возникнуть при подключении батареи не может быть разряжена.В этом случае подключение зарядного устройства может быть восстановлено в нормальном рабочем состоянии. При перезарядке и перезарядке батареи будут смешиваться с перезарядкой и переразрядкой состояния, не будут заряжаться и разряжаться Плата защиты, хотя встроенная схема защиты ESD, но, пожалуйста, не применяйте электростатическую защиту от разрядки, производительность цепи защиты над защитной платой
