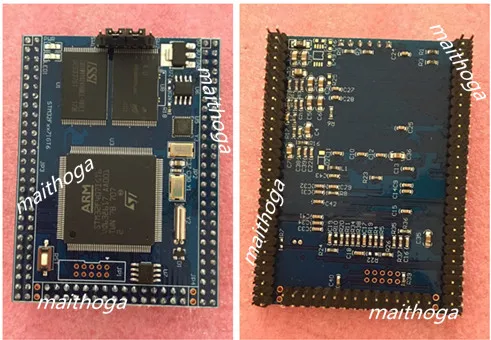

ARM Corte-M4 Core Board STM32F407IGT6

Процессор параметры

• Проводник: ARM 32 бит Cortex™-M4 Процессор с FPU, адаптивный в режиме реального времени ускоритель (арт ускоритель™), что позволяет 0

-Режим ожидания от флэш-памяти, частота до 168 МГц, блок защиты памяти, 210 DMIPS/1,25

DMIPS/MHz (Dhrystone 2,1) и инструкции DSP

• Воспоминания

• До 1 Мбайт флэш-памяти

• До 192 + 4 Кбайт оперативной памяти S, включая 64-кбайт оперативной памяти CCM (ядро вместе с памятью)

• Гибкий статический контроллер памяти поддерживает компактную вспышку, SRAM, PSRAM, NOR и NAND memories

• Параллельный ЖК-интерфейс, 8080/6800 режимов

• Часы, сброс и управление поставками

• 1,8 V до 3,6 V прикладной поставки и ввода/вывода

• POR, PDR, PVD и BOR

• Кристаллический осциллятор 4-26 МГц

• Внутренний 16 МГц с заводской отделкой RC (1% точность)

• Осциллятор 32 кГц для RTC с калибровкой

• Внутренний 32 кГц RC с калибровкой

• Режим сна, остановки и ожидания

• VBATsupply для RTC, 20 × 32 бит резервных регистров + Дополнительно 4 КБ резервного копирования SRAM

• 3 × 12-bit, 2,4 Мбит/с аналого-цифровые преобразователи: до 24 каналов и 7,2 Мбит/с в тройной interleaved режим

• 2 × 12-bit D/A постоянного тока в постоянный преобразователи

• Общего назначения DMA: 16-поток DMA контроллер с FIFOs и взрыв поддержка

• До 17 таймеров: до двенадцати 16-бит и два 32-бит таймеры до 168 МГц, каждый с 4 IC/OC/PWM или счетчиком импульсов и квадратичным (инкрементным) входом кодера

• Режим отладки

• Последовательная Проводная отладка (SWD) и JTAG интерфейсы

• Cortex-M4 Встроенная микросхема Macrocell™

• До 140 портов ввода/вывода с возможностью прерывания

• До 136 быстрых I/Os до 84 МГц

• До 138 5 V-I/Os

• До 15 интерфейсов связи

• До 3 × интерфейсов I2C (SMBus/PMBus)

• До 4-х никель-металл-модулей usart/2 UART (10,5 Мбит/с, ISO 7816 интерфейс, LIN, IrDA, модем управления)

• Не более чем на 3 SPI (37,5 Мбит/с), 2 с muxed дуплексный I2S для того чтобы достигнуть аудио точности класса через внутренний аудио PLL или внешние часы

• 2 × CAN Интерфейса (2.0B активный)

• Интерфейс SDIO

• Расширенное подключение • высокоскоростное устройство USB 2,0/хост-контроллер/OTG с функцией on-chip PHY

• Высокоскоростное/полноскоростное устройство USB 2,0/хост-контроллер/OTG с выделенным DMA, на чипе, полной скоростью PHY и ULPI

• 10/100 Ethernet MAC с выделенным DMA: Поддержка оборудования IEEE 1588v2, MII/RMII

• 8 до 14 бит параллельный интерфейс камеры до 54 Мбит/с

• Генератор случайных чисел

• CRC расчет блок

• Уникальный идентификатор 96 бит

• RTC: точность подсекунд, аппаратный календарь

Макетная плата аппаратная конфигурация

1) 16M бит высокоскоростная асинхронная CMOS статическая RAM

2) 4G бит NAND Flash

3) IIC EEPROM

Функция Описание
1. С функцией сервера веб-страницы HTTP, можно просматривать изображение через веб-страницу, функции сетевой камеры
2 Full speed USB интерфейс может читать U диск, высокая скорость USB интерфейс, связанный с компьютером и 3,2 дюймов сенсорный экран вместе, чтобы достичь удобный емкостный Мини-стилус, служащий также в сенсорной панели
3 аудио можно воспроизводить в формате WAV sd-карты, аудио файлы (плюс модуль записи) можно записывать голосовые файлы на sd-карту
4 изображения можно собрать с помощью сжатой камеры, чтобы сохранить файл формата JPEG или BMP на sd-карту
5 просмотрите файл изображения, хранящийся на sd-карте

Пример программы характеристики
1 операционная система
RTX--V4.20 (Keil операционная система)
Бесплатная RTOS--V7.1.1
C/OS-II--V2.86
RT-Thread - V1.1.0
2 файловая система
RL-Flash FS--V4.22 (Keil файловая система, Поддержка FAT12, FAT16 и FAT32 файловая система может использоваться в sd-карте, Nand Flash, U disk, обеспечивает функцию управления блоком Nand Flash)
Fatfs -- R0.08a
3 сетевой протокол стек
RL-TCPnet -- V4.23 (стек протокола Keil network)
Lwip -- V1.3.2
4 Графика библиотеки
Новая версия C/GUI emWin -- V5.12
STM32 Встроенная GUI библиотека -- V2.1.0; ST релиз встроенной графической библиотеки GUI
C/GUI-emWin (старая версия) с исходным кодом
5 JPEG КОДЕК: Libjpeg -- v8d
6 USB
RL-USB--V4.22; Keil поставляется со стеком протокола USB, поддержкой ADC, CDC, HID, классом MSC от оборудования, основным контроллером, поддерживающим HID и MSC
Usb-хост-устройство Lib-V2.1.0; stack протокола ST USB, поддержка ADC, CDC, HID, MSC, DFU класса от оборудования, основной контроллер поддерживает HID и MSC

Отгрузочная ведомость

1 * основная плата STM32F407IGT6
