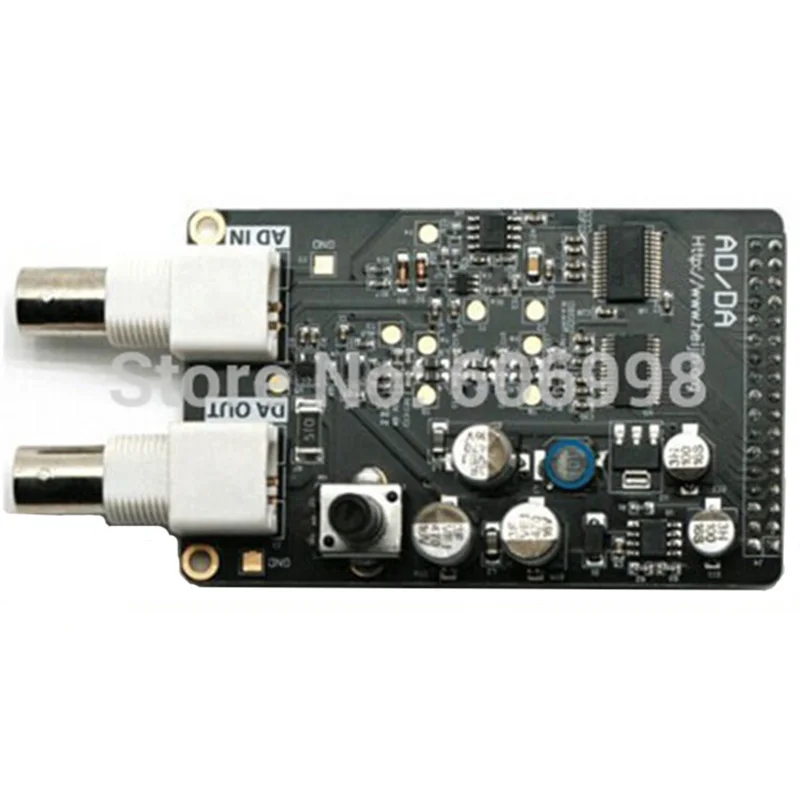

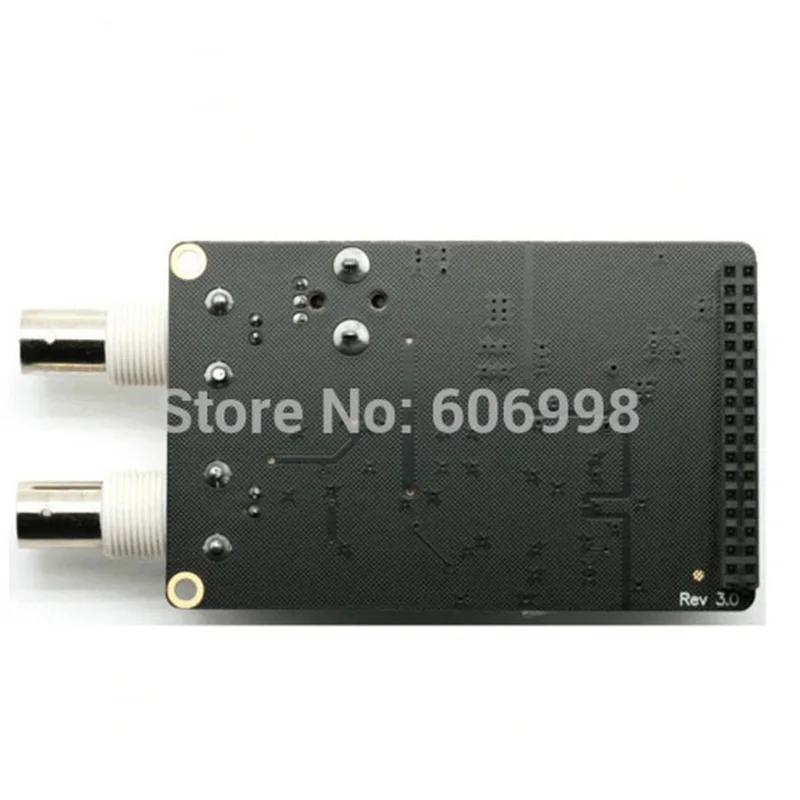

Высокая скорость AD/DA модуль соответствия FPGA Черное золото макетная плата

Описание:

Цифро-аналоговый преобразователь (DA) цепи:

Схема DA состоит из высокоскоростного чипа DA,7-С цельюrBathurst Фильтр низких частот, амплитуда

Регулирующая цепь и выходной интерфейс сигнала.

Высокоскоростной чип DA мы используем AD9708. AD9708-это 8 бит, 125 MSPS

Чип преобразования DA, встроенное Опорное напряжение 1,2 в, дифференциальный ток на выходе. Внутренняя структура схемы как показано ниже:

После AD9708 чип дифференциального выхода, для предотвращения помех, подключенных в цепи7-С цельюrBathurstФильтр низких частот, полоса пропускания 40 МГц, частотная характеристика как показано ниже:

Параметры фильтра как показано ниже:

После фильтров, мы используем 2 части высокой производительности 145 МГц полосы пропускания операционный усилитель AD8056, понимаем разницу вариационного одиночного конца, и амплитудную регулировку и другие функции, таким образом, производительность всей схемы была улучшена в наибольшей степени. Диапазон регулирования, используется потенциометр 5 к, диапазон выходного конца составляет-5 В ~ 5 В (10Vpp).

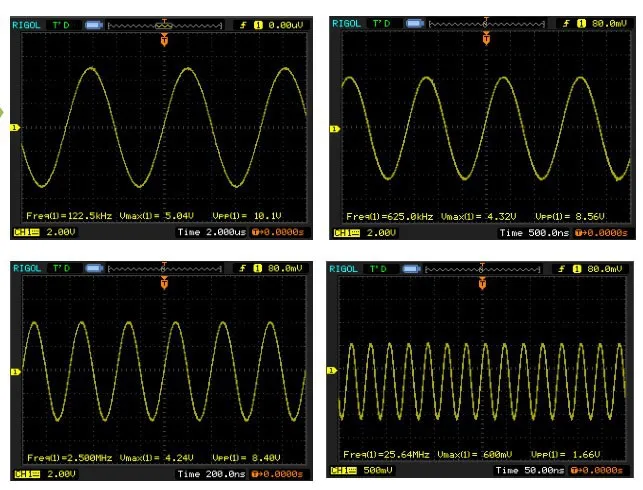

Отображение сигнала:

Аналого-цифровой преобразователь (AD) схема:

Добавить цепь состоит из высокоскоростной AD чип, затухание цепи и входной интерфейс сигнала

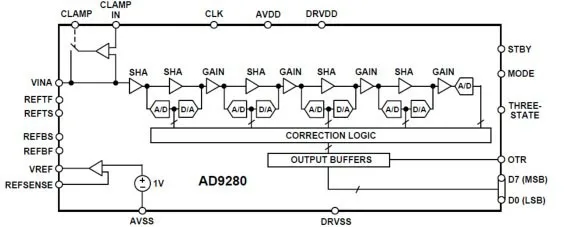

Высокоскоростной AD чип, который мы используем,-это чип AD9280 8 бит и максимальная частота дискретизации 32 MSPS, предложенная AD. Внутренняя структура показана ниже:

Согласно следующей конфигурации, мы будемКомплект AD Диапазон входного напряжения до: 0 V ~ 2 V:

Перед сигналом в AD чип, мы используем кусок чипа AD8056 для создания схемы затухания, входной диапазон интерфейса составляет-5В ~ + 5 В (10Vpp). Затухание после, входной диапазон для удовлетворения входного диапазона AD чипа

(0 ~ 2 в). Формула преобразования выглядит следующим образом:

Когда входной сигнал vin= 5 (V), вход сигнала на Vad = 2 AD (V);

Когда входной сигнал vin=-5 (V), вход сигнала на Vad = 0 AD (V);

Посылка включает в себя:

2 * высокоскоростной модуль AD/DA
