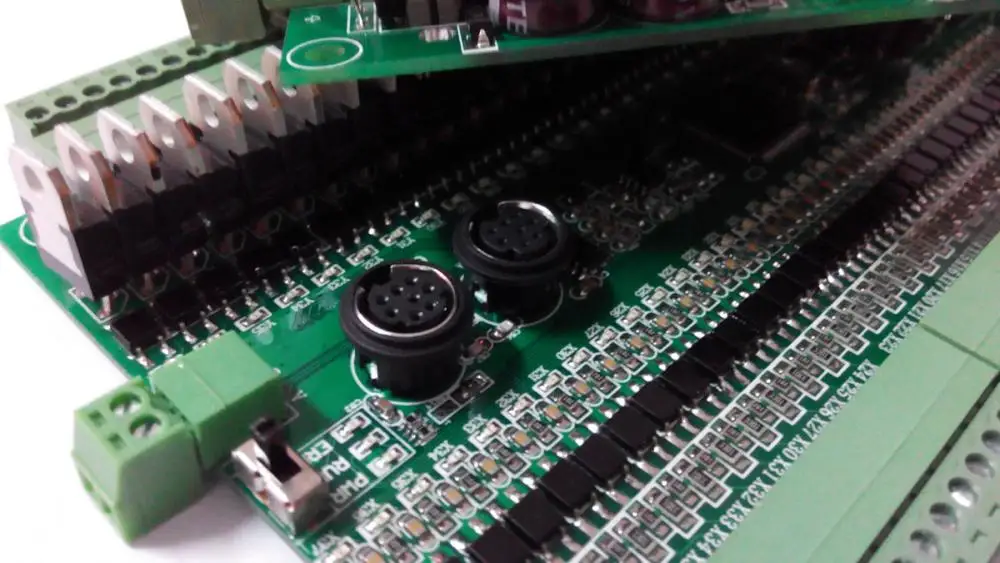

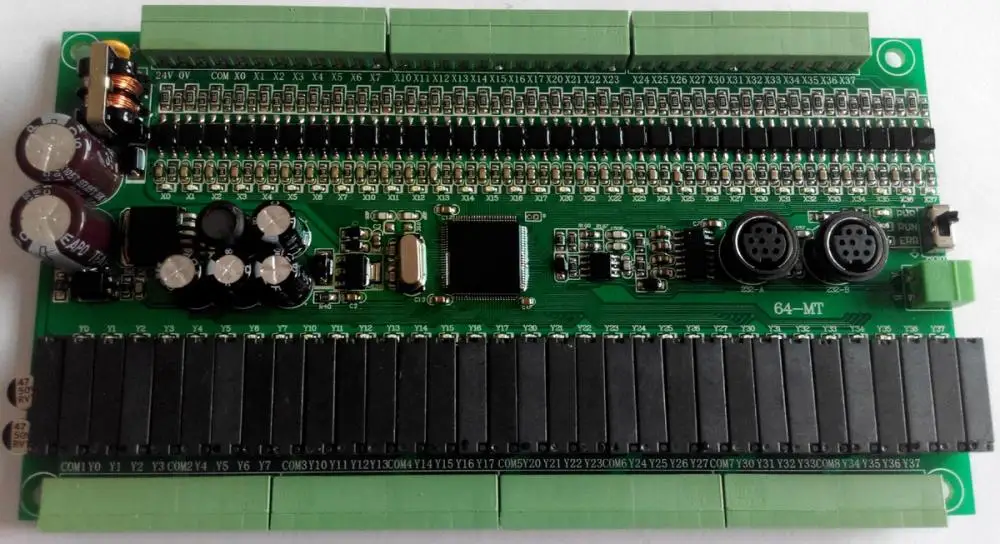

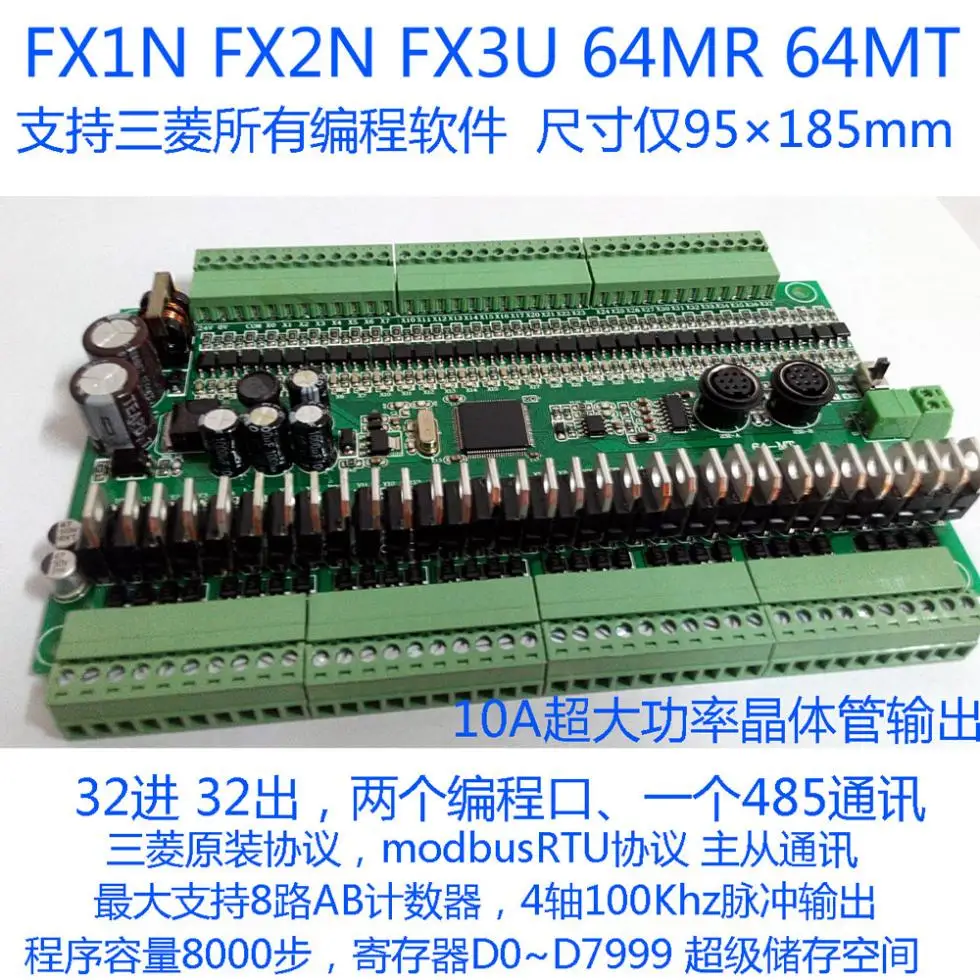

Плата FX1N FX2N 64MR 64MT для Mitsubishi PLC 32/32 I/O RS485 modbus связи 4 осевой импульсный AB



FX1N(2N)-64MR или FX1N(2N)-64MT, пожалуйста, выберите. (По умолчанию fx2n)

Особенности:

1, максимальная поддержка 4-осевой с импульсным выходом, максимальная частота до 150 кГц.

2, два порта для загрузки связи, один порт связи RS485, поддержка протокола Mitsubishi и протокола modbus master-slave.

3. PLC поддерживает запись, загрузку, мониторинг, запись во время работы, очистку памяти и другие функции.

4, по умолчанию 2 счетчика кодировщика AB.

5 , D0 ~ D7999 всего 8000 D регистров. Все можно установить в качестве холдинга.

Другое Особенности:

1, Поддержка Mitsubishi plc ПК программное обеспечение для программирования GX разработчика или GX усилительный насос Works2, 24V источника питания высокого напряжения и защита от низкого напряжения Защита от короткого замыкания, чтобы предотвратить несчастные случаи. RS485 коммуникационный порт с защитой от освещения.

2. Порт загрузки: RS232 Delta или Xinje кабель связи, или для подключения HMI;

3, Коммуникационные порты: RS485 коммуникационный порт поддерживает прямое соединение Mitsubishi или MODBUS. Автоматическая идентификация протокола, не требуется программное обеспечение для преобразования.

4, MODBUS master: Mitsubishi plc оптимизировал функции связи оригинала [RS ] . Клиентам нужно только ввести номер кода функции modbus и прочитать данные, вы можете автоматизировать обмен данными modbus master. Простых в использовании.

5, высокоскоростной счетчик: X0 ~ X7 всего семь счетчиков, всего 8 каналов, максимальная поддержка 100K, поддержка AB count, самый большой 50K, поддержка двух каналов;

6. Поддерживает все инструкции по прерыванию Mitsubishi и высокоскоростную инструкцию по прерыванию счетчика, инструкции по прерыванию AB;



Ресурсы продукта:ПроектПроизводительностьОперативный УправлениеРежим циклической работы программы хранения (выделенный LST), инструкция по прерываниюВход и контроль выходного сигналаПакетный режим, команда обновления входного и выходного сигнала, функция захвата импульсаПрограммирование ЯзыкРелейная лестница соответствует +Память программыЕмкость программыВстроенная флэш-память 16kДополнительные местаМожет быть продленТипы инструкцииИнструкция по порядку \ инструкции по ступенямИнструкция по порядку 27, инструкция по ступеням 2Применение инструкции89 видов 167Скорость обработкиОсновные инструкции0,2 ~ 0.5us/ДирективаПрименение инструкции50us/ИнструкцияВход и выходыВход точекМаксимальная X0 ~ X37 32-точечный вводВыход точекМаксимальная Y0 ~ Y37 32-точечный вводВнутренний регистрОбщего назначенияM0 ~ M383 384 точекХолдингM384 ~ M1535 1152 точекСпециального назначенияM8000 ~ M8255 256 точекРегистратор состояния (м)Исходное состояниеS0 ~ S9 10Общего назначенияS10 ~ S127 118 точекХолдингS128 ~ S999 872 точекЗадержка съемки таймером (T)100msT0 ~ T199 200 точек (0,1 до 3,276.7 секунд)10 мсT200 ~ T245 46 точек (0,01 до 327,67 секунд)1 мс кумулятивный (поддерживать)T246 ~ T249 4 точки (от 0,001 до 32,767 секунд)100 мс кумулятивный (поддерживать)T250 ~ T255 6 точек (0,1 до 3,276.7 секунд)Счетчик (с)16 подсчитывая Количество РежимC0 ~ C15 16 точек (от 0 до 32767 раз)16 в режиме подсчета (сохранить)C16 ~ C199 184 точек (от 0 до 32767 раз)32 двухсторонние с высокой скоростьюC200 ~ C219 20 точек (от 0 до 32767 раз)32 двухсторонние высокоскоростные (для сохранения)C220 ~ C234 15 точек (от 0 до 32767 раз)32 двухсторонний высокоскоростной подсчет (хранение)C235 ~ C355 в соответствии с инструкциями по использованию высокоскоростного счетчикаРегистр данных (D)16 регистров общего назначенияD0 ~ D127 128 точек16 регистр удерживанияD128 ~ D7999 7872 точекФайл регистрD1000 ~ D7999 7000 точка к файлу путем настройки регистра16 специальный регистрD8000 ~ D8255 256 точек16 индекс регистрV0 ~ V7, Z0 ~ Z7 16Указатель (P \ I)JAMP, вызов ветки сP0 ~ P127 128 точекПрерывание ввода, прерывание таймераI0 ~ I5 6Вложенные (N)МастерN0 ~ N7 8Постоянный (K \ H)10 шестигранных констант (к)16: от-32768 до + 3276732: 2147483648 ~ + 2147483647Шестигранная постоянная (H)16 : 0 ~ FFFF32 : 0 ~ ffffff
