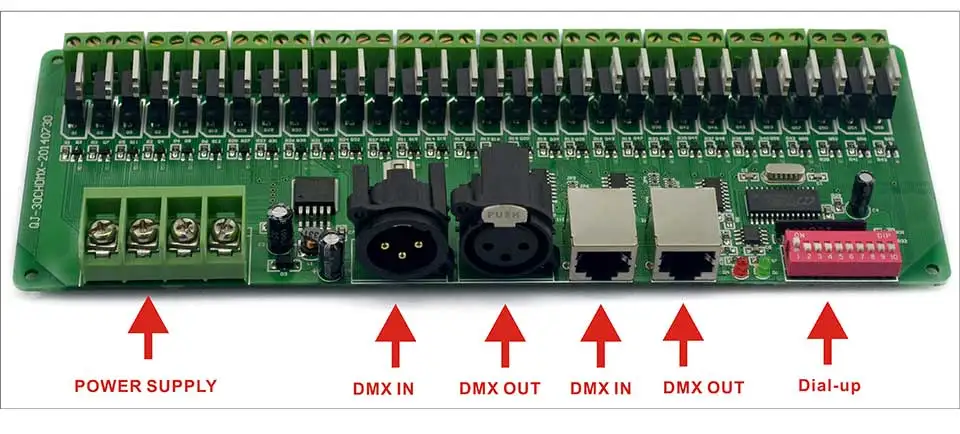

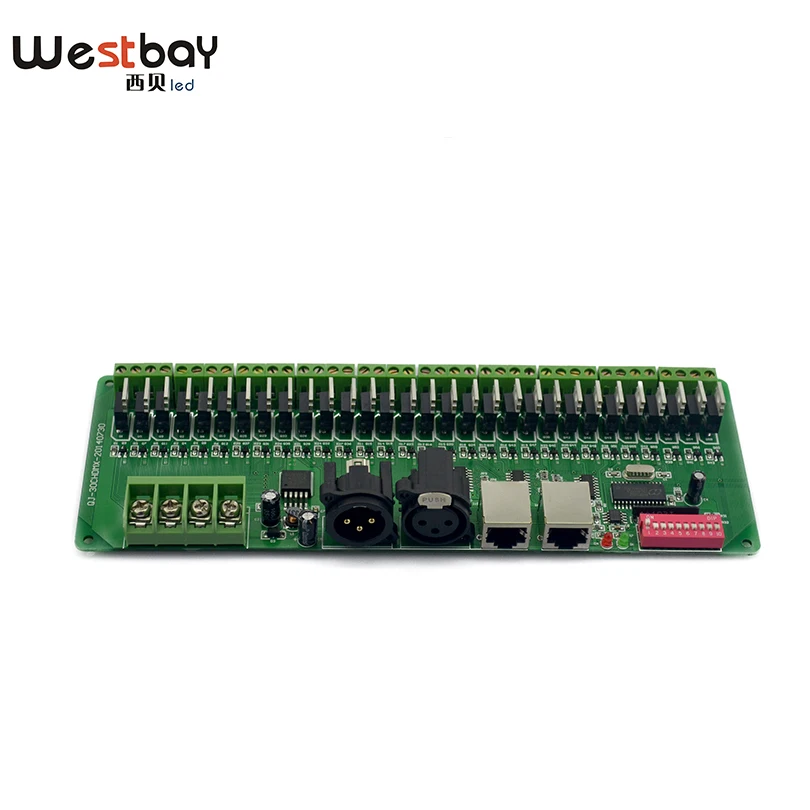

Легкий DMX 30CH LED RGB контроллер, декодер и светодиодный dmx драйвер

Добро пожаловать, чтобы купить наш 30CH постоянный dmx декодер, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; каждый канал может быть достигнут 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодное освещение.

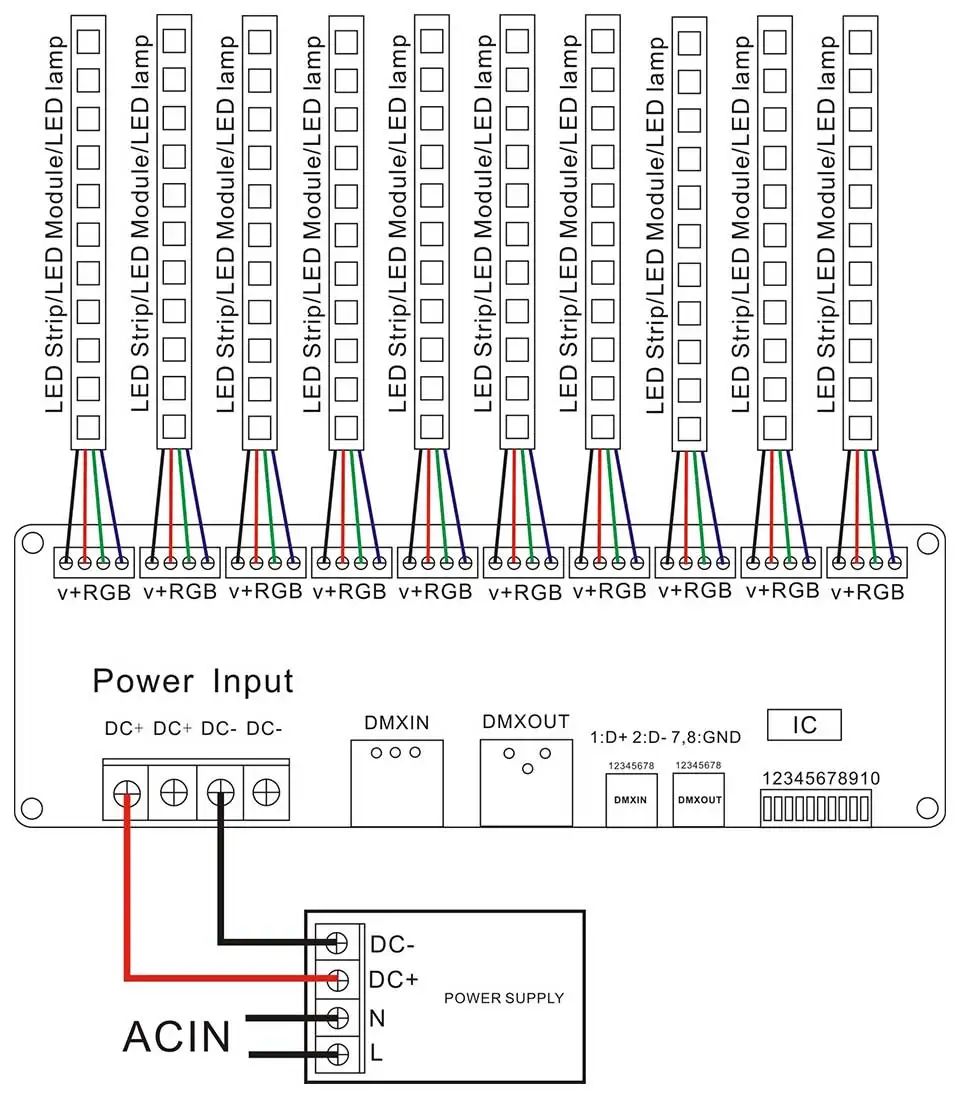

Одиночное подключение питания:

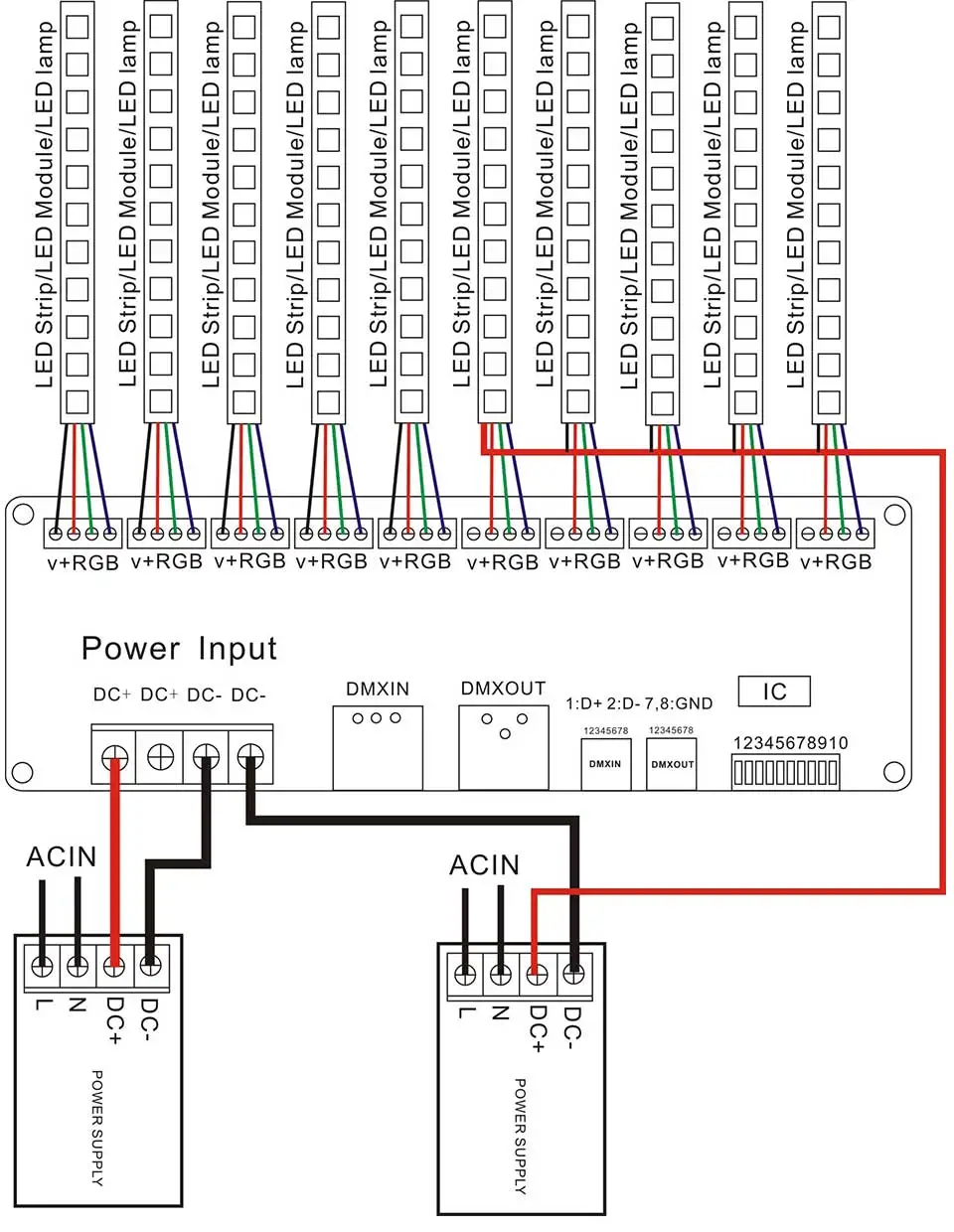

Двойное Подключение питания:

Производительность продукции:

Входная мощность: DC9V-DC24V

Максимальный ток нагрузки: 1A/CH× 30

Максимальная нагрузка: 360 Вт (12 В) 720 Вт (24 В)

Уровень выходного серого: 256

Входной сигнал: DMX512/1990

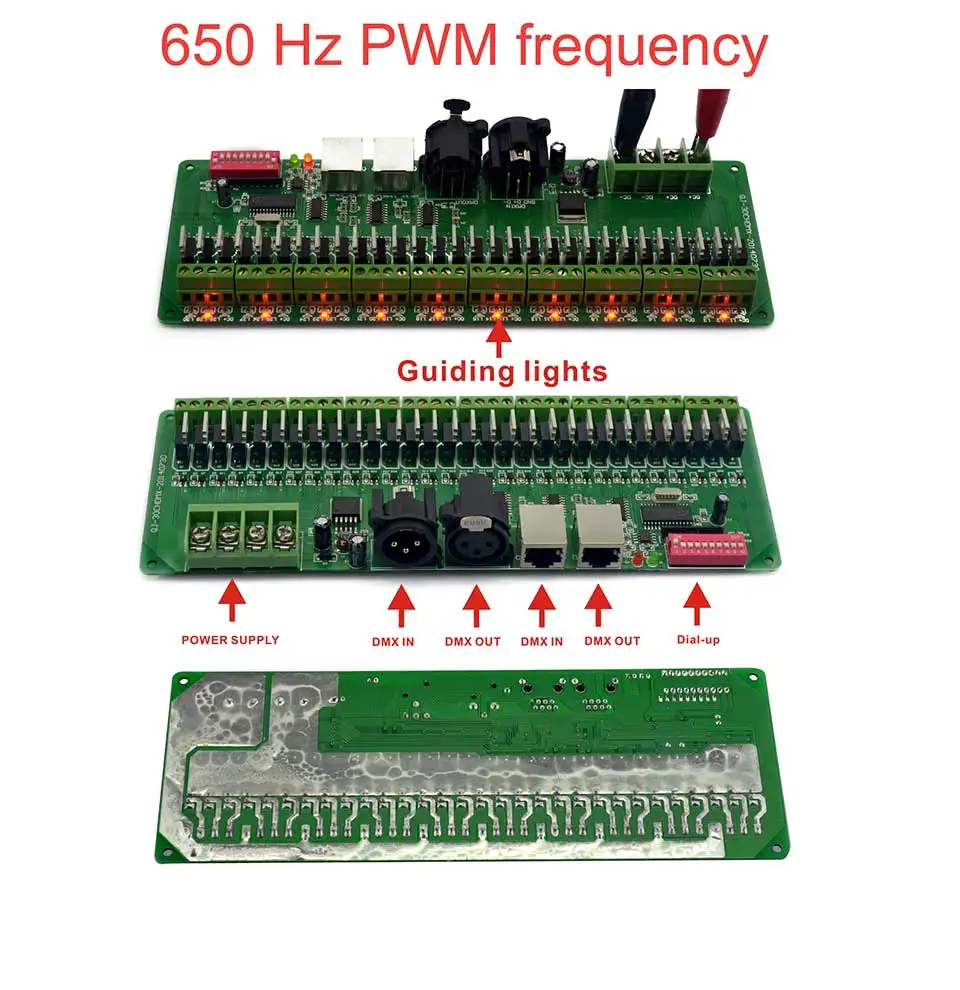

Выходной сигнал: 30 каналов постоянного ШИМ

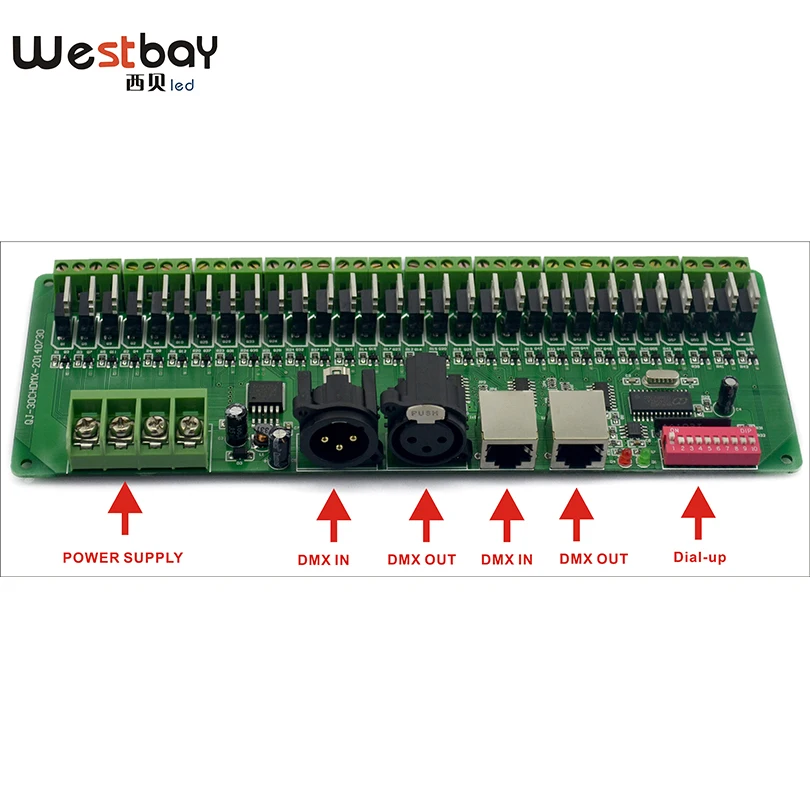

Выход DMX: 30 каналов

Стандартная XLR-3 штепсельная вилка caron

Размер: L225 * W80 * H32

Вес брутто: 320 г

Основные функции:

Есть 30 выходных каналов, можно подключить к одним или RGB лампам

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Входное напряжение постоянного тока DC9V ~ DC24V;

Каждая занимает 30 DMX-адрес.

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения

Выбор эффекта (кнопка переключения No.1 на No.4):

1, Push No.1: Автоматическая езда на велосипеде.

2, Push No. 2: семицветный постепенное изменение цикла.

3. Push No.1 и 2: RGB выцветает и выцветает

4. Push No.3: цвет Severn jumping

5. Нажмите No.1 и 3: RGB jumping.

6. Push No.2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет.

8. Пуш-ап № 4: синий цвет.

9. Push No.1 и 4: желтый.

10: Push No.2 и 4: фиолетовый.

11. Push No.1 и 2 и 3: Cyan.

12. Push No.3 и 4: белый.

13. Push No.1 и 3 и 4: семицветный постепенное изменение цикла и прыжки.

14. Нажмите No.2 и 3 и rgb-цвет постепенно меняется и прыгает.

15. Нажмите No.1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.

Выбор скорости (кнопочный переключатель № 5 на № 8)

1. Push No.5: 0,5 секунды.

2. Push No.6: 1 секунда.

3. Нажмите No.7: 1,5 секунды.

4. Нажмите No.8: 2 секунды.

Декодер для использования:

Примечание: FUN = OFF (переключатель десятого кода) означает, что принять Режим сигнала DMX512

Первая Настройка адреса DMX:

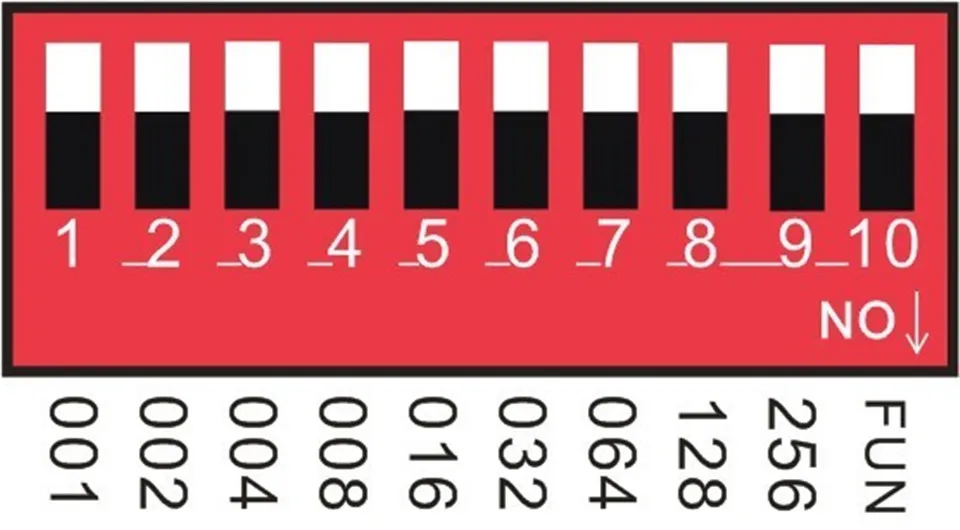

Декодер устанавливает адресный бит с помощью переключателя кодирования, из которых 1-9 предназначен для настройки исходного адреса бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 255.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; переключатель кодирования (Установите значение «0»), значение бит равно 0.

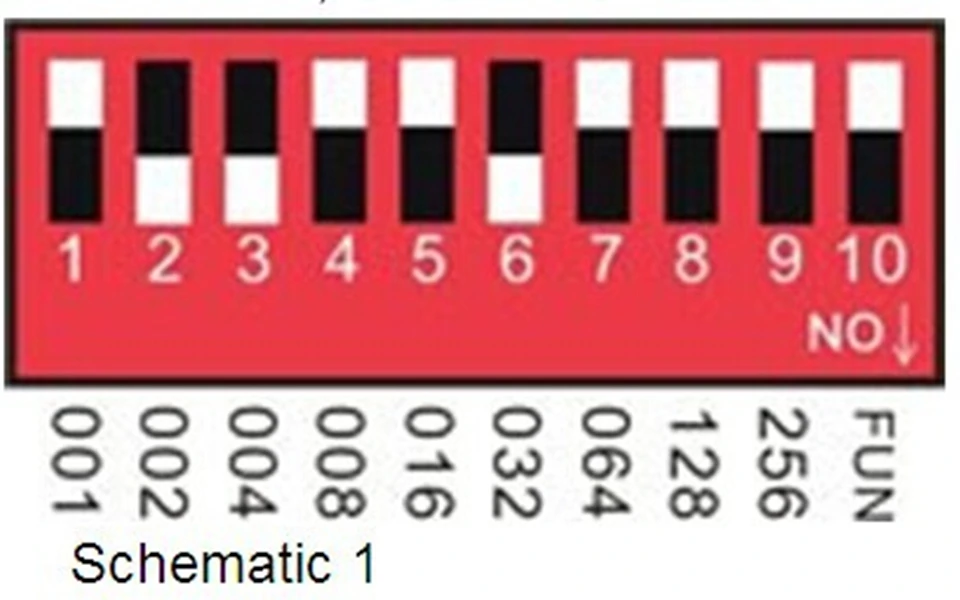

Пример 1:
Как следующая схема 1, адрес запуска DMX512 установлен в 38, кодируя номер. 6,3, 2 позиции на циферблате переключателя на «1», другие настроены на «0», затем сумма переключателя 1-9 Значение кода 32 + 4 + 2, это адрес запуска DMX512 38

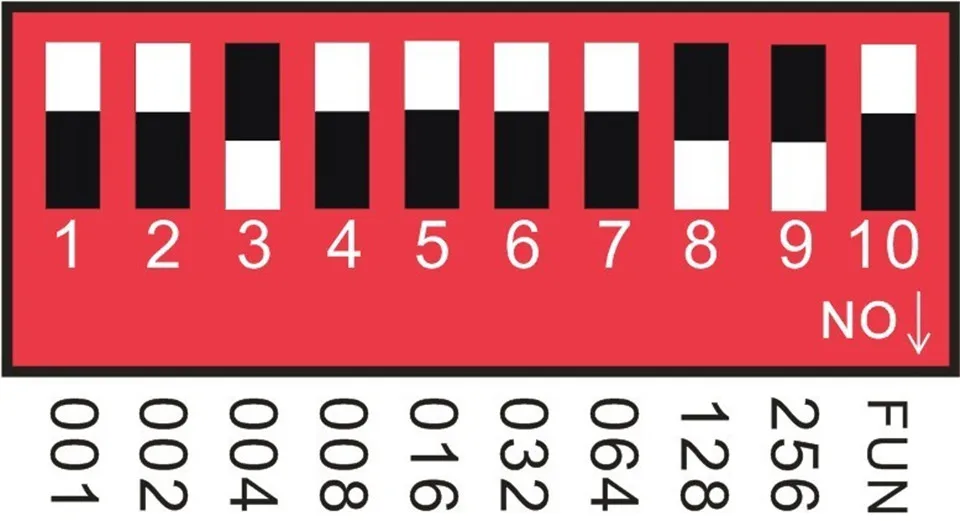

Пример 2:

Как схема 2, DMX512 start address установлен на 388, кодируя номер 2,3, 6,8 Переключить циферблат на «1», другие установлены на «0», затем сумма переключателя 1-8 кодовое значение составляет 2 + 128 + 256 = 388, это адрес запуска DMX512 388.

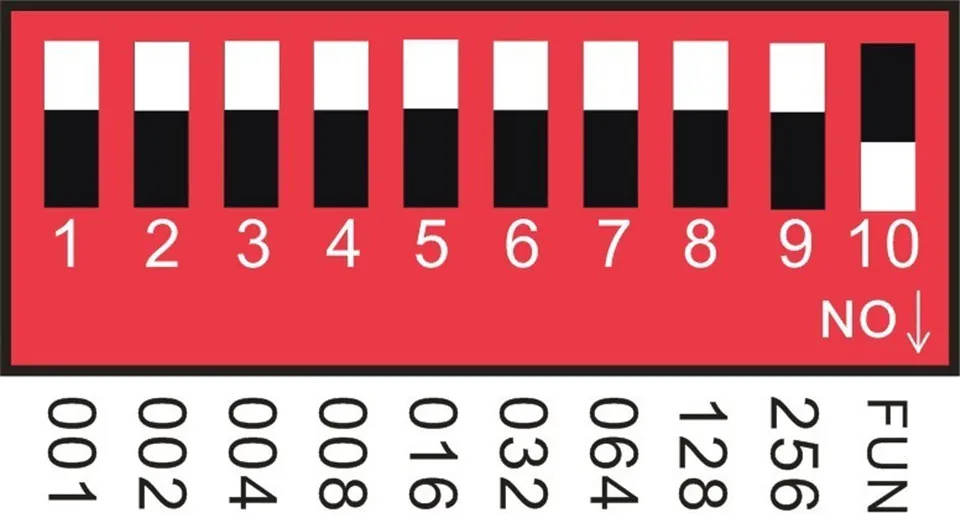

Инструкция по эксплуатации для автоматического эффекта:

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 выключен

ПРИМЕЧАНИЯ по установке:

1 Этот тип контроллера работает только под DC9V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

3 источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

4. Контроллер должен работать в условиях хорошо проветриваемого, сухого, не коррозионного, не воспламеняющегося газа и ржавчины.

5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчине и поврежденной изоляции прокладки можно было своевременно заменить

Простое Устранение неполадок и техническое обслуживание:

Симптом

Анализ причин

Раствор

Без освещения

1, нет мощности

2. Неправильное соединение провода

3. Настройка защиты питания

1. Проверьте источник питания

2. Проверьте проводное соединение

3. Проверьте сбой питания, включите питание снова

Красный индикатор горит, зеленый индикатор не мигает

Не сделал dip-переключатель или dip-переключатель не является правильным

Следуйте инструкции для сброса dip-переключателя

Цвет света не отображается правильно

1. RGB светодиод не подключен правильно

2. Dip-переключатель не в правильном месте

1, повторно подключите RGB и провод

2. Сброс dip-переключателя

Не может быть

Синхронизация

1, кабель RJ45 не подключен или не имеет неправильного подключения

2, мастер и ведомый контроллер настройки сбой, slaver установлен dip переключатель эффектов

1. Повторно подключите кабель RJ

2, сбросить мастер и ведомый контроллер, чтобы обеспечить только один мастер

Яркость светодиодов отличается в начале и конце

1. Выходная линия слишком длинная

2. Диаметр проволоки слишком тонкий

3. Перегрузка

1. Используйте кольцевой Электрический источник или короткую цепь

2, рассчитать электрический ток, изменить сильный провод

3, изменение мощности или увеличение контроллера

Спасибо!
