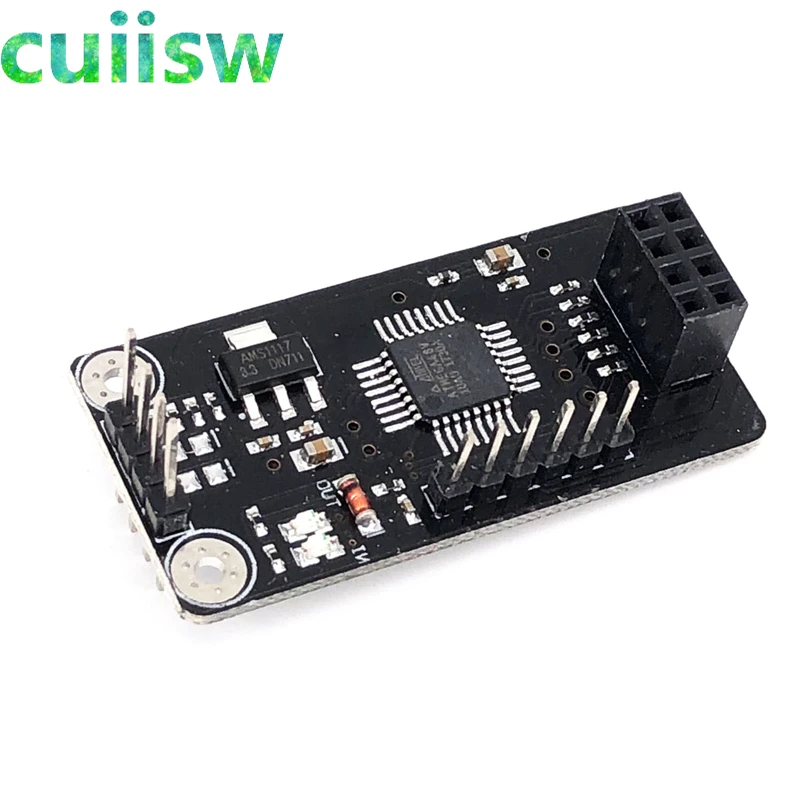

Плата адаптера NRF24L01 с разъемом ATMEGA48 беспроводной защитный модуль SPI-IIC I2C TWI

Нрф24л01Работает в одноярусном приемопередатчике 2,4-2,5 ГГц по всему миру, включая: частотный Генератор, улучшенный контроллер режима SchockBurstTM, усилитель мощности, кристаллический усилитель, модулятор, Выбор выходного канала мощности и протокол, установленный интерфейсом SPI для установки очень низкого потребления тока, Режим меньшего потребления тока 12.3 мА режим отключения питания и режим ожидания при режиме передачи мощность излучения 6 дБм при потреблении тока 9,0 мА приемная модель.Шарик для открытия диапазона ISM максимум 0 дБм мощность передачи, использование не подлежит лицензии. Открытый 100 метров!Поддержка шести каналов приема данных(1) низкое рабочее напряжение: 1,9 ~ 3,6 В низкое напряжение(2) высокая скорость: 2 Мбит/с, время передачи воздуха очень короткое, значительно сокращает беспроводную передачу событий столкновения (настройки программного обеспечения скорость передачи воздуха 1 Мбит/с или 2 Мбит/с)Многочастотные точки: 125 частотных точек для удовлетворения потребностей в Многоточечной Связи и переключении частоты4 ультракомпактная: встроенная 2,4 GHz антенна compact 15x29mm (включая антенну)(5) Низкое энергопотребление: при общении в режиме ответа быстрая передача воздуха и время запуска значительно сокращают потребление тока.Низкая стоимость приложения: NRF24L01 интегрирует все разделы обработки высокоскоростного сигнала по протоколу RF, такие как: Автоматическая повторная отправка потерянных пакетов и автоматическое создание сигнала подтверждения, И т. д. Интерфейс nRF24L01 SPI может использовать аппаратный порт SPI микроконтроллера или порт microcontrollerI / O для имитации внутреннего FIFO может использоваться с различным низкоскоростным интерфейсом микропроцессора, простой в использовании недорогой микроконтроллер.

7 облегчают разработку: Соединительный слой полностью интегрирован в модуль, очень прост в разработке. Функция автоматической передачи, автоматическое обнаружение и повторная передача потерянных пакетов, время повторной передачи и количество повторной передачи может быть программно-контролируемое автоматическое хранилище не получено пакет ответного сигнала автоответа, После получения действительных данных, модуль автоматически отправляет реплицированные сигналы обнаружения частоты без какого-либо дополнительного программируемого носителя Обнаружение встроенной аппаратной системы обнаружения ошибок КПР и многоточечного управления передачей адресов счетчик ошибок и обнаружение несущей системы используется для набор для изменения частоты также может настроить шесть для получения адреса канала, Может быть выбран Стандарт открытого приемного канала контактного диаметра 2,54 мм интерфейса для встроенных приложений.

Радиомодуль для NRF24L01

1. Особенности модуля:1) Использование коммуникационного протокола I2C (TWI), который значительно упрощает процесс передачи данных NRF24L01,Пользователям не нужно понимать громоздкий процесс коммуникации NRF24L01, что значительно улучшает разработку проектаЭффективность.2) каждый модуль как I2C (TWI) slave (Адрес 35)3) модуль маленький и длинный 73 мм шириной 22 мм4) Плавная двусторонняя связь, независимо от раба и мастера.5) Максимальное расстояние передачи может достигать 70 м (для испытания на производстве)6) чип беспроводной связи NRF24L01, надежный протокол связи, снижающий потерю данных7) Протокол I2C/TWI значительно упрощает линии связи,8) Идеально совместим с arduino2. Сфера применения:Управление роботом, пульт управления. Сбор информации и т. д.Примечание: Беспроводная связь может иметь радиацию не рекомендуется использовать для защиты жизни.3. Соответствующие параметрыРабочее напряжение: 5 В, нет цепи защиты от короткого замыкания, при использовании необходимо быть осторожным, чтобы не обращать полярность.Вес: 6 гМодуль получает время хранения данных: более 2 СМодуль отправляет время хранения данных: более 300 сСкорость передачи: 50 байт/с (теоретическое значение)Адрес I2C/TWI: 0x47 (десятичный 35)Адрес NRF24L01: 0x34, 0x43, 0x10, 0x10, 0x01 (от низкого до высокого)Связанные условия:Хранение данных передачи означает, что модуль (TWI slave) получает данные, отправленные на хост после передачи данных на другой модуль, а затем ожидает получения еще одного ответного сигнала модуля, если время ожидания все еще отсутствует общий сигнал подтверждения. Затем модуль повторно отправит данные, многократно отправляет данные, время ожидания умножается на количество модулей, отправляющих данные, время удержанияМодуль получает время хранения данных, когда модуль (TWI slave) получает NRF24L01 передачу данных немедленно экранированный NRF24L01, система переходит в ожидание принятия данных хостом, максимальное время ожидания-время хранения данных4. Тестирование совместимых устройств5. Механические чертежиАппаратный интерфейс6. Руководство по эксплуатацииЭтот модуль используется I2C/TWI связь, модуль беспроводной связи с использованием NRF, безопасный и надежный. Значительно уменьшает потерю данных в процессе связи имеет три состояния: MCU считывает данные, свободный режим (MCU записи данных или NRF24L01 записи данных) модуль занят (модуль отправляет данные).1) состояние считывания данных MCU, модуль MCU считывает данные состояния, затем модуль получает отправленные и сохраненные данные NRF24L01 в ожидании прочтения хоста, (Модуль светодиосветодиодный в огнях)Примечание: считывает экран NRF24L01, а именно NRF24L01, он не может выполнить какую-либо операцию, в то время как в штате есть время хранения данных для считывания, если он превышает время выдержки, пока не прочитал Хост данных, модуль автоматически переходит в свободный режим2) Бесплатный режим (MCU NRF24L01 записи данных или записи данных): NRF24L01 модуль и хост (TWI/I2C) могут только писать на него. (Светодиодный выход/вход выключен)Ниже приведены несколько возможных модулей перехода в свободный режим:Модуль отправляет данные достигает максимального количестваМодуль успешно отправленMCU получает данные от модуляСвободный статус за пределами времени ожидания3) модуль переходит в напряженное состояние, когда модуль получает данные, отправленные от модуля главного компьютера, переходит в напряженное состояние и периодически отправляет данные в другой модуль, В ожидании другого модуля отправляется сигнал ответа, если по истечении определенного периода времени (модуль отправляет время хранения данных) И затем он не подал данных ответа, модуль автоматически переходит в свободный режим. Если вы получаете сигнал ответа. Модули переходят в свободный режим. (модуль LED OUT lights)MCU отправляет адрес модуля, если модуль генерирует возвращенные данные ответа не «0X47», то Считывание данных доказано успешно.Каждый может считывать только один байт данныхФормат записи данныхАдрес MCU и отправка модуля передачи данных, каждый может отправлять только один байт данных и генерирует стоп-бит. Если модуль занят, вам нужно повторно отправитьПримечание: Когда модуль не работает, когда хост считывает данные, результаты всегда считываются 0x47При получении данных в MCU необходимо отфильтровать 0x47 (десятичный 71), иначе программа пойдет не такКоммуникационные эксперименты с использованием модуля:Экспериментальные условия:Беспроводной модуль два, arduino 328, arduino ADK.Процедуры и результаты:Описание: Этот эксперимент представляет собой сначала отправку данных arduino ADK, а затем ожидание получения, если полученные данные, полученные данные отображаются как показано выше COM3, arduino UNO сначала ожидает получения, а затем не получает данные до того, как данные будут отображаться в данных обратно в модуль. Так что циклБеспроводной модуль с интерфейсом ATMEGA48 + NRF24L01-1 шт.Примечания
