Особенности:

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания является корпусом и деликатным, и он помещает в один набор аналоговых интеграционных и цифровых функций управления. Диапазон регулируемого выходного напряжения составляет 0-20,0 в, шаг 0,1 в. Диапазон регулируемого выходного тока составляет 0-2.00A, шаг 0.01A. Напряжение загрузки может храниться свободно, и модель имеет две группы быстрого напряжения хранения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модели имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и яркость ЖК-дисплея.

Технические параметры:

Вес: 59 г/шт.

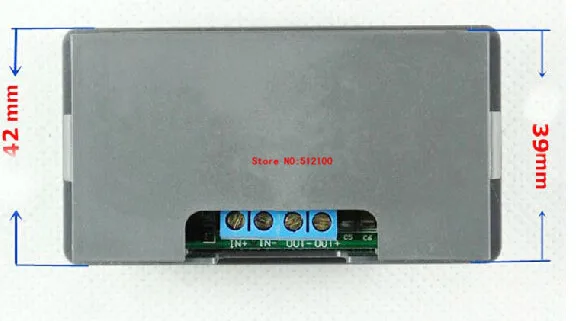

Измерение: 79 мм * 42 мм * 26 мм (Д * Ш * В)

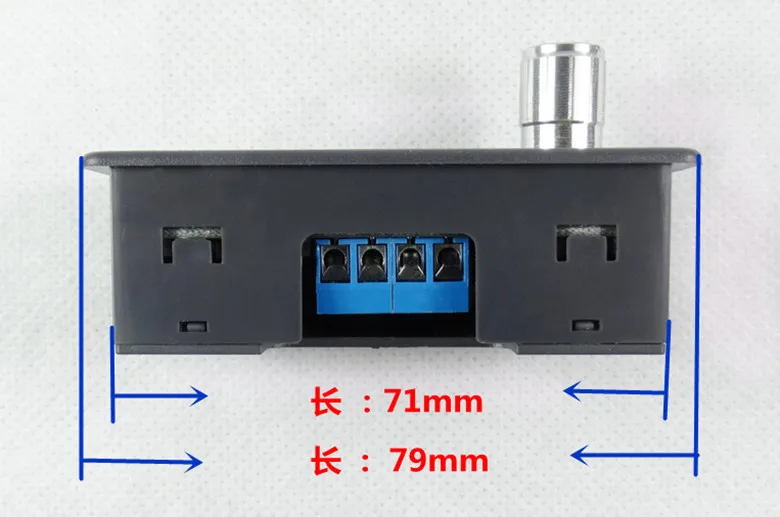

Размер в открытом виде:71 мм * 39 мм

Вход положительный: При температуре +

Вход отрицательный:

Выход ток: 0-2.00A

Выход мощность: Максимум 40W

Выход положительный: +

Выход отрицательный: Из-

Частота пульсации: Около 330 кГц

Вход диапазон напряжения: 4,5-23V(23V-ограничения самому высокому напряжению. При использовании убедитесь, что входное напряжение ниже 23 в)

Выход диапазон напряжения: 0-20,0 в (в режиме пониженного напряжения Входное напряжение должно быть выше 3 В), кнопка управления может быстро нарисовать 2 набора данных.

Пульсация от пикового до пикового значения: 50 мВ (типичное значение)

Руководство по применению:

3,1:Дисплей введение:

U-IN:Входное напряжениеU-SET:Предустановленное напряжение

U-OUT:Выходное напряжениеI-SET:Предустановленный ток

I-OUT:Выходной токМощность:Выходная мощность

M-PRE:Ярлык магазинСветодиодный:Яркости фона

M1:Ярлык store1M2:Ярлык магазине 2

S-MD:Настройка режимаR-MD:Нормальное рабочее состояние

Кнопка ВКЛ/0FF:Откройте/выключите выход модуля

3,2Ключевая функция инструкции:

Набор: Настройка функций, подтверждение функций;

: Быстрый извлечение M1 сохраненных данных/Upturning для выбора/быстрого хранения.

: Ярлык извлечения M2 сохраненные данные/страница вниз для выбора/быстрого хранения

Вкл/Выкл: Выход открытого или закрытого напряжения.

3,3 инструкция по эксплуатации:

(1)Регулировка предустановленного напряжения: Нажмите кнопку ing SET, страница вниз до U-SET, нажмите потенциометр codding, затем введите для регулировки числового значения. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите выйти из регулируемого напряжения, нажмите кнопку в ближайшее время. В процессе настройки заданного напряжения, если вы откроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение будет обновляться путем увеличения или уменьшения числового значения; если вы закроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение не будет обновляться, увеличивая или уменьшая числовое значение.

(2)Регулировка предустановленного тока: Нажмите кнопку ing SET, страница вниз до I-SET, нажмите потенциометр codding, затем введите для регулировки числового значения. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите выйти из настройки тока, нажмите кнопку «Скоро установить».

(3)Мощность-для хранения: Если вы хотите использовать Настоящее значение, включая предустановленное напряжение, предустановленный ток, яркость ЖК-дисплея в следующий раз использования модуля, вы должны сохранить это значение. При нормальной эксплуатации (R-MD) Удерживайте нажатие клавиши SET до тех пор, пока на ЖК-дисплее не появится кнопка «MEMO» красного цвета, а затем освободите ключ, указав, что заданное напряжение хранится. Вы можете использовать это значение в следующий раз.

(4)Экстракт ярлык для хранения и соотношение цена/качество:

Когда система является режимом настройки (S-MD), удерживайте нажатиеИлиКлюч, значение быстрого хранения может быть извлечено.

(5)Store ярлык для хранения и соотношение цена/качество:

Нажмите кнопку ing SET, страница вниз до M-PRE, нажмите потенциометр codding, затем введите место хранения M1 или M2. В указанное время нажмите в ближайшее время, Значение будет храниться в месте M1; Нажмите в ближайшее время, Значение будет храниться в месте M2. Если вы хотите выйти из этого режима, нажмите в ближайшее время

(6)Регулировка яркости фона:

Нажмите кнопку ing SET, перейдите на страницу до места яркости фона, нажмите потенциометр codding, затем введите, чтобы настроить числовое значение. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите выйти из этого режима, нажмите кнопку в ближайшее время.

Примечание:

4,1 Если вы не используете модуль или не регулируете заданное напряжение или ток, выход будет закрыт в чехол неправильной работы высокого напряжения для сжигания нагрузки.

4,2 Убедитесь, что Установочное напряжение меньше, чем выходное напряжение 3 в по крайней мере, иначе будет сигнал тревоги.

4,3 входное напряжение должно быть менее 23 в, а 23 В-Наивысшее напряжение. Пожалуйста, оставьте достаточный запас, иначе сожгите его.

4,4 когда входное напряжение падает и не может удовлетворить, что входное напряжение выше заданного напряжения около 3 в, модуль автоматически отключит выход, чтобы предотвратить повреждение модуля.

4,5 Если модуль используется под сильным солнечным светом, ЖК-дисплей будет поврежден. Поэтому мы не советуем вам использовать модуль под сильным солнечным светом.

4,6 когда модуль используется на полную мощность, пожалуйста, обратите внимание, чтобы сохранить вентиляцию и тепловыделение модуля.

4,7Пожалуйста, не используйте модуль для зарядки аккумулятора. Если входной конец не обеспечивает питание, обратное напряжение батареи повредит модуль. {если вы должны использовать модуль, пожалуйста, добавьте диод на выходе}
