Микро SD модуль SPI интерфейс Мини TF кард-ридер для Arduino

Описание:

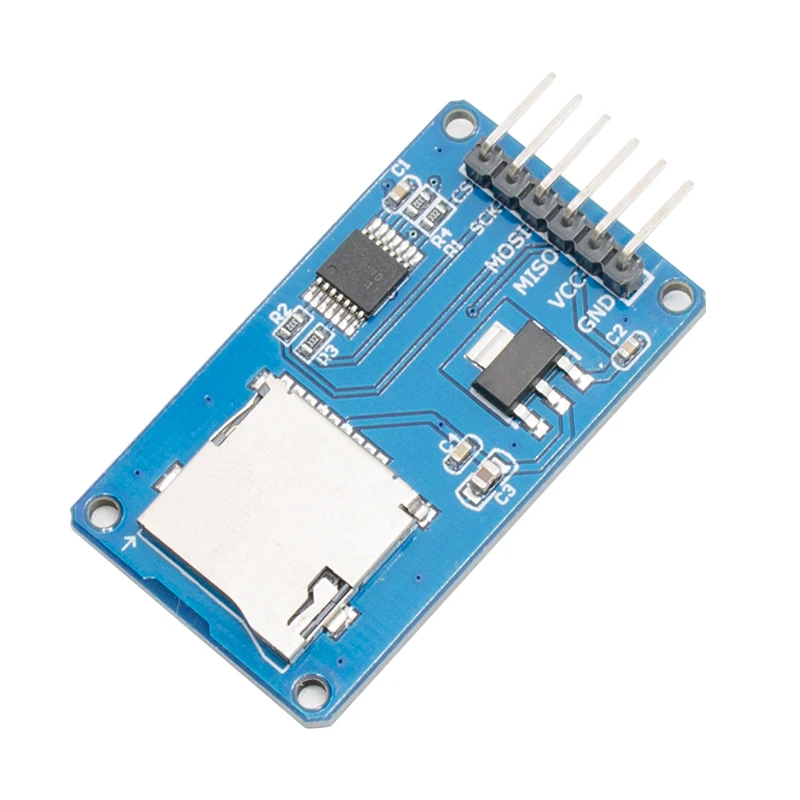

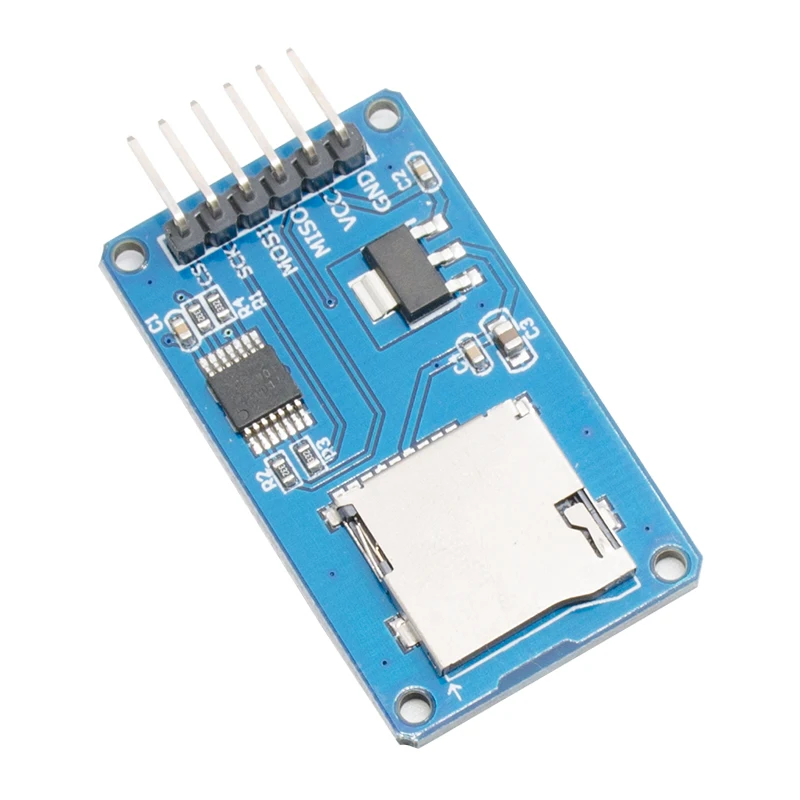

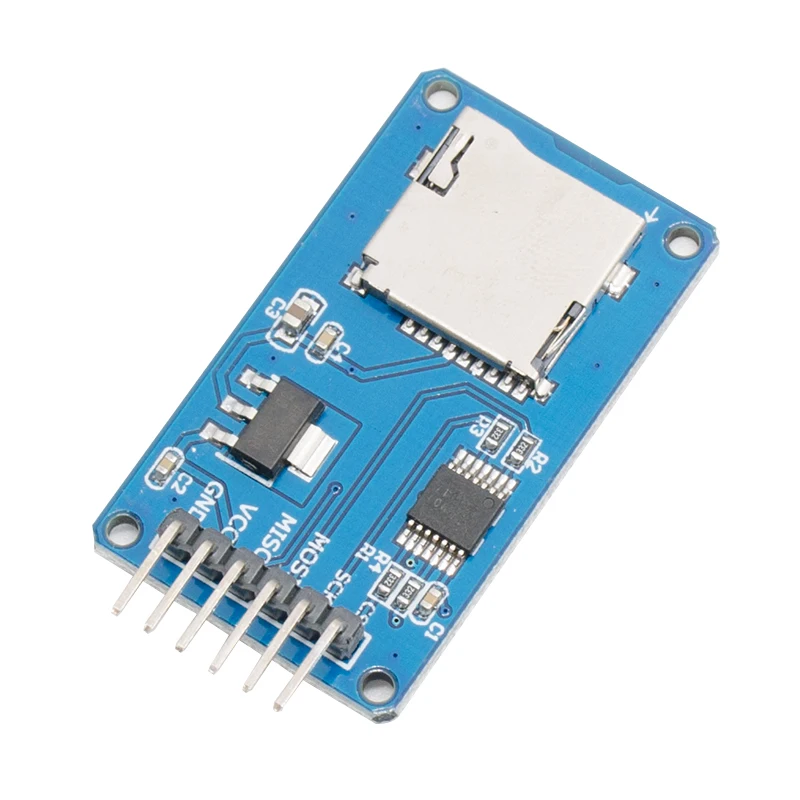

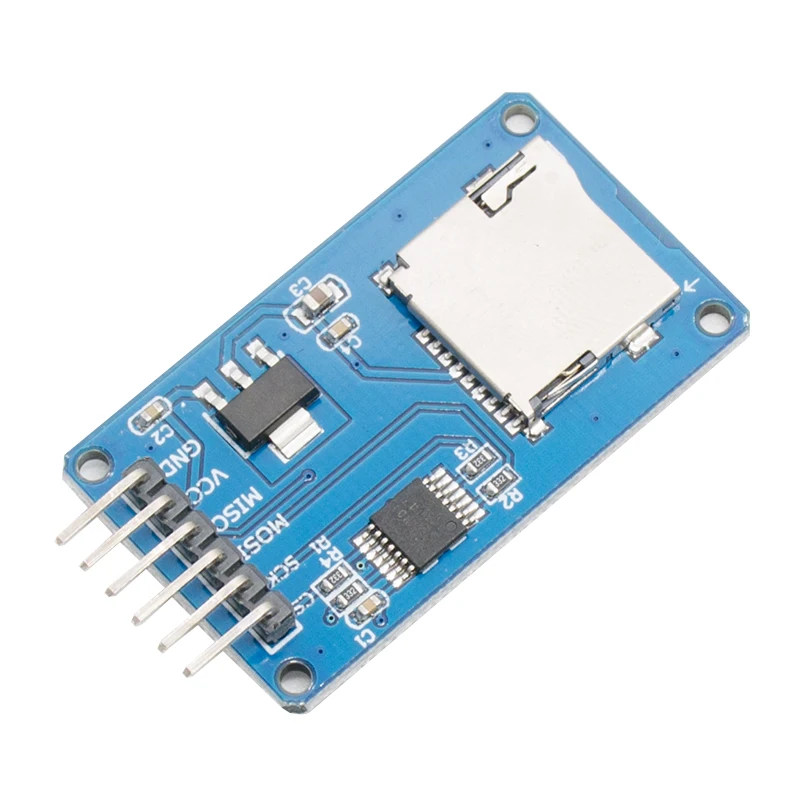

Модуль (адаптер MicroSD Card Adapter)-это модуль считывания карт Micro SD, программируемый диск через файловую систему и интерфейс SPI. Система singlechip может завершить чтение и запись файлов MicroSD-карт. Для пользователей Arduino можно использовать встроенную sd-карту для Arduino IDE для завершения инициализации карты, чтения и записи.

Модуль особенности заключаются в следующем:

1 Поддержка Micro SD карты, Micro SDHC карты (высокие карты)

2. Плата схемы преобразования уровня, который может быть 5V или 3,3 V уровень интерфейса

3. Источника питания для 4,5 V ~ 5,5 V, бортовой 3,3 V регулятор цепи

4. Интерфейс связи является стандартным интерфейсом SPI

5,4 M2 позиционирование винтов отверстия, легко установить

Интерфейс Описание:

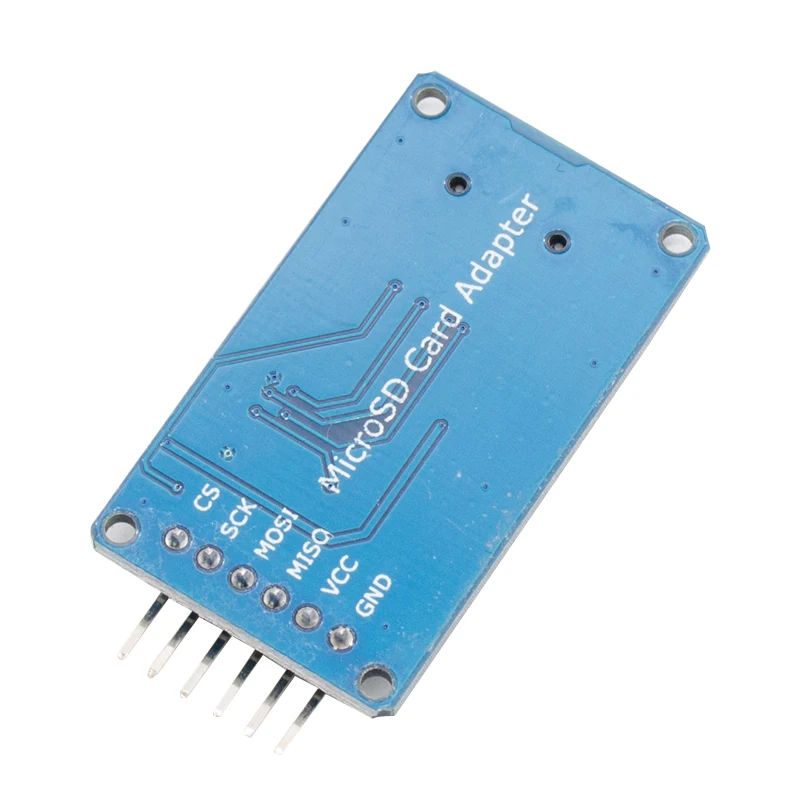

Интерфейс управления: в общей сложности 6 контактов (GND, VCC, MISO, MOSI, SCK, CS), GND, VCC источник питания, MISO, MOSI, SCK, SPI шина, чип CS выберите сигнальный штырь;

3,3 V регулятор цепи:LDO регулируемый выход3,3 VУровень конверсионный чип,Микро SD картыИсточника питания;

Уровень конверсии: сигнал к Micro SD направление в 3,3 V, карту памяти MicroSD сигнала мисо для того чтобы контролировать направление интерфейса преобразуется в 3,3 V, обычная микрокомпьютерная система AVR с одним чипом может считывать сигнал;

Карта Micro SD: с зажима типа бомбы, удобный разъем для карты.

Установочная отверстие: 4 M2 винт расположение отверстий, апертура 2,2 мм, модуль для того, чтобы облегчить установку, модуль комбинированный;

Посылка включает в себя:

1 * Модуль карты Micro SD
