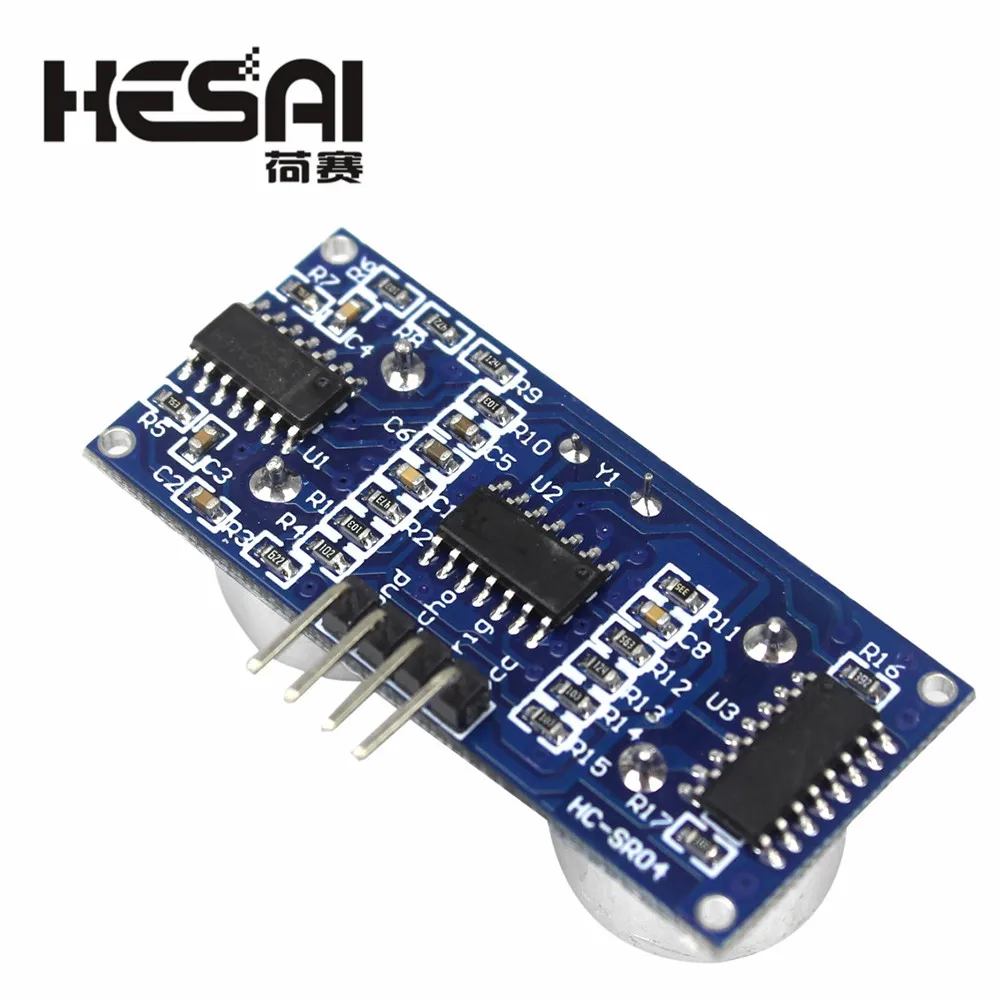

HC SR04 HCSR04 до World ультразвуковой датчик волны дальномер модуль расстояния для arduino

HC SR04 HCSR04 до World ультразвуковой датчик волны дальномер модуль расстояния для arduino

Примечания к покупке

1. Две логистики Yanwen Economic Air Mail и Почта Китая обычных небольших пакетов Plus не имеют информации для отслеживания, поэтому нет ограничений по времени. Мы рекомендуем использовать Почта Китая заказной авиапочтой или AliExpress стандартной доставкой.
2. Мы не принимаем возврат средств за незначительные повреждения (сгибание штифта, небольшое истирание экрана и т. д.) во время транспортировки материала, не влияя на нормальное использование. Если вы возражаете, пожалуйста, не покупайте.
3. Некоторые продукты обеспечивают техническую поддержку, если вам нужна помощь, пожалуйста, свяжитесь с нами, мы будем обрабатывать ваше сообщение в первый раз.
4. Если у вас есть какие-либо вопросы о продукте, пожалуйста, свяжитесь с нами, прежде чем открыть спор. Мы дадим вам наиболее удовлетворительный ответ.
5. Мы предоставляем каждому клиенту продукцию хорошего качества, очень выгодные цены и самое искреннее обслуживание. Мы надеемся получить ваши хорошие отзывы.
Желаем вам приятных покупок!

1. Рабочее напряжение: 5 В (постоянный ток)

2. Статический ток: менее 2 мА.

3. Выходной сигнал: Электрический Частотный сигнал, высокий уровень 5 В, низкий уровень 0 В.

4. Угол датчика: не более 15 градусов.

5. Расстояние обнаружения: 2-450 см.

6. Высокая точность: до 0,3 см

7. Входной сигнал триггера: 10us TTL impulse

8. Эхо сигнал: выход TTL PWL сигнал

Режим подключения:

1.VCC

2.trig(T)

3. Эхо (R)

4.GND

Метод использования:

Модуль питания с 5 В, выход будет 5 В, в то время как препятствия в диапазоне, или 0 В, если нет. Выход pin

Этот модуль используется в качестве импульсного выхода при противоугонном модуле и без ножки, когда

Различные модули.

Примечание: модуль должен быть вставлен в цепь, прежде чем мощность, которая избегает производства

Высокий уровень неправильной работы; Если нет, то питание снова.

Принцип работы модуля:

1. Принять IO триггер через поставку по крайней мере 10us последовательности сигнала высокого уровня.

2. Модуль автоматически посылает восемь квадратных волн 40 кГц и автоматически определяет получение

Возвращающийся импульсный сигнал.

3. Если есть сигналы возврата, через выход высокого уровня и время высокого уровня

Непрерывное время от ультразвуковой передачи до приема. Расстояние испытания =

(Время высокого уровня * скорость звука (340 м/с) / 2.

Примечание: Этот модуль не подходит для подключения к электросети, если вам нужно подключить его

Модуль с электронным питанием, затем пусть GND терминал этого модуля будет подключен

Во-первых, в противном случае это повлияет на нормальную работу модуля
