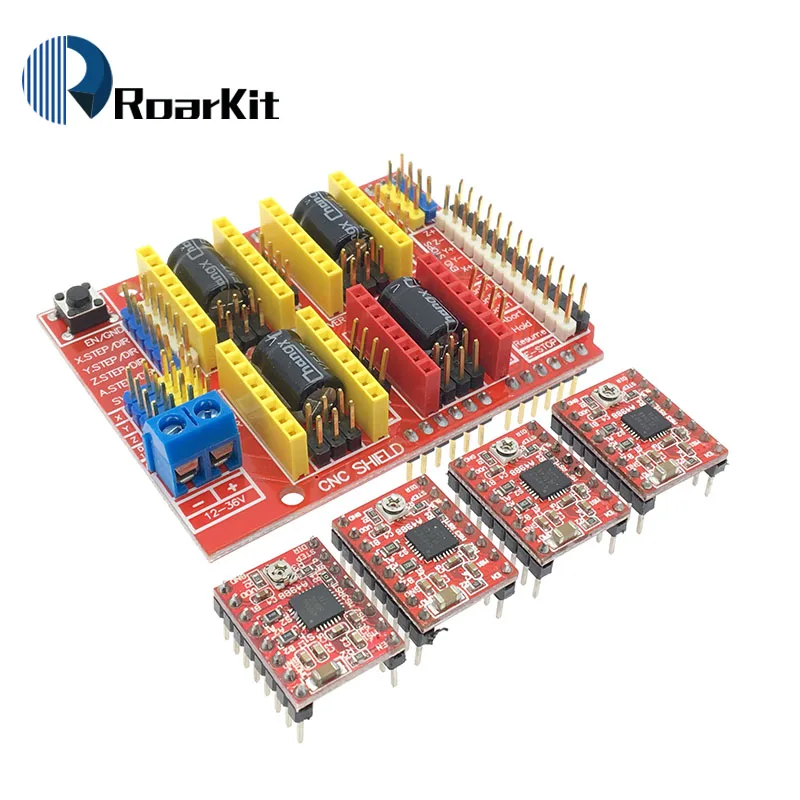

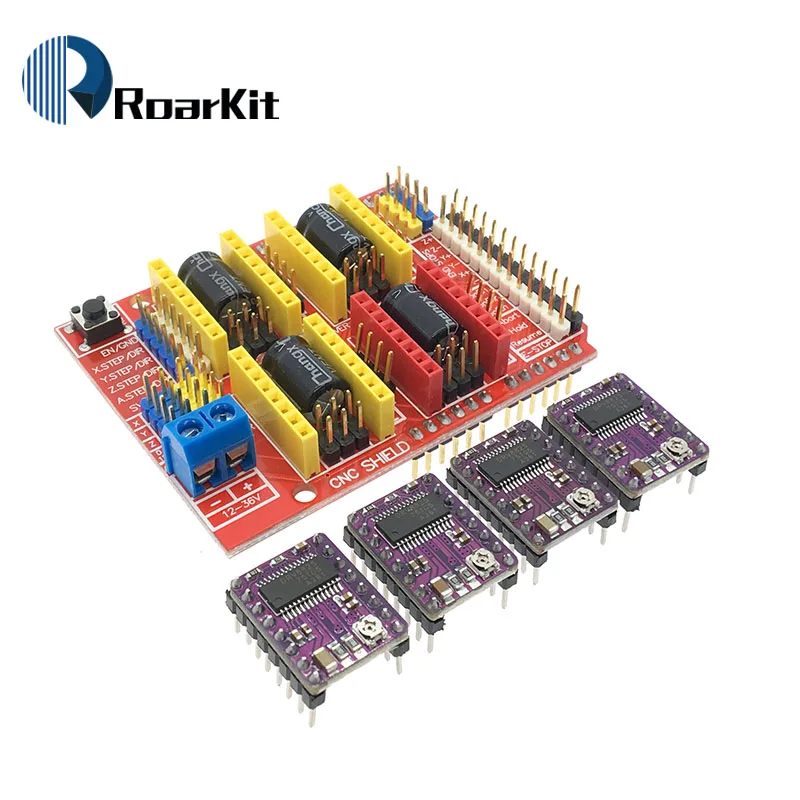

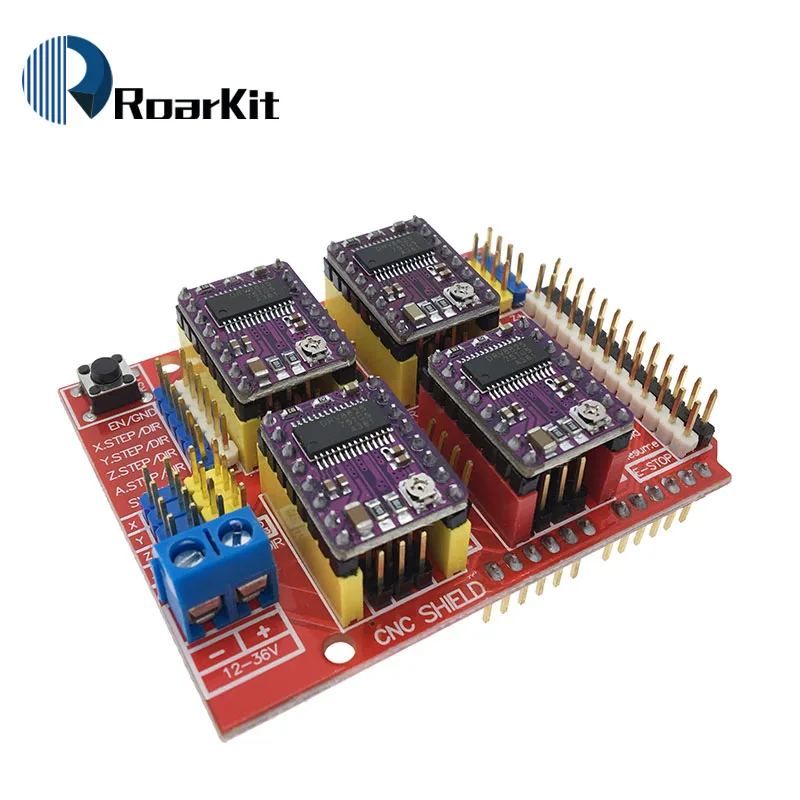

Новый ЧПУ щит v3 гравировальный станок/3D принтер/+ 4 шт. A4988/DRV8825/AT2100 Плата

Отгрузочная ведомость:

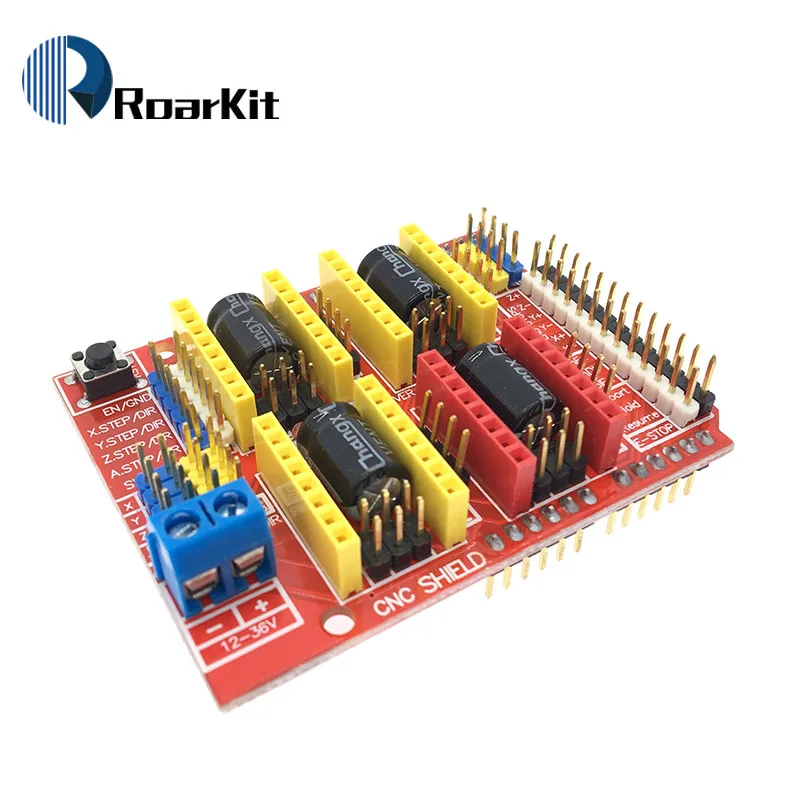

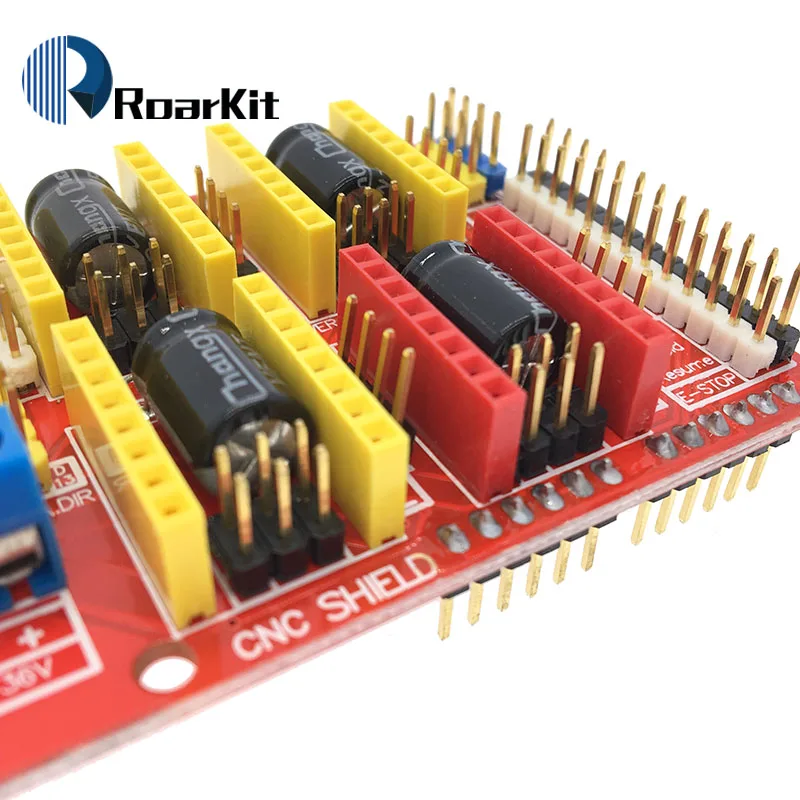

1 X щит с ЧПУ v3

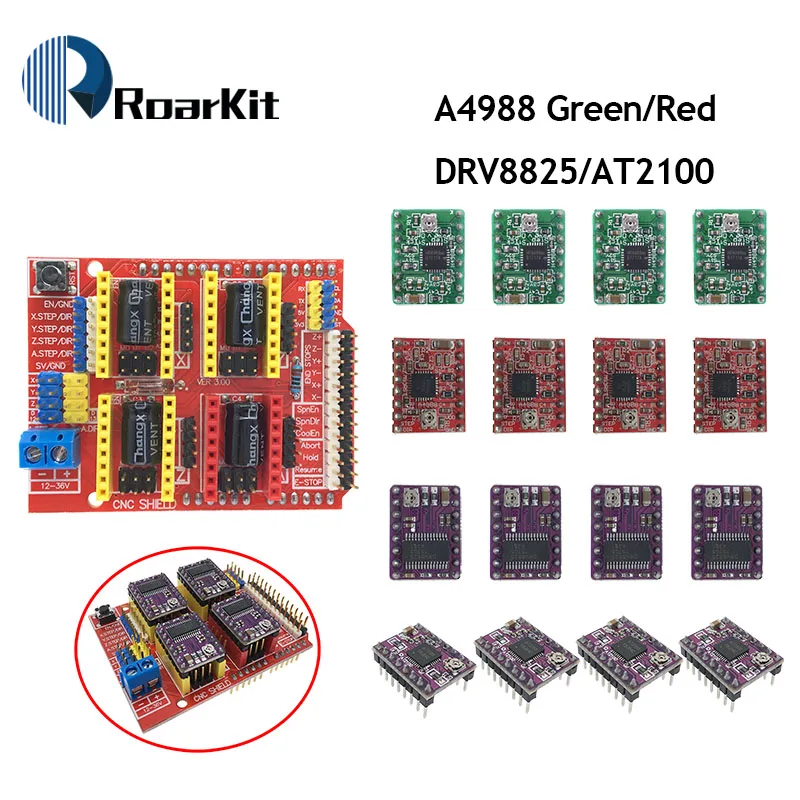

4 X A4988 красный/зеленый/DRV8825/AT2100

4 х радиатора

A4988 краткое введение: Один, введение Эта плата расширения в качестве платы расширения драйвера, используется для гравировальных машин, 3D-принтеров. Это в общей сложности четыре слота, может управлять четырьмя шаговыми двигателями A4988. Для каждого дорожного шагового двигателя требуется только два порта IO. Другими словами, шесть портов IO можно хорошо управлять тремя шаговыми двигателями. Очень удобно в использовании. Два, UNO модуль IO порт соответствие введение. Ввода-вывода показатель выше и выше UNO --------------------- Плата расширения 8 ------------------------- EN (Драйвер шагового двигателя включен, активный низкий) 7 --------------------- Z.DIR (управление направлением оси Z) 6 -------------------- Y.DIR (управление направлением оси Y) 5 --------------------- X.DIR (управление направлением по оси X) 4 --------------------- Z. Шаг (шаговый контроль оси Z) 3 -------------------- Y. Шаг (шаговый контроль оси Y) 2 -------------------- X. Шаг (шаговый контроль по оси X) /Ниже приведены простые процедуры управления шаговым двигателем, # Define EN 8/шаговый двигатель включен, активный низкий # Define X_DIR 5/X -axis шаговый двигатель управление направлением # Define Y_DIR 6/y -axis шаговый двигатель управление направлением # Define Z_DIR 7/z оси шагового двигателя управления направлением # Define X_STP 2/x -axis шаговый контроль # Define Y_STP 3/y -axis шаговый контроль # Define Z_STP 4/z -axis шаговый контроль /* /Функция: шаг. Функция: чтобы контролировать направление шагового двигателя, количество шагов. /Параметры: dir управление направлением, dirPin соответствующий шаговый двигатель DIR pin , stepperPin соответствующий шаговый двигатель «шаг» pin, номер шага без возвращаемого значения. */ Шаг пустоты (булевое dir, байтовый dirPin, байтовый шаг, шаги int) { DigitalWrite (dirPin, dir); Задержка (50); Для (int i = 0; i <steps; i +) { DigitalWrite (stepperPin, HIGH); DelayMicroseconds (800); DigitalWrite (stepperPin, LOW); DelayMicroseconds (800); } Долл. США } Долл. США Установка void () {/шаговый двигатель, используемый в IO pin, настроен на выход PinMode (X_DIR, OUTPUT); pinMode (X_STP, OUTPUT); PinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); PinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); PinMode (EN, OUTPUT); DigitalWrite (EN, LOW); } Долл. США Пустая петля () { Шаг (false, X_DIR, X_STP, 200); /X axis motor reverse 1 ring, 200 шаг-круг. Шаг (false, Y_DIR, Y_STP, 200); /ось двигателя y реверсивное кольцо 1, шаг 200-это круг. Шаг (false, Z_DIR, Z_STP, 200); /z axis motor reverse 1 ring, 200 шаг-круг. Задержка (1000); Шаг (true, X_DIR, X_STP, 200); /X axis motor forward 1 laps, 200 шаг-круг. Шаг (true, Y_DIR, Y_STP, 200); /двигатель оси y вперед 1 laps, шаг 200-это круг. Шаг (true, Z_DIR, Z_STP, 200); /z axis motor forward 1 laps, 200 шаг-круг. Задержка (1000); } Долл. США Примечание: при вставке модуля A4988, будьте осторожны, чтобы не вставлять противоположное. Электропроводка шагового двигателя: 2A, 2B-это группа (красный, зеленый), 1A, 1B-это группа (синий, желтый), если вы хотите изменить направление, можно изменить положение одной группы, например, 2А, 2В взаимно обменялись.

DRV8825 краткое введение:

DRV8825 Драйвер шагового двигателя плата перевозчика TI DRV8825 микро биполярный шаговый двигатель привод является прорывом. Модуль имеет pinout и интерфейс с нашим A4988 шаговым приводом, что почти то же самое, поэтому его можно использовать в качестве лучшей производительности для замены выдвижной доски меню во многих приложениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, шестью микроразрешениями (вниз 1/32-шаг). Он использует 8,2-45 V, может обеспечить до около 1,5 фазе без теплоотвод или принудительная воздушный поток (мощностью до 2,2 на единицу обьема в достаточном количестве дополнительные охлаждения). Продукт Особенности Простой интерфейс управления шагами и направлением 2 шесть различных шагов разрешения: полный шаг, половина шага, 1/4-шаг 1/8-Шаг 1/16-шаг, 1/32-шаг 3. Не могли бы вы непосредственно контактировать с 3,3 V 5 V системы 4 выключение температуры, отключение перегрузки по току, блокировка низкого напряжения 5 Защита от короткого замыкания 6,4 слой 2 oz Медная печатная плата, для улучшения теплоотвода 7 Открытый припой под нижней частью драйвера IC на печатной плате pad 8 Размер модуля, штифт и интерфейс, соответствующие A4988 операторы шагового двигателя во многих отношениях 9 регулируемое Управление током позволяет установить потенциометр, который позволяет использовать Номинальное напряжение шагового двигателя или более, чтобы достичь более высокой скорости максимального выходного тока 10 интеллектуальное управление разделкой автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад) 11 максимальное 45 В напряжение питания 12 встроенных регуляторов напряжения (необходимо для любого внешнего логического напряжения питания)
