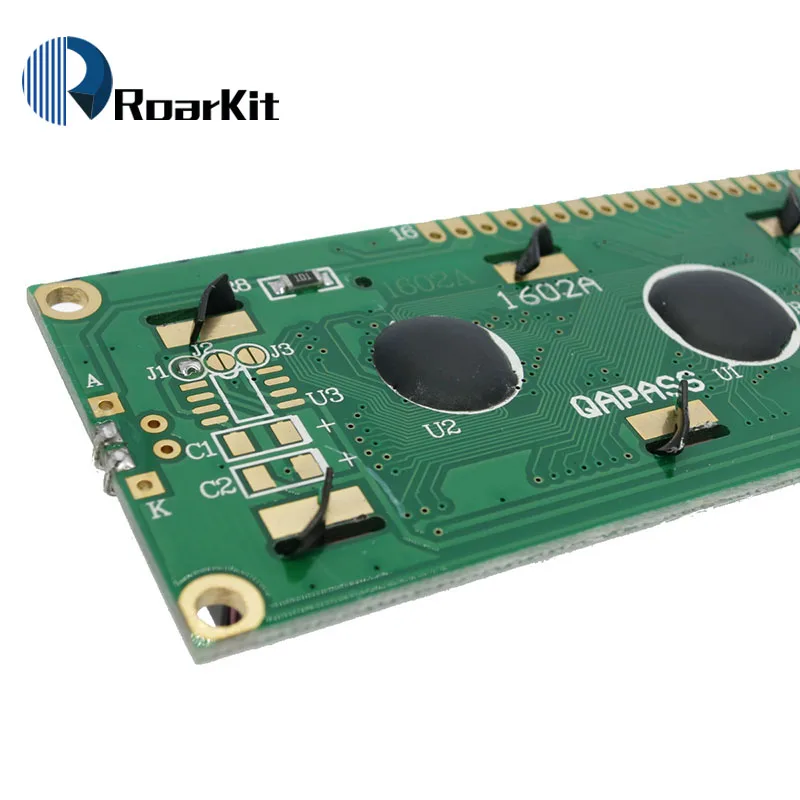

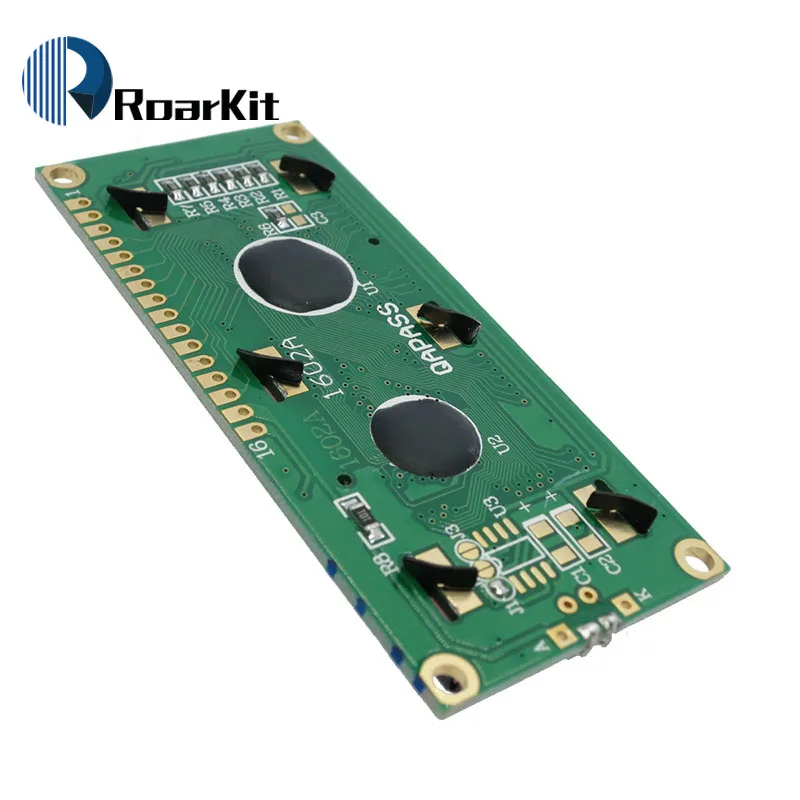

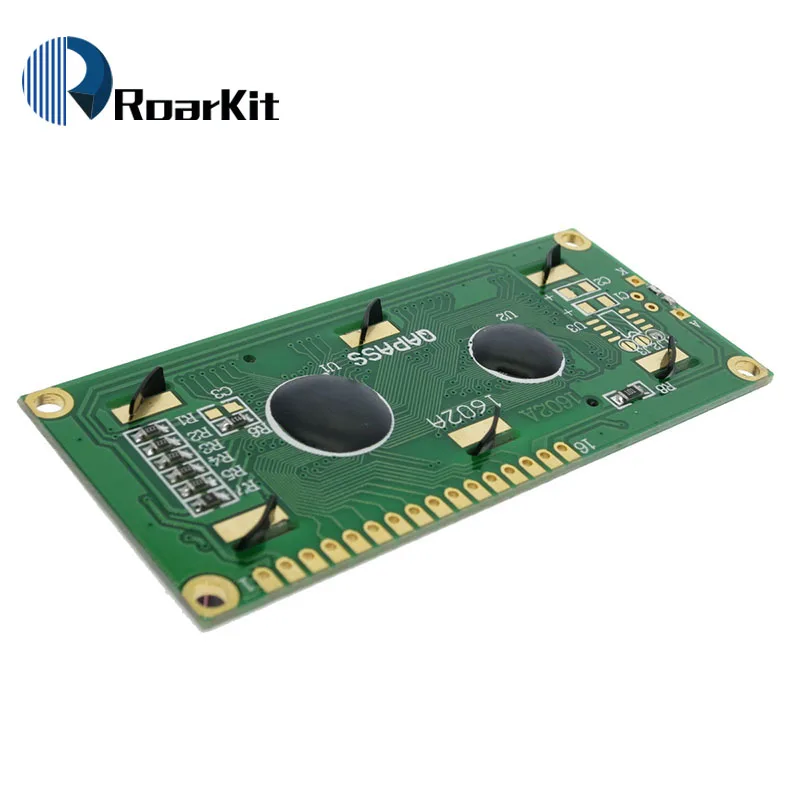

16x2 ЖК-модулей:

Длительный срок службы, низкое энергопотребление, хорошее качество, конкурентоспособная цена.

Белый символ с синей подсветкой

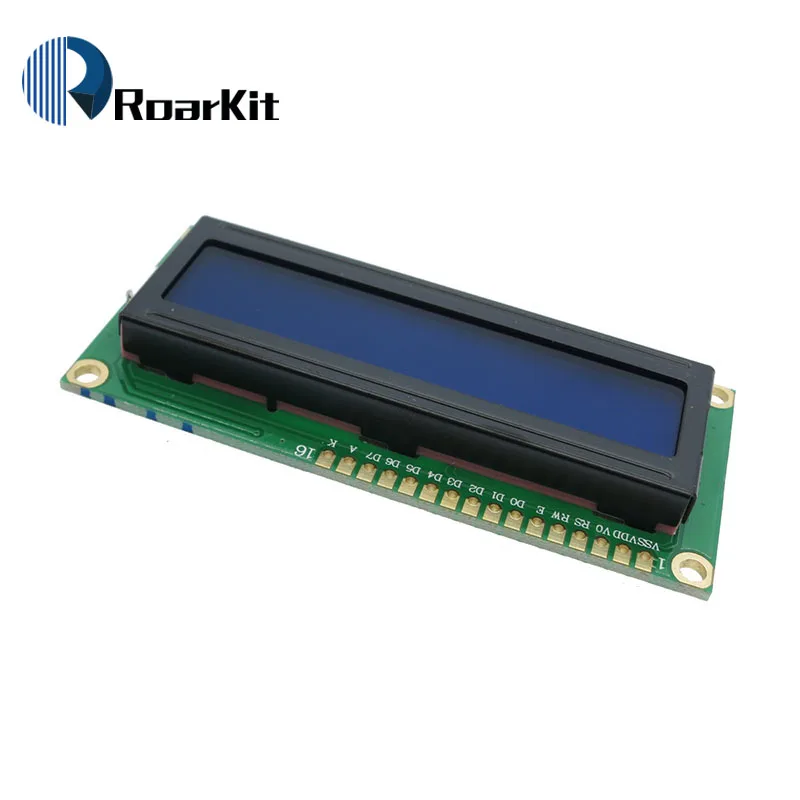

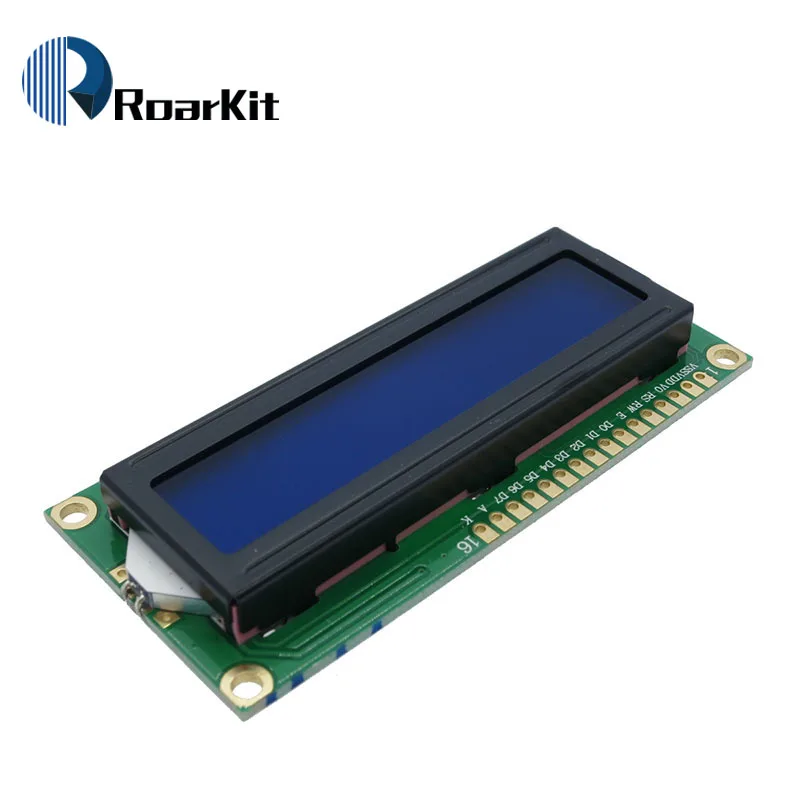

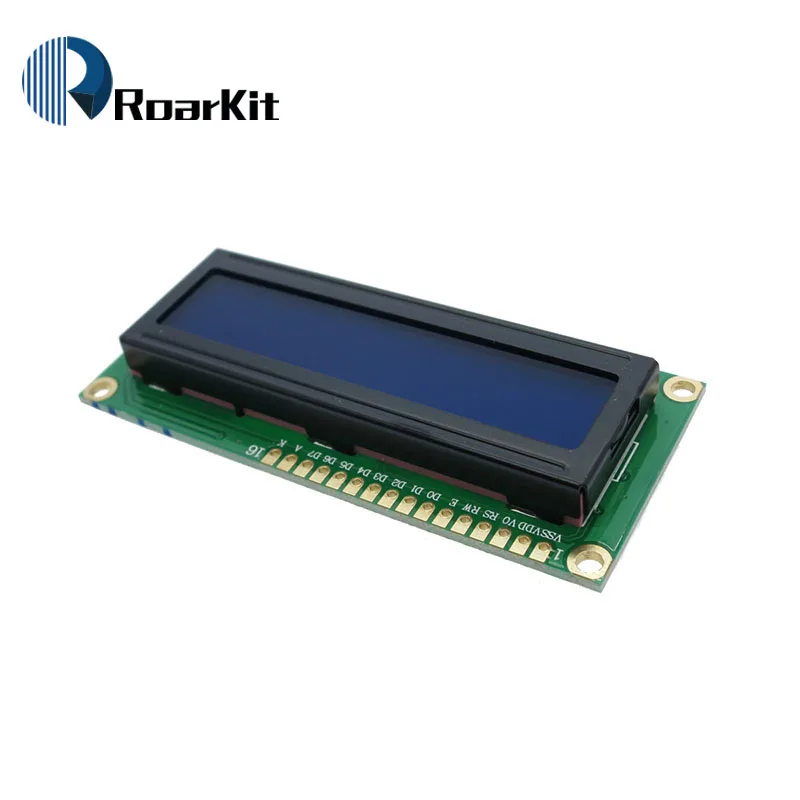

1602 стандартный интерфейс 16 футов, среди них:

1 ступня: для мощного VSS

2 фута: VDD, 5 В, питание

3 фута: V0 для ЖК-дисплея контрастирует с регулировкой, а затем, когда питание является самым слабым контрастом, заземление источника питания с наивысшим контрастом, высокая контрастность может создать «призрак», когда используется, возможно переключение контрастности потенциометра на 10 к

4 фута: RS для выбора регистра, высокий Электрический, как правило, выбирает регистры данных, низкий электрический, как правило, выбирает регистр инструкций.

5 футов: сигнальные линии R/W для чтения и письма, высокая мощность, как правило, читается, низкий уровень заряда в обычное время для записи. Когда RS и RW вместе для низкого заряда, могут быть записаны инструкции в обычное время, или отображает адрес, когда RS для низкого уровня для высокой электроэнергии может, как правило, RW читает сигналы занятого, когда RS для высокого уровня для низкого заряда, обычно RW может записывать данные.

6 футов: конец, чтобы сделать, может закончиться, когда E управляется высоким уровнем перепрыгивания в низкую электроэнергию в обычное время, ЖК-модуль.

От 7 до 14 футов: D0 ~ D7 для восьмиканальных кабелей передачи данных.

15 футов: Положительная мощность подсветки

16 футов: отрицательная мощность подсветки

ЖК-модуль внутренней памяти персонажа (cgom), уже сохранен 160 различных графических символов точечной матрицы, как показано в таблице 1, эти символы имеют: арабские цифры, 1602 чехол с английскими буквами, часто используемыми символами, например, японскими и имитирующими имя, Каждый символ имеет фиксированный код, например, прописную букву на английском языке, надпись «A»-код 01000001 B (41 H), показывает адрес графического дисплея 41 modules H dot matrix, И мы можем увидеть букву «А».

Ниже приведен ЖК-модуль со второй строкой в положении первого персонажа, в котором надпись «A» программа: ORG 0000 H

RS EQU P3.7; Определение определенного подключения оборудования

RW EQU P3.6; Определение определенного подключения оборудования

E EQU P3.5; Определение определенного подключения оборудования

MOV P1, #00000001 B; Очистка экрана и сброс курсора

ACALL ENABLE; Вызов, чтобы заказать subrautine

MOV P1, #00111000 B; Установите режим отображения: восемь 2 линий 5x7 точечной матрицы

ACALL ENABLE; Вызов, чтобы заказать subrautine

MOV P1, #00001111 B; Дисплей для открытия и курсора, и курсора, позволяет мигать

ACALL ENABLE; Вызов, чтобы заказать subrautine

MOV P1, #00000110 B; Слова не двигаются, курьер для перемещения справа

ACALL ENABLE; Вызов, чтобы заказать subrautine

MOV P1, #0 C0H; Запись показывает начальный адрес (вторая линия, первое положение)

ACALL ENABLE; Вызов, чтобы заказать subrautine

MOV P1, #01000001 B; Буквы A

SETB RS; RS = 1

CLR RW; RW = 0; Готов к записи данных

CLR E; E = 0; Expression show command

Возможна задержка; Судейский ЖК-модуль занят?

SETB E; E = 1; Полный дисплей, и программа для парковки

Ajmp $

Включают:

CLR RS; Управление записью, управление через subroutine

CLR RW

CLR E

Нареки задержки

Прпб E

Красно-белый

Задержка:

MOV P1, #0 FFH; Судите ли загруженный жидкокристаллический дисплей

CLR RS

Прпб RW

CLR E

NOP

Прпб E

JB P1.7, задержка; Если P1.7 для высокого уровня, сказал, что занят циркуляцией, подождите

Красно-белый

Конец

Программа в начале функции ЖК-модуля, инициализованные настройки, согласны с тем, что формат. Обратите внимание, когда курсором является автоматическое отображение символов, перемещайте вправо, без человеческого воздействия, и каждый раз, когда команды ввода именуются первой судьей, ЖК-модуль процедуры занят задержкой, затем Укажите адрес на дисплее положение 0 C0H, наконец, чтобы показать символ, входящий код 41 H.

SMC1602A (16*2) Режим соединения полости рта

Линия подключения:

--

| LCM-51 | LCM-51 | LCM- - - 51 |

- - -

| DB0- - -P1.0 | DB4- - -P1.4 | RW- - -P2.0 |

| DB1- -P1.1 | DB5- - -P1.5 | RS- - -P2.1 |

| DB2-P1.2 | DB6- - -P1.6 | E- - - P2.2 |

| DB3- -P1.3 | DB7- - -P1.7 | VLCD принимает 1 K сопротивление GND |

--

[Примечание: устройства AT89S52 имеют кристаллы 12 м]

= = * /

# Define LCM_RW P2_0/pin определения

# Define LCM_RS P2_1

# Define LCM_E P2_2

# Define LCM_Data P1

# Define noy 0x80/используется для тестирования LCM status now in Busy logo

# Я nclude

Void wwritedatalcm (без знака WDLCM);

Void wwritecommandlcm (без знака char WCLCM, BuysC);

Неподписанный char ReadDataLCM (Используйте void);

Без знака чар, см (без знака);

Void LCMInit (Используйте void);

Void DisplayOneChar (без знака char X, без знака char Y, без знака char DData);

Void DisplayListChar (unsigned char X, unsigned char Y, unsigned char code * DData);

Void Delay5Ms (Используйте void);

Void Delay400Ms (Используйте v
