1602 ЖК-модуль экрана дисплея МОДУЛЬ платформ duemilanove MEGA2560 mega1280

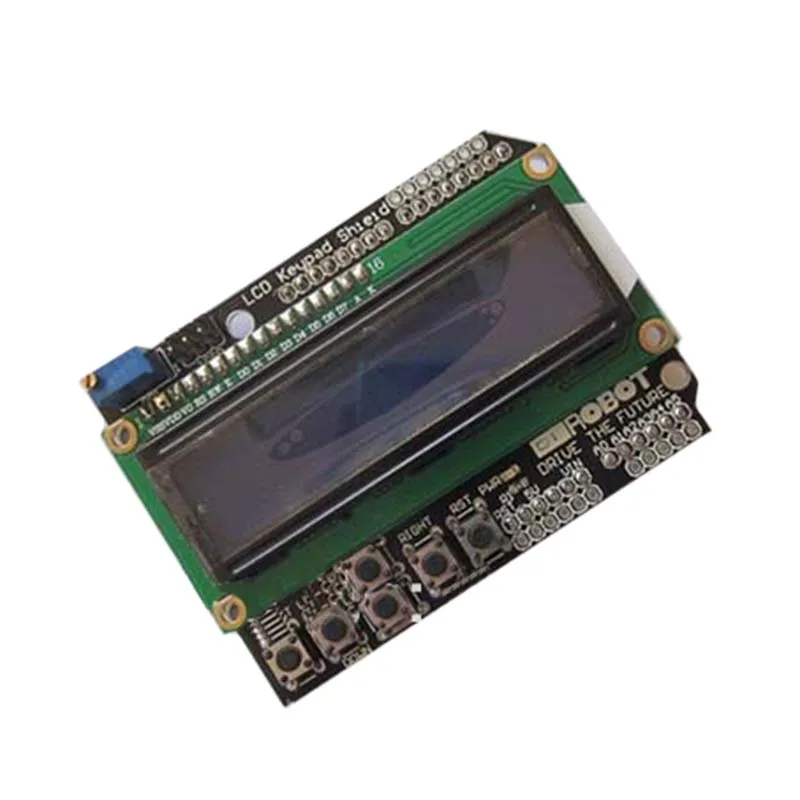

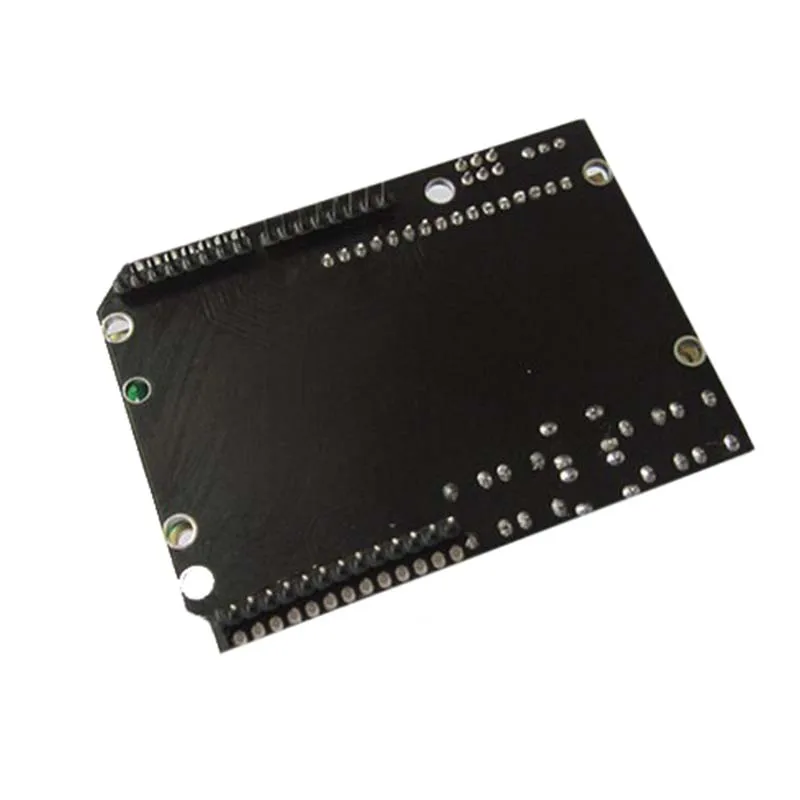

ЖК-клавиатура Щит вход и выходная плата расширения с помощью 2 линии 16 символьный ЖК с контрастной регулировкой и подсветкой, использование аналогового порта будет завершено в пяти ключевых входах, кнопка сброса, и расширился из запасного неиспользованного порта IO, полностью использовать порт IO. Займет любой цифровой порт: pin4 (db4) 5 (DB5), 6 (db6), 7 (db7), 8 (RS), 9 (e), 10 (подсветка подсветки), имитация ключа A0. (ЖК-цвет не указан, они были отправлены.)

Отладка модуля:

ЖК-кнопочный щит, вставленный полученный контроллер, А затем необходимо скачать ЖК-дисплей 4bit_mod.h (сохранить как), затем скомпилировать следующие процедуры испытаний и затем загрузить на Начальный экран ЖК-клавиатуры, первый видит ЖК-дисплей, если показывает характер, если нет никакого символа отображения, является неправильным контрастом, Вы можете использовать отвертку flawhead для регулировки RP1 (вращение по часовой стрелке), переданное для четкого характера.

Тесты визуализации:

Код диапазона GP2D12:

# Включают <LCD4Bit_mod.h>

ЖК 4bit_mod LCD = ЖК 4bit_mod (2);

Char GP2D12;
Char A, B;
A char из str1 [] = "renge:";
Char str2, [] = "renge Over";
Char str3 [] = "см";

Недействительными установки ()
{
ЖК. инит ();
ЖК-ЖК. четкий ();
ЖК. printin (GP2D12 тестирование...);
}

Недействительными петля ()
{
GP2D12 = read_gp2d12_range (1);
Если (GP2D12> 80 | GP2D12 <10)
{
ЖК-ЖК. cursorto (2,0);
ЖК. printin (str2);
}
Еще
{
A = 0x30 + GP2D12/10;
B = 0x30 + GP2D12 % 10;
ЖК. cursorto (2, 3);
ЖК. printin (str1);
ЖК-дисплей. принт (a);
ЖК-lcd. принт (b);
ЖК. printin (str3);
}
Задержка (50);
}

Поплавок read_gp2d12_range (байт pin)
{
INT tmp;
Tmp = analogread (pin);
Если (tmp <3) возврат-1;
Возврат (6787.0/(поплавок) ТМП-3.0)-4.0;
}

1 * ЖК-клавиатура Щит Модуль
