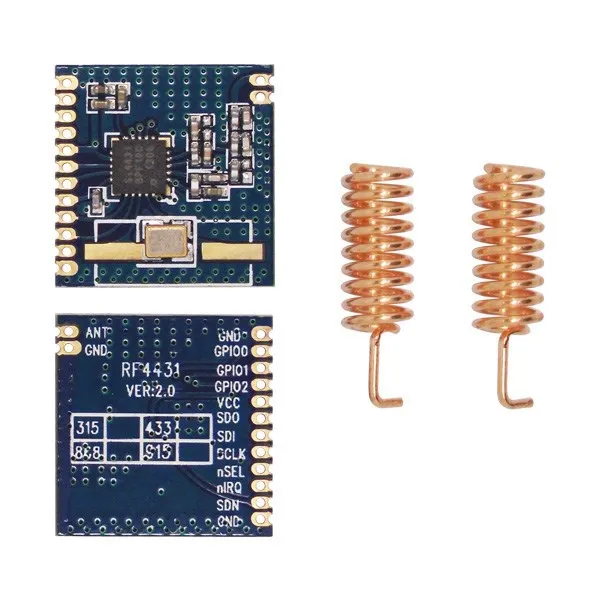

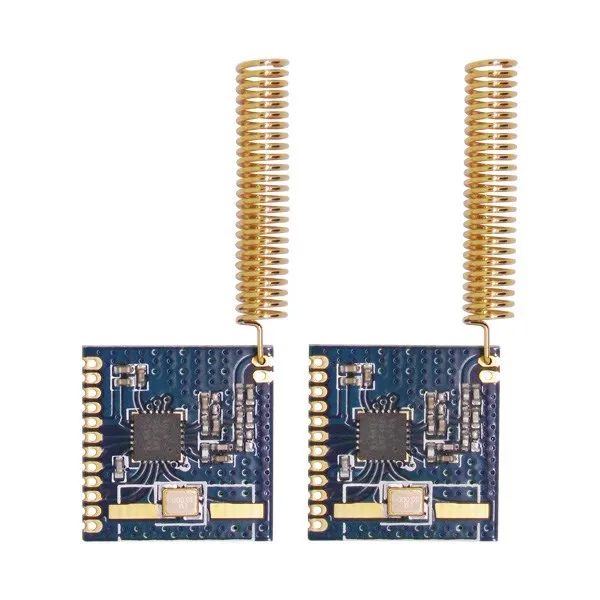

RF4431 встроенный 13dBm низкая мощность GFSK/FSK 915 МГц | 868 SPI беспроводной

RF4431 встроенный 13dBm низкая мощность GFSK/FSK 915 МГц | 868 SPI беспроводной

RF4431ПринимаетSilicon Labs Si4431 RF chip, Который является высокоинтегрированным беспроводным ISM band чип трансивера. Чрезвычайно высокая чувствительность приема(-121 дБм) и + 13 дБмВыходная мощность гарантирует покрытие диапазона и улучшает производительность передачи данных. Встроенное разнообразие антенны и функция прыжков могут использоваться для интенсивного улучшения производительности.

Информация о продукте:

Характеристики:

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Условия эксплуатации

Напряжение питания

1,8

3,3

3,6

V

Операционная система

Температура

-40

25

85

Потребление тока

Ток RX

18,5

Ма

Ток TX

35

Ма

@ 13dBm

Ток сна

<1

UA

Параметры RF

Частота

403

433

463

МГц

@ 433 МГц

838

868

898

МГц

@ 868 МГц

Скорость передачи данных по воздуху

0,123

256

Кбит/с

ФСК

Выходная мощность

-8

13

ДБм

Чувствительность

-118

ДБм

@ Data = 1,2 Кбит/с, Fdev = 30 кГц

Особенности:
* Диапазон частот: 433/470/868/915 МГц (настраиваемый 240-930 МГц)
* Чувствительность до-118dBm
* Скорость передачи данных: 0,123-256 кбит/с
* FSK, GFSK и режим OOKModulation
* 1,8-3,6 в источник питания
* Ультра-низкий режим отключения
* Цифровой Индикатор силы полученного сигнала (RSSI)
* Функция пробуждения по времени
* Антенна автоматически подходит и двусторонний переключатель управления
* Настраиваемая структура пакета
* Обнаружение приписки
* 64-байтовый регистр передачи и приема данных (FIFO)
* Обнаружение низкой мощности
* Датчик температуры и 8-битные аналого-цифровые преобразователи
* Диапазон рабочих температур:-40 ~ + 85 °C
* Интегрированный регулятор напряжения
* Частота прыжков
* Функция сброса питания
* Встроенная функция регулировки кристаллов

Применение:
* Пульт дистанционного управления
* Дистанционное считывание
* Домашняя охранная сигнализация и удаленный вход без ключа
* Сенсорные сети
* Промышленный контроль
* Контроль давления в шинах
* Домашняя Автоматизация телеметрии
* Мониторинг здоровья
* Записи персональных данных
* Беспроводные периферийные устройства ПК
* Контроль игрушек
* Считыватель тегов

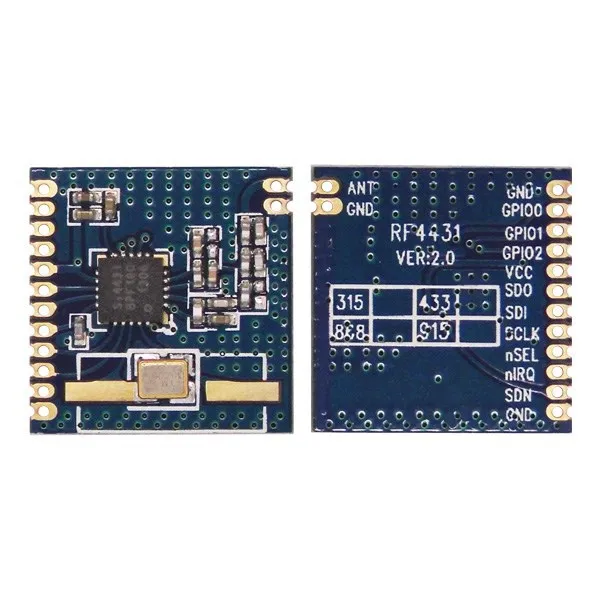

Контактный номер

Определения контактов

Описание

1

GND

Подключен к источнику питания

2

GPIO0

Цифровой ввод/вывод общего назначения может быть настроен для выполнения различных функций, в том числе: часы с микроконтроллером выходное состояние FIFO, сброс питания, таймер пробуждения, обнаружение низкого напряжения батареи TRSW antdivity control, конфигурация I GPIO через регистерезы, адрес 0BH 0CH и 0DH

3

GPIO1

4

GPIO2

5

VCC

Положительная мощность supply3.3V

6

SDO

0 ~ VDD Vdigital output, обеспечивая последовательную функцию индикации регистров внутреннего контроля

7

SDI

Серийный ввод данных. 0 ~ VDD V цифровой вход. 4-проводной последовательный поток данных шины последовательных данных

8

SCLK

Серийный ввод часов. 0 ~ VDD V цифровой вход. Этот штырь обеспечивает 4-проводную функцию последовательных данных часов

9

NSEL

Входной штырь последовательного интерфейса. 0 ~ VDD V цифровой вход. Этот штырь к 4-проводной последовательной шине данных выберите/Включите функцию, этот сигнал также используется, сказал, что режим чтения/записи burst.

10

NIRQ

Выходной штырь прерывания

11

SDN

Закройте входной контакт. 0 ~ VDD V цифровой вход. В дополнение ко всем режимам выключения SDN = 0. Когда чип SDN = 1 Shi будет полностью закрыт, и содержимое регистра будет потеряно.

12

GND

Подключен к источнику питания

13

Муравей

От коаксиальной антенны 50 Ом

14

GND

Подключен к источнику питания

RF модуль 433 МГц спектрограмма:

Измерение излучения

 РЧ модуль 858 МГц Спектрограмма:

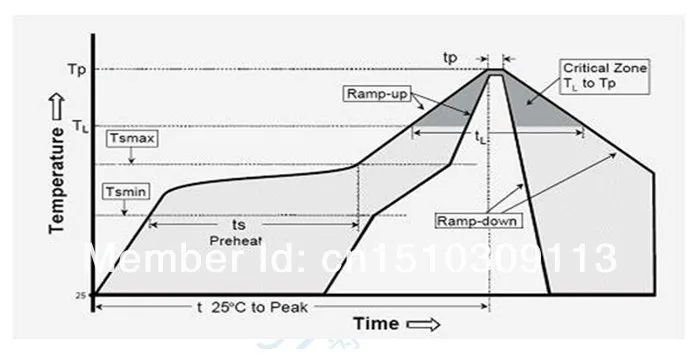

 Кривая температуры печи:

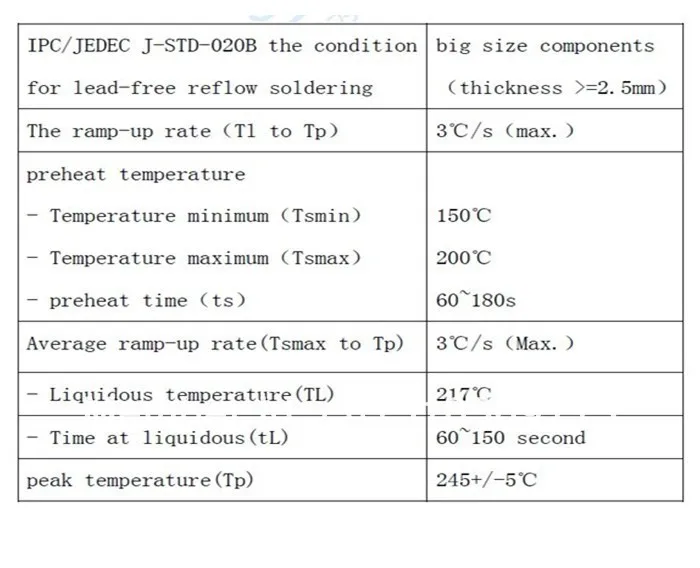

Мы рекомендуем вам следовать стандартам, связанным с IPC, при установке профиля оплавления:

Кривая температуры печи:

    Мы рекомендуем вам следовать стандартам, связанным с IPC, при установке профиля оплавления:

Если вам нужен другой Частотный диапазон433/470/868 МГцПожалуйста, оставьте сообщение!
