(Металлический корпус) Цифровое считывание дитрона/DRO для всех 3-осевых фрезерных

(Металлический корпус) Цифровое считывание дитрона/DRO для всех 3-осевых фрезерных

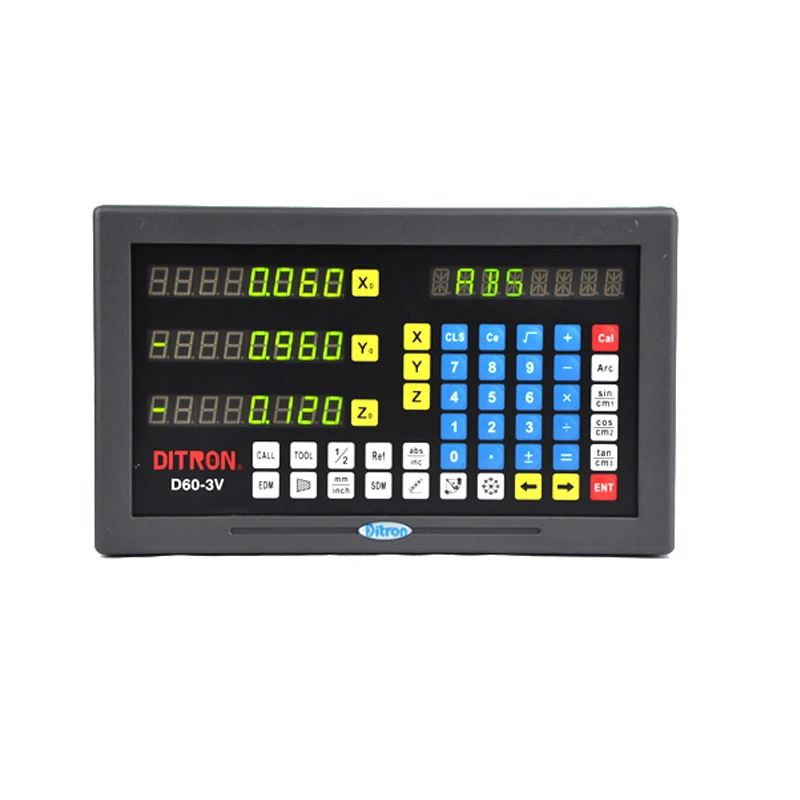

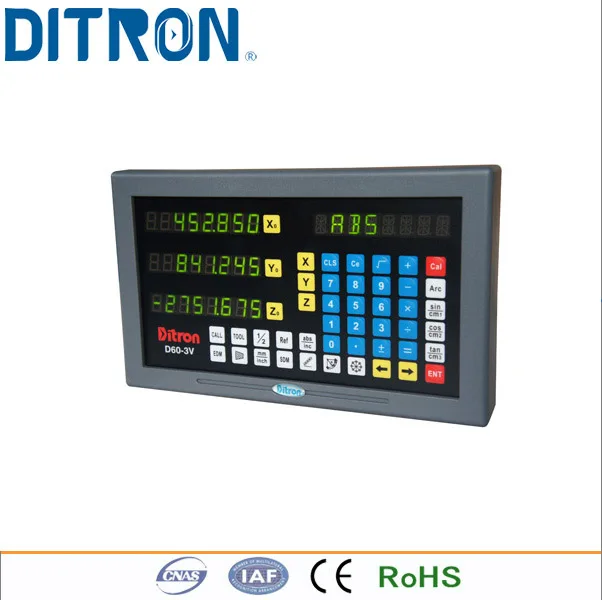

1)Цифровая индикация (DRO)

Размеры: 308x194x80 (единица измерения: мм)

Входное напряжение питания: 100 В ~ 240 В переменного тока; 50 Гц/60 Гц

Мощность Потребляемая мощность: 7-14VA

Предохранитель: 2A/250V

Рабочая температура: 0 ~ 45

Температура хранения:-30 ~ 70

Относительная влажность:<90%(20 ± 5)

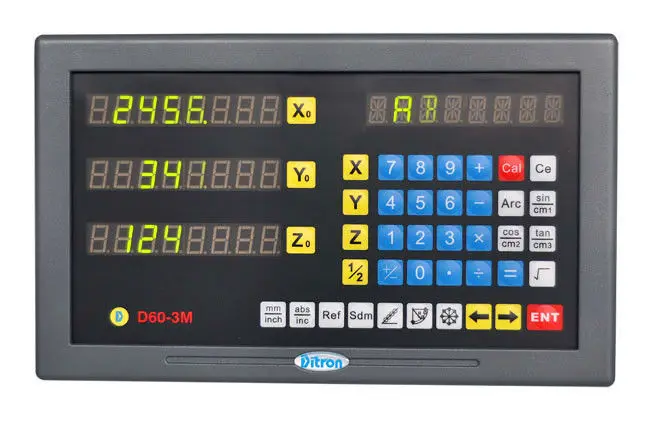

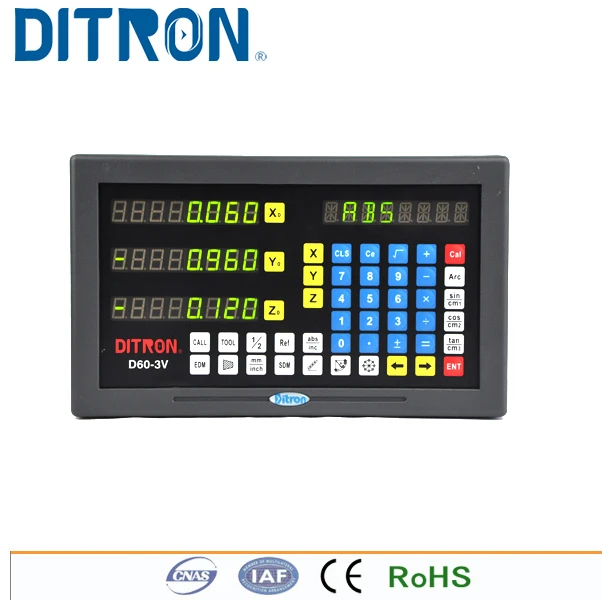

Модель: ditron DS-DRO 2L/2M/3M/3E/2G

Посылка: картонная упаковка

Размеры посылка: 390x290x140 (единица измерения: мм)

Особенности:

Усовершенствованная электронная технология

Высокой скорости

Полный с тригонометрическими фигурами, функций. Синус, cosine tan встроен
Несколько воспоминаний

Zero "опорная точка

Прочный литой алюминиевый чехол с порошковым покрытием

Прочная клавиатура для всех функций

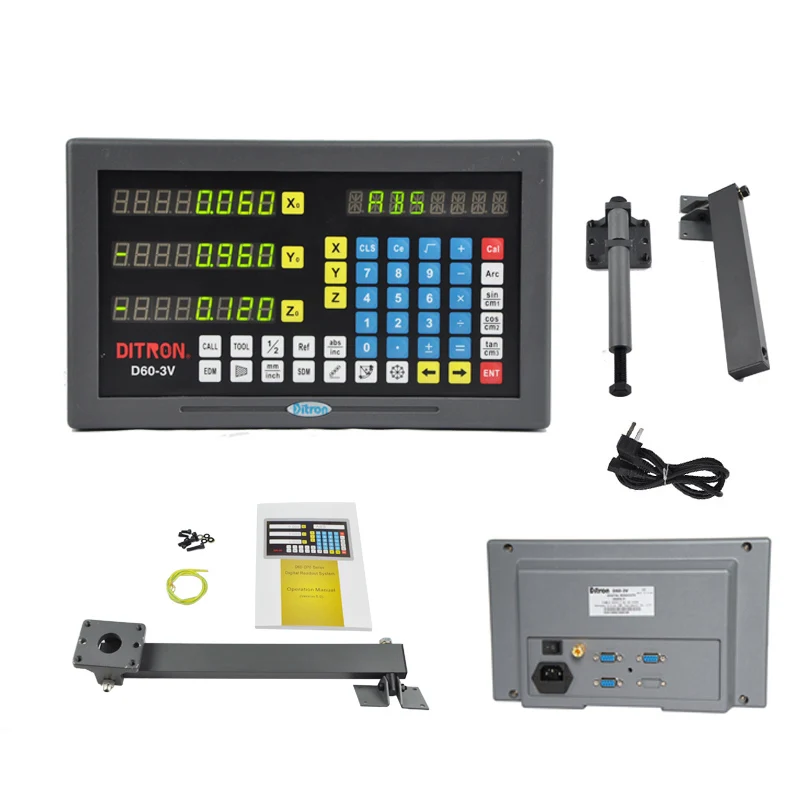

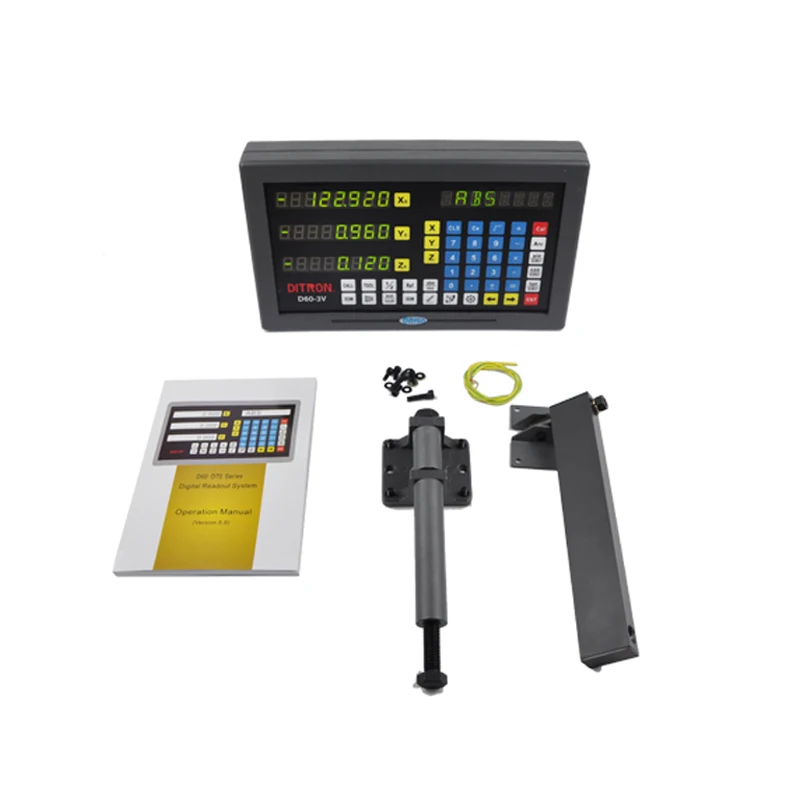

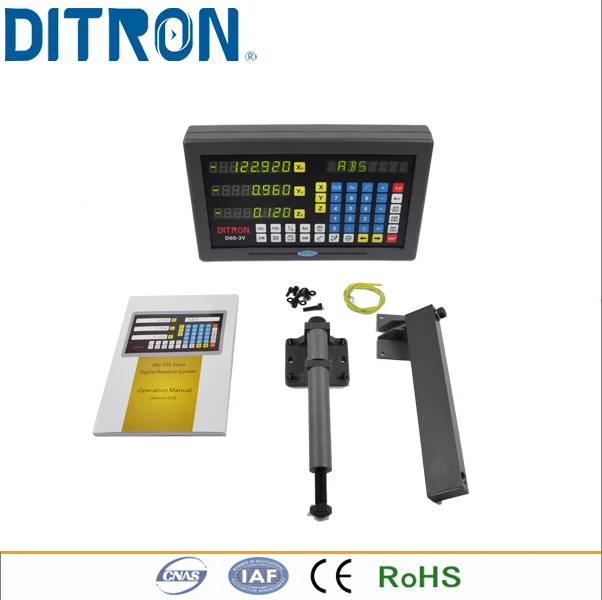

Все счетчики поставляются с монтажным кронштейном

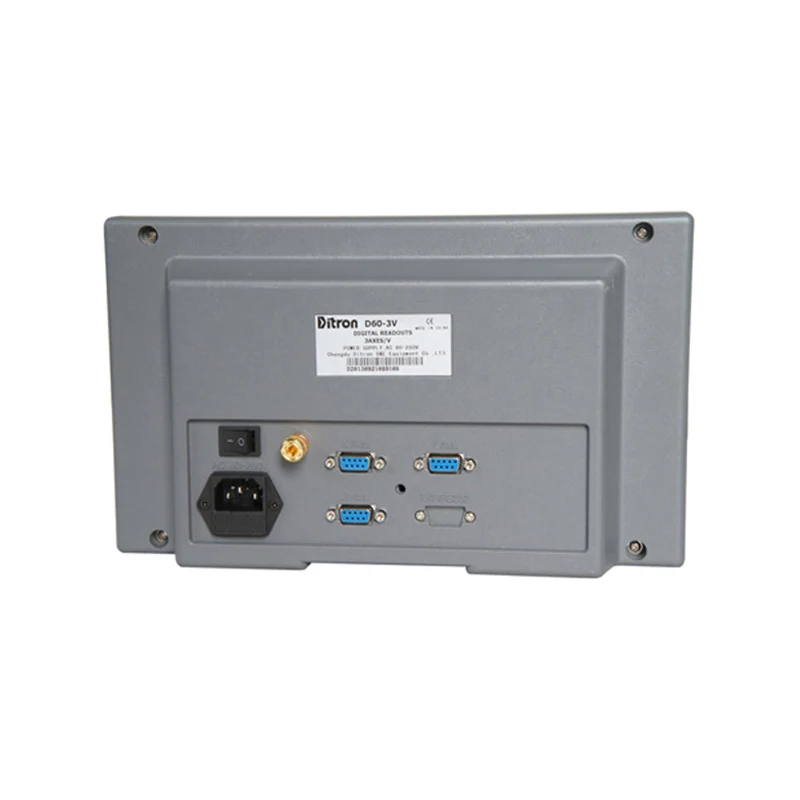

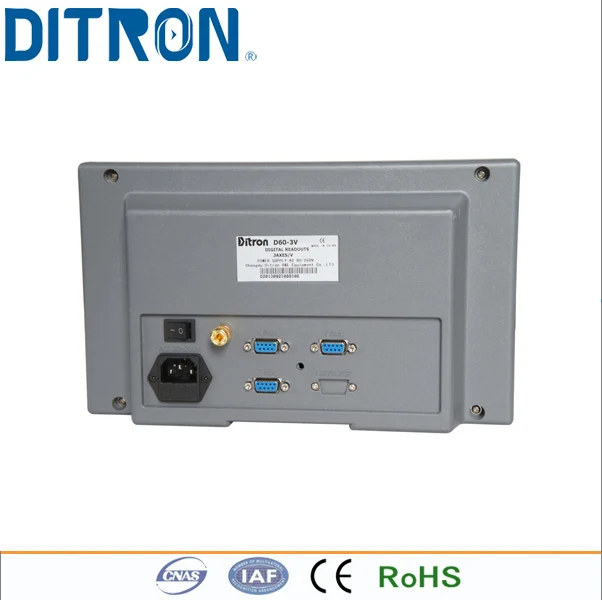

RS-232C Интерфейс из УЦИ

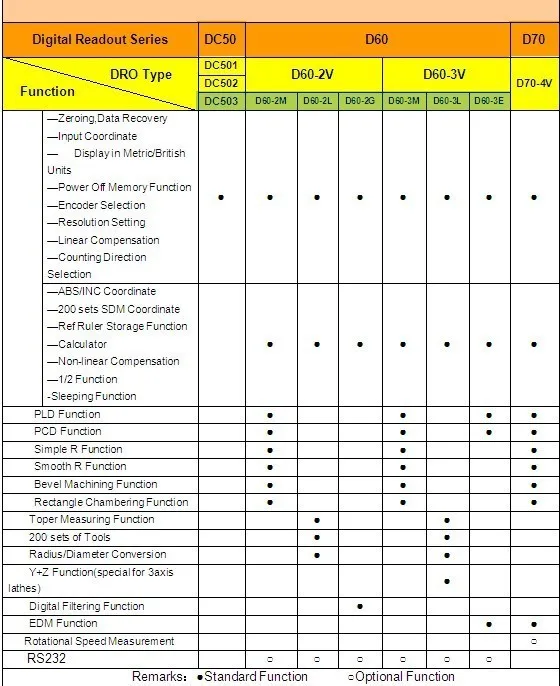

Основные функции и функции обработки

1. Основные функции

Старт, самопроверка

Системы настройки

Обнуление

Предварительная настройка

Абсолютный/инкрементный/200 групп пользовательский способ отображения координат

Середину расчет

Переключаемый дисплей между мм и дюймами

Установка линейной компенсации

Отключения menory

Спальный Функция

2. Гладкая функция ARC R (для: 2 В, 3 в, 2 м, 3 м)

3. Простой и легкий R (для:,2 в, 2 м)

4. Функция Расточного отверстия в наклонной линии (для: 2 В, 3 в, 2 м, 3 м)

5. Дополнительный ноль 200 точек (для: 2 В, 3 в, 2 м, 3 м, 3E,2G,2L)

6. Функция PCD (для: 2 В, 3 в, 2 м, 3 м, 3Е)

7. Коническая обработка (для: 2 В, 3 в, 2 м, 3 м)

8. Асимптотическая обработка внутренней полости квадрата (для: 2 В, 3 в, 2 м, 3 м)

9. Функция автоматического поиска нуля (для: 2V,3V,2M,3M,3E,2G,2L)

10. Простая функция расчета (для: 2 В, 3 в, 2 м, 3 м)

11. Функция инструмента компенсации (для: 3 В, 3 м)

12. Фильтр значений дисплея (для: 2 в, 2 г)

13. EDM функция выхода (для: 3V,3E)Функция EDM (spark machine) должна оставить сообщение.

14. M3 функции (для приготовления пищи: 2В, 2E)

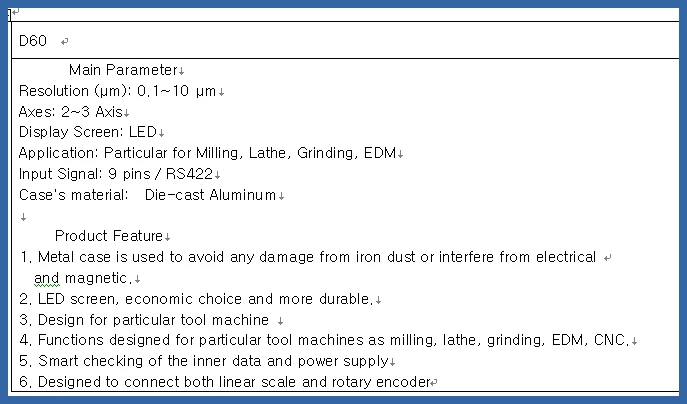

Технические параметры DRO:(3 м)

1) Диапазон напряжения: 80 в-260 В переменного тока/50 Гц-60 Гц

2) рассеивание энергии: 20VA

3) Номер координат: 1/2/3/4

4) Дисплей: 7 бит Дисплей с подписаны

5) Частота времени: 4X

6) Входной сигнал коробки индикации: TTL,EIA-422-A

7) Входная частота:>100 кГц

8) Разрешение: 10 мкм, 5 мкм, 1 мкм, 0,5 мкм, 0,1 мкм

9) Операционная клавиатура: сенсорный светильник

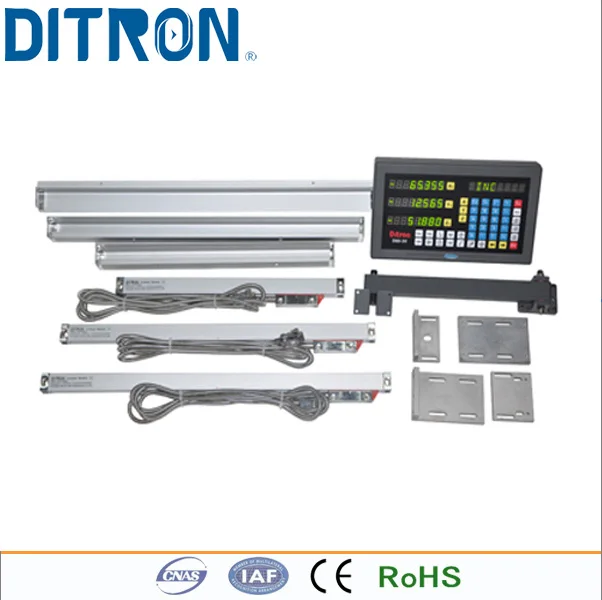

10) линейная шкала решетки пространство: 0,04 мм, 0,02 мм, 0,01 мм, источника питания + 5V. Разница от двух до четырех TTL выходной сигнал 90 °.

Функции описания:

1)Функция кругового сверления: цифровая индикация может автоматически рассчитать расположение отверстия в соответствии с данными, указанными в вводе

2) Функция линейного сверления: напротив оси любого угла, если расстояние между отверстиями остается фиксированным, DRO может рассчитать расположение отверстия в соответствии с данными, указанными в вставке

3) компенсация радиуса инструмента: при использовании цилиндрического фрезерного инструмента необходимо учитывать радиус инструмента. Направление процесса определяет увеличение или уменьшение расчетного значения. После ввода номера инструмента значение DRO будет сохранено.

4) определение центра заготовки только через инструмент или прикосновение к двум точкам заготовки, DRO может рассчитать расположение центра заготовки

5) 200 набор инструментов база: повторяя тот же процесс в заготовке, вы можете хранить значение инструмента, которое будет удобно для оператора

6) обработка круглой дуги: обработка образцов и двухосевая обработка дуги

7) функциональный калькулятор: функция калькулятора может повысить эффективность работы

8) расчет уклона: Введите две точки заготовки, DRO может рассчитать наклон заготовки.

9) расчет комбинации оси Z: ось Z может отображать смещение комбинации двух параллельных осей

10) предустановленное значение: предустановка радиуса заготовки

11) функция числовой фильтрации

12) EDM контроль глубины: может помочь инструмент сделать контроль глубины
