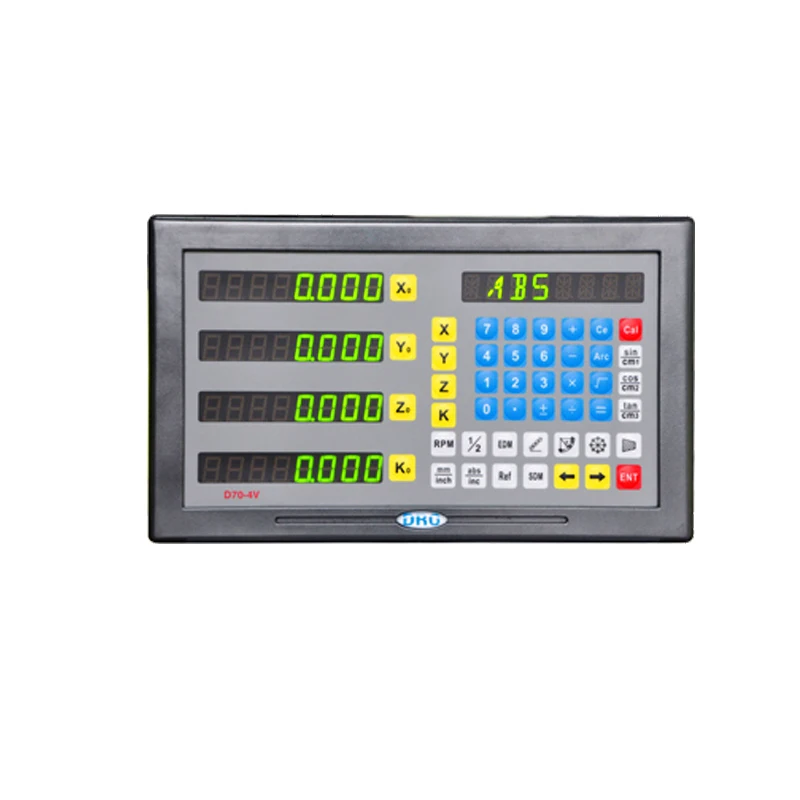

Ditron новый дизайн 4 осевая цифровая индикация цифровой индикационный дисплей для

Ditron новый дизайн 4 осевая цифровая индикация цифровой индикационный дисплей для

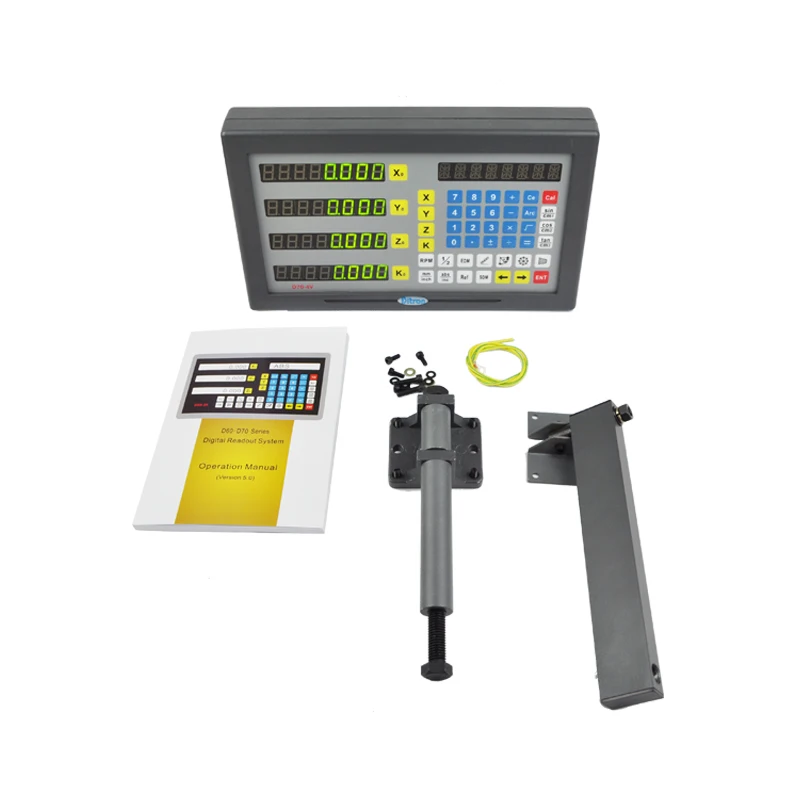

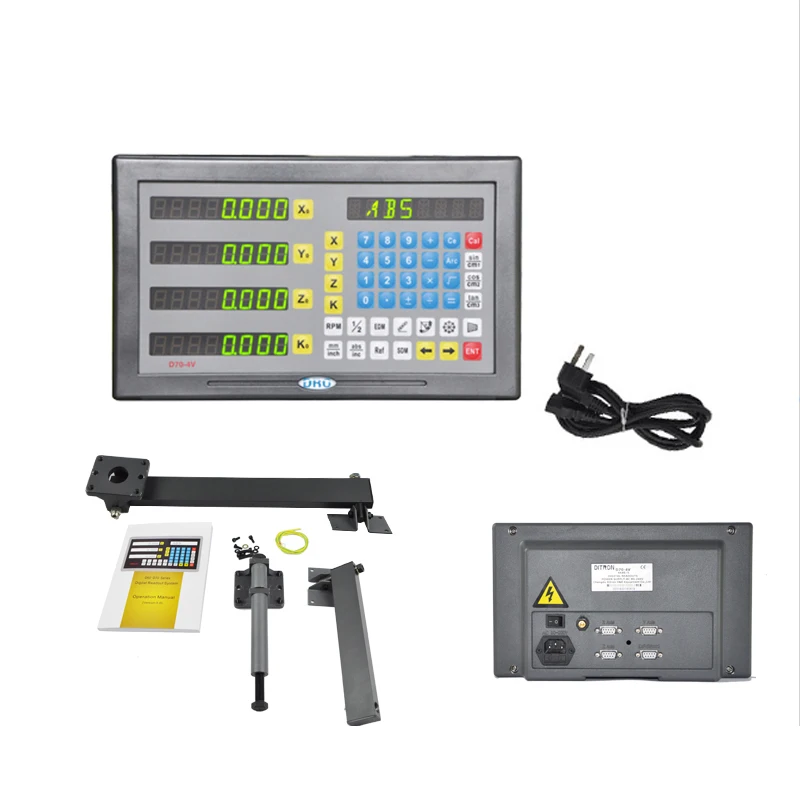

Заказ включает:

1 * 4-осевая цифровая индикация

1 * подходящая вилка (Штепсельная Вилка разного типа для США, Австралии, ЕС, Великобритании)

1 * Руководство пользователя

1 * Все монтажные кронштейны

Цифровая схема индикации входного сигнала

1. Полный возможности и может широко использоваться для мельницы, токарного станка, сверления, расточки, резки проволоки и EDM машины.

2. Широкий AC80-260V напряжения может быть широко использован во всем мире.

3. Мы предлагаем нам, AU, EU, UK различные типы вилок для разных стран, если это необходимо.

Ключевые особенности

1) Диапазон напряжения: 80 в-260 В переменного тока/50 Гц-60 Гц

2) рассеивание энергии: 20VA

3) Номер координат: 1/2/3/4

4) Дисплей: 8-битный дисплей с подписью

5) Частота времени: 4X

6) Входной сигнал коробки индикации: TTL, EIA-422-A

7) Входная частота:> 100 кГц

8) Разрешение: 10 мкм, 5 мкм, 1 мкм, 0,5 мкм, 0,1 мкм

9) Рабочая клавиатура: легкие сенсорные кнопки

10) площадь решетки линейной шкалы: 0,04 мм, 0,02 мм, 0,01 мм, источник питания + 5 В. Разница между двумя и четырьмя выходными сигналами TTL составляет 90 °.

Введение функции

1) Функция кругового бурения: цифровая индикация может автоматически рассчитать расположение отверстия в соответствии с данными, указанными в вводе

2) Функция линейного сверления: напротив оси любого угла, если расстояние между отверстиями остается фиксированным, DRO может рассчитать расположение отверстия в соответствии с данными, указанными в вставке

3) компенсация радиуса инструмента: при использовании цилиндрического фрезерного инструмента необходимо учитывать радиус инструмента. Направление процесса определяет увеличение или уменьшение расчетного значения. После ввода номера инструмента значение DRO будет сохранено.

4) определение центра заготовки только через инструмент или прикосновение к двум точкам заготовки, DRO может рассчитать расположение центра заготовки

5) 200 набор инструментов база: повторяя тот же процесс в заготовке, вы можете хранить значение инструмента, которое будет удобно для оператора

6) обработка круглой дуги: обработка образцов и двухосевая обработка дуги

7) функциональный калькулятор: функция калькулятора может повысить эффективность работы

8) расчет уклона: Введите две точки заготовки, DRO может рассчитать наклон заготовки.

9) расчет комбинации оси Z: ось Z может отображать смещение комбинации двух параллельных осей

10) предустановленное значение: предустановка радиуса заготовки

11) функция числовой фильтрации

12) EDM контроль глубины: может помочь инструмент сделать контроль глубины
