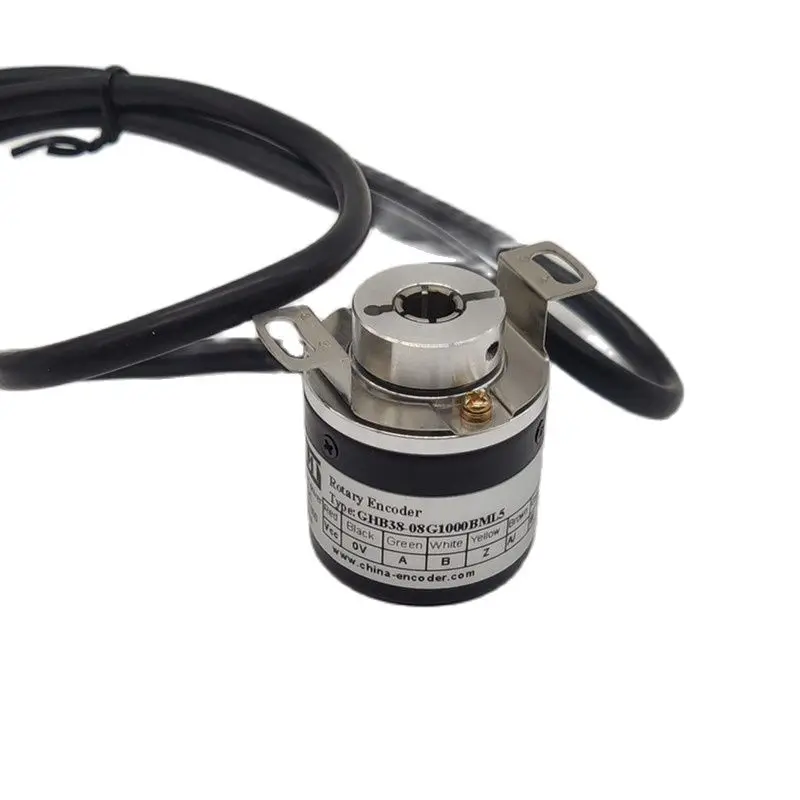

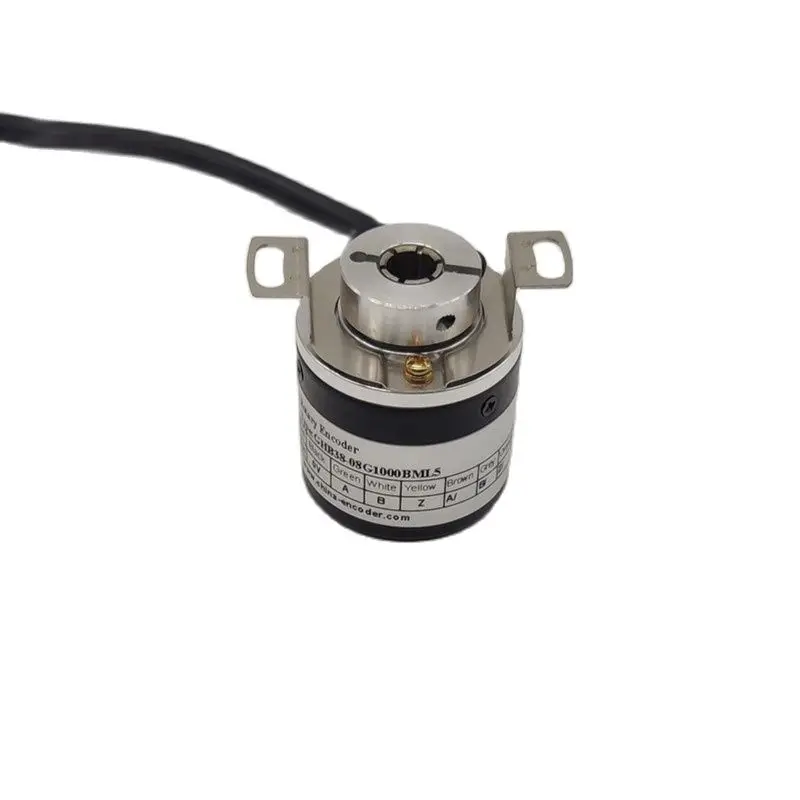

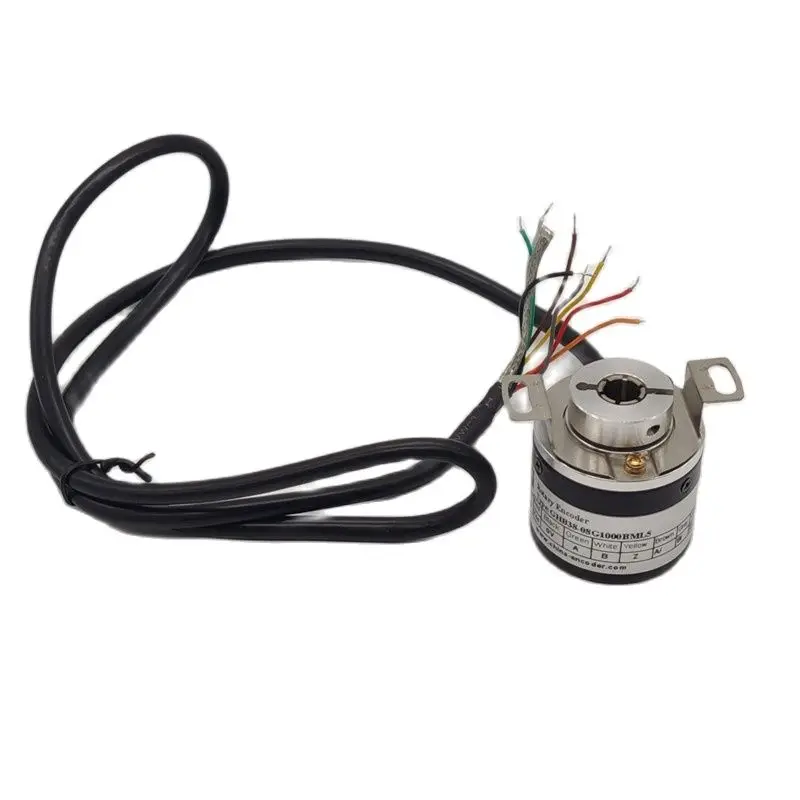

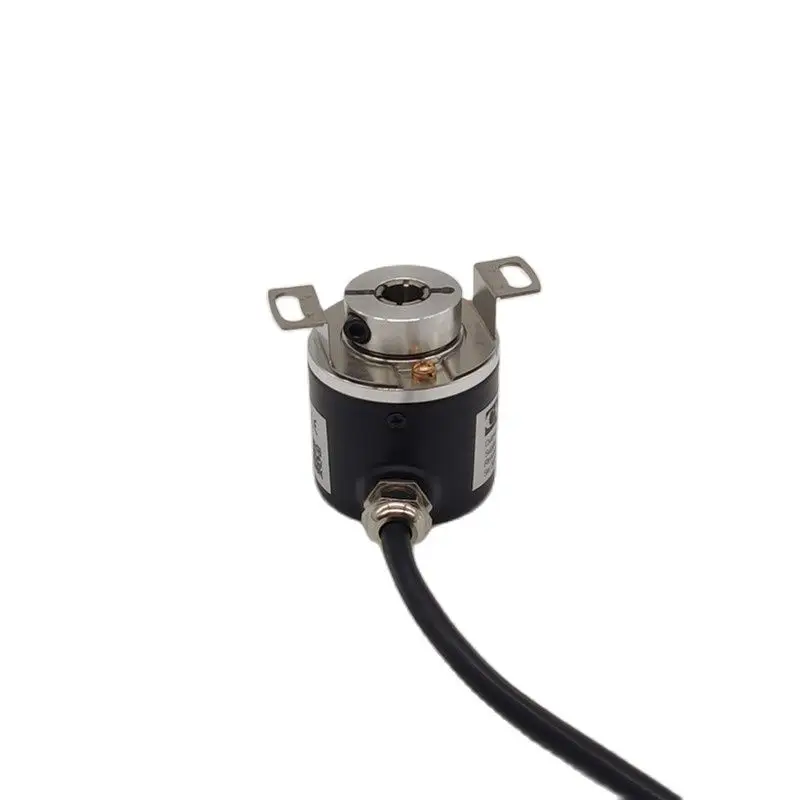

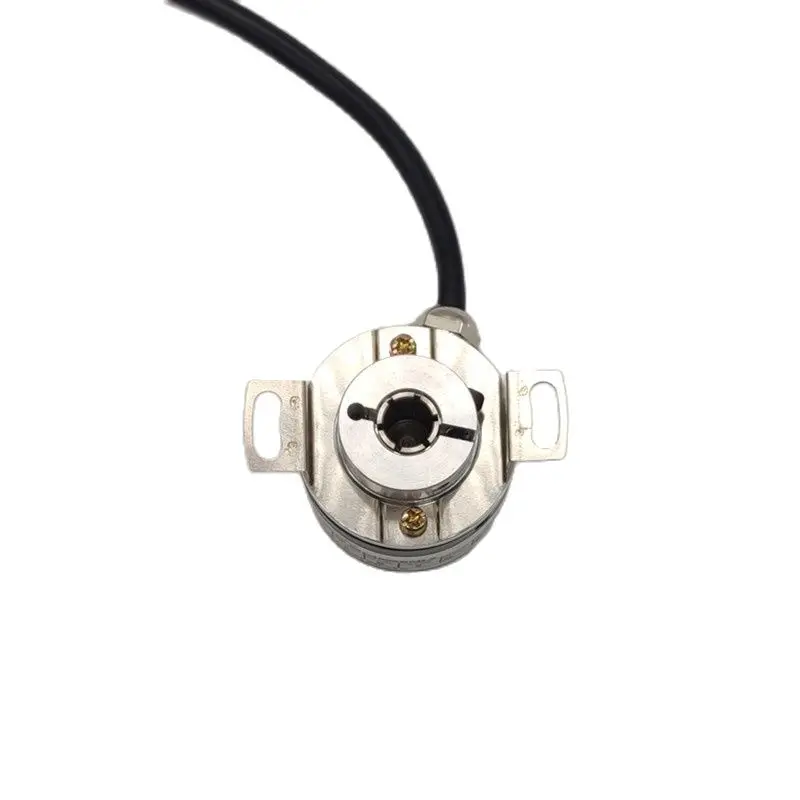

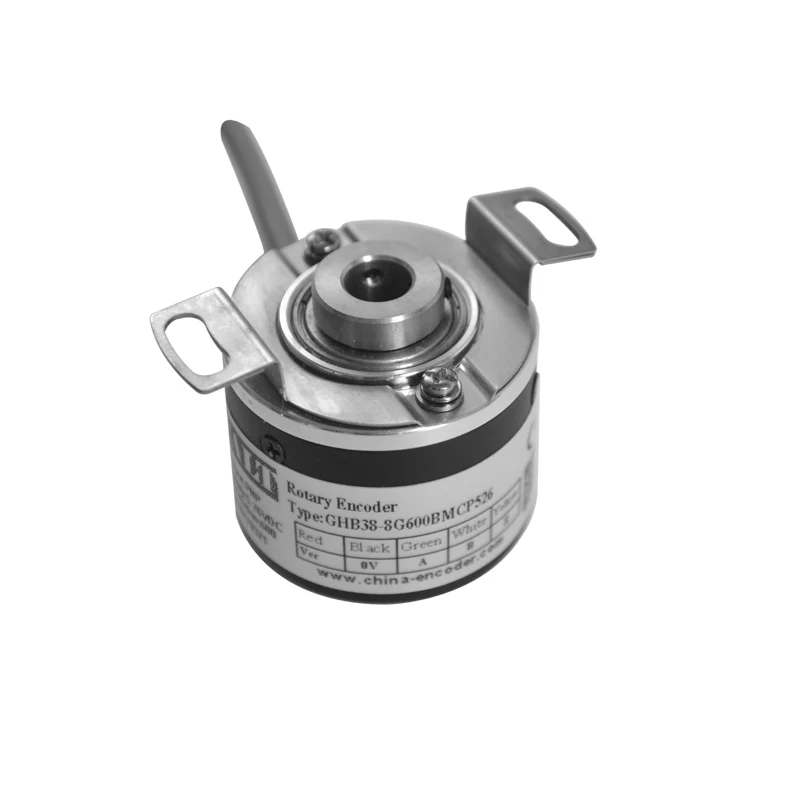

GHB38 роторный кодер 8 мм глухие полые кодовые датчики положения вала линейный драйвер A B Z A- B- Z-использовать для вышивальной машины

Особенности:

LВнутренние устройства ASIC, хорошая надежность, длительный срок службы, защита от помех.

LМеталл shellis более прочный и антиударный.

LOutletend использовать водонепроницаемый металлический интерфейс защиты

LТяжелая, анти-масляная и водная нагрузка.

LПрименение широкого спектра механического и промышленного контроля.

LРазрешение до импульса to3600.

L10 ~ 3600 импульсов опционально: (другие импульсы доступны по запросу)

Модель определена:

Электрические характеристики:

Выходная схема

Выход открытого коллектора

Выходное напряжение

Push-pullcompliment выходы

Драйвер

Напряжение питания

5 ~ 30 в

5 ~ 30 в

5 ± 0,25 5 ~ 30V

5 ± 0,25 5 ~ 30V

Потребление тока

? 80 мА

? 80 мА

? 80 мА

? 150 мА

Ток нагрузки

40 мА

40 мА

40 мА

60 мА

Высокая выходная мощность

Мин Vcc * 70%

Минимальный Vcc-2.5V

Минимальный Vcc-1.5V

Мин 3,4 в

Низкий выход

Макс 0,4 V

Макс 0,4 V

Макс 0,8 V

Макс 0,4 V

Время подъема Tr

Макс 1us

Макс 1us

Макс 1us

Макс. 200ns

Время осени Tf

Макс 1us

Макс 1us

Макс 1us

Макс. 200ns

Высокая частотная характеристика

300 кГц

300 кГц

300 кГц

300 кГц

Механические свойства:

Максимальная скорость r/мин

Пусковой момент

Максимальная нагрузка оси

Воздействие

Анти-вибрация

6000

<0.05нм

Радиальная 50 N осевая 20 N

50 г/11 мс

10 г 10-2000 Гц

Инерция момента

Рабочая температура

Температура хранения

Степень защиты

Вес

4x10.-6Kgm? 2;

-30 ~ 85 °C

-40 ~ 95 °C

IP54

180 г
