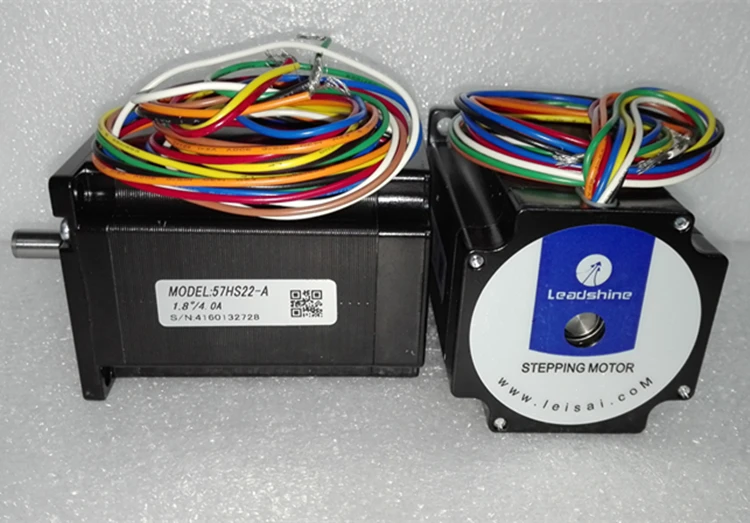

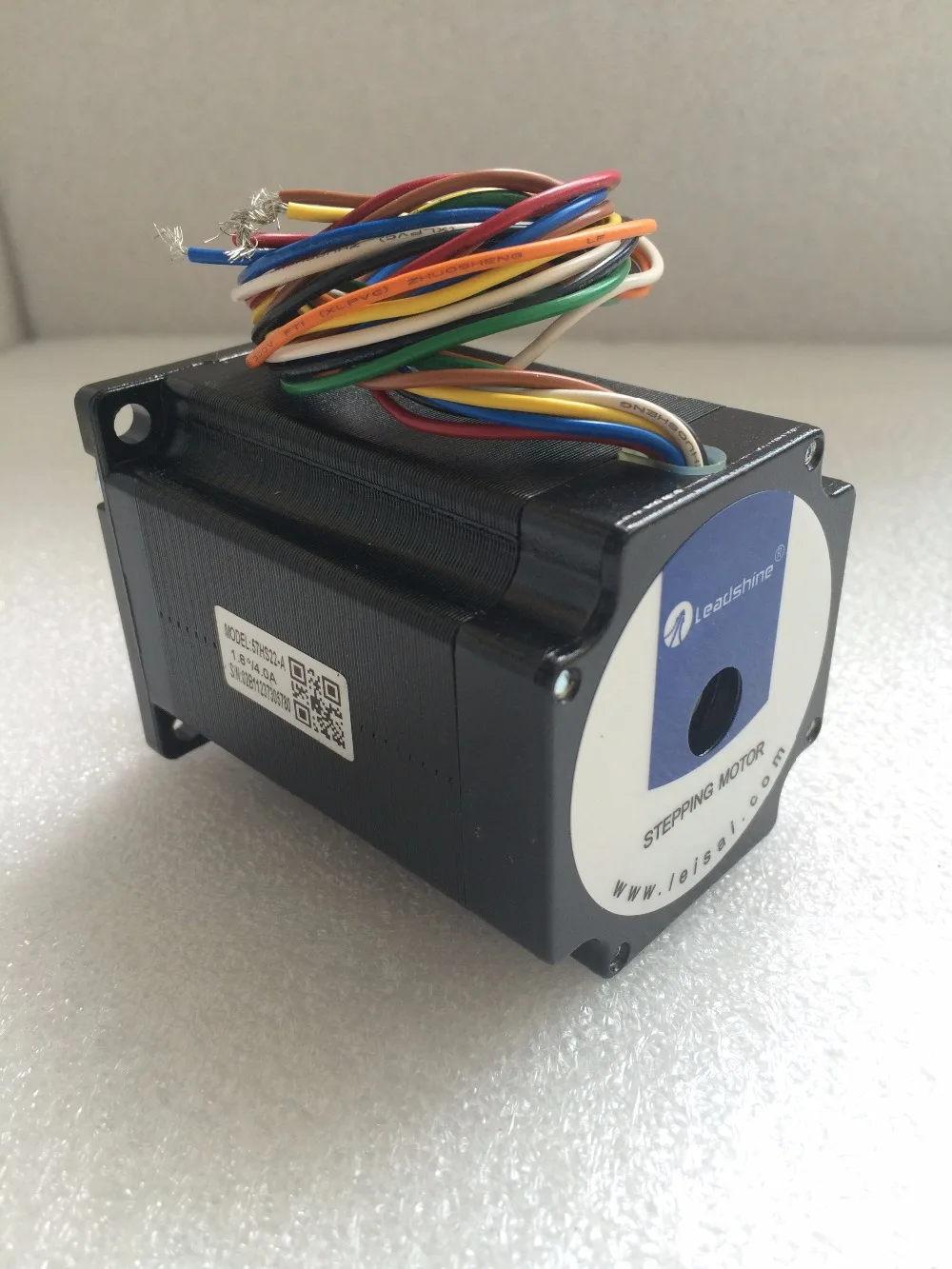

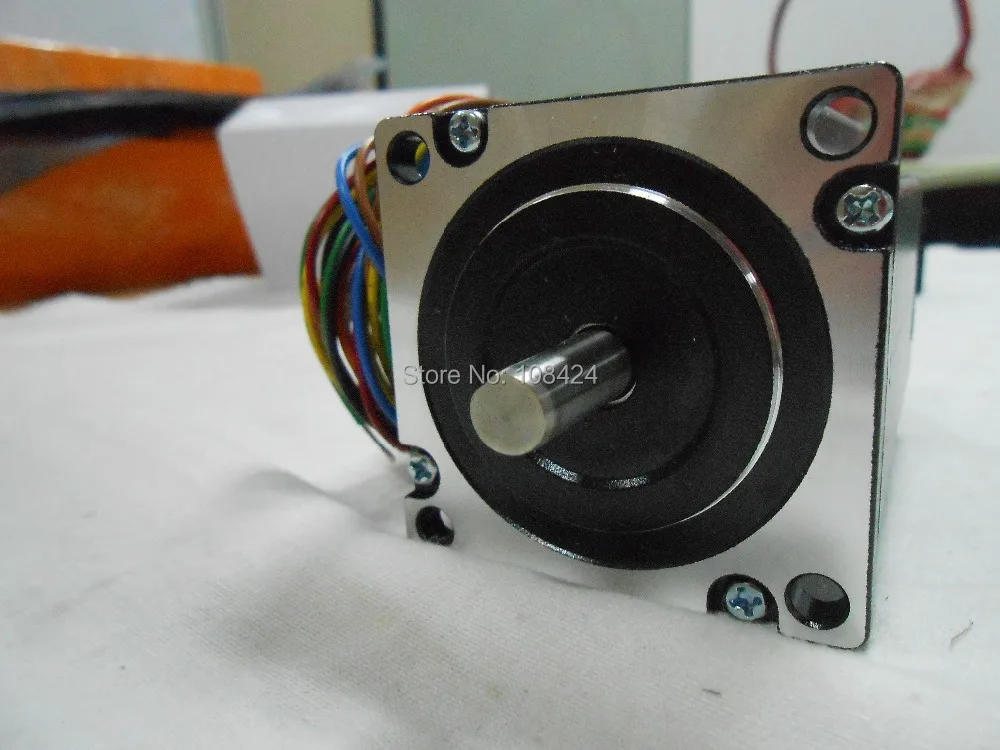

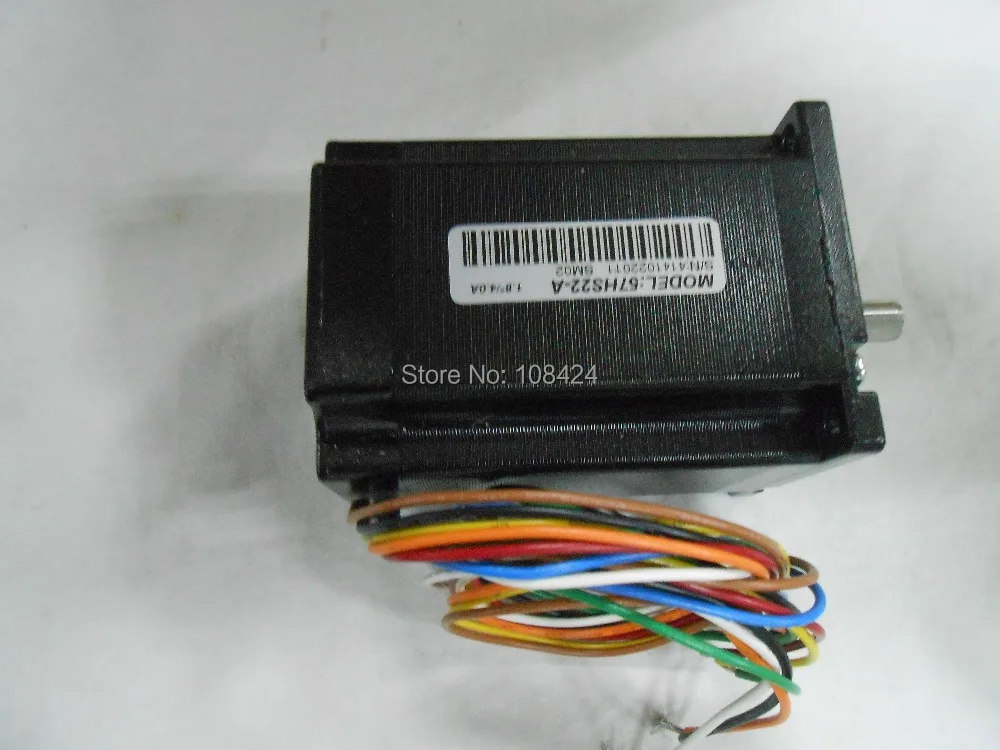

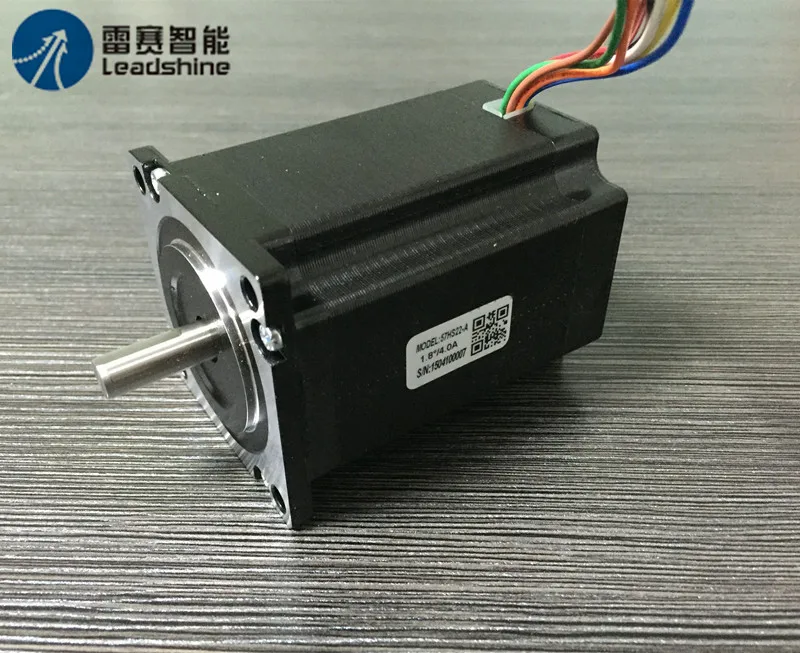

Leadshine 2-фазный шаговый двигатель 57HS NEMA23 серии 57HS22-A однополярный 3.5A 198,24 (1,4) n.m Новый

Введение:

В 57HS22 двухфазный шаговый двигатель подходит для широкого спектра motion контроль температуры приложений. Завершенный с 8 головками двигателя, двигатель может быть подключен несколькими различными способами, включая биполярные серии, биполярные параллельные и однополярные.

Особенности:

* 2-фазовый гибридный шаговый двигатель

* Высокий крутящий момент

* Стандартные размеры NEMA 23

* Серия или параллельная и однополярная проводка

* Оптимизирован для микрошагового

Технические характеристики:

Общие

Угол поворота

1,8 °

Точность угла шага

+ 5% (полный шаг, без нагрузки)

Температура подъем

80 ° C Max

Окружающего Температура

-10 °C-+ 50 °C

Сопротивление изоляции

100M?min.500VDC

Прибор для тестирования Диэлектрической прочности

500 В переменного тока в течение одной минуты

Вал радиальная игра

0,06 Макс. (450g-нагрузка)

Осевое играть

0,08 Макс.(450g-load)

Кол-во ведет

8 за исключением 57HS04(6 проводов)

Электрический

Партномер

Соединение

Удерживающий крутящий момент Oz-in (нм)

Фазовый ток (Ампер)

Фазовое сопротивление (Ом)

Индуктивность фазы (mH)

Oz-in-sec2 инерции ротора (г. См2)

57HS22

(Биполярный) Параллельный

283,2 (2,0)

5,0

0,4 ± 10%

1,8 ± 20%

0,006816 (480)

(Биполярная) Серия

283,2 (2,0)

2,5

1,6 ± 10%

7,2 ± 20%

Однополярный

198,24 (1,4)

3,5

0,8 ± 10%

1,8 ± 20%

Комплект дисков:

Модель

Матч диски

57HS04

EM503/EM705/DM556

57HS09

57HS13

57HS22

Область применения:

Подходит для всех видов малого оборудования и инструментов автоматизации, таких как: пневматическая маркировочная машина, маркировочная машина, режущая машина, лазерная маркировочная машина, плоттер, небольшая гравировальная машина, станки с ЧПУ, подъемное оборудование и т. д. Эффективность очень высока для пользователей, ожидающих низкой вибрации, небольшого шума, Высокая точность и высокая скорость малого оборудования.
