Рабочее напряжение этот продукт 220 В если вам нужно 110 В, пожалуйста, дайте нам сообщение, по умолчанию мы 220 В (110 В нужно около трех дней время)

Спецификация источника питания серии DPS DC

Обзор:

Блок питания постоянного тока цифрового входного сигнала серии DPS Регулируемый конструирован для лаборатории, школы, линий продукции и электронного ремонта Конструированный для пользы. Стабильность напряжения высокая, небольшой пульсационный фактор, улучшила защиту от короткого замыкания и перегрузки по току. Из-за значения напряжения является цифровой ввод клавиатуры, сократить время настройки напряжения, полностью преодолеть традиционную настройку потенциометра плохой контакт, вызванный феноменом нестабильности напряжения. Внутренний блок питания, содержащий электронный переключатель, может удобно открывать выходную нагрузку.

BM и CM имеют функцию и разницу функций:

1 Общие характеристики: постоянный ток и постоянное напряжение, постоянный ток и Ma измерения, выходное отверстие, быстрое напряжение все функции шага.

2 см повышенной функциональности: Быстрый call10 групп напряжения и тока данных и хранения пользователя required10 групп напряжения и текущие данные, пароль Блокировка клавиатуры, предотвращения злоупотребления или эксплуатации вандализма.

3two Мощность Новый OCP перегрузки по току Автоматическое отключение (перегрузки по току автоматический стоп выходное напряжение).

Два Спецификация параметра

1, номинальные условия работы и размеры

Мощность напряжение питания 220 В + 10% 50/60 Гц (110 В нужно заказ)

Условия работы: 0-40temperature относительная humidity80 %

Температура хранения:-10-70C70% относительная влажность

Размеры: 265x128x150 мм (Д * Ш * В)

Вес: DPS303 2,3 кг

DPS305 2,3 кг

2, регулируемые государственные параметры

Выходное напряжение from0to 30 В может быть непрерывно регулировать (различать значение 0,1 В)

Точность выходного напряжения: 0,1 В

Стабильность напряжения: <0.01% + 3 мВ

Стабильность нагрузки: <0.01% + 3 мВ

Время восстановления: 100uS

Уровень пульсаций напряжения: <1mvrms (5 Гц-1 мГц)

Температурный коэффициент: <300PPM/C

В 3, параметры состояния постоянного тока

Постоянное значение тока: 305BM/CM5A мА постоянного тока maximum500 Ma

303BM/CM3A мА постоянного тока maximum500 Ma

Постоянный выходной ток от 0 до номинального значения непрерывной регулировки (чтобы отличить значение 0,01a)

Точность постоянного тока на выходе: + 0,01a (точность постоянного тока мА: + 1 мА)

Текущая стабильность <0.1% + 3mA

Стабильность нагрузки <0.1% + 3ма

Пульсационный ток шума <3 мкм

В 4, параметр автоматического отключения OCP overcurrent

OCP текущее значение: 305BM/CM5A (Энн точность: + 10mA)

Ma OCP текущее значение is500 mA (точность MA: + 1mA)

5, точность отображения тока и напряжения

Точность отображения напряжения: + 0,1 В (состояние постоянного тока)

Точность отображения тока: + 0,01a (постоянное давление)

Точность отображения тока Ma: + 1mA (постоянное давление)

6, емкость

Хранение и вызов десять тока, данные о напряжении (303/305/см)

Начальной был хранение в данных: 1 ключи (3 В) 2 (5 В) Кнопка 3 (9 В) 4 (12 В) 5 Кнопка (13,8 В) 6 (В 15 в) 7 (18 В в) 8 Кнопка Кнопки (В 19 в) 9 (20 В в) 0 (24 В в) значение текущего ключа составляет 5А, пользователь может произвольно менять настройки желаемого напряжения и тока.

В 7, Диапазон шага напряжения

10 В/1 В/0,1 В подъема напряжения шаг

Три панели Особенности

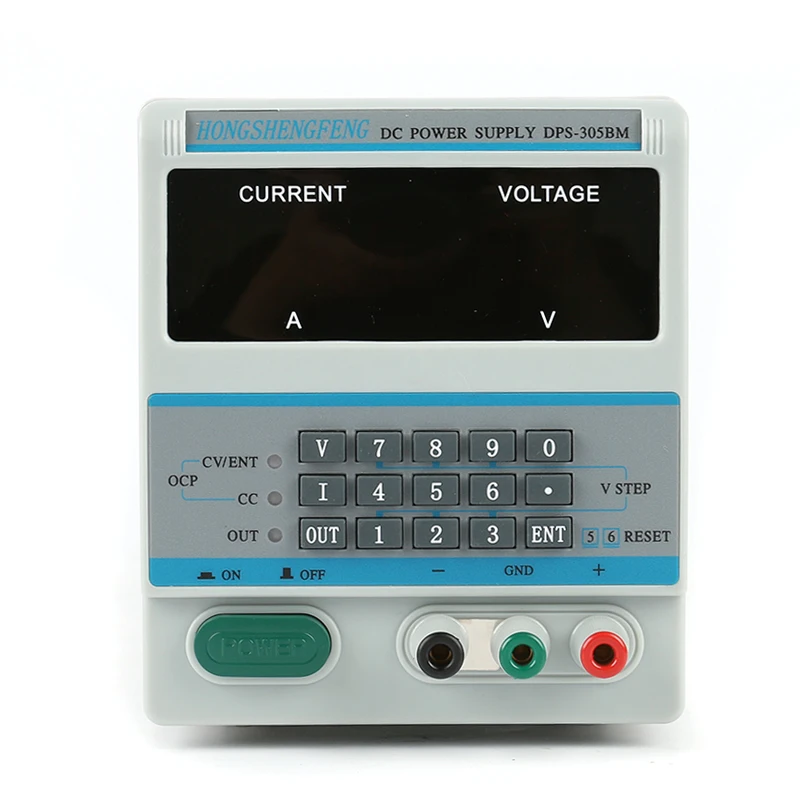

В 1, передняя панель

Ток окно дисплея

Напряжение окно дисплея

Клавиатура ввода данных (двойные функциональные клавиши: 0/mA Десятичная точка/защелка/ENT/password4/stepper

7/8/9 шаг/step2/1step3/шаг)

Постоянное напряжение/ENT индикаторная лампа

Постоянная светодиодая лампа

Выход индикатор

Ma индикатор состояния

Мощность переключатель

Выходные порты: «-» отрицательная полярность (черный)

GND: наземный контакт заземления (зеленый)

Выходные порты: «+» положительный (красный)

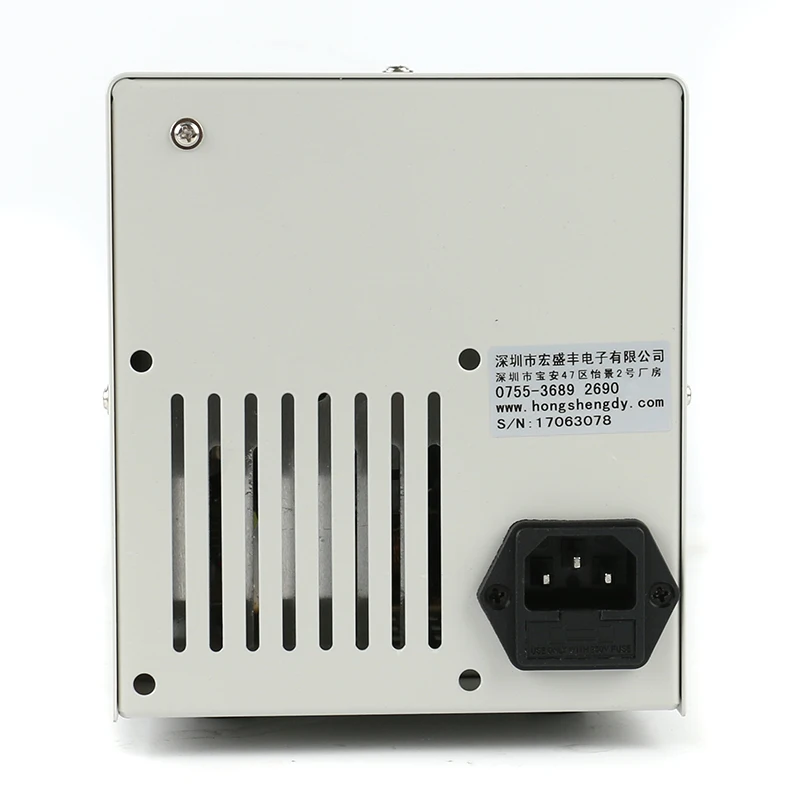

В 2 задняя панель

Входное гнездо переменного тока (включая страховую трубу)

Переключатель 110V/220V (опционально)

Вентилятор охлаждения (опционально)

Четыре использование заметки

1, начальная мощность:

Питание каждый раз при напряжении, первые модели дисплея трубки display888-888digital, а затем, на дисплее настраиваемое напряжение и текущие значения, и, наконец, в рабочее состояние и выход.

2, значение входного напряжения

Шаг ввода

123456 ключей 10 В/1 В/0,1 В шаг подъема ключ, в заказ предотвращения сбоев в работе повреждения нагрузки, лифт 10 В должны также нажмите 4 and7 or4 and1to лифт.

B ввода ключа

Колонка: нужно for13.8V выходное напряжение

В соответствии с напряжением в соответственно на 138 нажмите клавишу ENT, чтобы завершить последний.

Колонка: нужно for9V выходное напряжение

В соответствии с напряжением V к 9, после чего ключ ENT завершен.

Колонка: требуется выход 4,5 В

В соответствии с напряжением V на 4,5, наконец, нажмите ENT ключ завершен.

В соответствии с напряжением V соответственно на 04,5, наконец, нажмите клавишу ENT и результат такой же, как и выше.

Слово с самым сложным и простым методом ввода результаты одинаковые.

Приглашение.

Входные данные напряжения более 300 В более 30 В, инструменты не принимают вход, возврат не устанавливается перед значением напряжения. Когда входные данные клавиатуры не соответствуют требованиям или вводят неправильные данные, необходимо удалить для ввода новых данных вовремя, нажмите клавишу V, поэтому просто данные входного напряжения удаляются, можно ввести еще раз. Если на этот раз, чтобы выйти из состояния настройки напряжения, нужно только нажать клавишу ENT, возвращается (и для выхода из входного напряжения необходимо нажать кнопку V, нажмите клавишу ENT для выхода в ответ).

Окно отображения напряжения немного мигает слово, затем Питание в ожидании ввода бит данных.

V/ENT input confirmation light мигает, указывая устройство в ожидании, чтобы пользователь нажал кнопку ENT для подтверждения.

3, значение входного тока

Входное текущее значение автоматически переносится в состояние аппарата Постоянное Текущее значение постоянного тока, когда ток нагрузки равен и превышает значение постоянного тока, питание от напряжения в автоматическое состояние постоянного тока, ограничения тока в заданном значении на выход, не вырезает нагрузку.

Колонка: нужно for1.38A выходной ток

В соответствии с текущим I соответственно к 1,38, наконец, нажмите ENT ключ завершен.

Колонка: нужно for5A выходной ток

В соответствии с действующим я непосредственно by5followed по клавишу ENT завершена.

Колонка: нужно for0.5A выходной ток

В соответствии с действующим я непосредственно press.5finally нажмите клавишу ENT завершена.

В соответствии с текущим I соответственно к 0,5, наконец, нажмите клавишу ENT и результат такой же, как и выше.

Слово с самым сложным и простым методом ввода результаты одинаковые.

Приглашение.

Входные данные напряжения больше than500 (данные 303BM/CM к максимуму 300, 3A) и больше чем или равны 0.00A5A, инструменты не принимают вход, возврат не устанавливает текущее значение раньше.

Когда вы нажимаете клавишу I, окно текущего отображения для отображения текущего входного значения, когда вход питания и подтверждение входного RMS, устройство для отображения значения входного тока, при возврате для отображения фактического измерения тока.

Когда входные данные клавиатуры не соответствуют требованиям или вводят неправильные данные, необходимо удалить для ввода новых данных,

Во время нажатия клавиши I входные данные удаляются, можно снова ввести. Если на этот раз для выхода из текущих настроек необходимо только нажать клавишу ENT (и для выхода из текущего режима ввода необходимо нажать кнопку I, нажмите кнопку ENT для выхода в ответ).

Когда вы нажимаете клавишу I, прибор останавливает выход напряжения, нажимается только кнопка ENT, для выходного напряжения. Окно текущего отображения немного мигает слово, затем введите текущие данные.

ENT или V/ENT подтверждение входного сигнала, указывающее лампу блестит, указывающее устройство для нажатия на ENT ключ

В 4, характеристики постоянного тока и напряжения

Когда выходной ток достигает заданного входного постоянного потока и постоянного значения, автоматически из состояния постоянного напряжения в состояние постоянного тока, но вместе с током нагрузки ниже заданного значения, автоматически из постоянного тока состояние постоянного напряжения возвращается в состояние. На передней панели индикаторной лампы V горит в состоянии постоянного давления, передняя панель индикаторной лампы ярка в состоянии I постоянного тока.

Столбец: для зарядки аккумулятора/12 В питания постоянного тока, выходная мощность установлен в 13,8 В, постоянный ток значение установлено to1A, в то время как источника питания выходных данных доступа аккумуляторной батареи, 1A батарея постоянного тока зарядки, когда зарядка закончена, не нужно постоянный ток 1A зарядки, В то время как источника питания для батареи voltage13.8V ручеек дополнения.

В 5, мощность два текущего состояния защиты

Питание электричества в автоматически по умолчанию для постоянного текущего статуса защиты CC, значение настройки тока является постоянным текущим значением защиты тока.

OCP overcurrent автоматическое отключение состояния доступа:

Первое нажатие the4keys не ослабляет состояние, нажмите кнопку I, индикатор CC загорается, введите перегрузочное автоматическое отключение OCP, и состояние в OCP, CV огни и CC огни яркие в то же время, Перед входом или сохранением значения постоянного тока автоматически преобразуется в COP автоматически останавливает значение выходного тока.

Когда значение тока нагрузки равно или больше, чем значение потока OCP, он автоматически остановит выходную мощность, ток и напряжение дисплея для 000-000, выходное освещение в то же время. Необходимо выходное напряжение, просто нажмите кнопку OUT, OUT огни, источник питания автоматически значение выходного напряжения.

Специальное примечание: когда питание выключено после перезагрузки, OCP автоматически исчезнет, введите состояние постоянного тока CC.

6, клавиатура паролем (303/305 см)

В отдельном нажатии ENT три банкноты, индикатор V/ENT будет мигать, ожидая ввода пароля, мощность, чтобы остановить выход, если нажмите кнопку 258 три, ENT или V/ENT инструкции показывают фонари, чтобы медленно мигать, объясните пароль был введен правильно, В то же время выходное напряжение. Такое состояние V I 0. Ключ потерян, не может изменить напряжение/ток/память/вызов/мА данные. Подъем пароля: Повторите вышеуказанный процесс после первого, на реставрации V I 0key функций.

Приглашение.

Этот код доступен только авторизованным пользователям.

Если вы нажимаете на ENT три банкноты, ENT лампы Быстро мигает в течение нескольких секунд, без пароля или пароля не корректно, то аппарат автоматически возвращается в прежнее состояние.

В 7 функция переключения на выходе

Когда инструмент выключен световой индикатор, нажмите клавишу OUT, в то время как источник питания остановить выход. Когда прибор выключен, указывающий на то, что лампа погаснет, нажмите клавишу OUT и в отпуске, в то время как источник питания является выходным, в то время как индикатор выключен.

8, хранения/вызова (303/305 см)

Для хранения:

Для настройки требуемого хранения V, I value, в отдельном прессе. (десятичное) для 3 секунд, а затем, V/ENT мигнет медленно, мощность в состояние хранения, затем медленно flashing5 секунд, если press0 to9number ключи, то ток, данные о напряжении хранятся в ключах (Такой as1, депонирование a1keys). В то же время, V/Ent лампы мигает, и входит в рабочее состояние.

Если медленное мигание 5 секунд без нажатия от 0 до 9 клавиш, то из сохраненного состояния и обратно в работу.

B быстрого вызова:

Отдельные быстро нажмите. (десятичное) ключ, V/ENT мигнет, мощность в из состояния, в быстром flashing3 секунд, если press0 to9 клавиши, источник питания автоматически удаляется before0 to9keys в данных о токе и напряжении, а также отображать и выводить.

Если вспышка быстро в течение 3 секунд без нажатия от 0 до 9 клавиш, то из состояния и обратно в работу.

9, преобразование тока A/mA

Начальная электрификации ток или постоянный ток дисплей, максимальный выходной ток 3A or5A, когда отдельный нажмите 0 ключи, 3 секунд спустя, ма индикатор, ток десятичной точки, питание В Выходное состояние, текущий дисплей или постоянное значение тока-единицы мА, максимальный выходной ток 0,5 А.

Если питание, необходимое для возврата в состояние A, снова отключите клавишу 0, через 3 секунды индикатор mA погаснет, он возвращает состояние.

Приглашение.

303BM/CM значение постоянного тока установлено to300 мА, от Ann до Ma, 500 мА значение постоянного тока автоматически,

На этом этапе вы можете измерить максимальный ток 500 мА, постоянный ток is500 мА. И 303BM/см мА состояние, мА Установка Диапазон 0-300 Ma500 Ma и фиксированной. В то время как диапазон настройки 305BM/CM Ma составляет 0-500 мА.

В 10 увеличен вентилятор охлаждения

Эта машина не является конструкция вентилятора, поддержку полной выходной мощности, for24 часа или дольше непрерывных полную мощность, могут быть добавлены к снизить температуру в машине вентилятора.

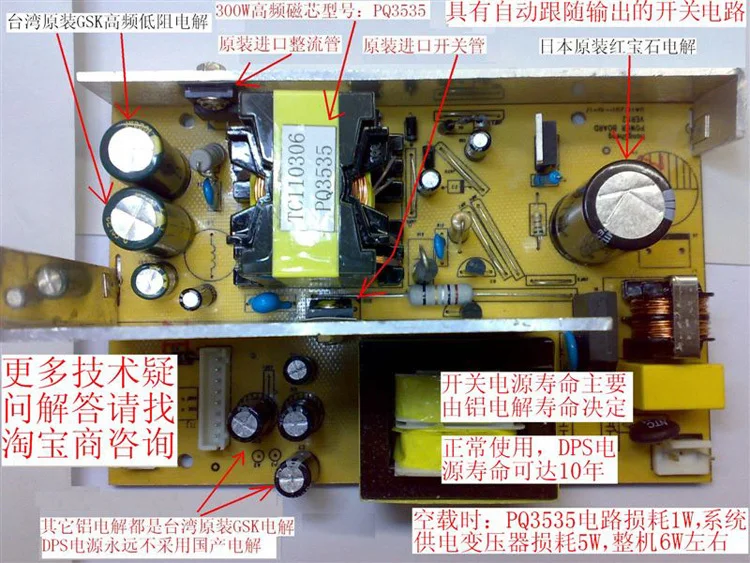

Метод: машина установки в плате блока питания защищены вентилятор интерфейс CJ11 (Vcc является положительным) и вентилятор отверстие для крепления, пользователю нужно только добавить модель 802524 В напряжения для DC вентилятора.

Пять вопросы, требующие внимания

В 1, выбор входного напряжения: входное напряжение переменного тока должно быть 220 В + 10% 50 Гц.

В 2, земля: три основные линии электропитания к защитному земному терминалу земля должна быть надежной безопасности доступа, чтобы обеспечить безопасность пользователей и периферийного оборудования.

3, замена страховой трубки: когда источник питания после нажатия выключателя питания, панель света и цифровая трубка все яркие, может быть

Страховой трубчатый ожог, если подтверждение-страховой трубчатый ожог, придется найти причины и устранение страховых трубчатых ожогов, замена тех же спецификаций

Страховой трубки. Помните, что Замена трубки предохранителя должна вынуть вилку питания из розетки, которую извлекли, может быть заменена.

4, размещение: чтобы обеспечить мощность жизни, используется в течение длительного времени, пожалуйста, держите мощность помещается в хорошо проветриваемой среде сделать (23 градусов C.

5 C), не ставьте в окружающую среду температуру выше 40 градусов C место, радиатор расположен на задней части прибора, должен оставить достаточно места

, Для облегчения рассеивания тепла. Не долго, должен быть разъем питания.

В 5, ненормальная работа: режим питания и неэксплуатация не вызовут повреждения питания, но имеет потенциал для повреждения нагрузки (когда

Выходное напряжение превышает напряжение нагрузки).

6, Удаление неисправностей: питание, если есть какие-либо ненормальные, пожалуйста, отправлено производителем или поставщиком, не для ремонта или причины

Все последствия, производители не будут нести.

Шесть Прикрепление

1 Мощность line1

2 видео manual1

3 сертификата/руководства по using1 шт.
