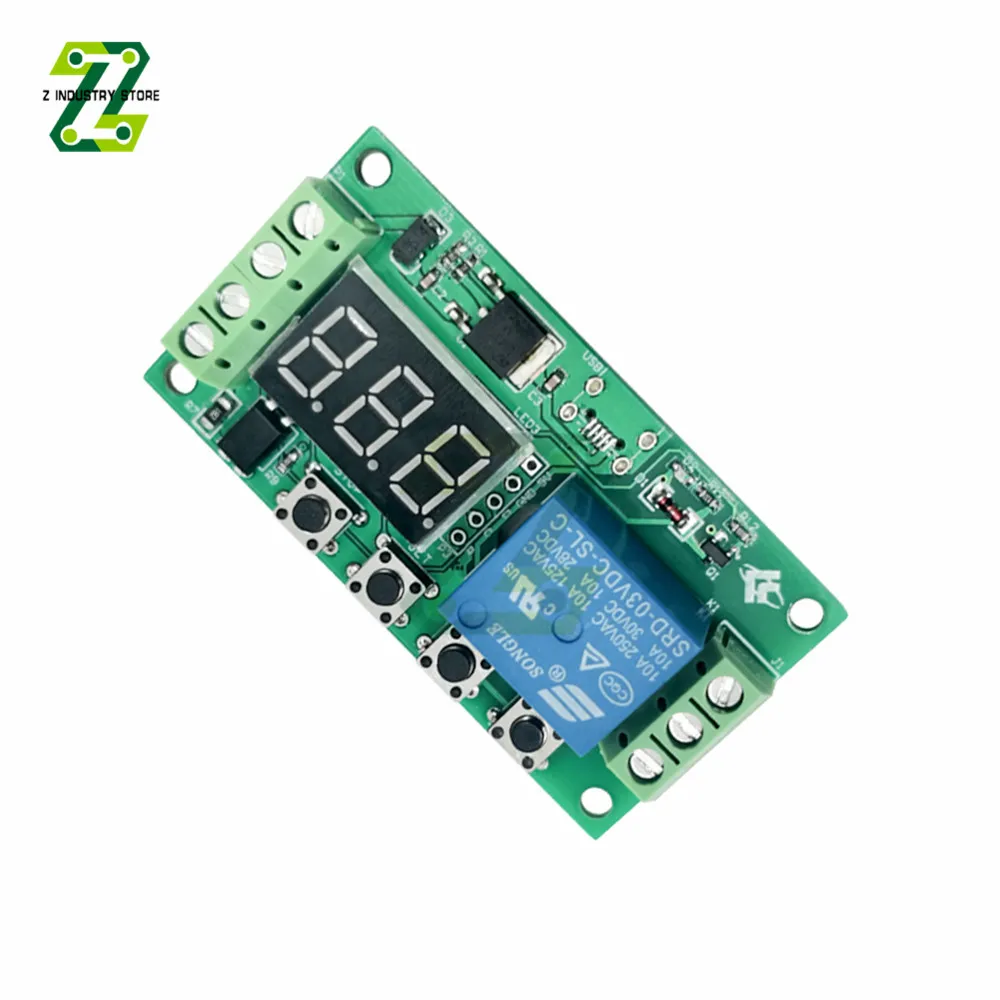

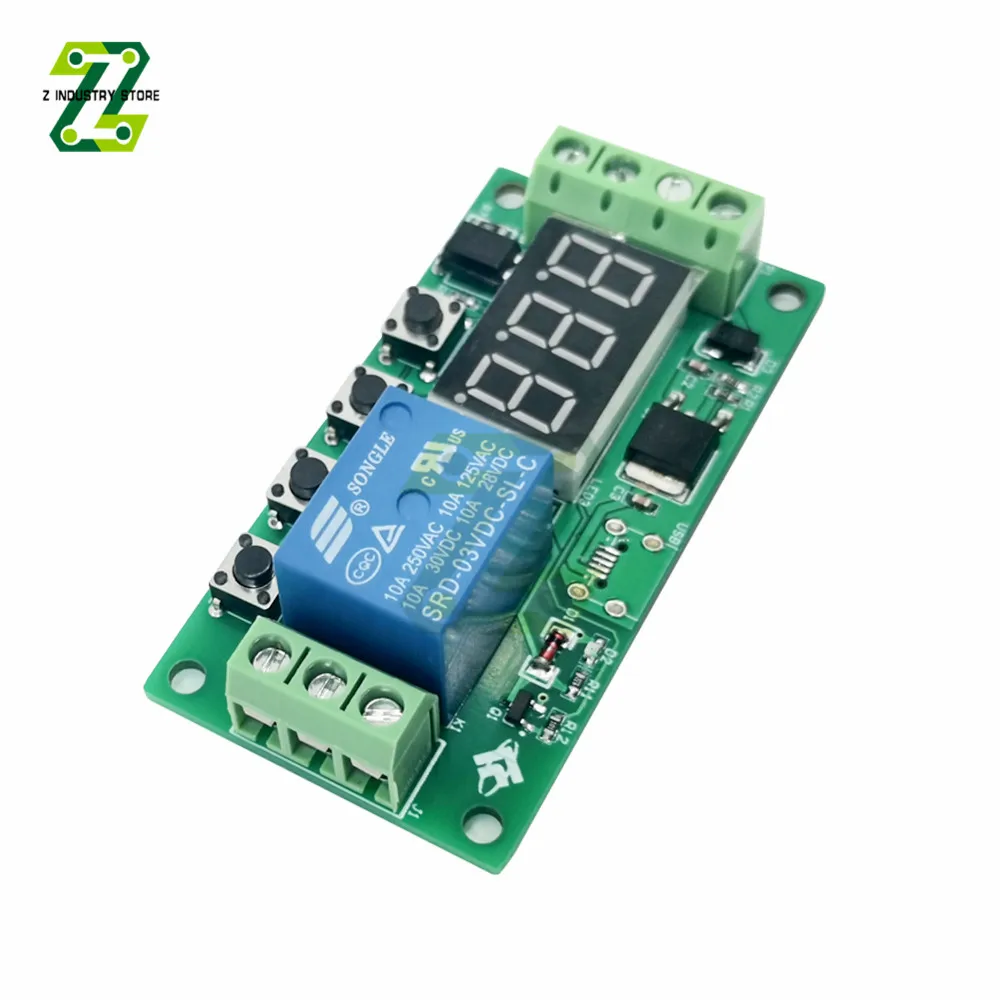

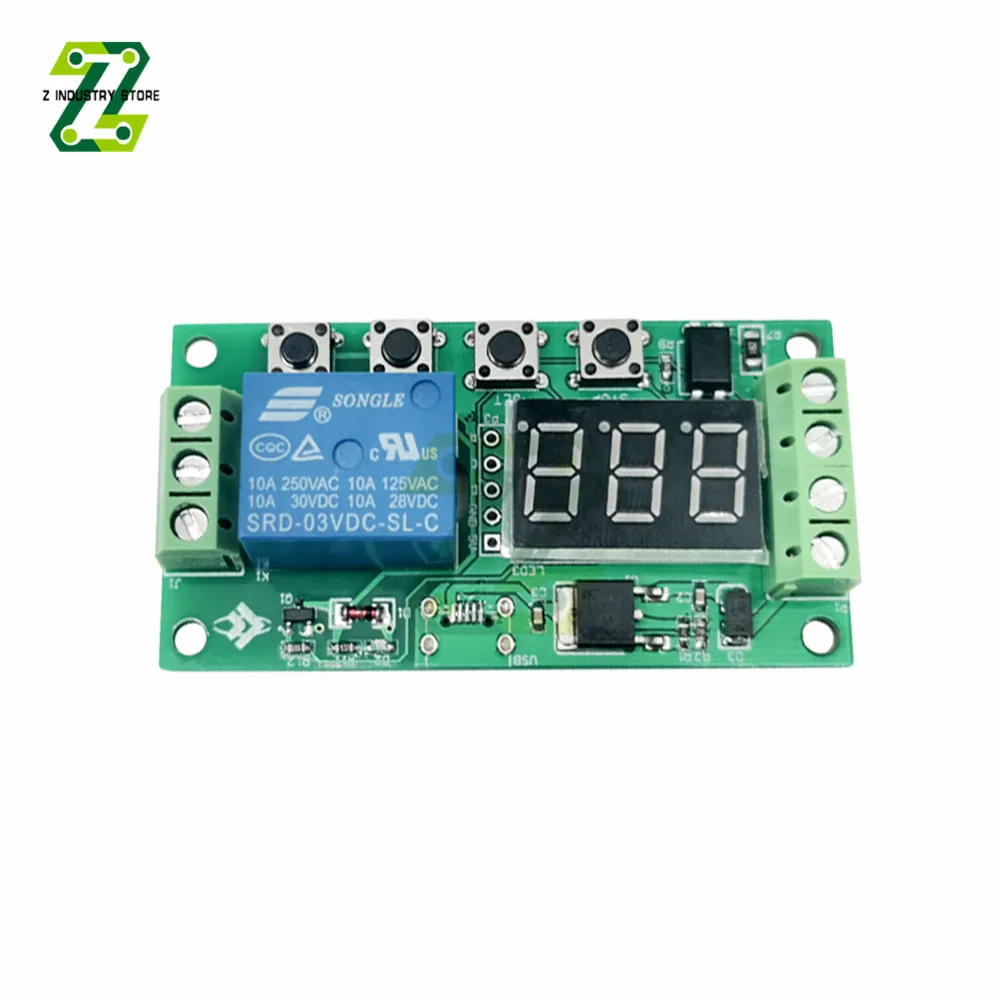

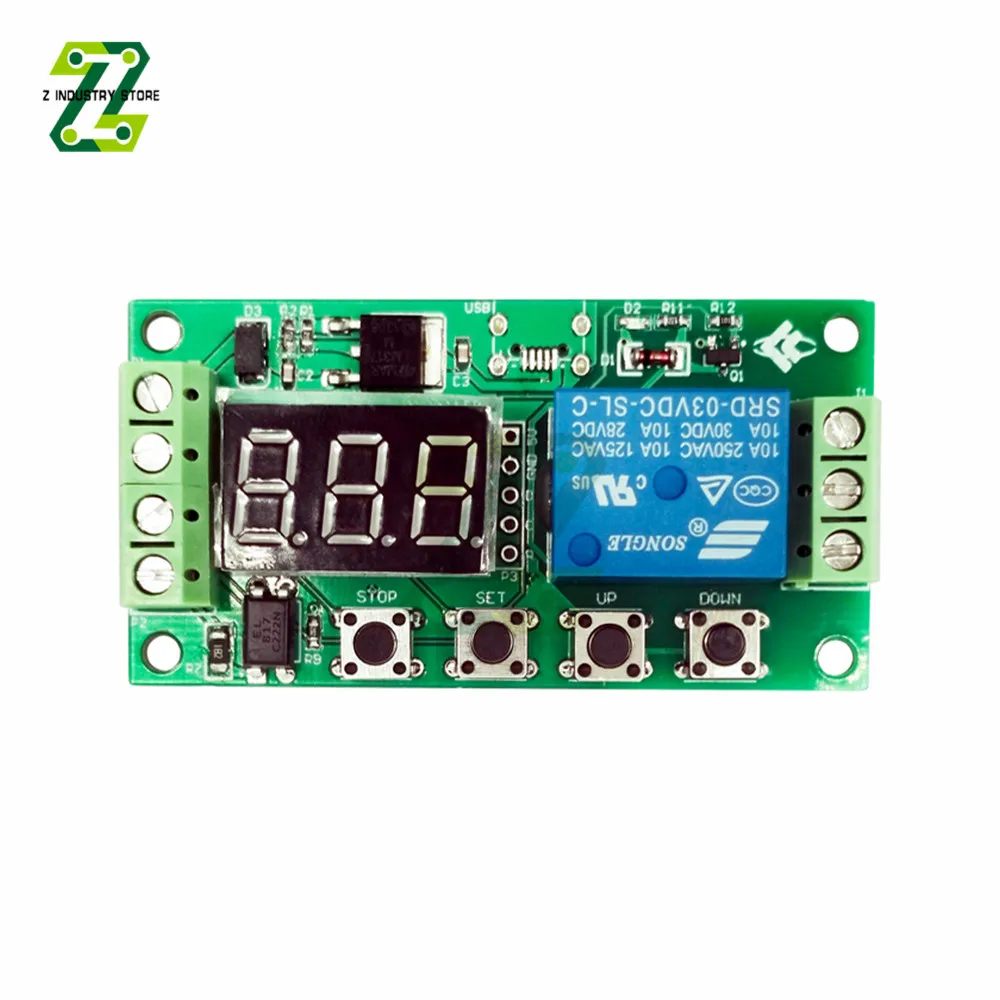

Светодиодный ное Цифровое реле задержки времени 5 в-30 в печатная плата модуль

Светодиодный ное Цифровое реле задержки времени 5 в-30 в печатная плата модуль

5V-30V светодиодный цифровой реле задержки времени цикл запуска таймер задержки переключатель монтажная плата синхронизации Управление модуль "сделай сам"

Особенности:

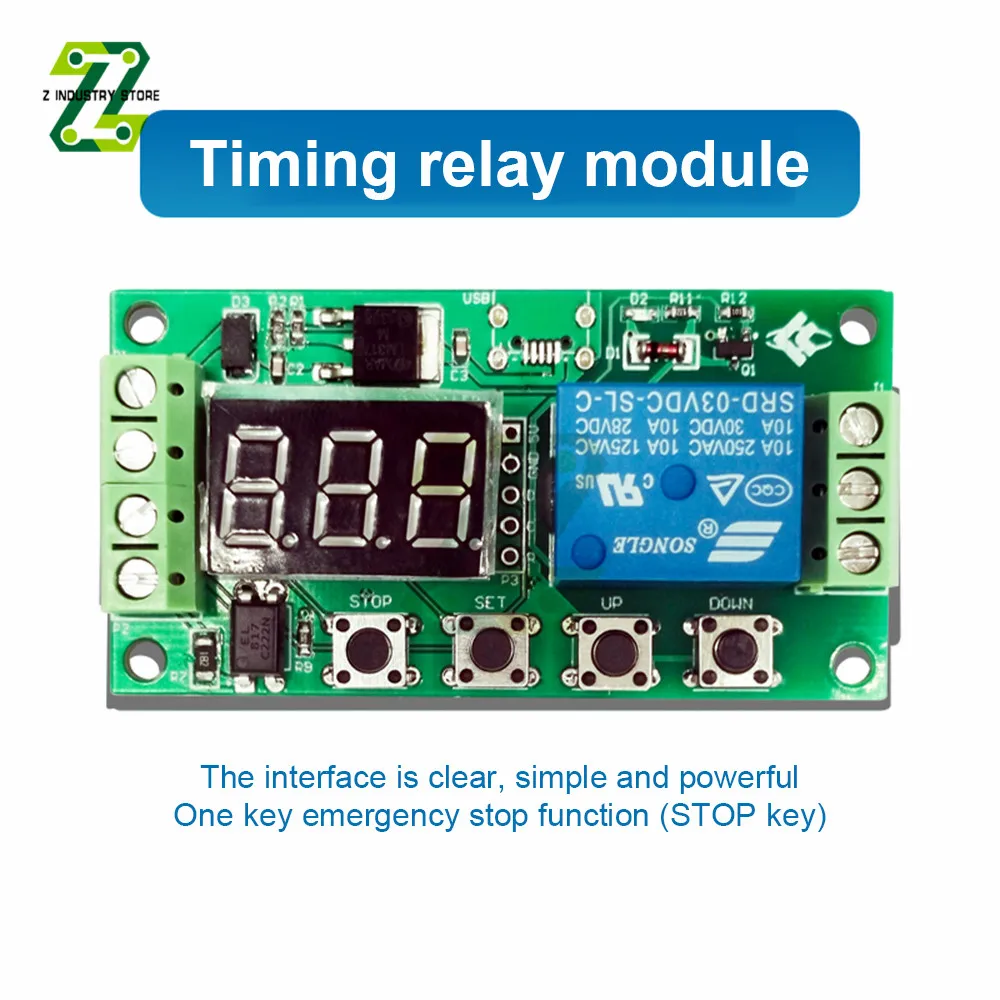

1: интерфейс четкий, простой и мощный

2: функция аварийной остановки (кнопка остановки)

3: легко понять, почти удовлетворить все ваши потребности;

4: с защитой обратного соединения, обратное соединение не будет гореть;

5: все заданные параметры автоматически сохраняются после выключения питания;

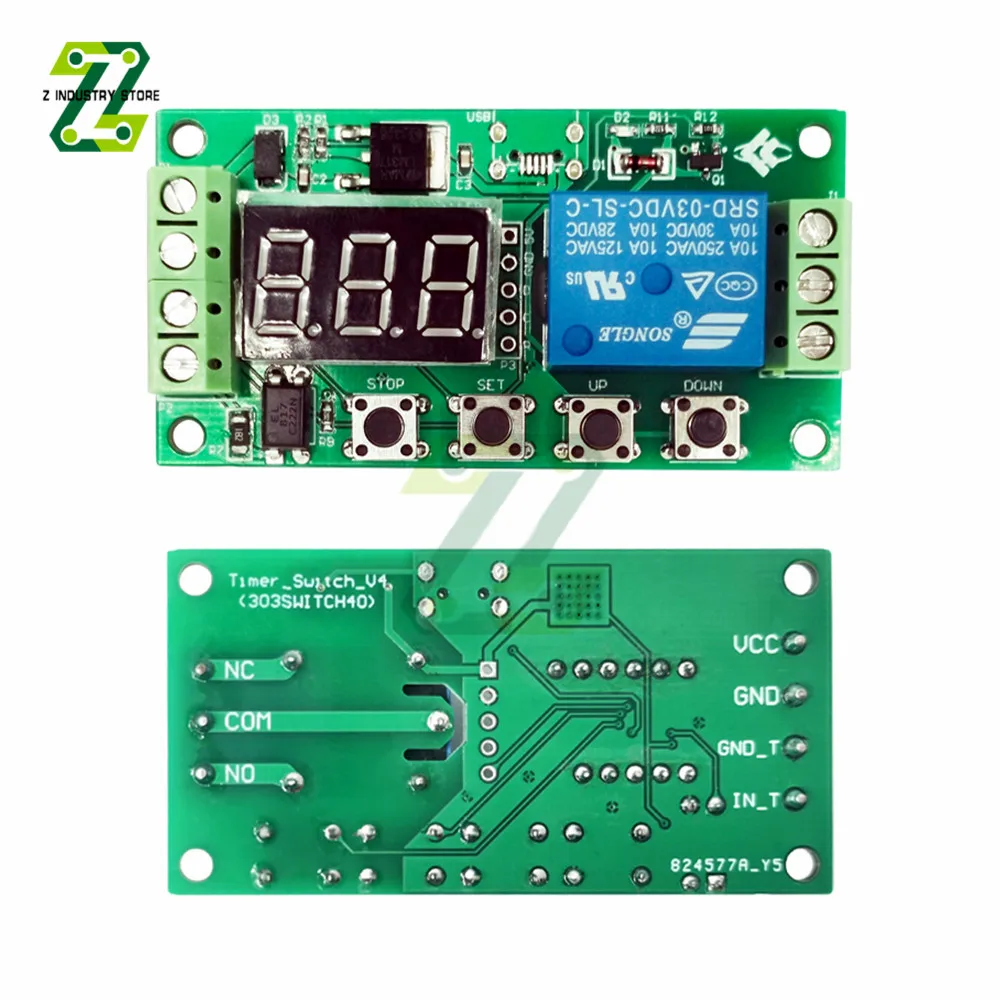

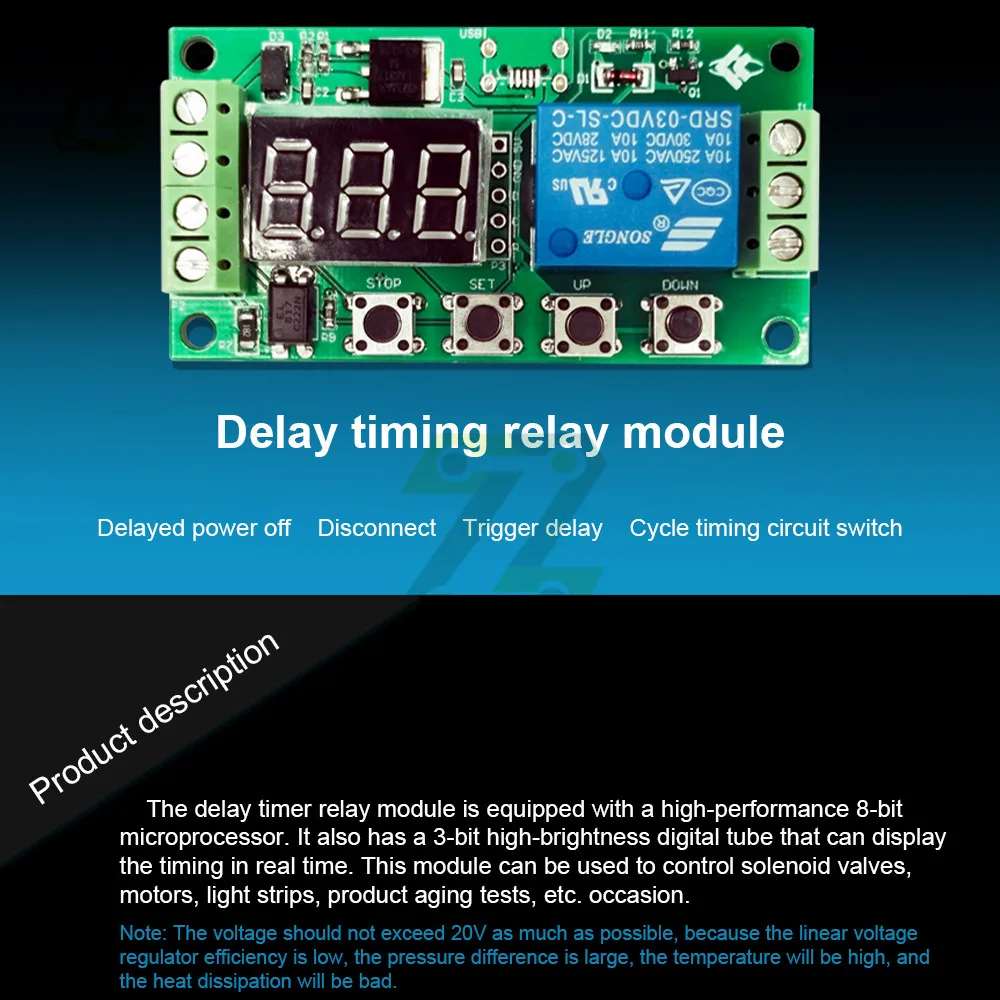

В реле таймера задержки модуль оснащен высокопроизводительным 8-битный микропроцессор. Кроме того, он оснащен 3-bit с высоким уровнем яркости цифровая трубка, которая может отображать время в режиме реального времени. Этот модуль может использоваться для контроля соленоидных клапанов, двигателей, лент-светильник, испытаний на старение продукта и многих других случаев.

Примечание: напряжение не должно превышать 20 в, так как эффективность линейного регулятора напряжения низкая, разница в давлении большая, температура будет высокой, И отвод тепла будет плохим.

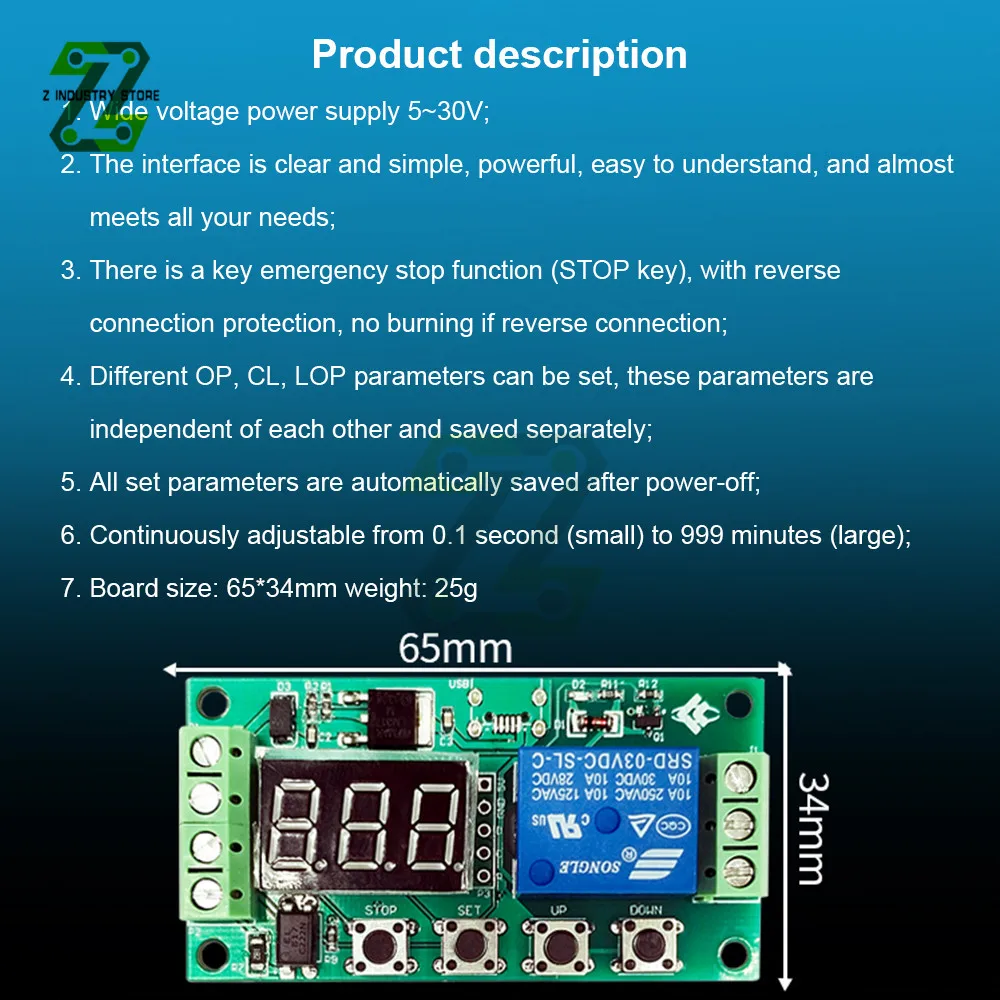

Описание товара:

1. Широкий источник питания напряжения 5 ~ 30 В;

2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;

3. Есть ключевая функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;

4. Различные параметры OP, CL, LOP могут быть установлены, эти параметры независимы друг от друга и сохранены отдельно;

5. Все заданные параметры автоматически сохраняются после отключения питания;

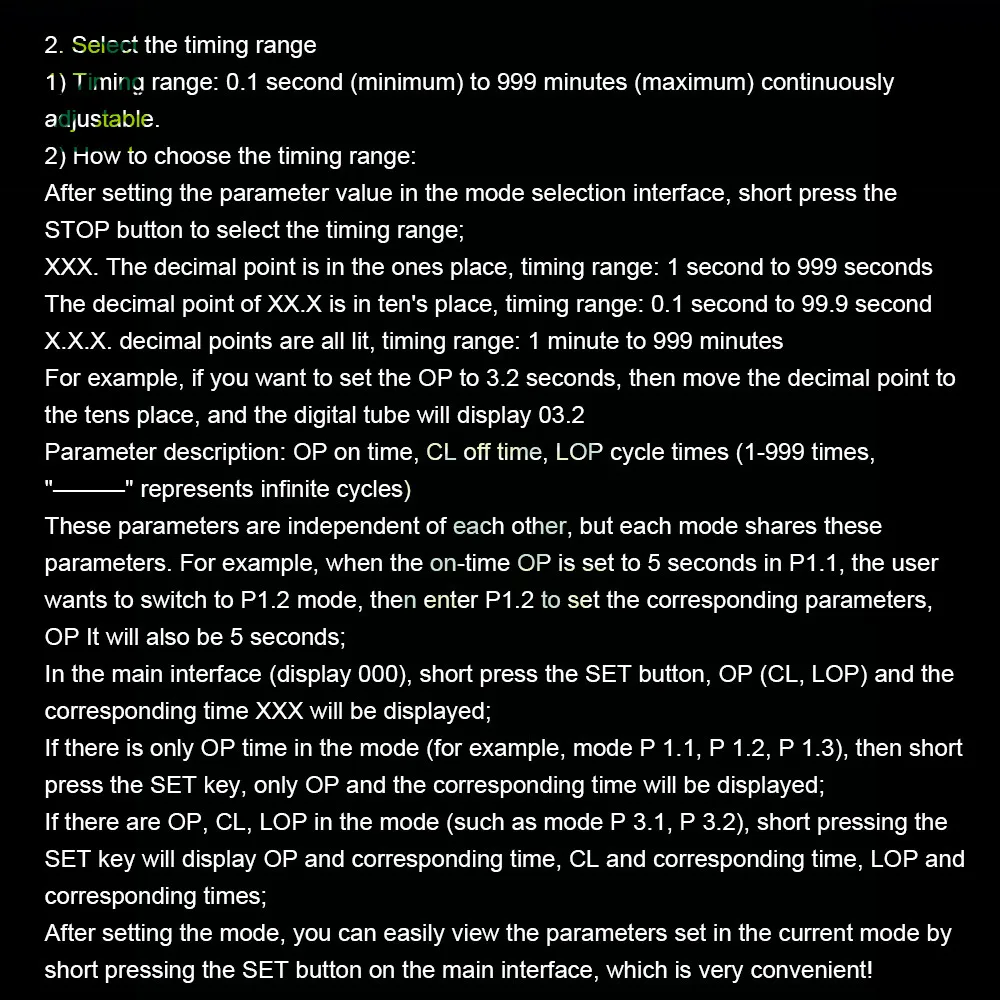

6, 0,1 секунд (маленький) ~ 999 минут (большой) с плавной регулировкой;

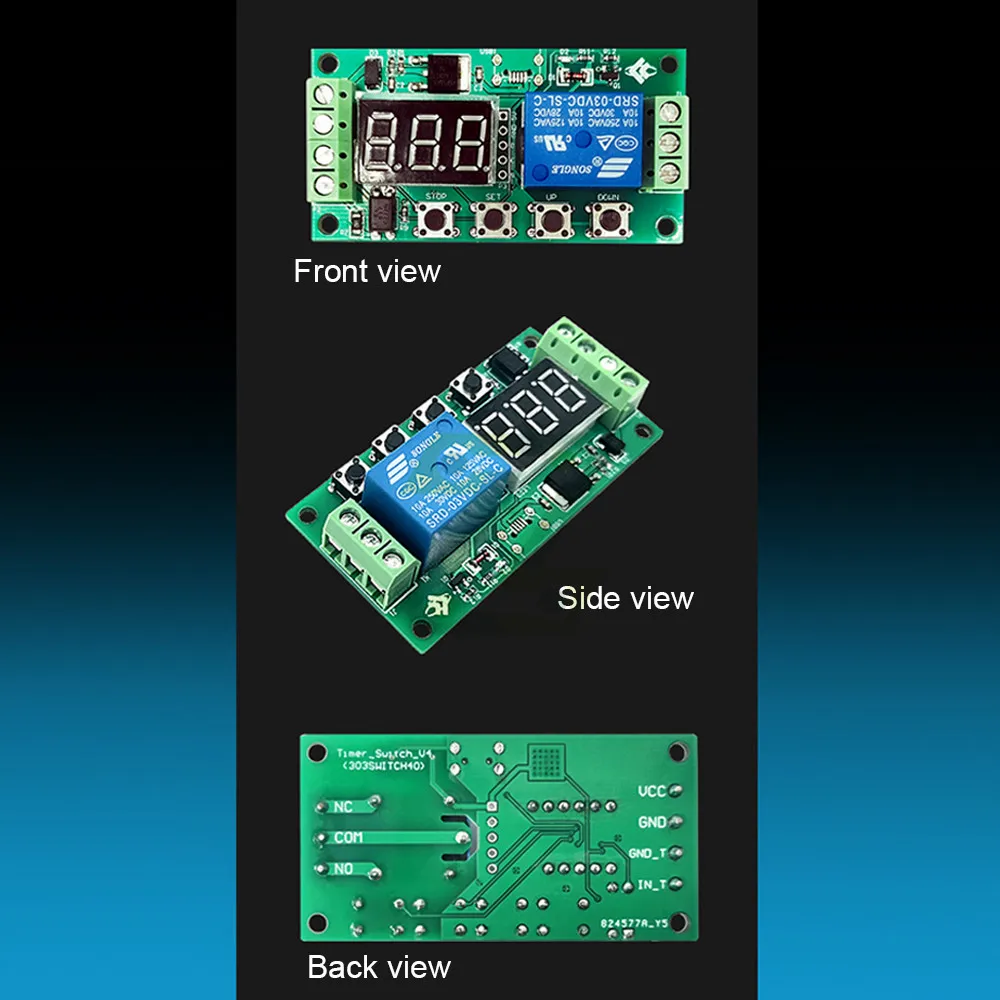

7. Размер платы: 65*34 мм Вес: 25 г

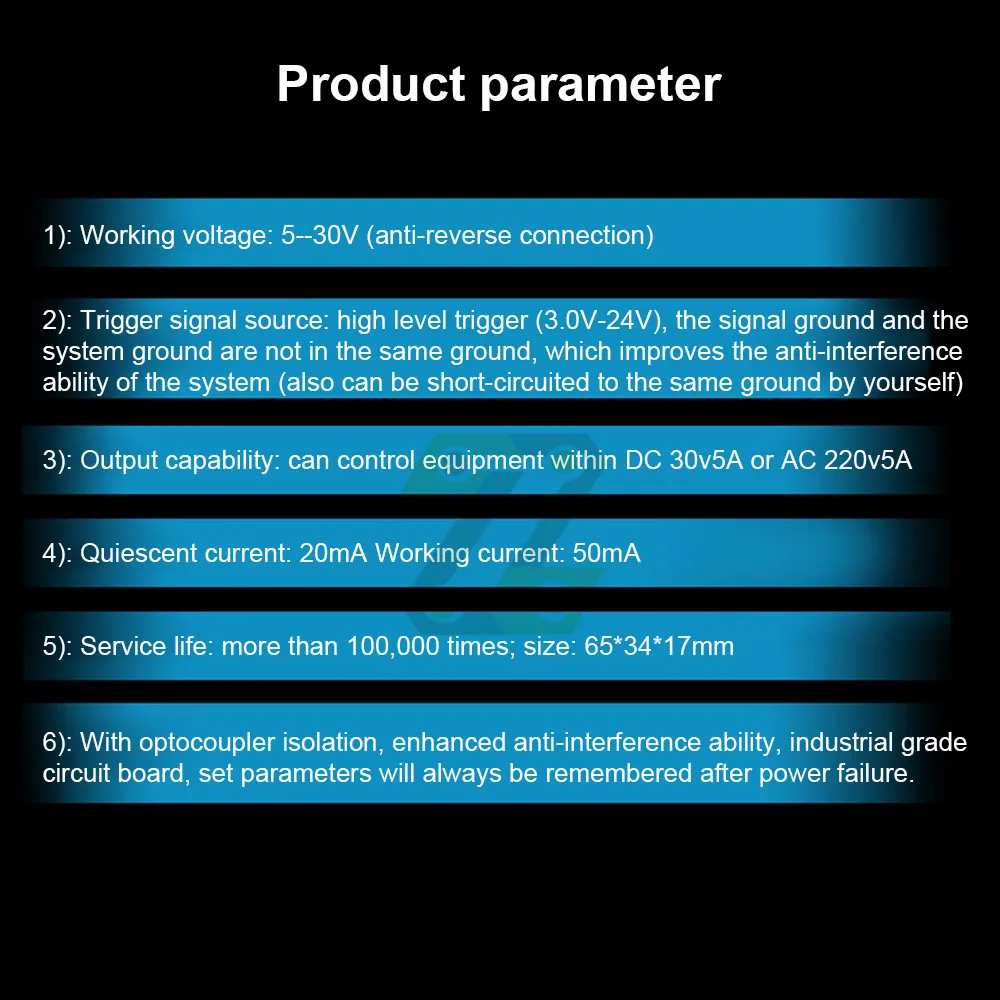

Параметры продукта:

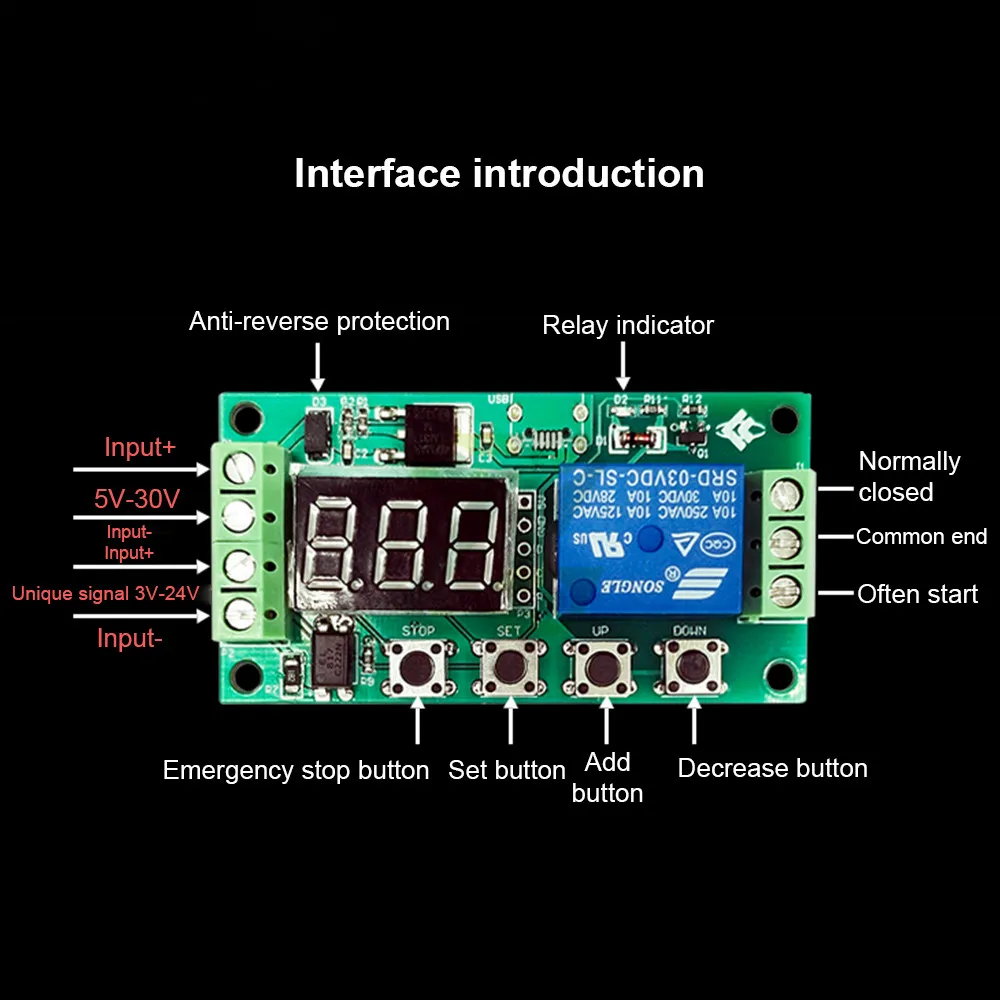

1): Рабочее напряжение: 5-30 в (анти-обратное соединение)

2): триггер источника сигнала: высокого уровня триггер (3,0 V-24V) заземление сигнала и заземление системы находятся не в одном месте, чтобы улучшить способность системы от помех (вы также можете короткое замыкание общей земли самостоятельно)

3): Выходная мощность: может управлять оборудованием в пределах постоянного тока 30 В 5А или 220 В 5А переменного тока

4): тихий ток: 20 мА Рабочий ток: 50 мА

5): Услуги срок службы: Более 100000 раз; Размер: 65*34*17 мм

6): с изоляцией оптопары, повышенной устойчивостью к помехам, промышленной печатной платой, заданные параметры всегда запоминаются после отключения питания.

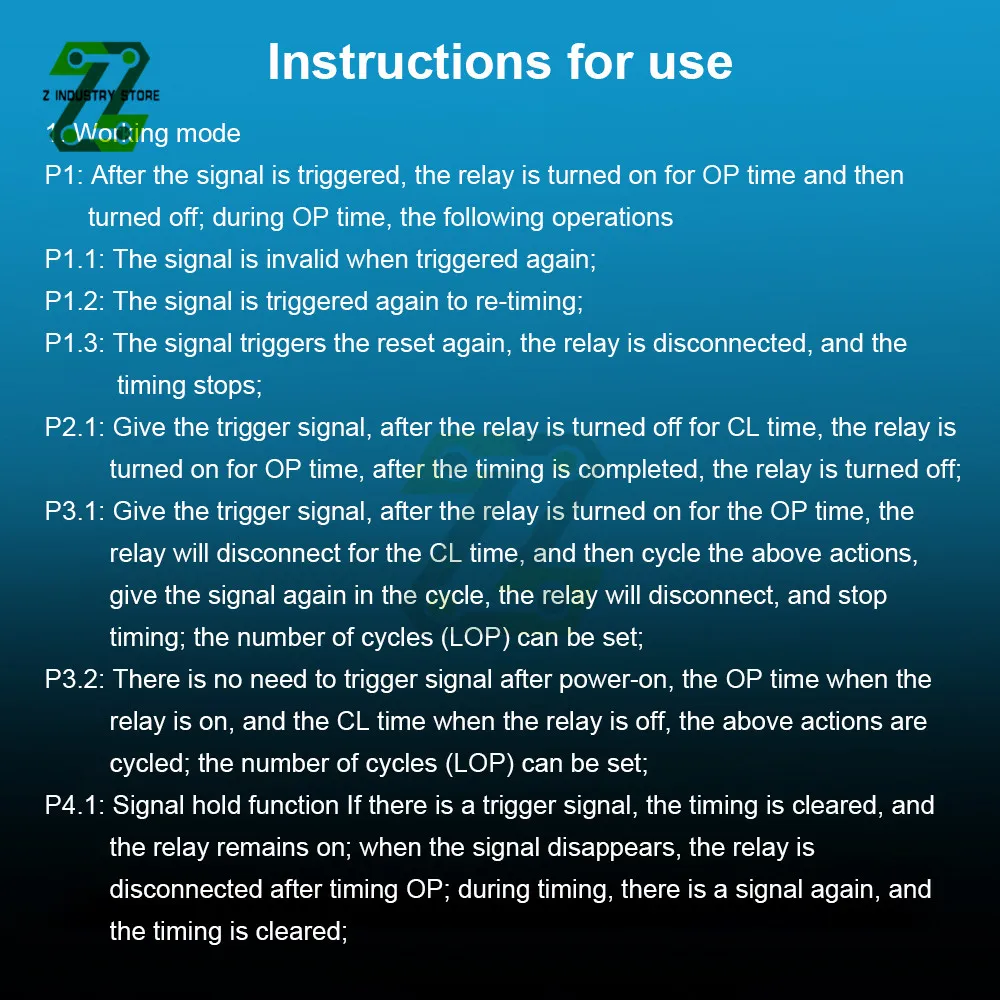

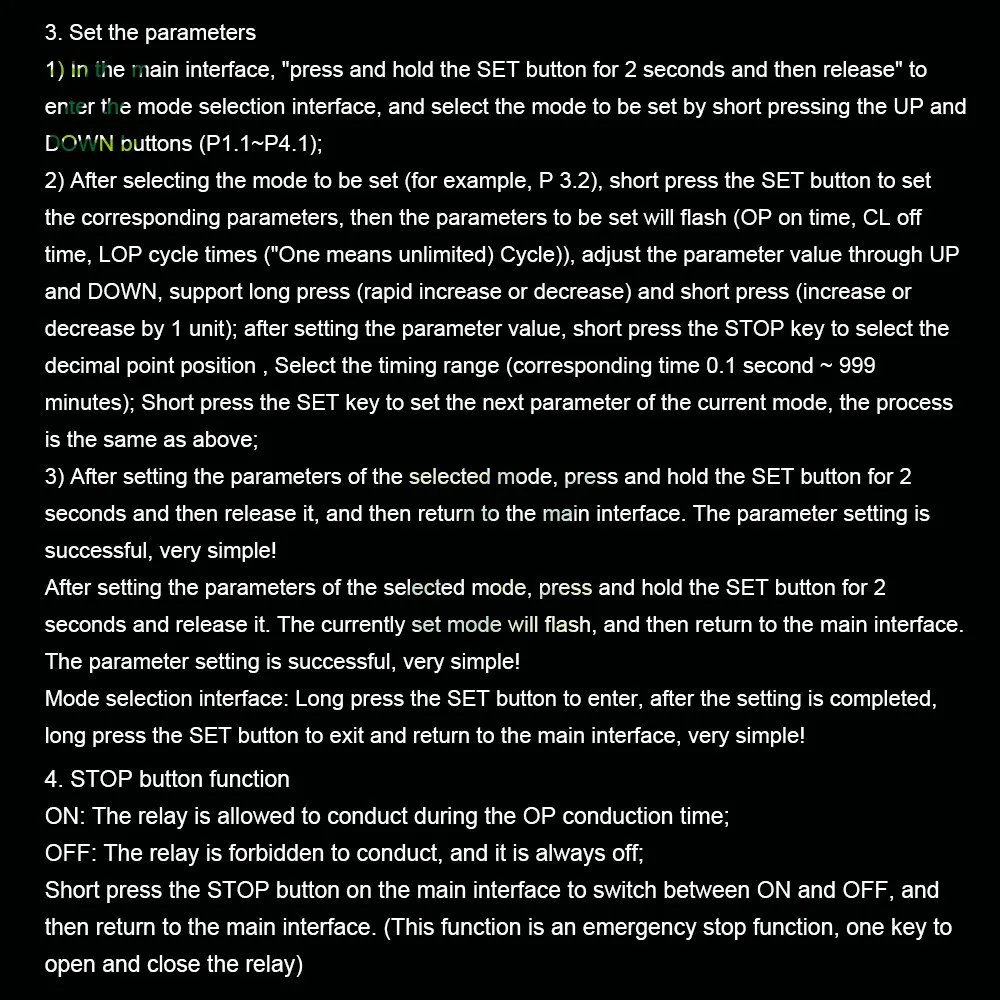

Инструкции по использованию:

1. Режим работы

P1: после срабатывания сигнала, реле включено для времени OP, а затем выключено; Во время OP, следующие операции

P1.1: сигнал недействителен, когда срабатывает снова;

P1.2: сигнал запускается снова для повторной синхронизации;

P1.3: сигнал запускает сброс снова, реле отключено, и время останавливается;

P2.1: подайте сигнал триггера, после выключения реле для времени CL, реле включено для времени OP, после завершения синхронизации, реле выключено;

P3.1: подайте сигнал триггера, после того, как реле включено для времени OP, реле отключится для времени CL, а затем цикл вышеуказанных действий, передавайте сигнал снова в цикле, реле будет отключено, и остановите время; Количество циклов (LOP) Может быть установлен;

P3.2: Нет необходимости триггера сигнала после включения питания, время OP реле включено, и время CL реле выключено, вышеуказанные действия циклически; количество циклов (ЛОП) может быть установлено;

P4.1: если функция удержания сигнала имеет сигнал триггера, таймер очищается и реле остается включенным; Когда сигнал исчезает, реле отключено после синхронизации OP; Во время времени, есть другой сигнал, и таймер очищается;

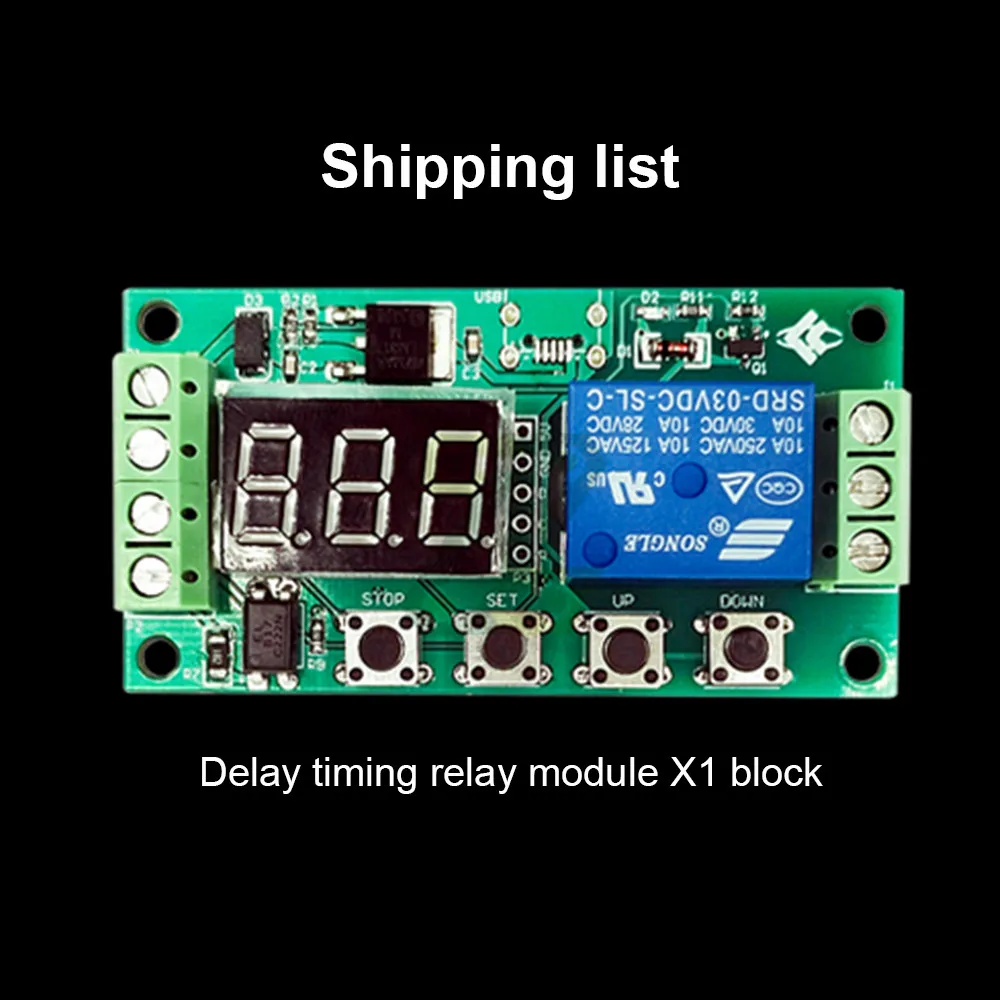

Список:

1 * релейный модуль
