10K: 600ом подготовленный к этапу односторонний сбалансированный выходной

10K: 600ом подготовленный к этапу односторонний сбалансированный выходной

10K из 600 Ω с одним концом

600Ω 10K с односторонним балансом

600Ω 10K сбалансирован до однократного

Широкий частотный диапазон 10K: 600Ω одиночный трансформатор, Балансирующий трансформатор, выходной трансформатор, понижающий трансформатор.

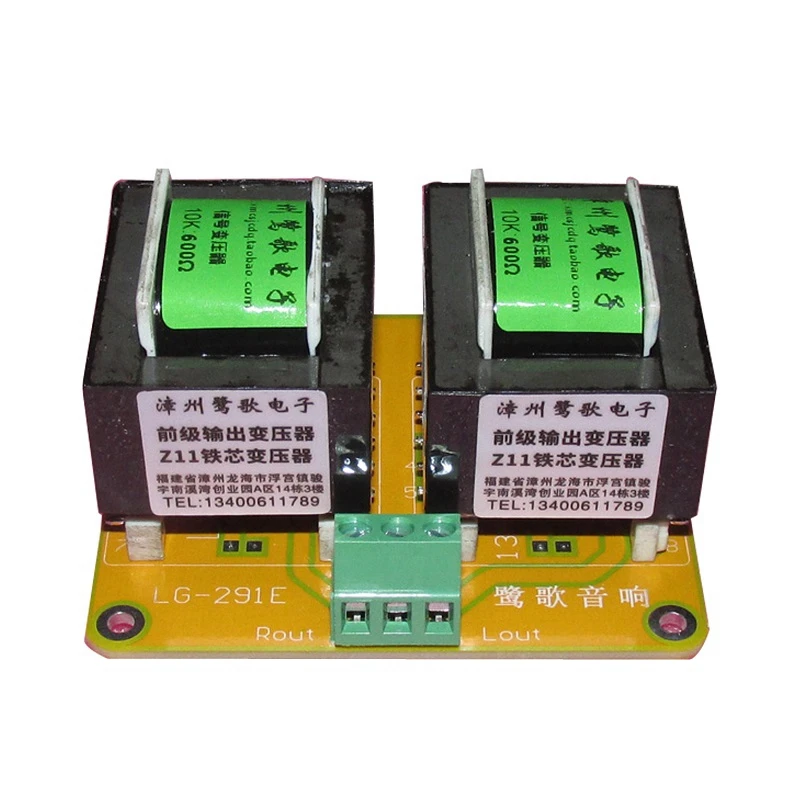

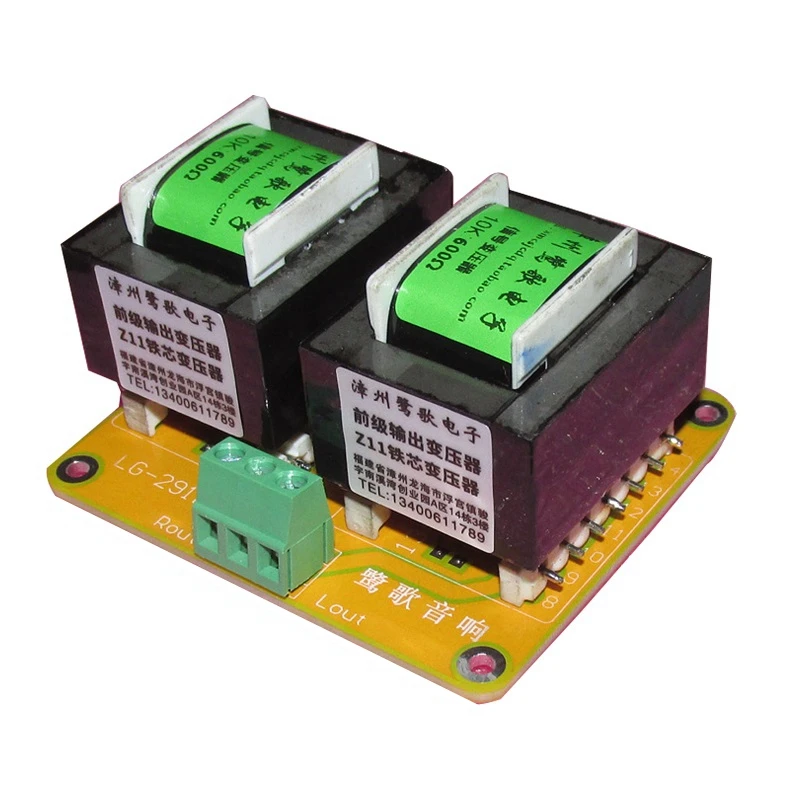

Z11 Размер железного сердечника EI41X33X19mm, высококачественная прозрачная нейлоновая рамка. Толщина подходящей двусторонней доски составляет 2 мм, а размер платы-77х65мм. Внешние размеры трансформатора: 42x34x30мм. 12 штифтов надежно припаиваются на печатной плате.

Измеренные параметры:

EI41 Z11 железное ядро: длина 41 мм × высота 34 мм × толщиной около 0,35 мм

Внешние размеры трансформатора: 15 × 39 × 32 мм

Сопротивление: 10K:600Ω

Основное сопротивление 10K постоянного тока: 546 ом + 546 Ом, двойная обмотка 3 провода

Вторичное сопротивление 600Ω постоянного тока: 132 ом + 132 Ом, двойная намотка 4 провода

Первичная индуктивность: около 180H, 100HZ измерение

Вторичная индуктивность: около 16H 100 Гц измерение

Ток постоянного тока 25 мА напряжение постоянного тока: 500 В

Частотная характеристика:10 Гц-30 кГц-0,5 дБ20 Гц-39 кГц-0,3 дБ

Парные параметры индуктивности и сопротивления меди размещены на трансформаторе.

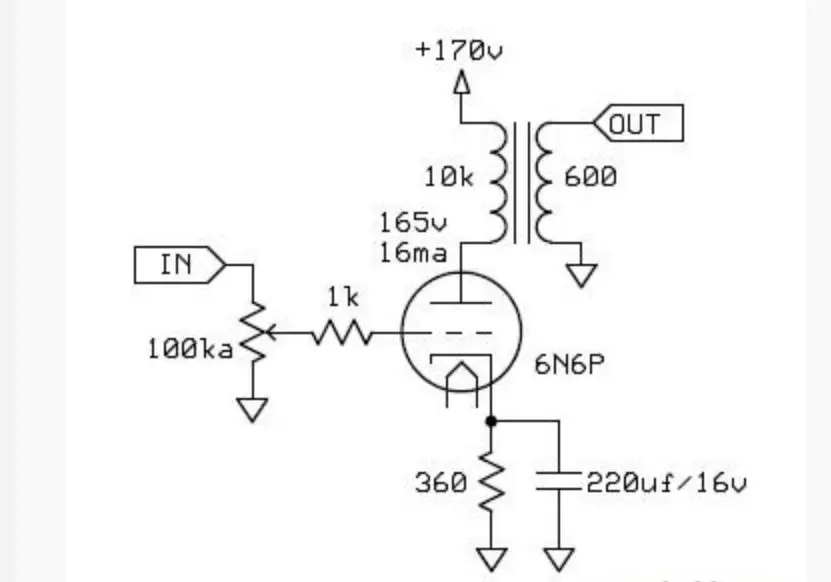

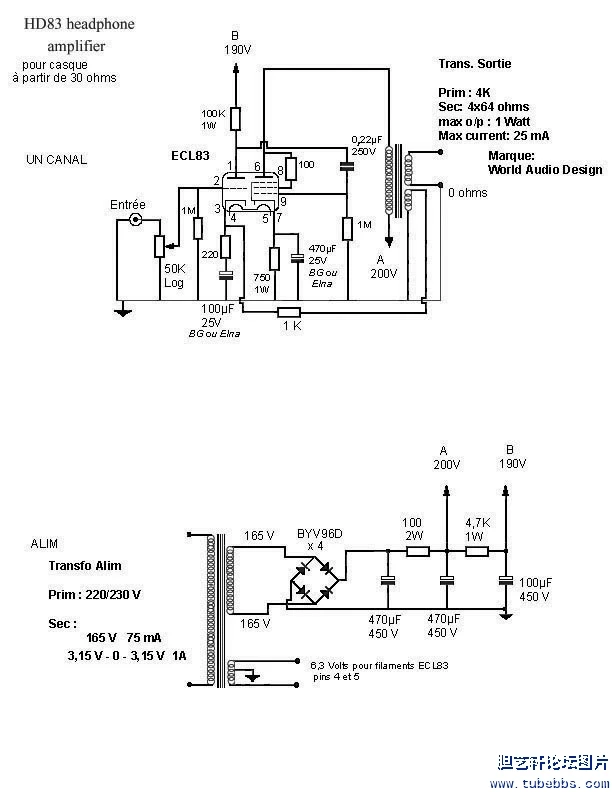

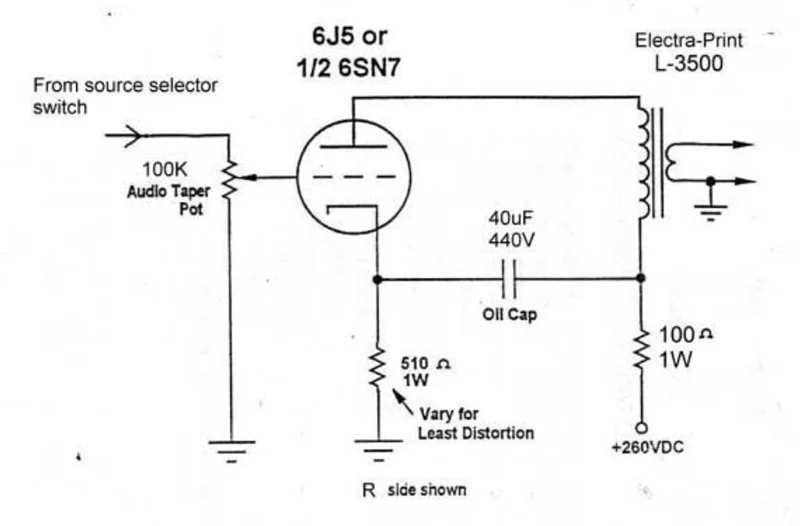

Этот трансформатор может использоваться в качестве 6N8P /6C16/5686/5687/6H30/6AQ5 и других электронных трубчатых односторонних Выходные Трансформаторы.

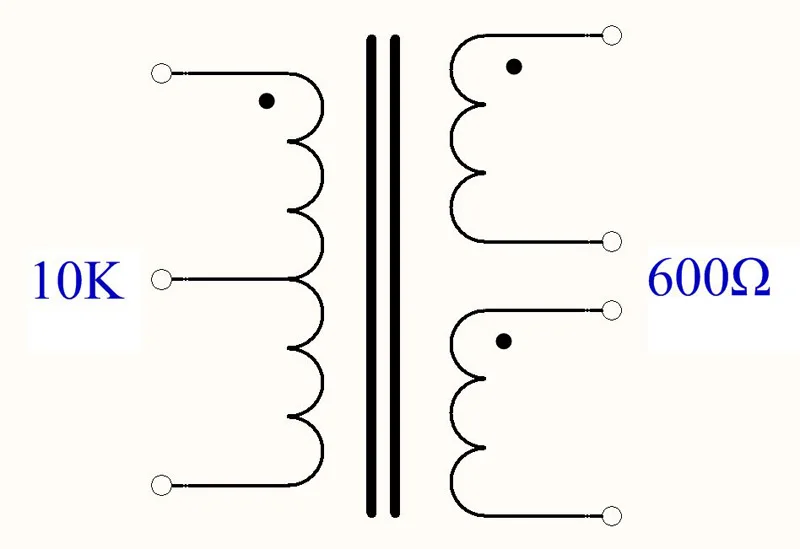

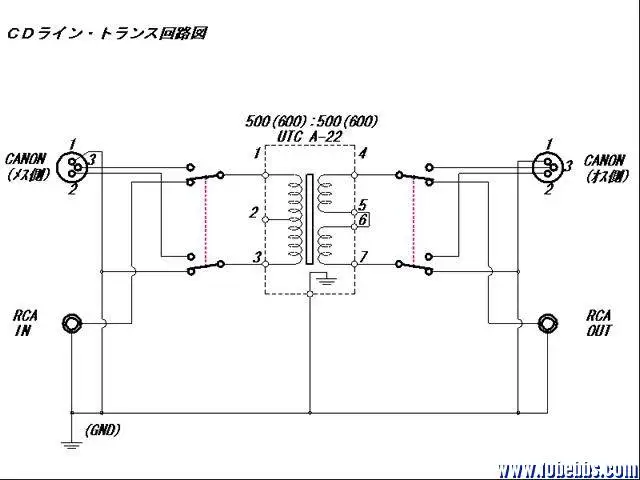

Трансформатор имеет три линии на первичном и два набора из четырех линий на вторичном. Может быть Одноконтурный, Одноконтурный, сбалансированный, сбалансированный до одноконтурного, аудио линейный выход, инверторный выходной трансформатор, выходной трансформатор между передней и задней стадиями, а также пассивный передний сценический трансформатор.

10K: 600Ω Шаг вниз 4 раза, также может быть использован в обратном и обратном шаг вверх 4 раза, эффект также отличный.

Он намотан импортированным материалом Z11 второй руки, и ранен с высокой чистотой бескислородной медной краской и эмалированной проволокой из красной меди.

Характеристики трансформатора: материал железного сердечника Z11 второй руки обладает высокой магнитной проводимостью потока и отличной производительностью и эффектом, что сильнее, чем Новая внутренняя пленка.

Характеристики процесса: железный сердечник не намагниченно насыщен введенным током постоянного тока 25 мА. Первичные и вторичные Многослойные обмотки могут быть двугрупповым сбалансированным входом и двухгрупповым сбалансированным выходом. Используется специальная технология намотки. Количество поворотов одинаковое, диаметр провода одинаковый, медное сопротивление такое же, внутреннее сопротивление то же самое, напряжение то же самое, И ток такой же. Верхняя и нижняя амплитуды формы сигнала одинаковы, полностью сбалансированный и полностью симметричный сигнальный трансформатор, полнофункциональное преобразование, высокоточное преобразование.

Примечание: При установке и использовании устройства он не должен быть слишком близко к силовому трансформатору и оставлять определенное расстояние для предотвращения магнитных помех и гудения. Лучше всего добавить Железный щит.

Если установлен пассивный или активный передний этап, есть шум или гудение, что является проблемой заземления и экранирования.
