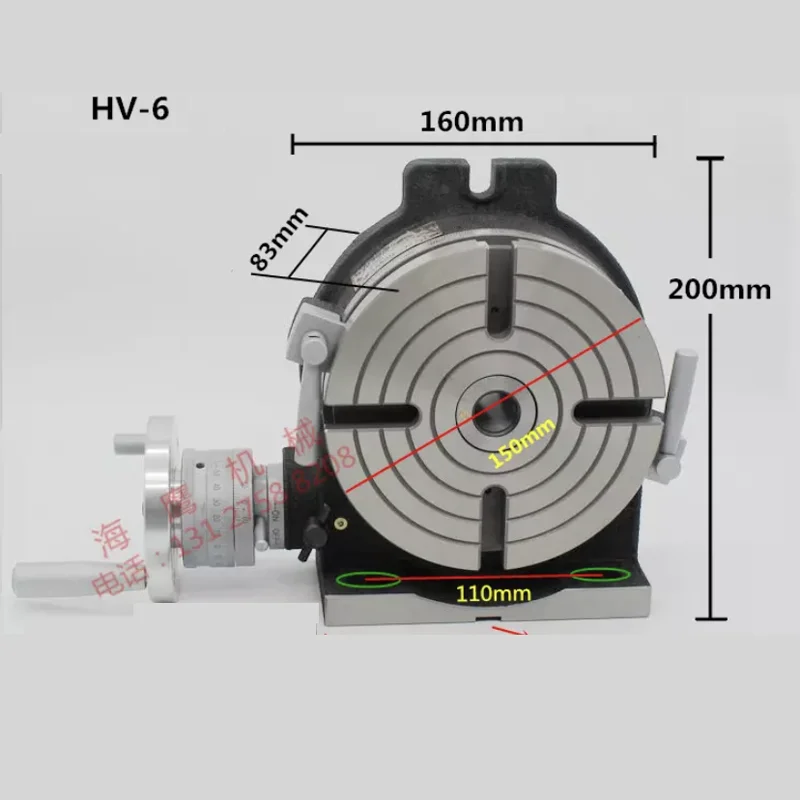

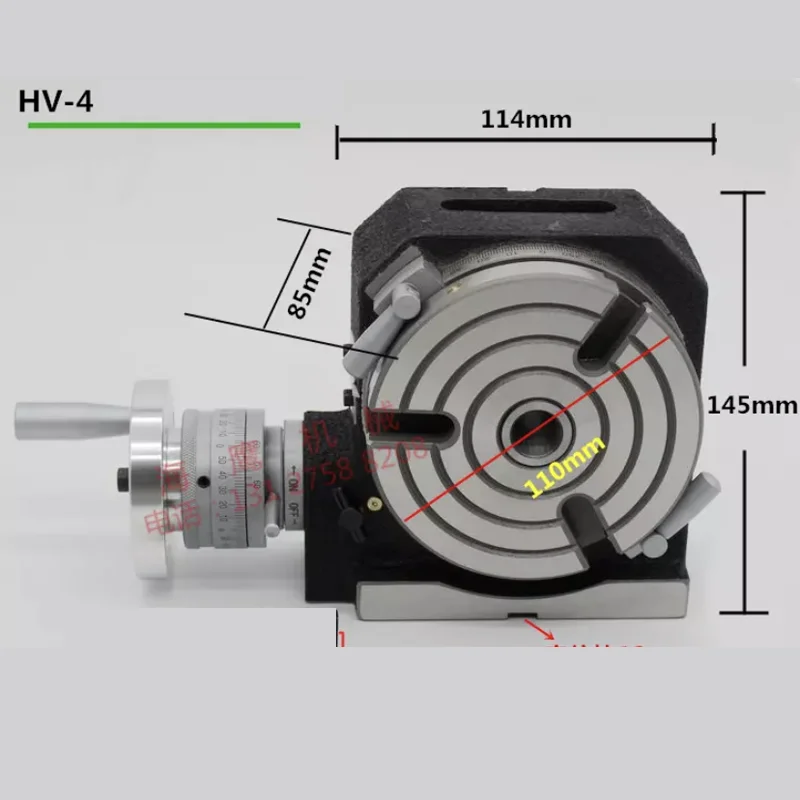

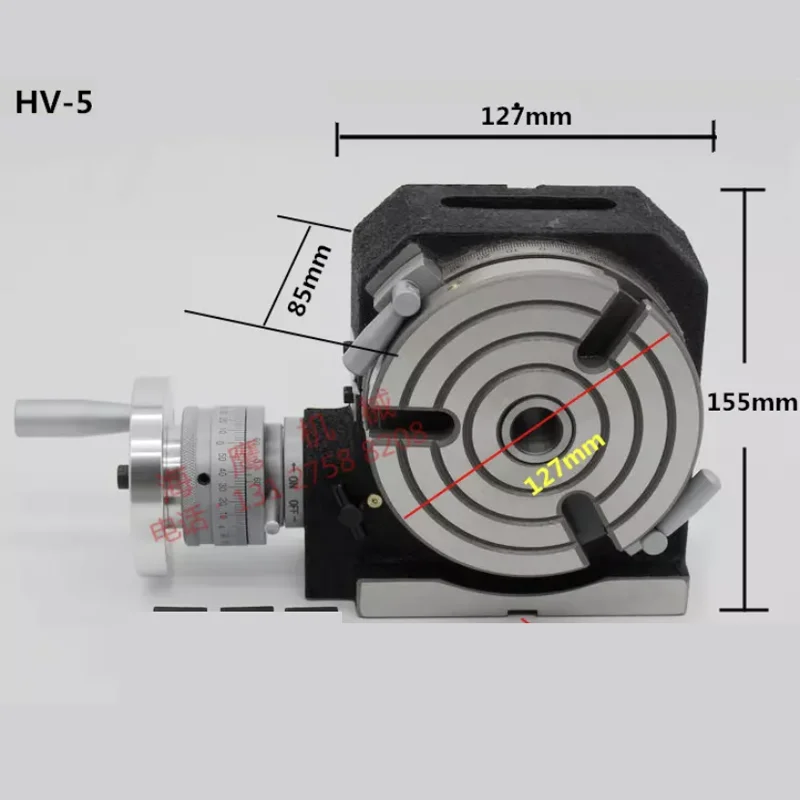

Поворотный стол 4/5/6inch горизонтального вертикальный роторный 4-образными пазами

Поворотный стол 4/5/6inch горизонтального вертикальный роторный 4-образными пазами

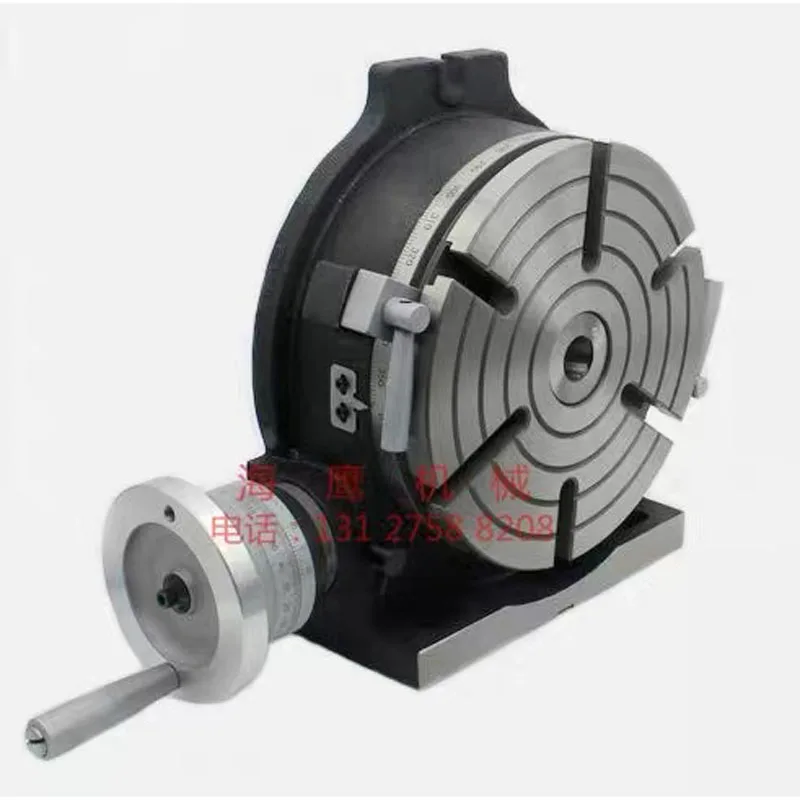

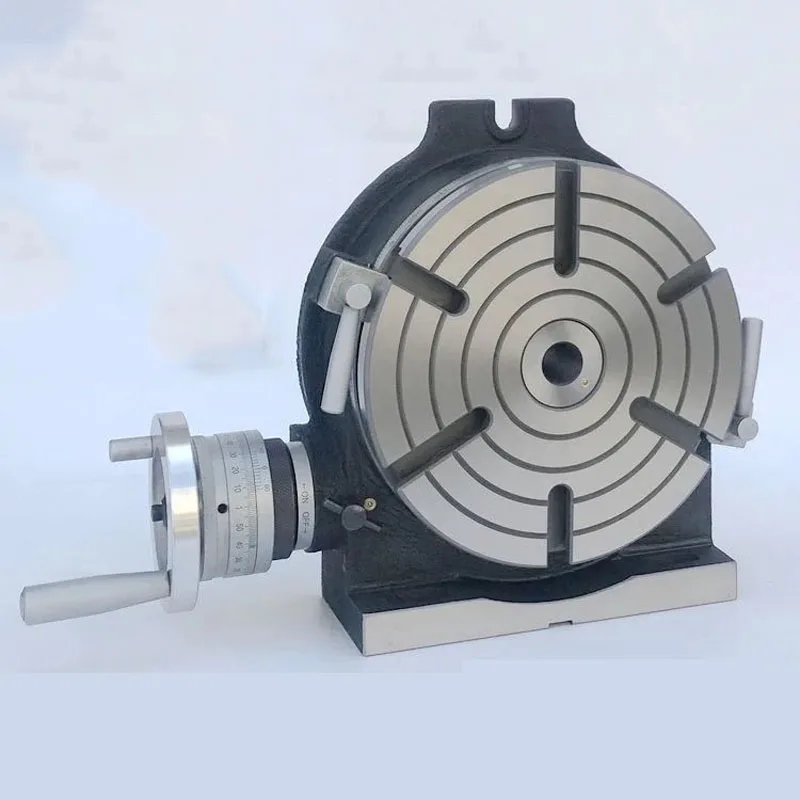

HV серии горизонтальной и вертикальной двойного назначения индексирующая пластина (вертикальный и горизонтальный поворотный стол) является одним из основных аксессуаров фрезерного станка. Он используется для индексации сверления или фрезерования, окружной резки, расточки и зенковки на фрезерном станке.
Рабочий стол имеет выгравированную линию на 360 ° и имеет масштабируемое кольцо со значением шкалы 1'''a кольцо вернира с минимальным значением дифференциации 10 ". Поворотный стол имеет механизм торможения и индексации червячного выключения.
Когда серий HV вертикальный и горизонтальный поворотный стол находится в вертикальном положении, его можно использовать в сочетании с задней частью (специальный заказ) для выполнения кругового индексирования сверления и фрезерования более сложных заготовок.
1. Техническое описание
1. Изготовлен из высокопрочного чугуна FC30
2. Подходит для фрезерного станка или другого специального оборудования для резки
3. Новый тип системы блокировки шпинделя, по сравнению с традиционным двухсторонним типом пластины, имеет более сильную блокировку и более стабильную резку
4. Он может сделать поворот на 360 градусов, ручка поворачивается на 4 градуса по кругу, а Минимальная шкала-на 10 секунд.

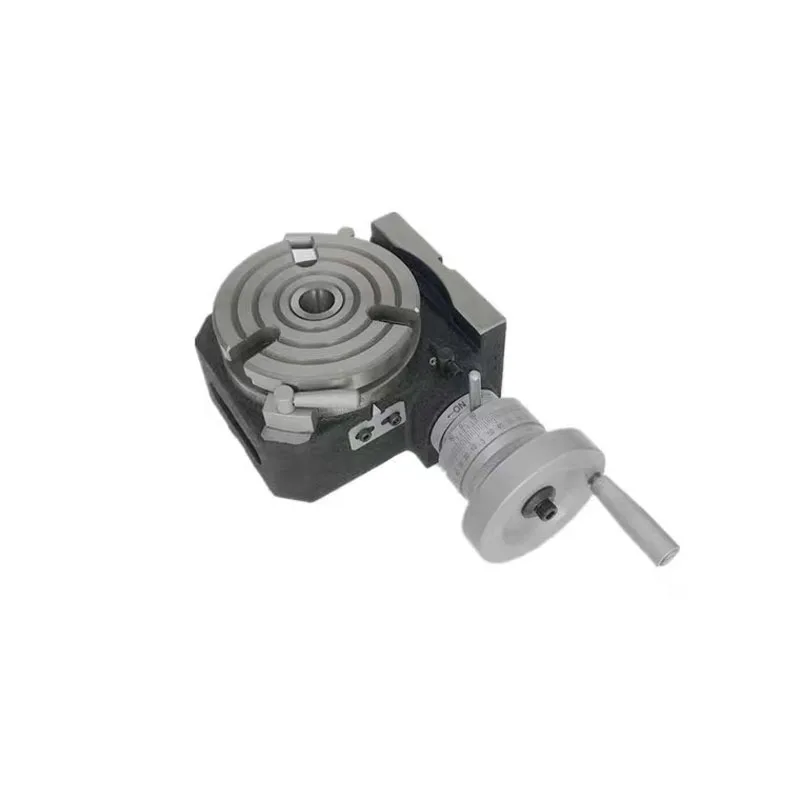

5. Может использоваться в горизонтальных и вертикальных направлениях
6. Можно использовать в качестве дополнительных специальных аксессуаров: сотовая доска и задний сток
7. Коэффициент замедления 1:90

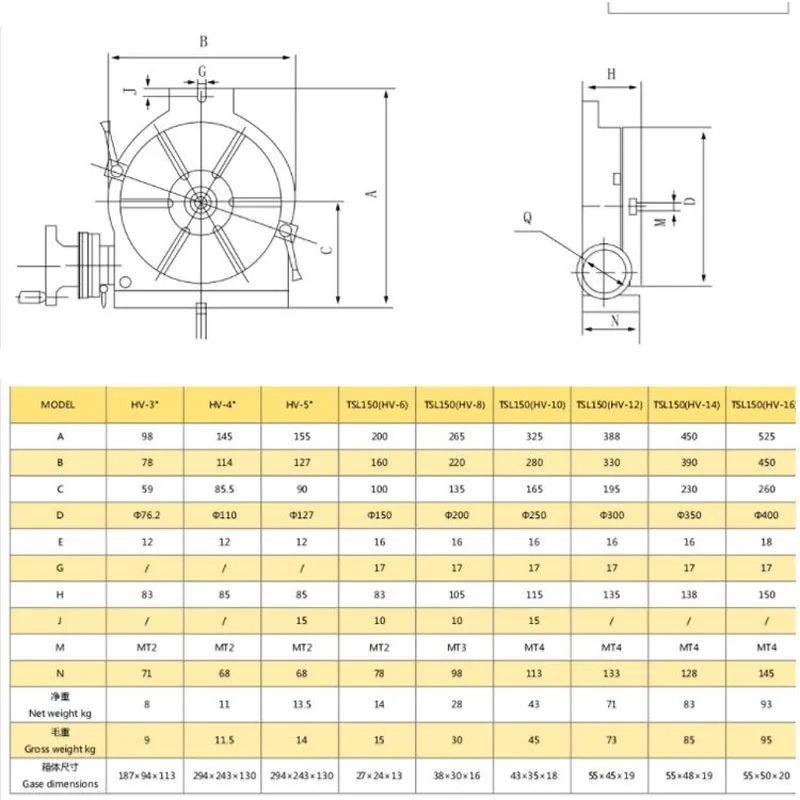

Модель можно увидеть в таблице данных, и вы можете связаться со службой поддержки клиентов, если вам нужен большой размер.
