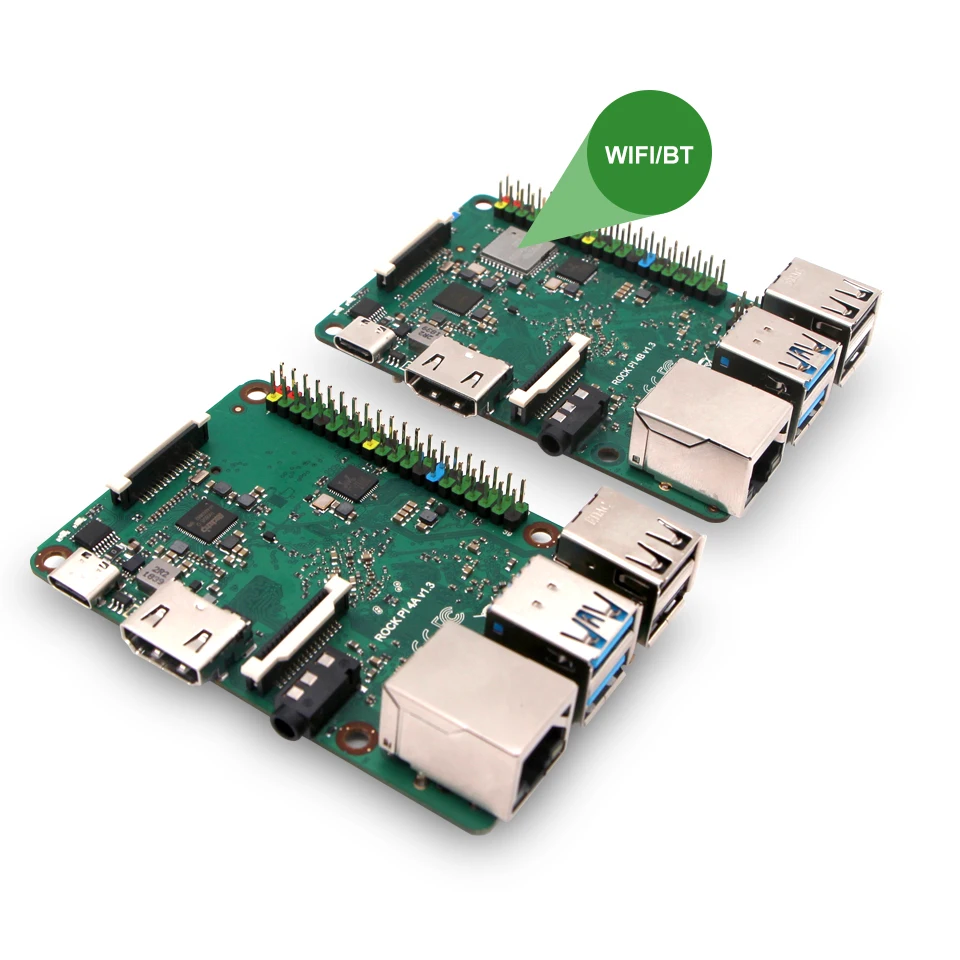

ROCK PI 4C Rockchip RK3399 4 Гб LPDDR4 Mali T860MP4 SBC/компьютер с одной платой совместимый официальным

ROCK PI 4C Rockchip RK3399 4 Гб LPDDR4 Mali T860MP4 SBC/компьютер с одной платой совместимый официальным

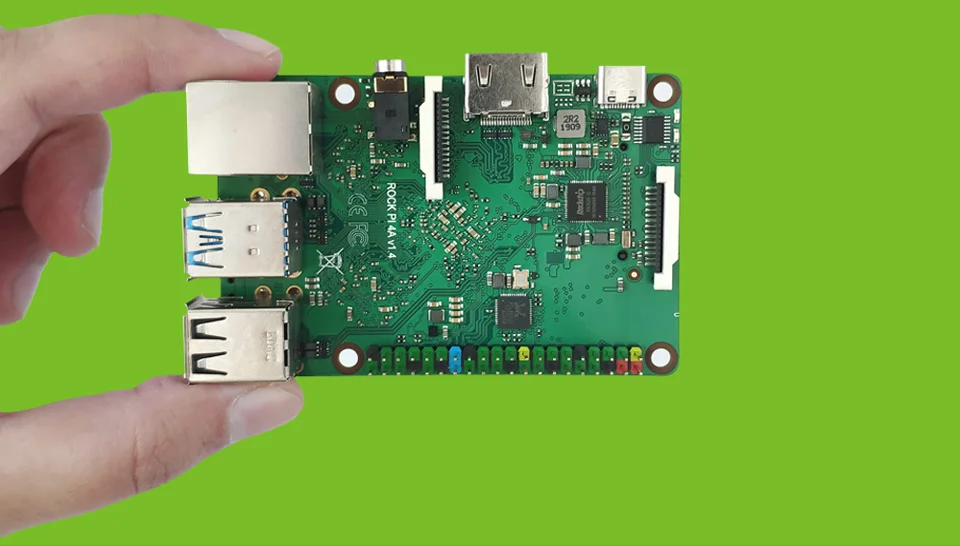

ROCK PI-это одноплатный компьютер (SBC) с ультра-малым форм-фактором, который обеспечивает первоклассную производительность, используя выдающуюся механическую совместимость. ROCK PI предлагает создателям, IoT энтузиастам, любителям ПК, DIY энтузиастам и другим надежным и чрезвычайно способным платформой для создания и воплощения своих идей в реальность.

Это документы для ROCK Pi 4, написанные командой Radxa с вкладом в сообщество.
ROCK Pi 4-это Rockchip RK3399 based SBC (одноплатный компьютер) от Radxa. Он может запускать android или некоторые дистрибутивы Linux. Рок-н-Pi 4 имеет шесть ядер процессор ARM, Стабильная и надежная работа 64bit двухканальный 3200 МБ/с. LPDDR4, до 4K @ 60 HDMI, MIPI DSI, MIPI CSI, 3,5 мм jack с микрофоном, 802,11 ac WI-FI, Bluetooth 5,0, USB Порты и разъёмы, GbE LAN, 40-контактный цвет расширительный разъем, Часы реального времени. Кроме того, ROCK Pi 4 поддерживает питание USB PD и QC.
ROCK Pi 4 поставляется в двух моделях: модели A и модели B, каждая модель имеет 1 Гб, 2 Гб или 4 Гб оперативной памяти.

Первоклассная производительность
ROCK Pi имеет современный и мощный шестиядерный процессор на основе ARM, RK3399 внутри, он предлагает значительно улучшенную производительность по сравнению с другими популярными панелями SBC. Все модели оснащены LPDDR4 3200 МБ/с./с оперативной памятью и дополнительными высокопроизводительными модулями eMMC, повышают эффективность всех приложений.

Создание дружественных, подключение IoT

Рок-н-Pi особенности чайник чистые вариантов расширения, в том числе 40-контактный GPIO интерфейс, которые позволяют для взаимодействовать с целым рядом входных сигналов от кнопки, переключатели, датчики, светодиоды, и многое другое.
ROCK Pi также оснащен Gbit LAN для сети, с выделенной шиной и контроллером, он работает без задержки при тяжелых Нагрузочных сетевых приложениях. На борту 802,11 ac Wi-Fi предлагает 2,4G & 5G WLAN подключения. Благодаря Bluetooth 5,0 ROCK Pi улучшена скорость Bluetooth и увеличен диапазон.
ROCK Pi также имеет один хост USB 3,0 и один порт USB 3,0 OTG, каждый 5 Гбит/с, работает независимо. USB 3,0 OTG может работать как USB устройство, например, Android ADB или USB гаджеты. Для переключения режимов OTG предусмотрен аппаратный переключатель.

Возможности AI

ROCK Pi поддерживает основной стек AI с ускорением GPU. Более того, специальный аппаратный ускоритель NPU, следующий для ROCK Pi, ускорит комплексный алгоритм машинного обучения и уменьшит мощность.
Промышленный стандартный разъем MIPI CSI позволяет легко подключать exsit камеры к ROCK Pi и ROCK Pi также поддерживает промышленный стандарт MIPI DSI для ЖК-дисплея и сенсорного экрана. Благодаря аппаратному ускоренному алгоритму, он отлично подходит для приложений компьютерного видения, робототехники и многого другого.

Что вам нужно

Необходимо

1. Основная плата ROCK Pi 4

2. Один из носков для хранения ниже:

3. Источник питания

4. USB клавиатура и мышь

5. Монитор и HDMI кабель

6. Последовательный кабель USB-TTL

7. Usb-кабель A-Male A

Опционально

1. Считыватель карт μSD

2. USB тип A для типа A

3. Последовательный кабель USB-TTL

4. Кабель Ethernet

5. Модуль камеры

6. ЖК-модуль

7. Аудио кабель

Производительность

Производительность процессора

ROCK Pi оснащен рычажным SoC RK3399 и оснащен шестью ядрами для повышения производительности многониточного аппликатора

Производительность графического процессора

Графический процессор ROCK Pi основан на графическом процессоре mali-t86omp4. Он предлагает 4 ядра и 6 часов omhz. По сравнению с процессором SBC ROCK Pi предлагает более высокую производительность GPU

Производительность IO

ROCK Pi поставляется с несколькими вариантами хранения и обеспечивает превосходную производительность чтения и записи на внешних накопителях, что позволяет быстрее считывать и записывать. Это улучшает рабочий процесс, копирование, резервное копирование и общее использование fle.

Сравнение версий

Модель

ROCK PI 4 модель A

ROCK PI 4 Модель B

Процессор

Шестигранный процессор 64 бит

Rockchip RK3399

Двойной Cortex-72, частота 1,8 ГГц с qual Cortex-A53, частота 1,4 ГГц

Mali T860MP4 gpu, поддержка OpenGL ES 1,1/2,0/3,0/3,1/3,2, Vulkan 1,0, Open CL 1,1 1,2, DX11.

Память

LPDDR4

64bit двухканальный LPDDR4 @ 3200 МБ/с., 1 ГБ/2 ГБ/4 ГБ optioal

Хранение

Модуль eMMC (дополнительный промышленный совместимый Высокопроизводительный Модуль eMMC, 8 ГБ/16 ГБ/32 ГБ/64 Гб/128 ГБ в наличии)

Карточке μSD (μSD слот поддерживает до 128 ГБ μSD карты)

M.2 SSD (M.2 разъем поддерживает до 2T M2 NVME SSD)

Дисплей

HDMI 2,0 до 4k @ 60

MIPI DSI 2 полосы через разъем FPC

HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или расширенный режим.

Аудио

3,5 мм jack с микрофоном

Кодек HD поддерживает аудио до 24 бит/96 кГц.

Камера

MIPI CSI 2 полосы через разъем FPC, поддержка до 800 МП камеры.

Беспроводная связь

Нет

802,11 ac wifi

Bluetooth 5,0

С бортовой антенной

USB

USB 3,0 OTG X1, аппаратный переключатель для хоста/устройства, верхний

Хост USB 3,0 X1, выделенный канал USB 3,0, нижний

Хост USB 2,0 X2

Ethernet

GbE LAN

GbE LAN с поддержкой Ethernet (PoE)

Требуется дополнительная шляпа для питания от PoE

IO

40-контактный расширительный разъем

2 x UART

2 шины SPI

3 шины I2C

1 x PCM/I2S

1 x SPDIF

2 x ШИМ

1 x ADC

6 x GPIO

2x5 в постоянного тока

2x3,3 V питания постоянного тока в

Другие

RTC

Аккумулятор RTC разъем для резервного копирования (опционально)

Мощность

USB PD, поддержка USB Type C PD 2,0, 9V/2A, 12V/2A, 15V/2A, 20V/2A.

Qualcomm® Quick ChargeTM: поддерживает адаптер QC 3,0/2,0, 9 В/2A, 12 В/1.5A

Размер

85 мм x 54 мм

Брендовая модель

Rock Pi4 Модель B

Tinker Board S

Nano Pi M4

ЦП:

RK3399

RK3288

RK3399

Графический процессор

Mali T864

ARM® Mali™-T764 GPU * 1

Mali T864

Память:

LPDDR4 64bit двухканальный LPDDR4 @ 3200 МБ/с., 4 Гб

Dual-CH LPDDR3 2 Гб

2 ГБ DDR3/4 ГБ LPDDR3 1866 МБ/с.

Хранение:

EMMC модуль опционально промышленный совместимый высокопроизводительный eMMC модуль, 8G/16G/32G/64G/128G в наличии uSD слот для карты uSD Поддержка до 128G uSD карта M.2 SSD M.2 разъем поддерживает до 2T M.2 NVME SSDeMMC розетка до 128 ГБ

Micro SD(TF) на борту 16 Гб Emmc

Разъем eMMC с пользовательским интерфейсом, карта uSD до 128GB

Ethernet:

Для питания от PoE требуется дополнительная шляпа GbE LAN с поддержкой PoE

RTL GB LAN

Native Gbps Ethernet

Wifi/БТ:

802,11 ac wifi Bluetooth 5,0 с бортовой антенной

802,11 b/g/n, Bluetooth V4.0 + EDR

802.11a/b/g/n/ac, Bluetooth 4,1, двойной Антенный интерфейс

Аудио:

3,5 мм двойной канал наушников/HDMI/микро телефон Входной HD кодек, который поддерживает до 24-бит/96 кГц аудио.

RTL HD кодек с 1x3,5 мм аудио разъем поддерживает Подключаемый модуль обнаружения и автоматическ-переключатель

3,5 мм двойной канал наушников/HDMI/микро телефон Входной

Видео

Вход

2 полосы MIPI CSI, до 8MPix/s, поддерживает одновременный ввод данных двойной камеры, совместимой с официальной камерой Raspberry Pi

MIPI CSI

Один или два 4-канальная MIPI-CSI, двойной ISP, до 13 Мпикс/s, Поддерживает одновременное подключение ввода двойная камера для передачи данных

Видеовыход

HDMI 2,0 до 4k @ 60 MIPI DSI 2 полосы через разъем FPC HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или режим расширения. Совместим с официальным дисплеем Raspberry Pi

1x15-pin MIPI DSI, максимальная поддержка HD 1 x HDMI до 4K/30fps HDMI CEC аппаратных средств готов

HDMI: HDMI 2.0a, поддерживает 4K @ 60Hz,HDCP 1,4/2,2; Один 4-полосный MIPI-DSI

USB

USB 3,0 OTG x1 аппаратный переключатель для хоста/устройства, верхний USB 3,0 хост x1 выделенный USB3.0 канал, нижний USB 2,0 хост x2

USB2.0 x 4

USB 3,0: четыре порта USB 3,0 Type-A; USB Type-C: Поддержка USB2.0 OTG и ввода питания

PCIE:

M.2 типа, 4 полосы для PCIE

Штыревой разъем

40-контактный расширительный разъем: - 1 x UART - 2 x шина SPI-2 x шина I2C-1 x PCM/I2S - 1 x SPDIF - 1 x PWM - 1 x ADC - 6 x GPIO - 2x5V DC силовой штырь-2x3,3 V силовой штырь

40-pins GPIO header

40pin GPIO удлинительные порты: 3X3V/1,8 V I2C, до 1x3V UART, 1X3V SPI, 1 x SPDIF_TX, до 8x3V GPIOs, 1x1,8 V 8 каналов I2S. Дополнительные порты 24Pin: 2 независимых хоста USB 2,0, PCIe x2, PWM x1, PowerKey

Мощность

USB PD Поддержка USB Type C PD 2,0, 9 В/2A, 12 В/2A, 15 в/2A, 20 в/2A Qualcomm® Quick ChargeTM поддержка адаптера QC3.0/2,0, 9В/2A, 12V/1.5A

Micro usb 5V/2-3A

5 В/3 А постоянного тока

Операционная система

Android 7,0, Debian, Ubuntu,

Debian9 / Android6

Android 8,1, Debian, Ubuntu, Armbian

Размеры

85 мм x 54 мм (8/коробка)

6x4,3x1,5 дюймов

85 мм x 56 мм (8/коробка)

Загрузка

Общий

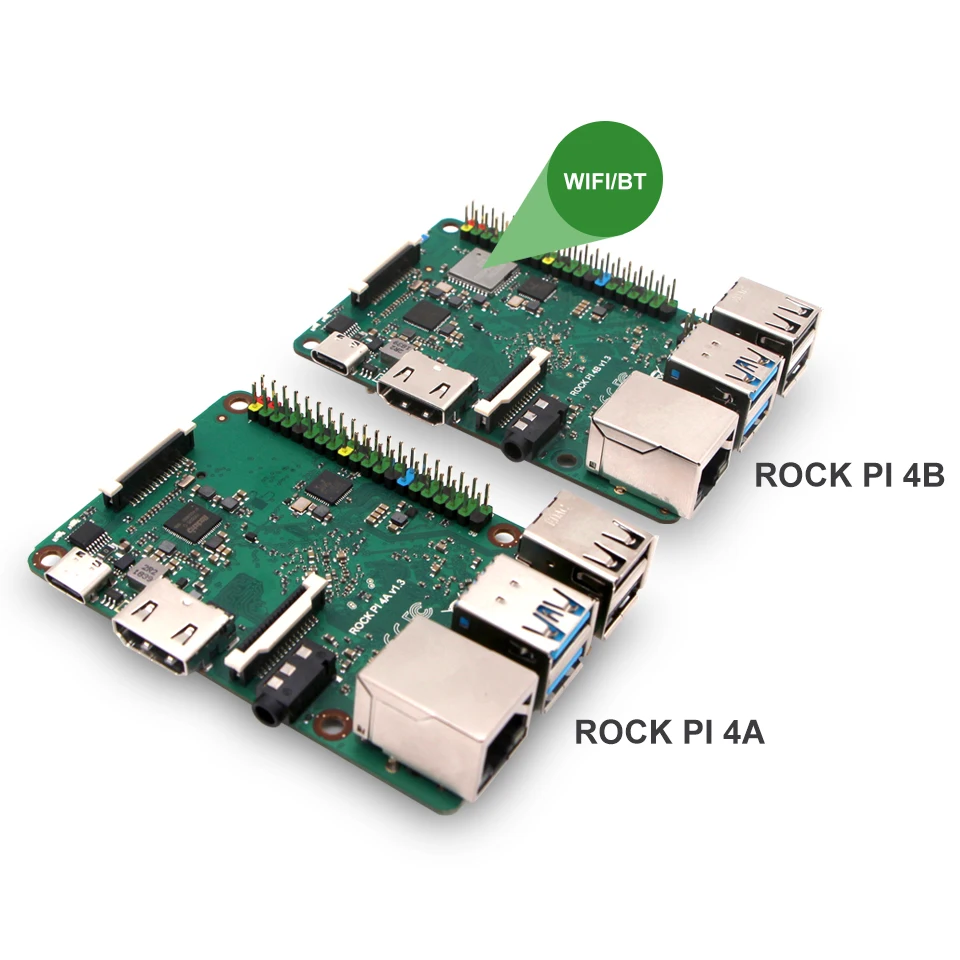

Модель B имеет заголовок PoE, 802.11ac wifi, bt 5,0, в то время как модель A не имеет. Форм-фактор совместим.

Оборудование

Мы создали расширенную плату M.2 для установки SSD M.2 на вершине ROCK Pi4. Выглядит так. Смотрите фото здесь и здесь.

SSD поставляется в различных форм-факторах, перечисленных ниже

ROCK Pi 4 выставляет M.2 M Соединитель в форме ключа, он совместим с NVMe или PCIe AHCI протоколом. SATA протокол SSD не поддерживается. До сих пор мы тестировали:

-Известный рабочий-

-Известные проблемы-

-Известный не работает-

Мы сделали гигантский радиатор внизу. Вы можете проверить Изображение 1 и 2.

Да. В настоящее время поддерживается Raspberry Pi V2 camera, IMX219, 800Mp. Работает с Debian и Android. Обратите внимание, что камера поддерживается только в версии планшета Android.

Да. Сенсорный и ЖК-дисплей работают на ROCK Pi 4. Debian и Android. Как и камера, сенсорный экран поддерживается только в версии планшета Android.

Нет. Официальная шляпа Raspberry Pi PoE не является механической совместимой с ROCK Pi 4 model B, кроме того, официальная шляпа Raspberry Pi PoE не может обеспечить достаточную мощность для ROCK Pi 4. Мы планируем выпустить собственную шляпу PoE и сделать ее совместимой с Raspberry Pi 3B +.

GPIO является 3,3 V level

Сигнал I2S-12/35/36/38/40 контактов заголовка, который является таким же, как и плата Tinker. Он должен быть совместим с Raspberry Pi, но мы на самом деле не тестировали и DAC HAT.

Нет. Потому что с питанием USB 3,0 OTG от ПК или источника питания, мощность может быть недостаточно (напряжение составляет всего 5 В, поэтому нам нужен высокий ток для удовлетворения спроса на электроэнергию, не все USB type A предназначены для большого тока), и это рискованно При прошивке от USB3 OTG. Поэтому мы просто не разрабатываем эту функцию. Вот почему мы поддерживаем USB PD или QC на ROCK Pi 4, это может увеличить напряжение, так что ток меньше или с тем же током, но получить больше энергии.

Верхний USB3.0 OTG имеет один выделенный лимит тока, который составляет 1.45A. Остальные хост USB 3,0 и два хоста USB 2,0 совместно используют ограничение тока 3A.

ОС

Нет.

В настоящее время ROCK Pi 4 имеет два изображения на базе android 7,1, изображение интерфейса Android TV и изображение интерфейса планшета Android. Поддержка Google Play Store. Планшет Android поддерживает сенсорный экран, камеру и HDMI. Версия Android TV поддерживает HDMI. Более Новый Android 9 работает в настоящее время.

В настоящее время Android работает только на eMMC и microSD-карте. Запуск на USB3 или NVMe SSD немного затрудняет некоторые, так как ЦП не может загрузить USB/NVME непосредственно для загрузки. Поэтому мы должны поместить внешний загрузчик в SPI flash или eMMC или microSD карту для загрузки изображения в USB 3 или NVMe SSD. ROCK Pi 4 имеет SPI flash на борту, но в настоящее время не устанавливается по умолчанию. Мы все еще рассматриваем это, так как если программа в SPI flash повреждена, это будет проблемой для некоторых пользователей, так как SPI flash не является съемной. Мы будем работать на Android, работающем на USB 3 или NVMe SSD.

Теперь у нас есть предварительный выпуск изображения Armbian, вы можете загрузить его с Rockpi4/Загрузок
