Характеристики
Плата драйвера двигателя bldc для датчика Холла бесщеточный двигатель постоянного
Описание товара

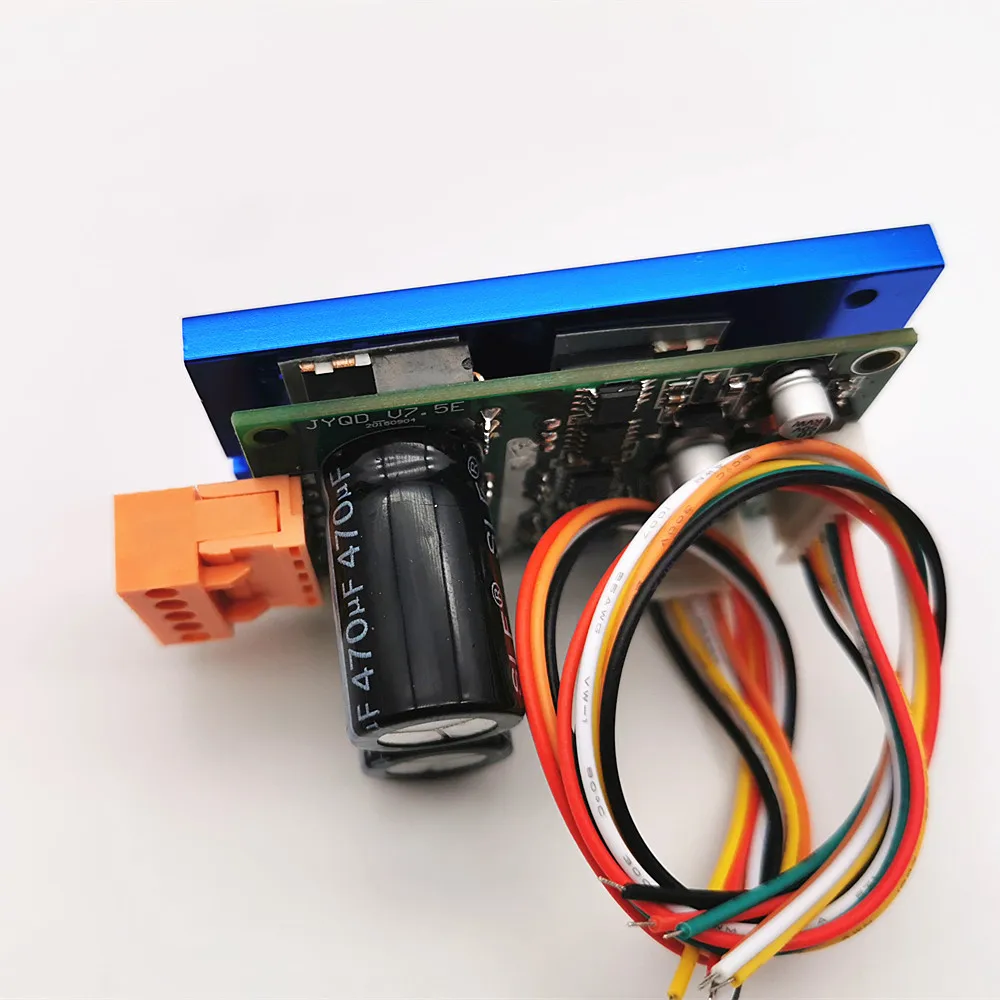

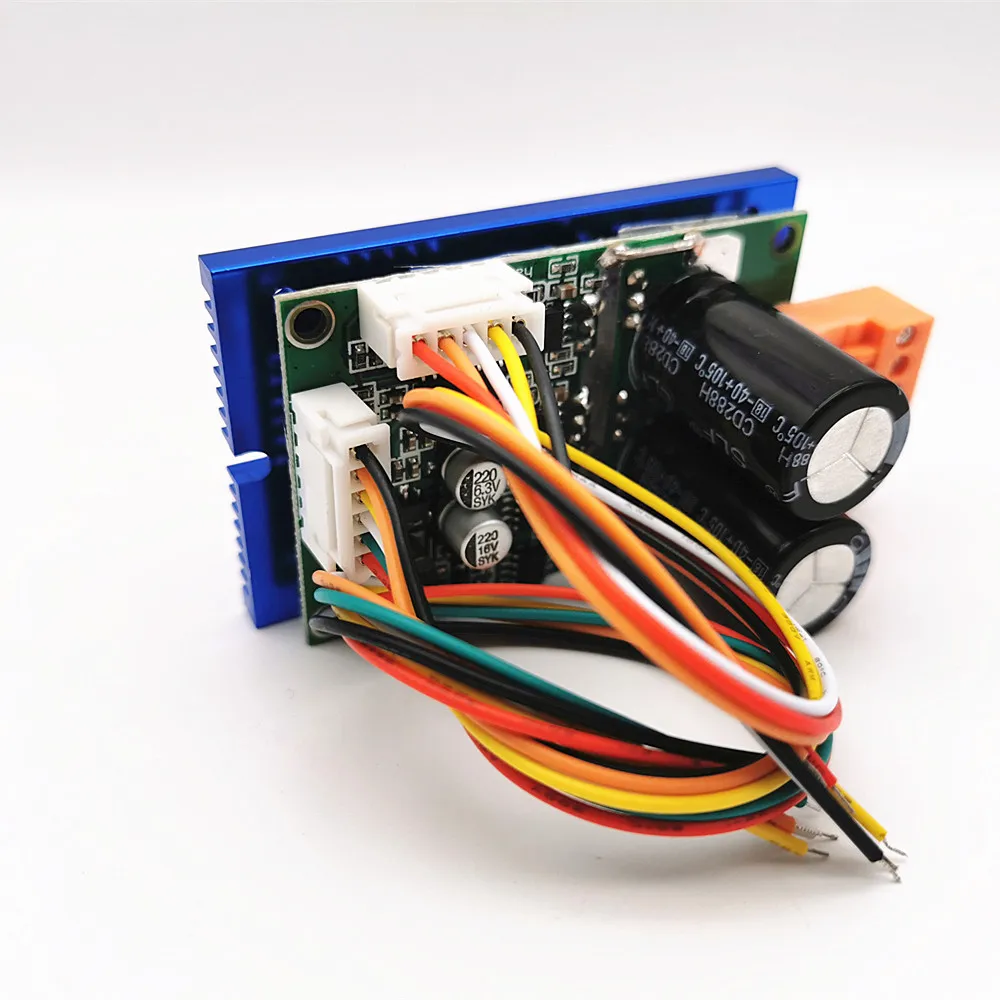

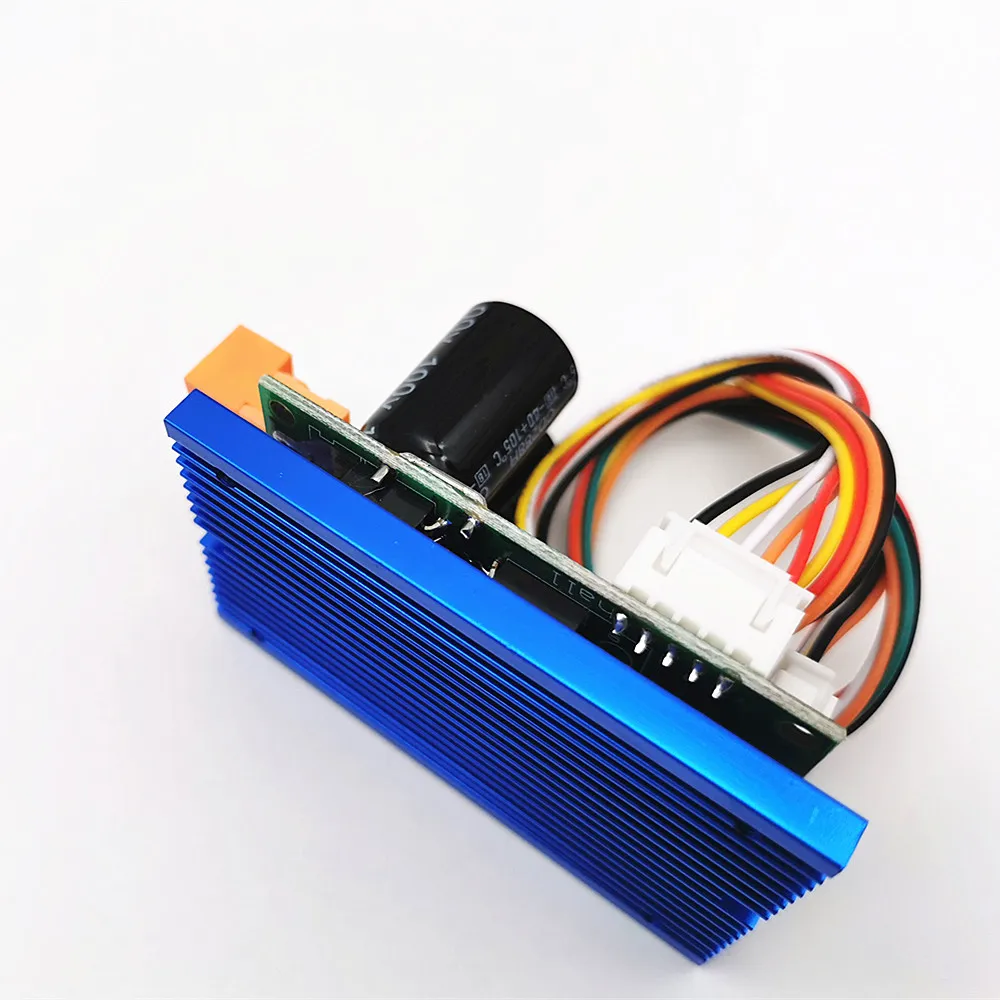

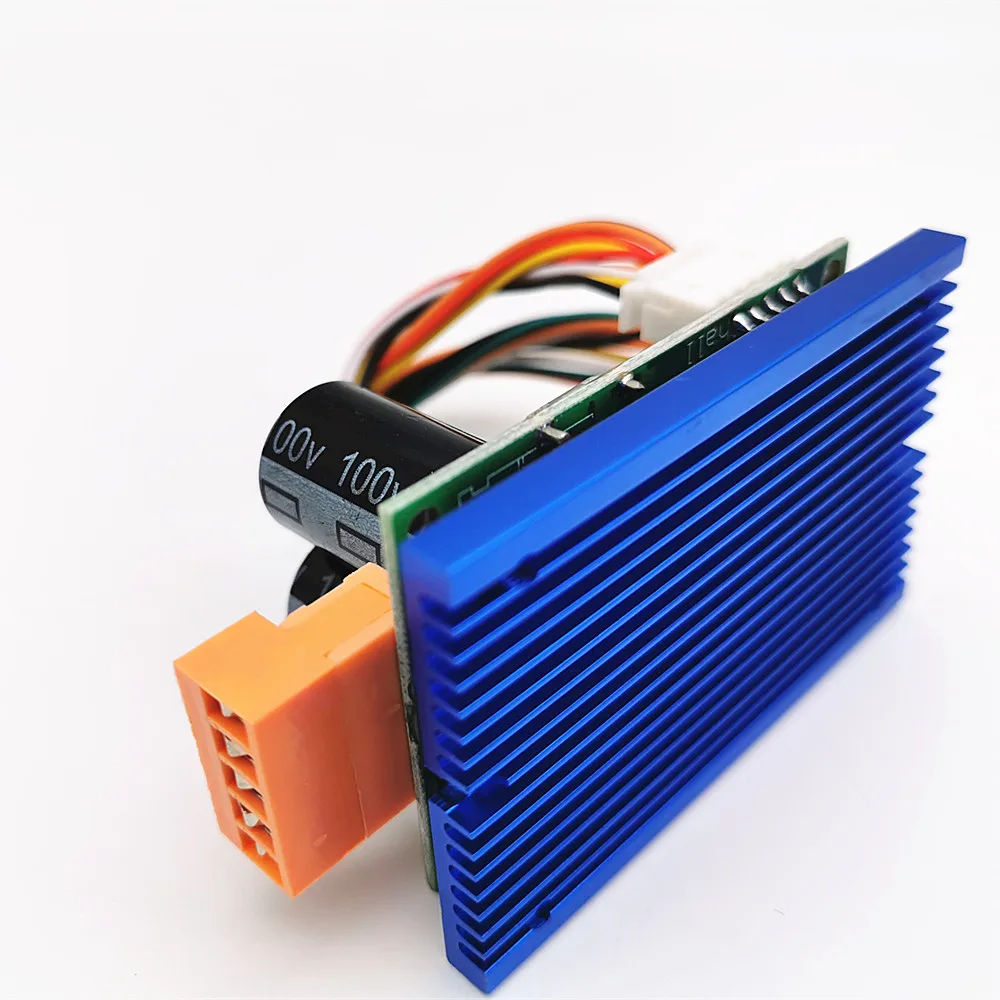

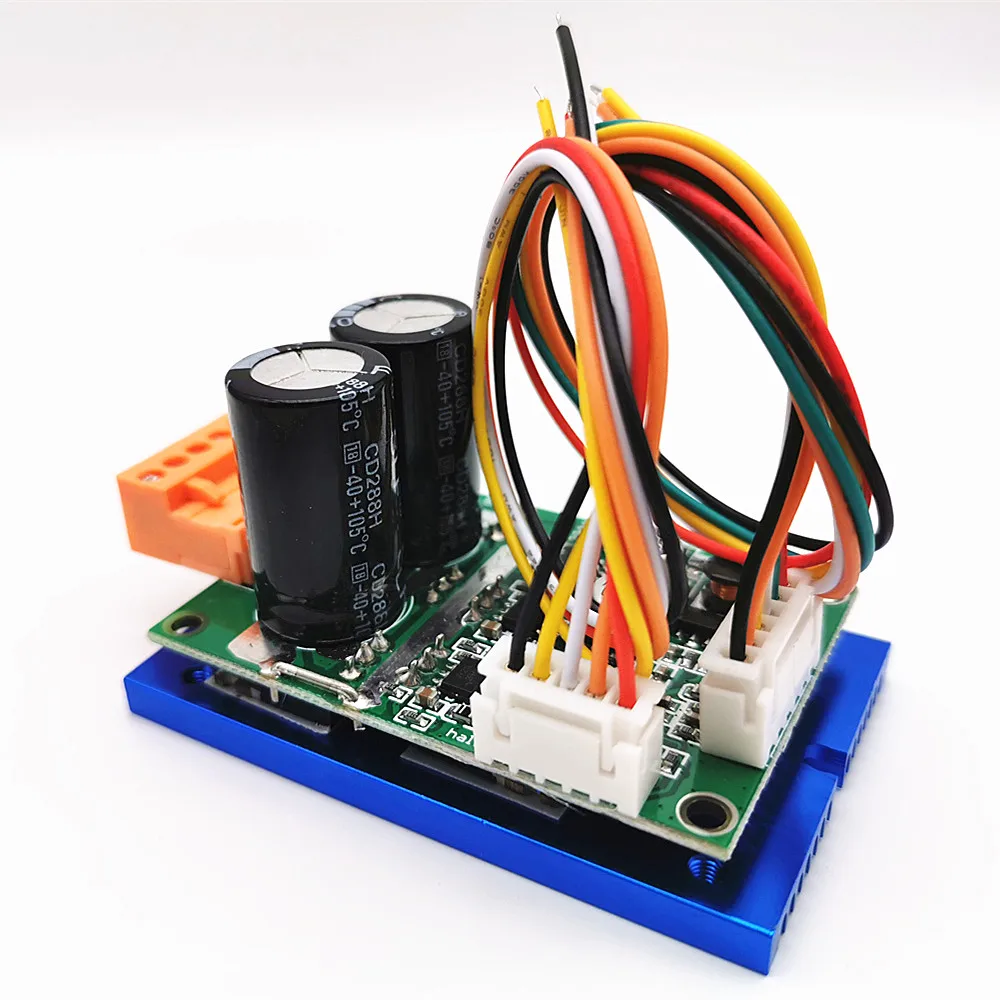

36-72VDC 15A JYQD-V7.5E bldc мотор драйвер платы для датчика Холла с бесщеточным двигателем постоянного тока мотор с радиатором, разъем провода
Модель
Рабочая температура (℃)
Рабочее напряжение (В)
Макс Мощность
·Непрерывный рабочий ток
(A)
PWM регулирование скорости
(1-20 кГц)
Регулировка скорости аналогового напряжения (В) Выход импульсного сигнала скорости JYQD-V7.5E -20-85 ℃ DC36V-72V 700W 15AРабочий цикл
0-100%
0-5V √ Область применения: Бесщеточный вентилятор BLDC мотор BLDC воздушного нагнетателя BLDC водяного насоса
Схема подключения
1. Порт управления
5V-Плата драйвера, внутреннее выходное напряжение, внешний потенциометр или переключатель для регулировки скорости и работы задним ходом
Z/F-Вращающиеся порты управления направлением. «5 В», высокий уровень или «без подключения»-это направление вперед, 0 В, низкий уровень или подключение к GND-это обратное направление.
Очки виртуальной реальности VR-Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
EL-Включите Управление портами. Подключите 5 В или не подключайте, чтобы разрешить использование, подключите GND, чтобы предотвратить использование.
Сигнал-Выход импульсного сигнала скорости
GND-Используется для внутренней платы привода
2. Порт питания
MA ---- двигателя двигателем постоянного тока однофазный A
МБ-моторная фаза B
Электродвигатель MC ----, фаза с
GND-DC-
VCC----DC +
3: порт датчика Холла
Ha-Hall a
Hb-Hall b
Hc-Hall c
GND---GND
5V---5V выход
4. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.
5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм
6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.
Габаритный чертеж
Применение руководящие принципы
1.
Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
2.
Подходит для бесщеточного двигателя постоянного тока с залом на 120 °, не все производители имеют последовательную последовательность, для достижения наилучшего управляющего эффекта, вы можете отрегулировать линейку Холла или трехфазную линейную цепь двигателя в соответствии с реальной ситуацией.
3.
JYQD-V7.5E-драйвер платы без корпуса и радиатора, она может управлять мотор снизу 100 ватт без каких-либо радиатора, но требуется нормальную вентиляцию.
4.
Выходной порт 5 В на приводной плате запрещена для подключения внешнего силового оборудования. Это применимо только для внешнего потенциометра или переключателя для регулировки скорости, коммутации и включения работы
