Прокатная мельница котел газовый измерительный прибор подача воздуха Обнаружение воздуха цифровой дисплей расходомер фонарь детектор газа

Модель: KTGMF
Тип: массовый расходомер
Диапазон измерения: 0,03-280000 (м3/ч)
Уровень точности: 1-2,0
Номинальный диаметр: 10 (мм)
Подходящая среда: Стабильный газ, кроме ацетилена и бора трихлорида
Рабочее давление: 1,6 (МПа)
Рабочая температура: 250 (°C)

1. Широкий диапазон
Вы можете снять мерки газа с низкой скорости потока от 0,1 м/с до 100 м/с
2. Простое и точное измерение
Массовый поток газа или стандартный поток объема, расход
3. Простота установки и обслуживания
С шаровым клапаном для нон-стоп производства установки и обслуживания
4. Хорошая устойчивость к землетрясениям и долгий срок службы
Нет движущихся частей, нет вибрации
5. Цифровой дизайн
Автоматизация производства и интеграция с RS-485 коммуникацией
Измерительная среда: различные газы (за исключением ацетиленового газа)
Средняя температура: среднее давление ≤ 10 МПа
Условия окружающей среды: температура-20 °C ~ 45 °C, относительная влажность: 5% ~ 90% Атмосферное давление: 86 ~ 106 кПа
Температура потока (м/с): 0,1 ~ 120 Нм/с
Выходной сигнал: 4-20 мА
Функция связи: RS-485 (оптическая изоляция), Протокол HART

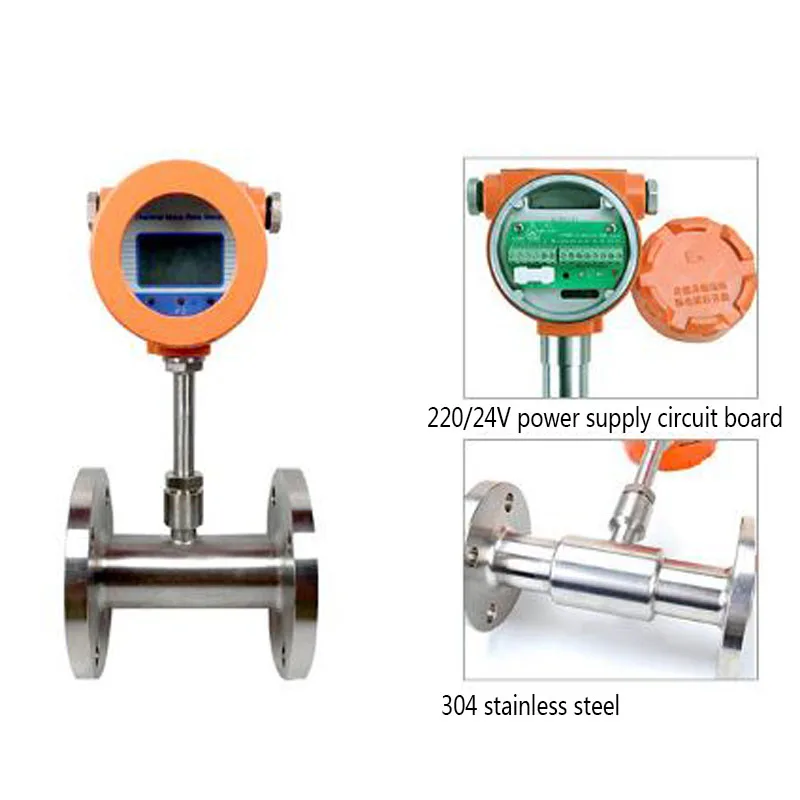

Напряжение питания: 24 В постоянного тока или 220 В переменного тока ≤ 18 Вт
Уровень защиты: IP65

Таблица теплового газа
Калибр: 10 см
Базовый Диапазон (воздух) (Nm3/h): 0,5-28
Расширенный диапазон (воздух) (Nm3/h): 0,03-30
Диапазон содержания кислорода (Nm3/h): 0,5-14
Диапазон базы горючих газов (Nm3/h): 0,5-5

Калибр: 15 см
Диапазон основания (воздух) (Nm3/h): 0,5-65
Расширенный диапазон (воздух) (Nm3/h): 0,07-65
Диапазон содержания кислорода (Nm3/h): 0,5-32
Диапазон базы горючих газов (Nm3/h): 0,5-10
Примечание: стандартный поток: скорость потока при 20 °C и давление при 101,325 кПа


Установка

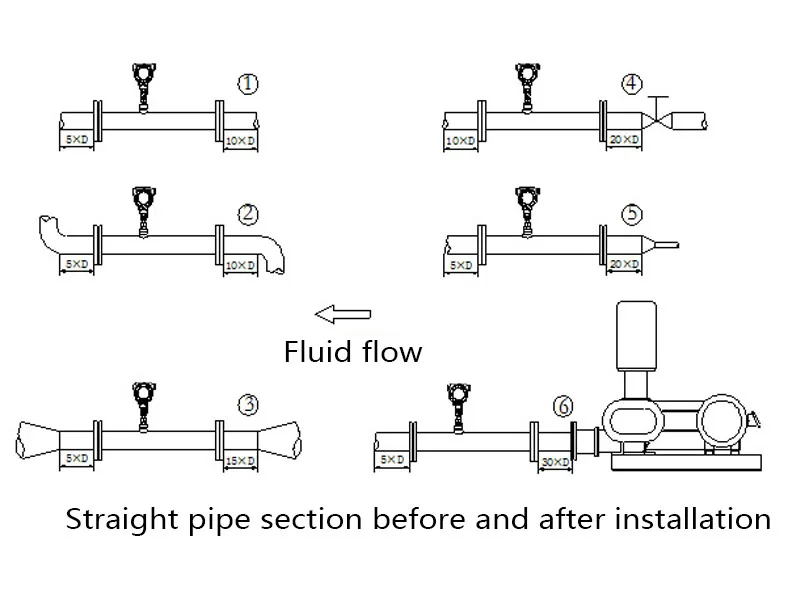

1. Место установки и своевременные требования к трубопроводу
(1) при установке инструмента Держите подальше от локтей, препятствий, редукторов и клапанов, чтобы обеспечить стабильность и гладкость. Если требуется более длинная верхняя прямая труба, длина передней прямой трубы больше 10D, а задняя прямая труба-больше 5D.

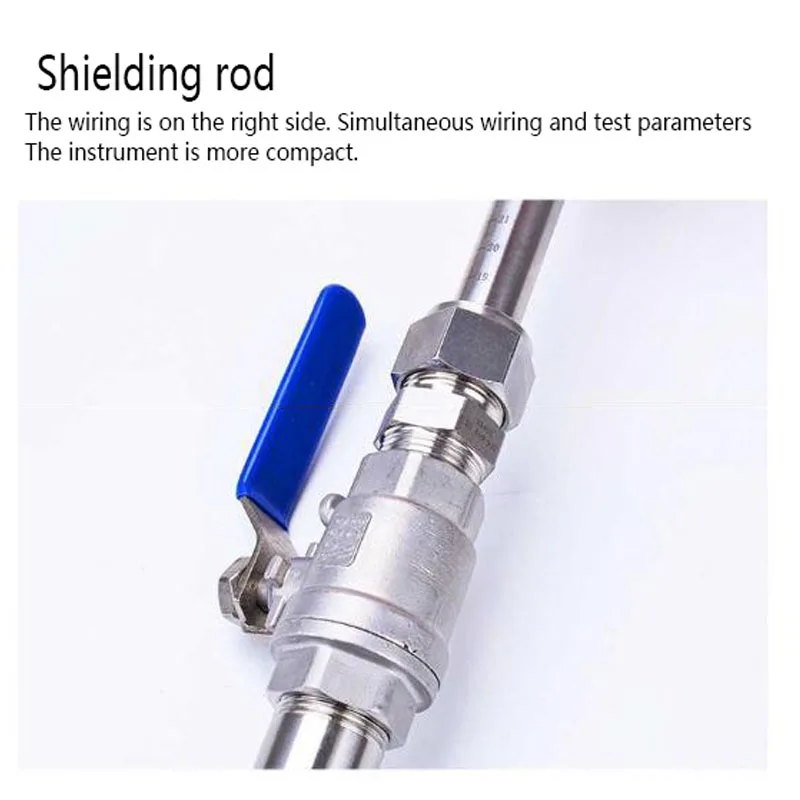

(2) подключаемые датчики можно устанавливать онлайн и поддерживать онлайн. Во время процесса установки, во-первых, основание с внешними нитями сварено на наружной стенке трубы, на основании установлен 1 дюймовый шаровой клапан, И затем труба просверливается с отверстием диаметром 22 мм специальным инструментом, И специальный инструмент удаляется после завершения отверстия. Наконец, датчик установлен на клапане и датчик вставляется в центр трубки (положение вставки датчика определяется на заводе)

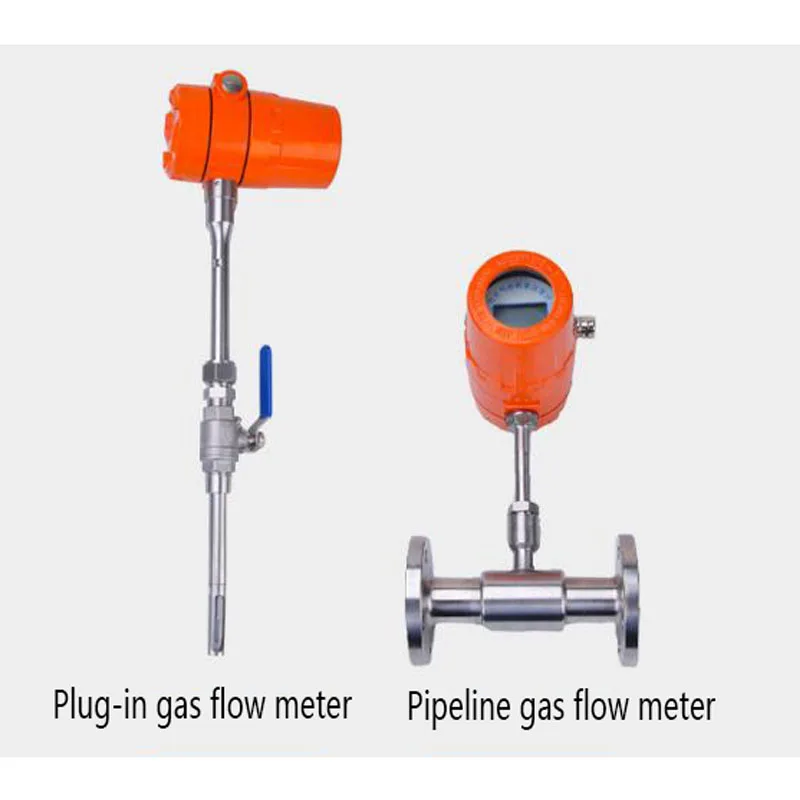

(3) плагин трубного типа тепловых газовых массовых расходомеров оснащены такими же производственными трубопроводами, как и в поле. Соединение с полевой трубой Фланцевое или резьбовое.
2. Применение

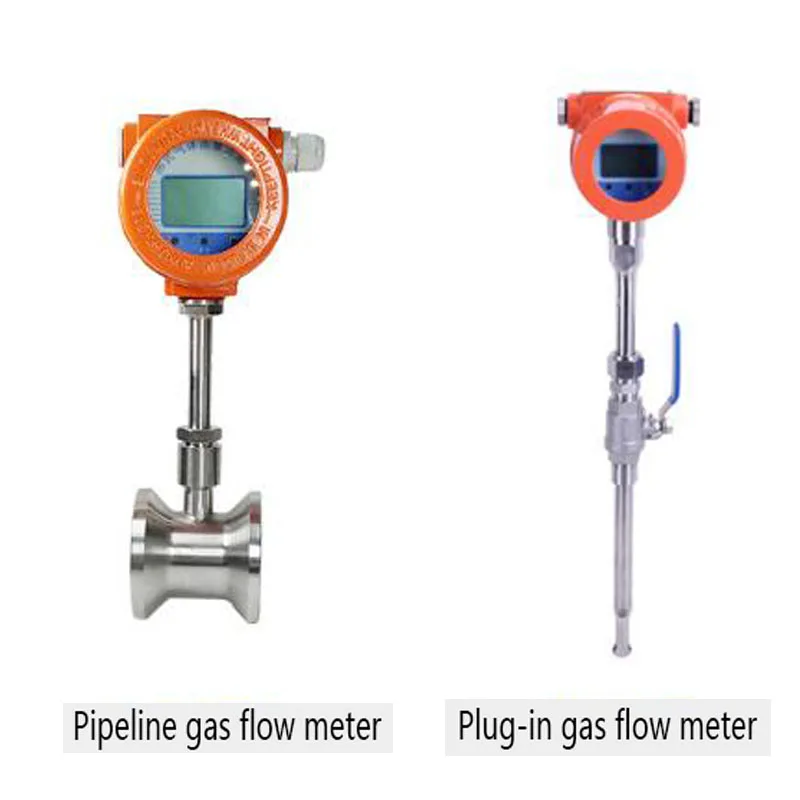

DN10-300 установка трубопровода
DN65 выше плагин установки
