Часы Accusilicon, используемые материнской платой:

R-1 (2021) Особенности:

1. USB не только передает сигнал IIS на процессор FPGA, но и получает синхронный сигнал часов, отправленный процессором FPGA. Интерфейс USB больше не оснащен часами передачи данных. Синхронные часы используются для более точной передачи сигнала, а качество звука значительно Улучшено до качества звука предыдущего поколения R-1 plus di-20 (но не di-20he)(новое обновление)

3. Режим обработки данных FPGA является параллельным режимом обработки.

Сигнал IIS-это последовательный режим передачи данных, для каждой передачи данных требуется часовой цикл, а для передачи данных канала-64 тактовых цикла, что зависит от стабильности 64 тактовых циклов.

Параллельный режим для получения точного результата нужно всего лишь один часы, способными передавать и процесс 32-битный данные левые и правые каналы, что значительно улучшает скорость обработки и не влияет на часы стабильности.

Входные данные IIS (USB и мультимедийный интерфейс высокой четкости-iis) сразу Восстановленный на две группы 32-битный параллельный данных. SPDIF сигнал демодулируется и отправлены в том, чтобы перейти к следующему этапу для обработки двух групп 24 бит параллельный данных. DSD данные также является re вход по составу две группы 64 бит параллельной обработки данных.

По сравнению с прослушиванием, режим параллельной обработки может сделать звук более четким, нейтральным, динамичным и более аналоговым.

4. Дизайн управления часами новой архитектуры делает часы более стабильными, более прозрачными и более подробными.

5. DSD использует встроенные асинхронные часы для повторной калибровки, что значительно улучшает четкость и динамику воспроизведения.

6. SPDIF поддерживает воспроизведение DOP.

Преимущества и недостатки R-2R DAC:

Преимущество:

1. R-2R не преобразует часовой сигнал в выходной сигнал.

2. R-2R не чувствителен к дрожанию, но delta sigma достаточно чувствителен.

3. Точность выходного уровня сигнала R-2R выше, чем у delta sigma

Недостатки:

1. Гармоническое искажение R2R может быть довольно низким, но оно не может быть таким низким, как es9038 pro (delta sigma).

2. Точность сглаживания и ступенчатое сопротивление нелегко решить.

Популярный R-2R дизайн на рынке:

Будь то наборы для самостоятельного изготовления или фабричные Изделия, R-2R стала популярной.

На рынке наборов DIY по низкой цене, обычный дизайн-изучить старые технологии MSB, но сохранить часть преобразования сигнала и отказаться от оригинального изысканного дизайна фабрики. Эта конструкция преобразует данные в аналоговый сигнал через последовательный вход для переключения регистра IC, который не может решить техническую проблему R-2R. Производительность этой конструкции полностью зависит от точности шагового резистора.

Заводская продукция на рынке hi end использует довольно сложную технологию для решения проблем R-2R, чтобы достичь высокой производительности и качества звука. Некоторые производители используют режим последовательного контроля сдвижного регистра IC.

Конструкция на рисунке ниже использует FPGA для управления переключателем сопротивления лестницы параллельно. В параллельном режиме управления, каждый бит переключатель сопротивления лестницы контролируется отдельно, поэтому он имеет сверхвысокую скорость (параллельный режим требует только один цикл часов для вывода всех данных, И для последовательного режима требуется не менее 8-24 тактовых циклов) для отправки или обновления данных и может исправить данные в любое время, Так что выходной сигнал имеет низкие искажения характеристики, решить проблемы, вызванные сопротивлением толерантности и сбой.

Точность ступенчатого сопротивления:

Многие люди заботятся только о точности шагового резистора. Они считают, что R-2R зависит от точности резистора.

В настоящее время 24 бит является стандартом, но может ли точность сопротивления быть сделана до 24 бит?

Даже если это 16 бит, требование к точности 1 / 66536. Даже если сопротивление точность определения его местонахождения составляет 0.1% (1 / 1000), это не хватает. Даже если это 0.01% (1 / 10000), он все еще не может удовлетворить требования 16 бит, не говоря уже о 24 бит

Поэтому точность сопротивления не является направлением для решения проблемы. Если в мире есть резистор 0.00001%, он может удовлетворить требования 24 бит, но дискретное внутреннее сопротивление шагового резистора полностью удалит преимущество супер высокой точности.

Нам нужно решить проблему технически, а не просто улучшая точность резистора. Но мы по-прежнему используем сверхвысокоточные резисторы в наших продуктах.

Очень важный FPGAs:

FPGA является программируемым устройством логического массива.

В настоящее время FPGA используется во многих продуктах hi end DAC, таких как популярный DAC rockna wavedream

Внутренняя компоновка оборудования FPGA может быть спроектирована и организована комплексным программным обеспечением, а аппаратное обеспечение может быть модернизировано путем обновления программного обеспечения.

В тех случаях, когда прошивки модернизирована, аппаратное обеспечение обновляется в одно и то же время. Этот вид дизайна обладает высокой гибкостью. Он может улучшить качество звука с помощью обновления программного обеспечения, добавить более обновленные функции и сделать продукт никогда не отставать от времени.

FPGA / CPLD очень важно

FPGA / CPLD является программируемым устройством логического массива.

В настоящее время FPGA используется во многих продуктах hi end DAC, таких как популярный DAC rockna wavedream

С 2008 года мы начали использовать FPGA дизайн в продуктах DAC.

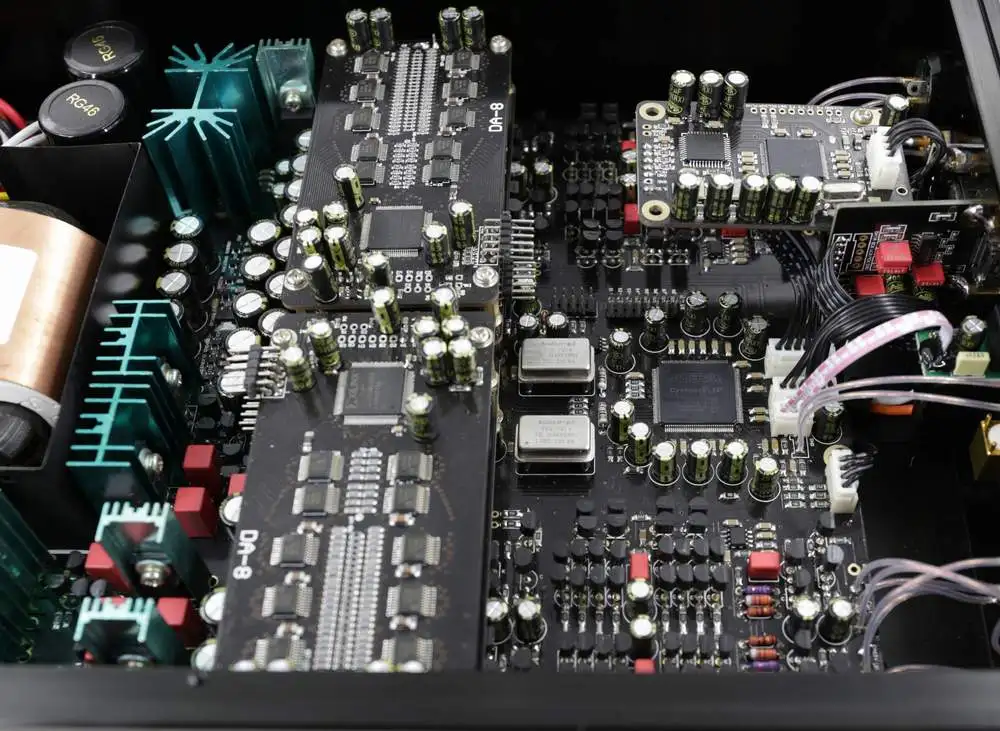

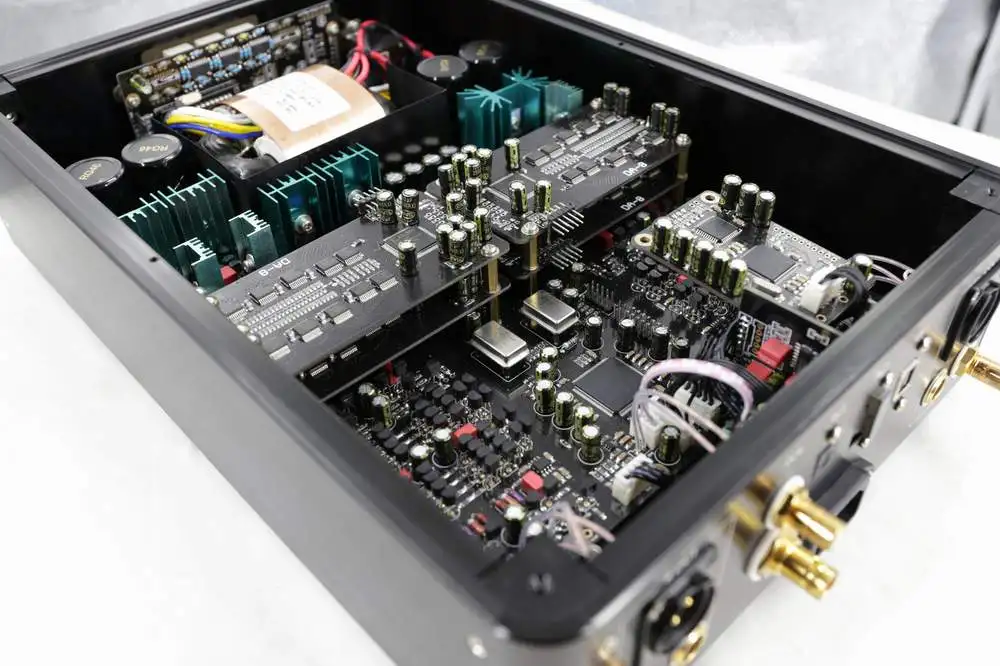

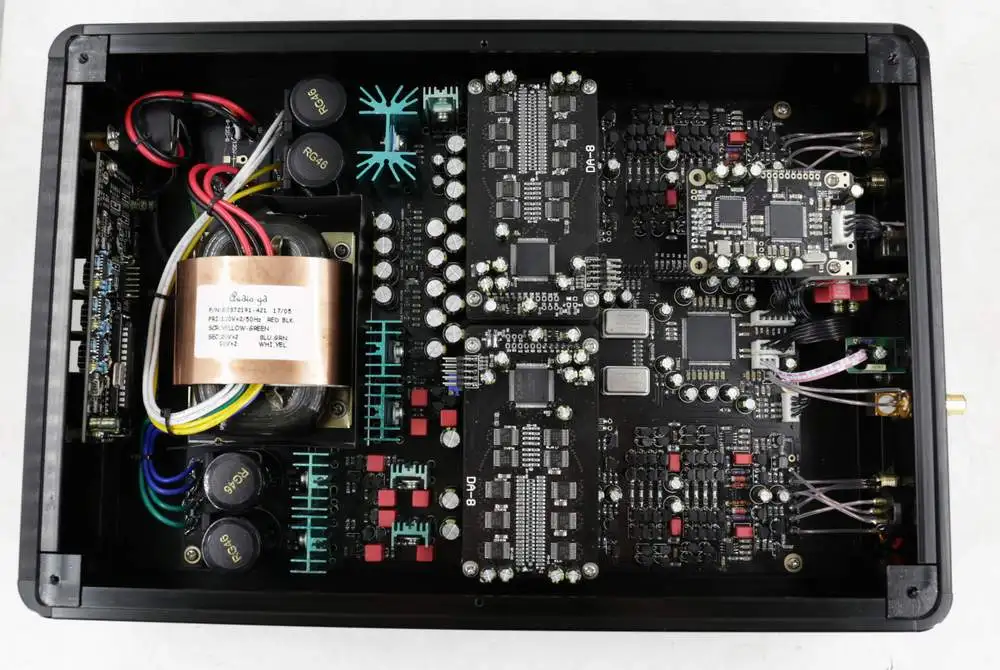

Цифровая схема состоит из одного FPGA и пяти CPLD чипов.

Внутренняя компоновка оборудования FPGA может быть спроектирована и организована программным обеспечением, а аппаратное обеспечение может быть обновлено с помощью обновления программного обеспечения.

В тех случаях, когда прошивки модернизирована, аппаратное обеспечение обновляется в одно и то же время. Этот вид дизайна обладает высокой гибкостью. Он может улучшить качество звука с помощью обновления программного обеспечения, добавить более обновленные функции и сделать продукт никогда не отставать от времени.

Ответственный FPGA / CPLD

1. Высокая производительность SPDIF демодулятор построен в FPGA вместо низкой производительности SPDIF демодулятор чипы, такие как DIR9001, wm8805 и ak411x

2. Реорганизация часов и технологии FIFO, выходные данные могут быть точно синхронизированы с часами, отклонение дрожания

3. Встроенный 2x, 4x и 8x цифровые фильтры и различные алгоритмы NOS mode, для пользователей, чтобы выбрать наиболее личный голос.

4. Имитирует тембр tda1541 + saa7220 благодаря уникальному дизайну.

Мощный источник питания дизайн:

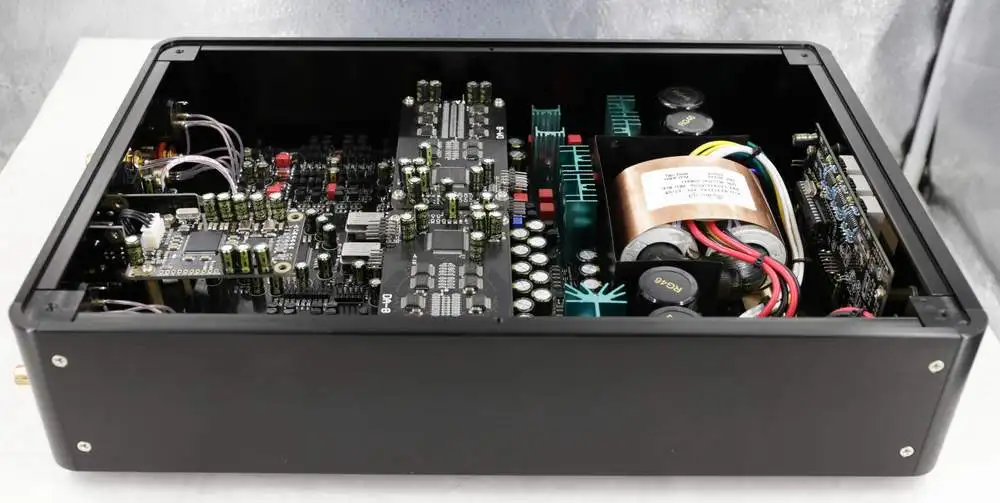

В ЦАП встроены 13 групп сверхвысокой скорости и сверхнизкого уровня шума, а для лучшего устранения шумов питания и питания различных частей образован двойной регулятор напряжения.

Пожалуйста, обратите внимание:

Даже если продукт доставляется после 100 часов старения, согласно отзывы многих пользователей в прошлом, ему нужно как минимум 300 дополнительных часов старения, чтобы достичь лучшего состояния. При старении лучше всего подключить источник сигнала для воспроизведения музыки (выключите усилитель, если вы не хотите слушать музыку)

Введение функции:

DAC может установить внутренние Функции обработки с панели, чтобы изменить стиль голоса, не открывая шасси.

Важное примечание:

Когда вы готовы нажать кнопку «Настройка», мы предлагаем вам выключить громкость усилителя и остановить воспроизведение музыки источника сигнала.

Благодаря лучшему качеству звука, DAC не имеет функции отключения звука. Когда внутренняя настройка изменена, DAC выводит звук переключения линии.

Когда кнопки больше не нажимаются около 5 секунд, дисплей больше не будет мигать. Пользователь может нажать, чтобы воспроизвести музыку источника сигнала и повернуть громкость усилителя обратно к обычной громкости прослушивания.

Кнопка настройки:

В соответствии с меню настройки, он разделен на две страницы. На первой странице есть светодиодный дисплей с тремя цифрами, а на второй-светодиодный дисплей с двумя цифрами.

Нажмите один раз, бит дисплея на экране будет мигать, показывая, что эта функция бит может быть изменена. Нажмите кнопку «селектор», чтобы изменить функцию настройки. Когда дисплей мигает, нажмите кнопку «Настройка» снова, следующий бит дисплея будет мигать и настройки могут быть изменены. Если вы снова нажмете кнопку «Настройка» во время мигания синхронизатора, меню перейдет на вторую страницу.

OS / NOS (технология перенапряжения)

"O"-это выбор сверхчувствительной технологии (ОС), "n"-это выбор без сверхчувствительной технологии (NOS).

Режим (режимы OS и NOS):

Когда OS / NOS установлен в «O», DAC работает в сверхчувствительном режиме, а нижний цифровой режим OS делает звук толстым, теплым и мягким. Или в зависимости от предпочтений звука.

Режим "0": NOS режим традиционной технологии

Режим "2" : 2X oversampling.

Режим "4" : 4X oversampling.

Режим "8": 8х oversampling.

Когда ОС настроена на «n», DAC работает в режиме NOS, и новая конфигурация архитектуры обновляется в режиме NOS, поэтому на дисплее отображается 1-3, И в результате есть только один режим NOS.

DITH:

Активируйте (1) PLL или отключите (0) для всех входов.

TDA: (моделирование saa7220 + tda1541a)

Активировать (1) DAC будет имитировать функцию saa7220 + tda1541a. Затухание цифрового фильтра уменьшается от-130 дБ до-55 дБ. Мы предлагаем установить ОС на OS2 или OS4. Saa7220 работает в 4 раза выше скорости выборки. Однако эта функция может повлиять на тембр в любом режиме.

Функция отображения:

Активируйте (1) функцию автоматического закрытия экрана дисплея, и экран дисплея автоматически закроется после остановки работы около 10 секунд. Отключите функцию автоматического закрытия экрана (0), и экран будет постоянно включаться.

Кнопка выбора:

Когда дисплей не мигает, его можно использовать для выбора источника входного сигнала.

Когда дисплей мигает, его можно использовать для изменения настроек функции.

Определения HDMI: (совместим с форматом PS audio),

Сигнал MLCK не требуется для этого устройства, но он не будет зависеть, даже если источник сигнала имеет выход MLCK.

Руководство по обновлению прошивки:

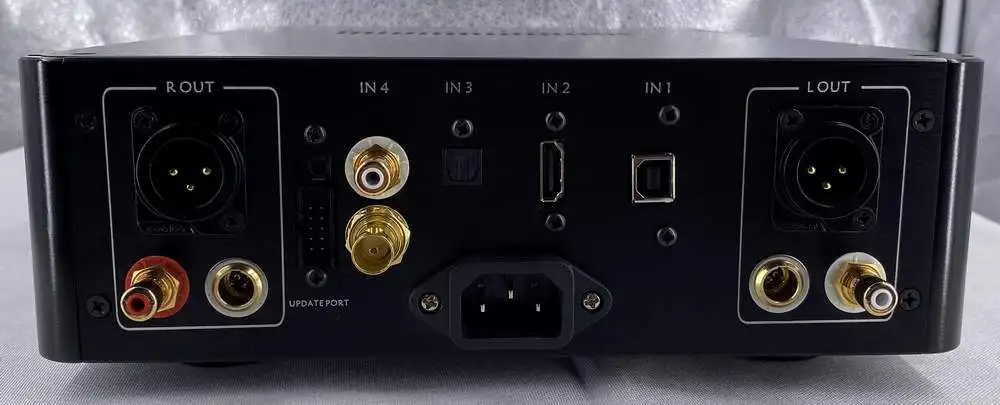

Есть интерфейс обновления на задней панели продукта, пользователи могут подключаться к обновлению прошивки FPGA и прошивки Amanero, не открывая машину для обновления.

Обновить порт 10-контактный разъем.

Подключите Altera Blaster downloader для обновления внутренней прошивки FPGA через компьютер, чтобы обновить функциональность или производительность.

Переключатель порта обновления.

Используется для обновления встроенной прошивки Amanero.

Тест параметров-это состояние набора продукта на OS8, и после калибровки звука мы продолжаем преследовать звук, более похожий на реальный, более музыкальный и аналоговый вкус, такие, как измененные параметры, не будут сообщены.
