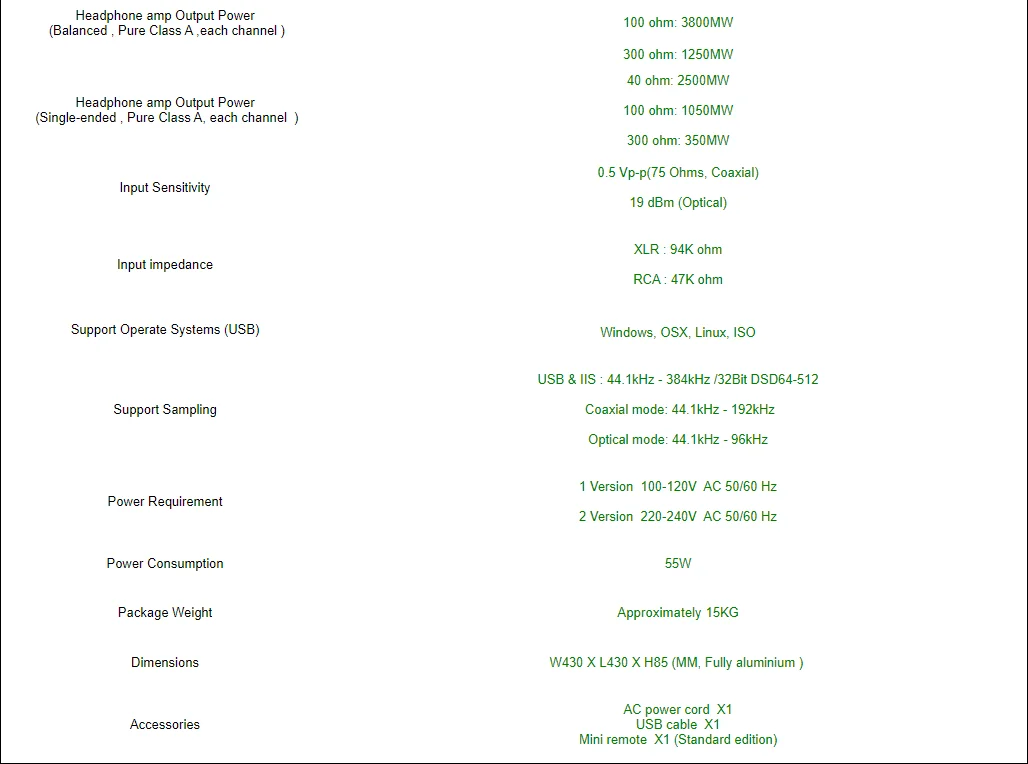

DAC + наушники + preamp все-в-одном, можно использовать отдельно как DAC или чистый наушник/преампер

Чистый класс A мощность до 9000 МВт @ 40 Ом

Конструкция с двойным коэффициентом усиления, достаточная для широкого спектра наушников с высокой и низкой чувствительностью

Полностью Дискретная и действительно сбалансированная конструкция передачи тока.

4 полностью дискретных отдельных DSD аппаратных декодеров.

8 полностью дискретных R-2R DA модулей для формирования двухканального сбалансированного push-pull декодера.

Два Accusilicon часы до 90 / 98 МГц обеспечивают синхронный ремень синхронизации всего блока без PLL масштабирование.

32bit / 384K асинхронная передача Amanero USB интерфейс с FPGA синхронный clocking применяется.

USB / HDMI с независимым изолятором и изолированным источником питания, поддержкой DXD и DSD.

Вся цифровая схема состоит из одного FPGA и пяти CPLD программируемых устройств для изоляции различных функциональных схем от помех.

Используется самый быстрый параллельный режим обработки данных, и поддерживаются обновления прошивки для повышения качества звука.

Все настройки цифрового режима можно выполнить на панели (не открывая машину).

На задней панели машины установлен порт обновления прошивки (нет необходимости открывать машину для обновления прошивки).

Полная версия обновления уже включает следующие опции обновления.

1, две часы для Accusilicon femtosecond.

2, usb-изолятор и отдельный источник питания.

3. Металлический пульт дистанционного управления.

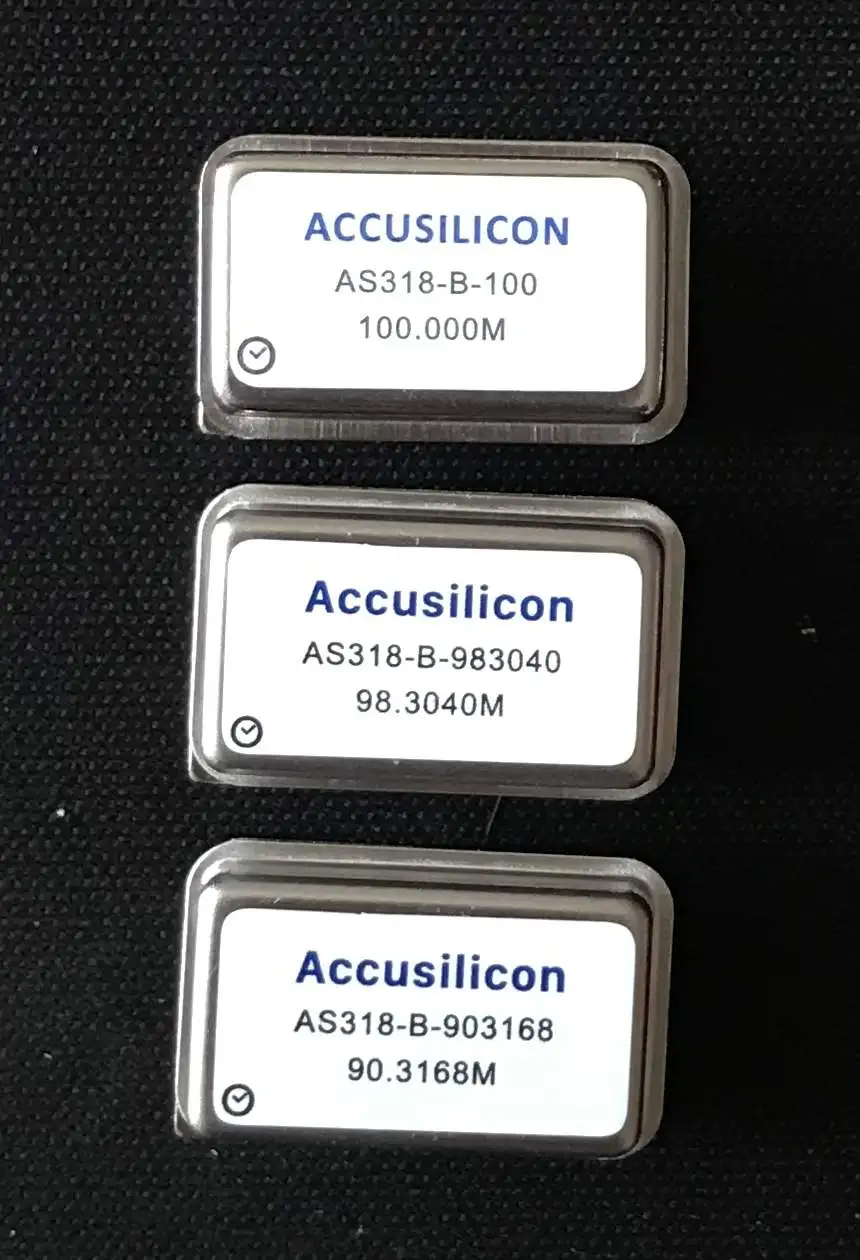

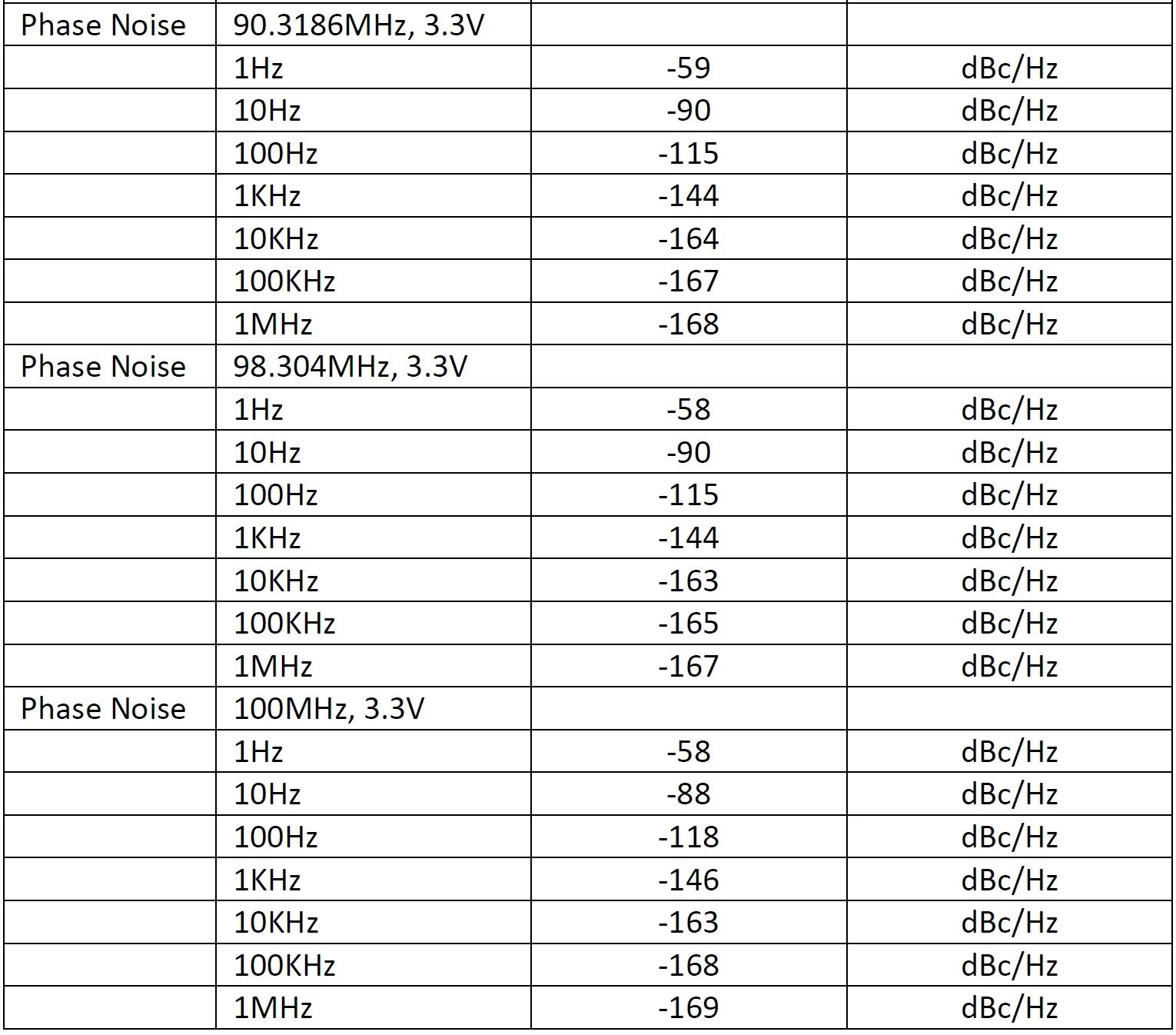

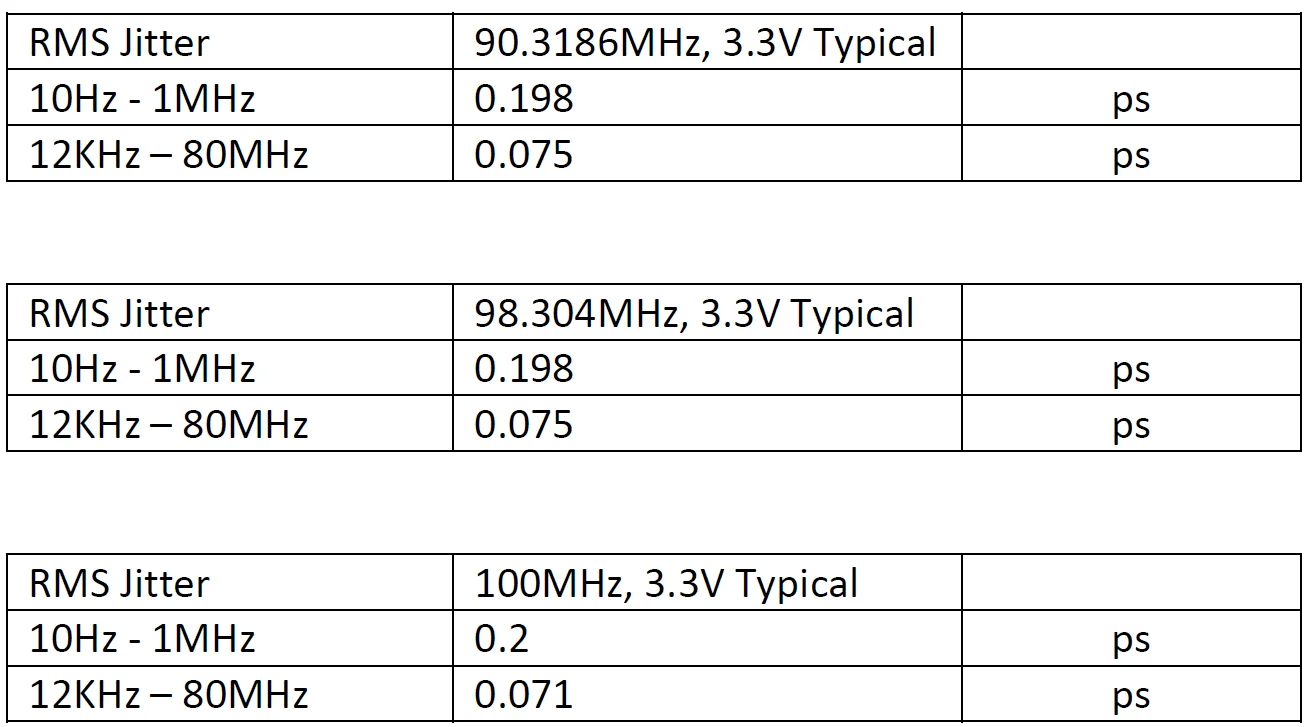

Часы Accusilicon:

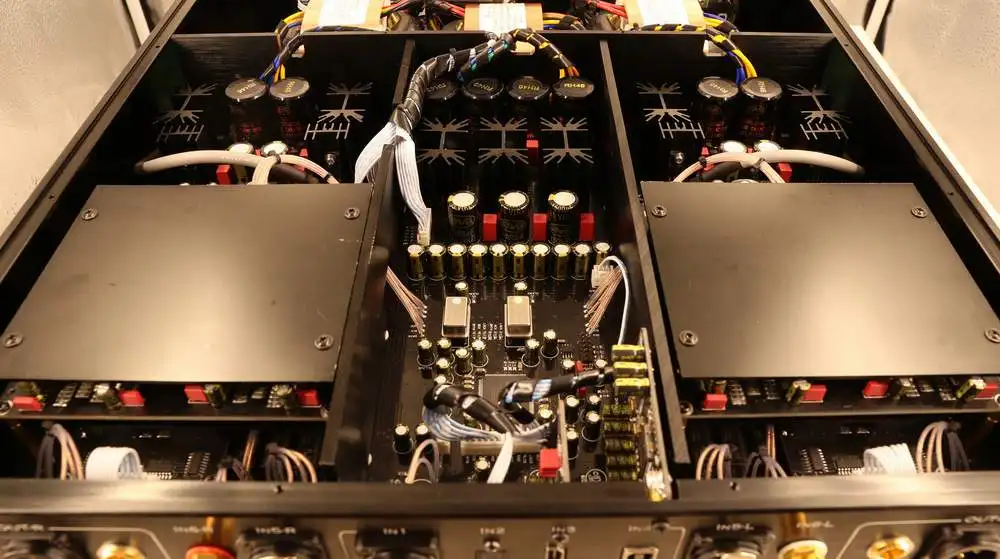

Особенности R-27 (модель 2021):

1, входы USB и HDMI оснащены отдельными изоляторами для устранения помех от источников сигнала, а изолированный блок питания класса А Используется перед изолятором для питания. (Новое обновление)

2. Сам интерфейс USB больше не оснащен часами передачи данных. Использование синхронных часов делает передачу сигнала более точной и позволяет значительно улучшить качество звука до уровня предыдущего поколения R-27 plus DI-20 (но не DI-20HE). (Новое обновление)

3. HDMI оснащен отдельным амортизатором для улучшения качества звука входного сигнала HDMI. (Новый)

4. Режим обработки данных FPGA является параллельным режимом обработки.

Сигнал IIS-это Режим последовательных данных, для каждой передачи требуется один часовой цикл, для одного кадра данных левого и правого каналов требуется 64 тактовых цикла, на которые влияет стабильность 64 тактовых циклов.

Параллельный режим требуется только одна часы способными передавать и процесс 32-битный данные левые и правые каналы, что значительно повышает скорость работы и меньше зависит от стабильности часов.

IIS ввода данных (USB и HDMI-IIS) сразу собраны в два комплекта из 32-битный параллельный данные сразу же, как только она поступает вход переменного тока, И SPDIF сигнал демодулируется и отправляется на следующий уровень обработки в два комплекта 24-битного параллельного данных, В то время как DSD данные также собраны в два комплекта 64-битной параллельные данные сразу же, как только она поступает входного сигнала.

Режим параллельной обработки обеспечивает более четкий и нейтральный звук с лучшей динамикой и более аналоговым ароматом по сравнению с прослушиванием.

5. Новая архитектура дизайна управления часами обеспечивает более стабильную работу часов и большую прозрачность и детализацию.

6. DSD повторно калибруется с помощью встроенных асинхронных часов, что значительно улучшает четкость и динамику воспроизведения.

7. SPDIF поддерживает воспроизведение DOP.

Преимущества и недостатки R-2R DAC:

Преимущества:

1. R-2R не преобразует часовой сигнал в выходной сигнал.

2. R-2R не чувствителен к джиттеру, но Delta-Sigma достаточно чувствителен.

3. R-2R Уровень выходного сигнала более точный, чем Delta-Sigma.

Недостатки:

1. Гармоническое искажение R-2R может быть довольно низким, но не таким низким, как ES9038 PRO (Delta-Sigma).

2, точность Глюка и шагового резистора нелегко решить.

R-2R дизайн популярен на рынке:

R-2R стала популярной как в наборе DIY, так и в заводской продукции.

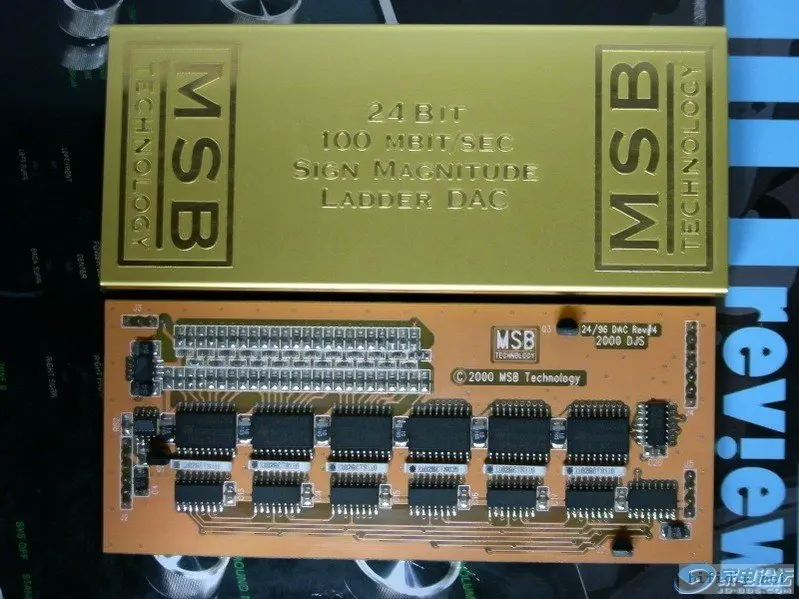

На рынке недорогих наборов для самостоятельного изготовления часто видны конструкции, которые используют старые технологии MSB, но сохраняют только часть преобразования сигнала и оставляют тонкость заводского дизайна. Эта конструкция представляет собой последовательный ввод данных в переменный регистр IC для преобразования данных в аналоговые сигналы и просто не является ответом на технические проблемы R-2R, производительность которого полностью зависит от точности шагового резистора.

Производители на высококлассном рынке используют довольно сложные методы для решения проблем R-2R, чтобы достичь высокой производительности и качества звука.

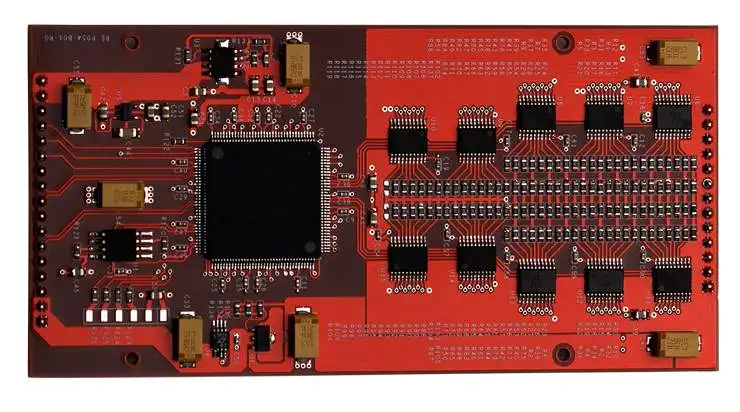

Некоторые производители используют режим последовательного управления интегральной схемой переключения. В приведенной ниже конструкции используется FPGA для управления лестницей резисторный переключатель параллельно. Параллельный режим управления, где каждый резисторный переключатель лестницы управляется индивидуально, обеспечивает очень высокую скорость (параллельный режим требует только 1 часовой цикл для вывода всех данных, В то время как для последовательного режима требуется не менее 8-24 тактовых циклов) для отправки или обновления данных, И может корректировать данные на лету в любое время, что приводит к низкому выходному сигналу искажений и решениям проблем, вызванных допусками резистора и глюком и т. д.

Для последовательного режима требуется не менее 8-24 тактовых циклов для отправки или обновления данных и позволяет корректировать данные в любое время, чтобы выходной сигнал был низким характеристика искажений, решение проблем, вызванных допусками сопротивления, сбоем и т. д.

Большое значение FPGAs/CPLDs:

FPGAs/CPLDs являются программируемыми устройствами логического массива.

Сегодня FPGAs используется в нескольких высококлассных DACs, таких как популярный DAC ROCKNA WAVEDREAM.

Мы используем FPGA проекты в DAC продуктах с 2008 года.

Машина состоит из одного FPGA и пяти CPLD чипов для формирования всей цифровой цепи.

Аппаратная компоновка внутри FPGA может быть спроектирована и организована программным обеспечением, а аппаратное обеспечение может быть обновлено по.

В тех случаях, когда прошивки модернизирована, аппаратное обеспечение обновляется в одно и то же время. Это обеспечивает высокую степень гибкости, позволяя обновлению программного обеспечения улучшить качество звука, добавить новые функции и держать продукт всегда в курсе.

FPGA/CPLD с большой ответственностью:

1. Высокопроизводительный SPDIF демодулятор встроен в FPGA вместо низкоэффективных SPDIF демодуляторов, таких как DIR9001, WM8805 и AK411X, которые вылечены на рынке.

2, измененные часы и технология FIFO, выходные данные могут быть точно синхронизированы с часами, отклоняя дрожание.

3, встроенные 2X, 4X и 8X цифровые фильтры и различные режимы алгоритмического NOS для пользователей, чтобы выбрать наиболее подходящий тон для их личного вкуса.

4. Уникальный дизайн, имитирующий звук TDA1541 + SAA7220.

Ответственный FPGA:

1, встроенный высокопроизводительный SPDIF демодулятор вместо того, чтобы использовать на рынке вылеченные низкоэффективные SPDIF демодуляторы, такие как DIR9001, WM8805 и AK411X.

2, восстановленные часы и технология FIFO, выходные данные могут быть точно синхронизированы с часами, без дрожания.

3, встроенные 2X, 4X и 8X цифровые фильтры и 4 различных режима алгоритмического NOS для пользователя, чтобы выбрать тон, который лучше всего подходит его или ее вкусу.

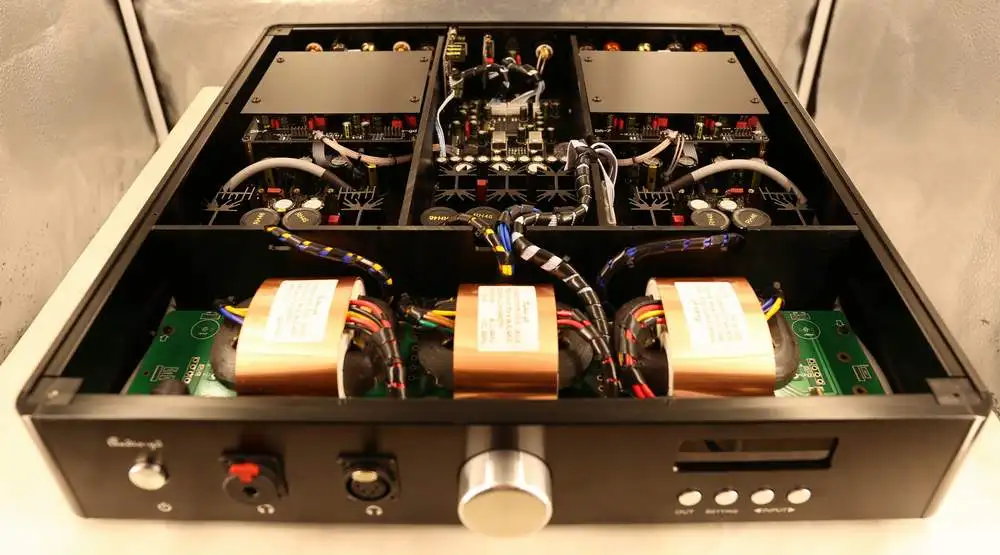

Полностью дискретные, чистый класс А, действительно сбалансированные наушники/преампер такой же дизайн, как мастер 9:

Встроенные наушники/преампер оказывают решающее влияние на качество звука ЦАП. Лучший дизайн цифровой схемы, без отличного аналогового выхода сценического дизайна, качество звука становится чрезвычайно обычным.

Этот блок усилен и обработан высокоскоростным литым усилителем. Литая усилитель предназначен без отрицательные отзывы и работает в настоящее время режим сигнала, без необходимости изменять сигнал непрерывно между тока и напряжения, как и другие проекты.

Преимущество уникального дизайна литья заключается в том, что выходной сигнал DA требует только одного этапа усиления, чтобы быть выходным на выход наушников или преампер, В результате Самая низкая Цветность звука и наиболее реалистичное и естественное качество звука.

Этап выходного буфера представляет собой выходную цепь в форме алмаза с использованием восьми выходных трубок длиной до 150 Вт, и устанавливается в чистом состоянии класса А, устранение искажений переключения и обогащение даже гармоник для более реалистичного звука.

Вся аналоговая схема работает без локальный или циклический отзывы.

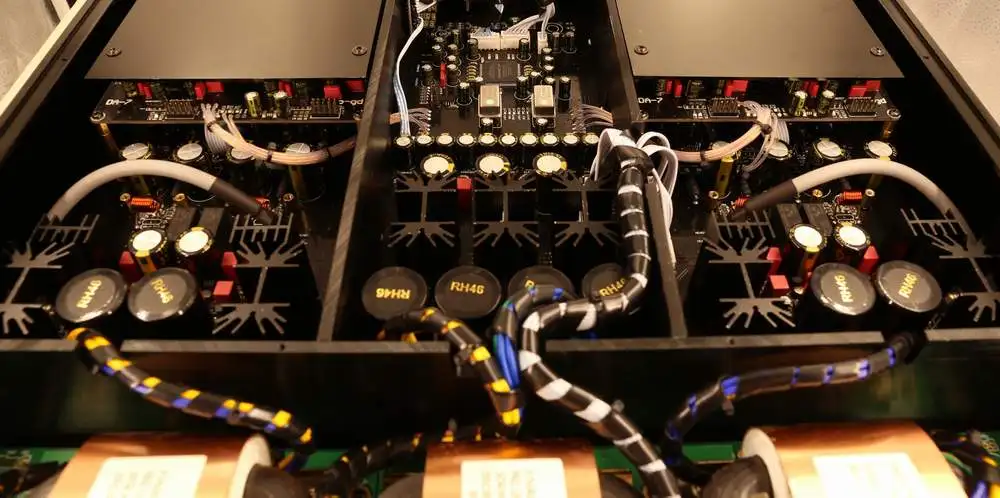

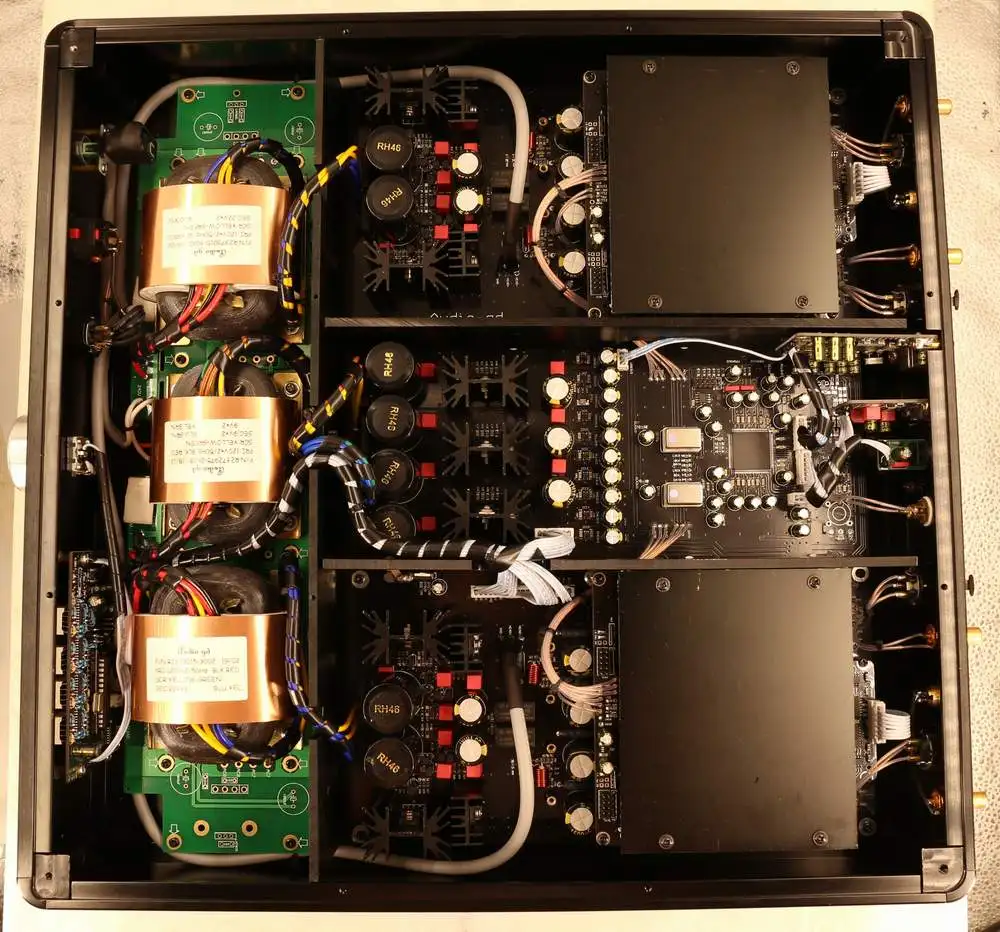

Мощный источник питания дизайн:

DAC Оснащен 14 сверхвысокоскоростными сверхмалошумными блоками питания, которые дважды регулируются для устранения шума источника питания и для подачи различных цифровых секций.

Четыре параллельных регулируемых источника питания класса А встроены для подачи аналоговых схем усилителя.

Три трансформатора R-type с общей мощностью 135 Вт используются для раздельного питания цифровых схем и аналоговых схем левого и правого каналов.

Обратите внимание:

R-2R требует больше времени для старения из-за его полностью дискретного дизайна.

Старение требует воспроизведения музыки с подключенным источником сигнала. Даже если устройство было в возрасте 100 часов до доставки, мы рекомендуем его выдерживать в течение дополнительных 500 часов для достижения оптимального качества звука и производительности.

Даже если клиент не прослушивает дома, устройство может быть включено, чтобы ускорить процесс старения.

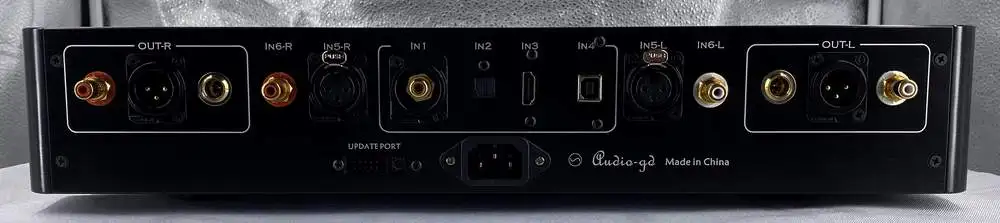

Входной режим:

Нажмите кнопку «вход», чтобы выбрать источник входного сигнала.

Вход 1: RCA-коаксиальный вход.

Вход 2: оптический вход.

Вход 3: HDMI-IIS вход.

Вход 4: вход USB.

Вход 5: аналоговый вход XLR.

Вход 6: аналоговый вход RCA.

Режим усиления:

Этот блок использует широкий спектр регуляторов громкости и новую технологию управления коэффициентом усиления. Нет встроенных переключателей, реле или параметров усилителя для изменения при переключении между приборами, поэтому качество звука идентично при различных приборах.

H для высокого усиления и L для низкого усиления.

Низкий коэффициент усиления составляет 12 дБ и подходит для наушников с чувствительностью 95 дБ и более.

Высокий коэффициент усиления составляет 22 дБ, подходит для наушников с чувствительностью 95 дБ или менее, даже наушники с низкой чувствительностью, такие как HE6, могут полностью управляться.

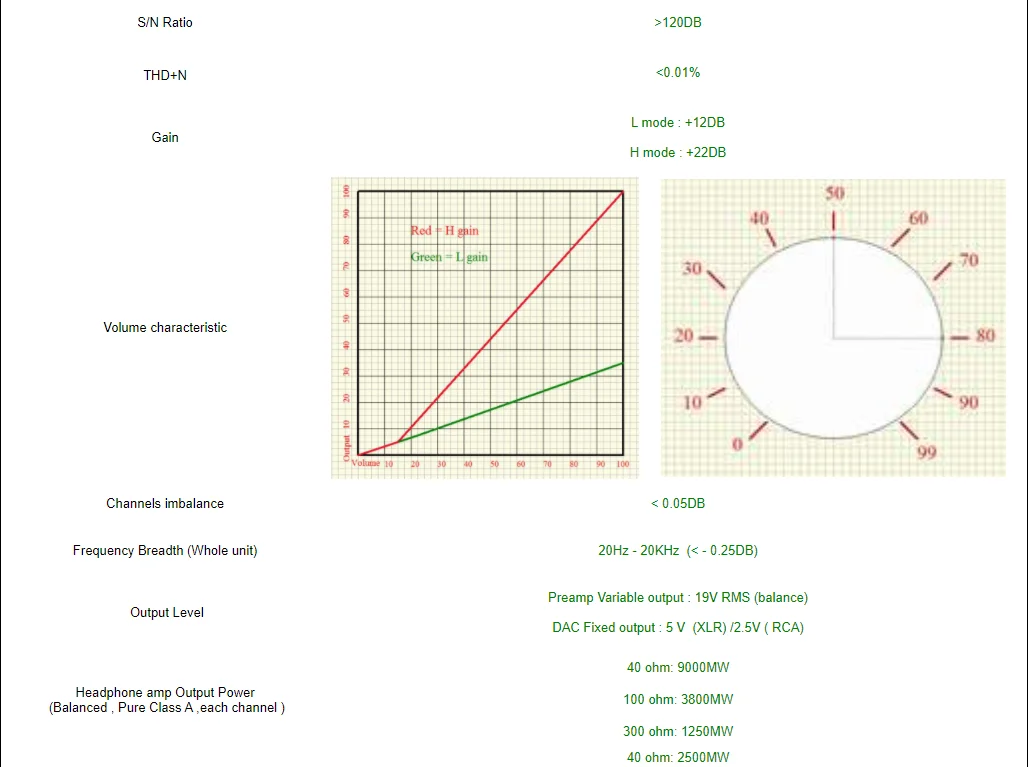

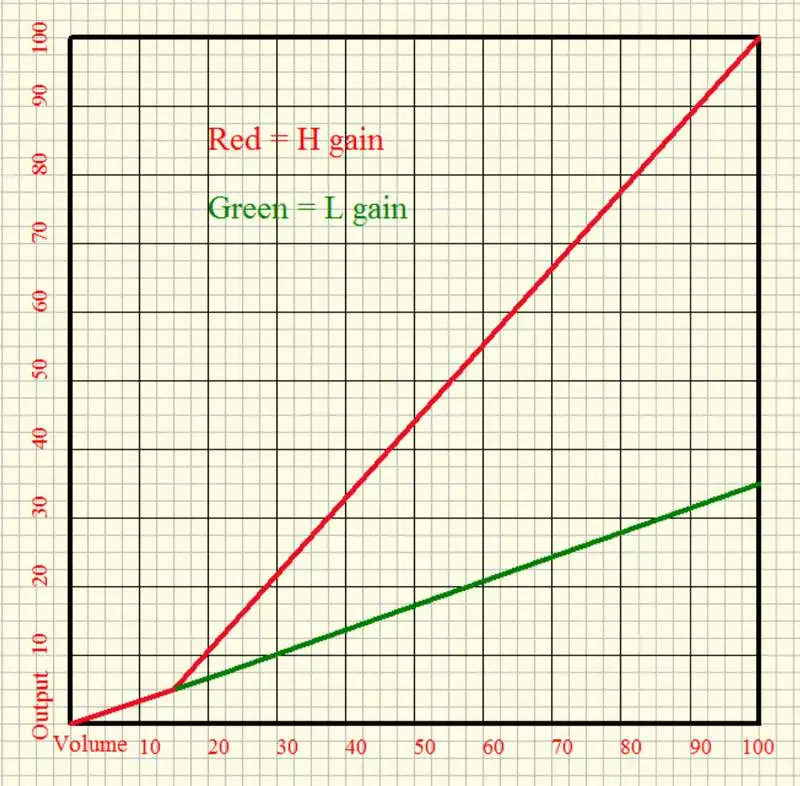

На диаграмме ниже показана кривая усиления и регулировки громкости.

Выходной режим:

Нажмите кнопку «OUT», и дисплей отобразит «P , H» в свою очередь.

«XLR и RCA могут быть подключены к двум усилителям одновременно. Когда устройство настроено на выход DAC, дисплей изменится на «d» вместо «P».

«H» означает, что сигнал выводится из наушников на передней части устройства.

Введение в функции настройки:

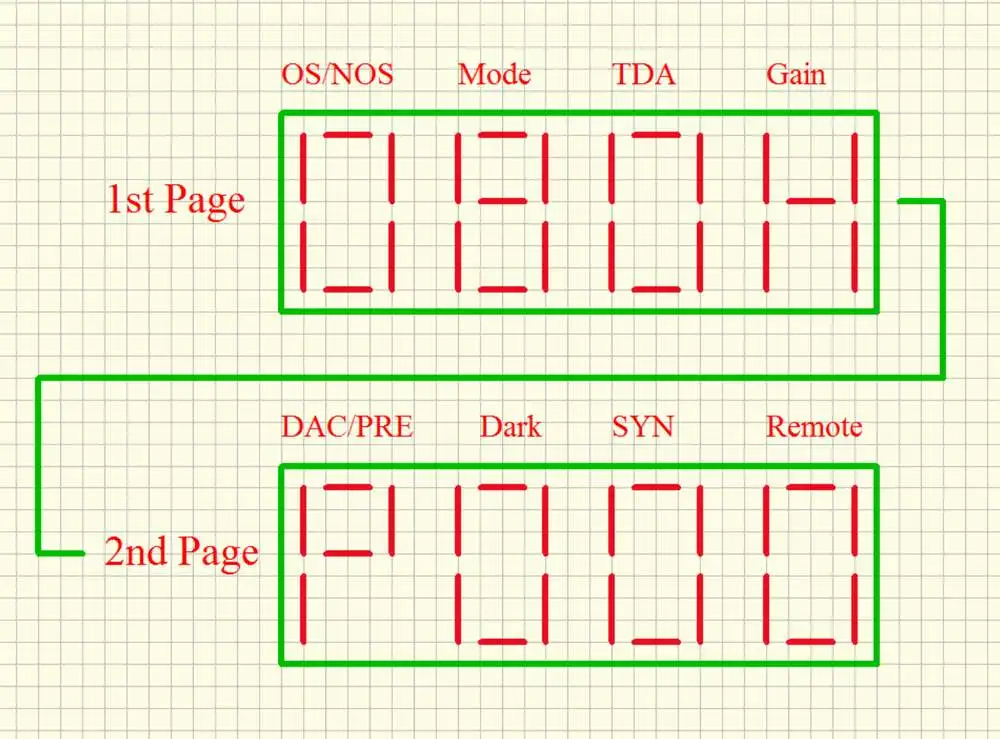

DAC может быть настроен с панели с внутренними функциями обработки, чтобы изменить различные тона, или изменить различные элементы управления, не открывая чехол.

Как войти в режим настройки:

Когда вы готовы обновить настройки функции, мы рекомендуем повернуть громкость вниз и остановить музыку от источника.

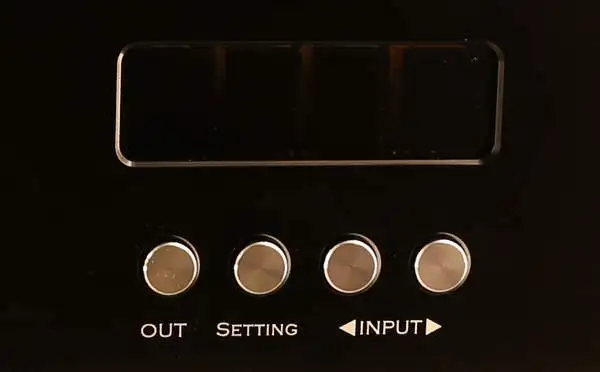

Функция кнопки «Настройка».

При нажатии кнопки «Настройка» первый бит дисплея будет мигать, что указывает на возможность изменения функции.

Когда кнопка «Настройка» нажимается снова, пока дисплей мигает, первый бит дисплея прекращает мигать, а правый бит Дисплея Мигает, что означает, что настройки могут быть изменены. Нажатие кнопки «Настройка» снова, когда самый правый бит Дисплея Мигает, выводит дисплей на самый левый бит меню настроек на второй странице.

Функция левой кнопки ввода.

Когда левая кнопка «вход» нажимается во время мигания дисплея, дисплей перестанет мигать в исходном мигающем положении, а левый дисплей будет мигать, что означает, что функция может быть изменена. Нажмите Левую кнопку «вход» снова, когда самый левый бит Дисплея Мигает, выводит дисплей на самый правый бит меню настроек на второй странице.

Функция правой кнопки «вход».

При нажатии правой кнопки «вход», когда дисплей мигает, символ, отображаемый на мигающем дисплее, изменится, указав, что Настройка функции была изменена.

Когда кнопки больше не нажимаются в течение примерно 5 секунд, дисплей прекращает мигать, и пользователь может перезапустить исходную музыку и включить громкость обратно до нормального уровня прослушивания.

Ниже приведена таблица, показывающая настройки функций для меню отображения двух страниц.

Меню первой страницы.

Дисплей 1: OS/NOS (технология OS oversampling и NOS no oversampling)

"O" выбирает технологию Oversampling (OS), "N" не выбирает технологию Oversampling (NOS).

Дисплей 2: Режим (режим работы ОС и NOS)

Когда ОС/NOS настроен на «O», DAC работает в режиме Oversampling, нижний режим OS делает звук более густым и мягким. В зависимости от предпочтений вашего звука.

Режим "0" : NOS режим для обычных технологий.

Режим «2»: технология oversampling 2X.

Режим "4": технология oversampling 4X.

Режим «8»: технология 8X oversampling.

Когда ОС/NOS настроен на «N», DAC работает в режиме NOS, режим NOS обновляется до новой конфигурации архитектуры, таким образом, на дисплее отображается 1-3, и результат-только один режим NOS.

Дисплей 3: TDA (эмуляция SAA7220 + TDA1541A) :

Активируйте (1) DAC для запуска эмулированной функции TDA1541A. Когда ОС настроена на OS0 или OS2 или OS4, будет работать эмуляция SAA7220 + TDA1541A. Эта функция может влиять на тон в любом режиме.

Дисплей 4: усиление (Выбор усиления):

H для высокого усиления и L для низкого усиления.

Низкий коэффициент усиления составляет 12 дБ и подходит для наушников с чувствительностью 95 дБ и более.

Высокий коэффициент усиления составляет 22 дБ, подходит для наушников с чувствительностью 95 дБ или менее и может полностью управляться даже наушниками с низкой чувствительностью, например HE6.

Вторая страница меню.

Дисплей 1: ЦАП/пред (ЦАП/предварительный выбор выхода):

«D» означает, что выход XLR/RCA/CAST установлен в DAC и регулятор громкости не работает в этом состоянии (выход наушников также имеет регулятор громкости независимо от настройки). «P» означает, что разъемы XLR/RCA/CAST настроены на преамп, и все выходы контролируются громкостью.

Дисплей 2: Темный (функция отображения):

Активирует (1) функцию автоматического выключения дисплея. Дисплей автоматически выключится примерно через 10 секунд после остановки любой операции с ключом, оставив только один светодиодный индикатор, указывающий, что машина включена.

Деактивируйте (0) функцию автоматического выключения дисплея, дисплей будет гореть.

Дисплей 3: функция ожидания:

Дисплей 4: пульт дистанционного управления (функция дистанционного управления)

Функция дистанционного управления установлена, в основном для функции удаленного громкости.

Когда установлен до 0, громкость меняется только одной остановкой, когда удаленный громкость нажимается один раз или долго.

При установке на 1 громкость постоянно увеличивается или уменьшается при непрерывном нажатии кнопки дистанционного управления.

Если машина восприимчива к помехам с других устройств, установите эту функцию до 0.

Настройка демонстрации.

1. Настройте в наиболее нейтральный режим звучания (8х переключение, не имитируя TDA1541)

Нажмите кнопку «Настройка», первый бит дисплея на первой странице меню мигает, установите кнопку «0» с кнопкой «Правый вход» и нажмите кнопку «Настройка» снова. «Второй бит дисплея первой страницы меню мигает и устанавливается на «8» с помощью кнопки «Правый вход», затем нажмите кнопку «Настройка» снова. Кнопка «Настройка», третий бит экрана страницы «Первое Меню» мигает и устанавливается на «0» с помощью кнопки «Правый вход».

2. Настройте режим эмуляции TDA1541

Нажмите кнопку «Настройка», первый бит экрана первой страницы меню мигает, установите его на «0» с помощью кнопки «Правый вход», затем нажмите кнопку «Настройка», второй бит экрана первой страницы меню мигает и устанавливается на «0» Или «2» с помощью кнопки «Правый вход». «Или «4» (чем меньше цифра, тем плотнее и мягче звук), нажмите кнопку «Настройка» еще раз, третий дисплей первой страницы меню мигает и устанавливается на «1» с помощью «правильного входа» Кнопка. Кнопка «1».

3. Установите режим NOS (Новая архитектура NOS, эмуляция TDA1541, один из мягких и теплых режимов звука)

Нажмите кнопку «Настройка», первый бит первой страницы меню будет мигать, установите кнопку «N» с кнопкой «Правый вход», а затем нажмите ее дважды. Нажмите кнопку «Настройка» дважды, третий бит экрана первой страницы меню мигает и настроен на «1» с помощью кнопки «Правый вход».

4. Настройка режима высокого усиления

Четыре раза нажмите кнопку «Настройка», четвертое положение дисплея на первой странице меню мигает и может быть установлено на «H» с помощью кнопки «Правый вход».

5, установите выход в режим DAC на задней части машины

Четыре раза нажмите кнопку «Настройка», четвёртый дисплей первой страницы меню мигает, нажмите кнопку «Настройка» снова и перейдите на первый бит второго меню страницы мигает, установите «H» с помощью кнопки «Правый вход». Кнопка ввода "для установки в" d ".

6. Установите Режим непрерывного контроля громкости на пульте дистанционного управления

Нажмите кнопку «Настройка», первый дисплей первой страницы меню мигает, затем нажмите кнопку «левый вход», дисплей переходит в четвертое положение второй страницы меню, установив «1» с помощью кнопки «Правый вход»." Кнопка для установки на "1".

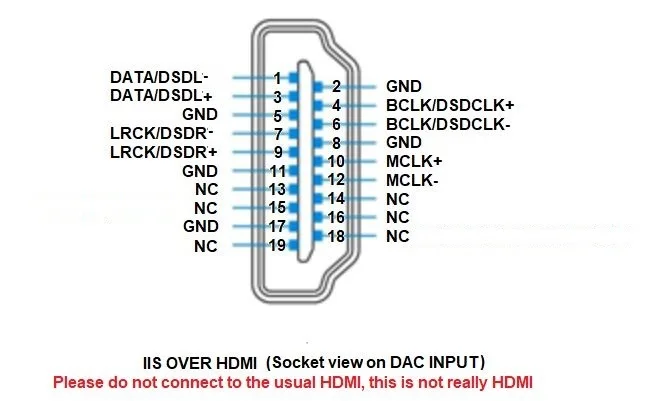

HDMI Разрешение: (PS аудио формат совместим)

Сигнал MLCK не требуется для устройства, но не будет зависеть, даже если источник имеет выход MLCK

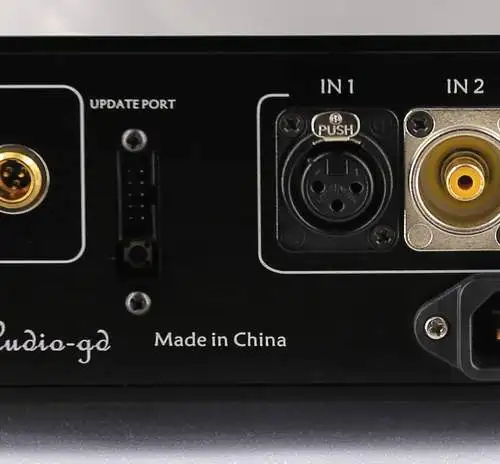

Обновить порт 10-контактный разъем.

Подключите Altera Blaster downloader для обновления внутренней прошивки FPGA через ПК, чтобы обновить функциональность или производительность
